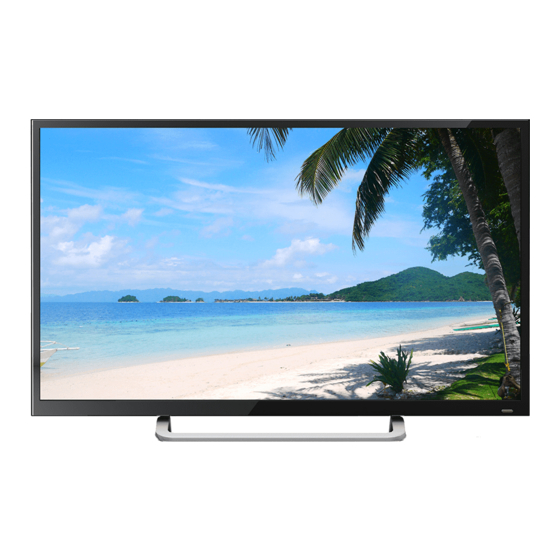

- Page 1 Manual for the DHL43 (F600 series) LCD monitor DHL43 (F600 series) Manual for the LCD monitor 2018 V1.0 ZHEJIANG DAHUA TECHNOLOGY CO., LTD.
- Page 2 Manual for the DHL43 (F600 series) LCD monitor 1. Service environment requirements The equipment is designed for indoor use, therefore, it cannot be used in wet or dusty environment. It is not allowed to block the ventilation hole inside the equipment or hamper air circulation around it.
-
Page 3: Installation Instructions
Manual for the DHL43 (F600 series) LCD monitor 4. Installation instructions 4.1 Installation means 1.Lay the monitor flat on a table with the LED screen face down. To prevent the TV from being scratched, put a piece of soft cloth on the table on which the screen will be set. Place the base in position as shown.Insert and tighten 4 screws(provided)into pedestal holes as shown. - Page 4 Manual for the DHL43 (F600 series) LCD monitor 4. The monitor does not support vertical displaying and cannot be mounted vertically. 4.3 Control and connection Power cord socket HDMI signal line socket D-SUB signal line socket Audio cable socket 4.4 Signal line connection ...
-
Page 5: Connect Audio Cable
Manual for the DHL43 (F600 series) LCD monitor Connect Audio cable Connect the Audio cable from Audio output of computer to the Audio input of the monitor. 4.5 Power-ON the computer, then Power-ON the monitor. Power cord connection 5.Front panel operation instructions ... - Page 6 Manual for the DHL43 (F600 series) LCD monitor 6.2 Menu description Main menu Sub-menu Description AUTOMATIC IMAGE AUTO Adjust the horizontal and vertical positions, ADJUSTMENT ADJUSTMENT Sharpness (trimming) and clock (horizontal size) of the screen. CONTRAST/BRIGHTNESS CONTRAST Adjust the display contrast...
-
Page 7: Common Troubleshooting
Manual for the DHL43 (F600 series) LCD monitor 7.Common troubleshooting If problems are not included in the following symptoms described, please contact the manufacturer for treatment. Symptoms Troubleshooting 1) The power indicator is not lit 1. Turn on the power supply or not 2. - Page 8 DHL43（F600 系列）液晶监视器说明书 DHL43 (F600 系列) 液晶监视器说明书 2018 版 V1.0 浙江大华技术股份有限公司...
- Page 9 DHL43（F600 系列）液晶监视器说明书 1. 使用环境要求 本设备完全按照室内使用来设计，不可在潮湿或大量灰尘的环境中使用本设备。 不可阻塞设备内的通风孔，或阻碍设备周围的空气流通。如果设备的通风孔被堵塞， 则设备内的温度会升高从而容易引发火灾。 2. 附件检查 请参照下表核对附件是否齐全（注：本清单是按照系统标准配置来配备的，特殊用户以装 箱单为准） 。 附 件 名 称 数 量 液晶监视器 1 台 AC 电源线 1 根 VGA 线缆 1 根 说明书+保修卡 1 份 底座 1 台 螺丝 4 颗 3.
- Page 10 DHL43（F600 系列）液晶监视器说明书 4.安装说明 4.1 安装方式 1. 为了保护显示器的屏幕 , 把装有保护套的显示器屏幕朝下放在已垫绒布或毛毯的平面上 . 2. 把底座的4个螺丝 ( 如图 ) 对正显示器底部的螺丝孔 . 3. 把螺丝 ( 4个 ) 按顺时针方向旋转 , 将底座固定在显示器上 . 4. 确认螺丝已锁紧在显示器才可放到需要的位置 . 4.2 挂壁安装方式 1.为了保护显示器的屏幕，把装有保护套的显示器屏幕朝下放在已垫绒布或毛毯的平面上。 2.选用200*200mm孔距规格的挂壁架，使用四颗螺丝把挂壁架与显示器固定到一起，挂壁孔螺 纹规格M4*7mm，最大扭力值20kgfcm。 3.显示器悬挂于可承重的墙壁上，悬挂后显示器显示面与水平面角度应大于 60。...
- Page 11 DHL43（F600 系列）液晶监视器说明书 4.显示器不支持垂直显示，不可垂直安装。 4.3 控制和连接 1. 电源线插孔 2. HDMI 信号线插孔 VGA 信号线插孔 音频线插孔 4.4 信号线连接 •连接视频电缆（VGA 电缆） 确认显示器和计算机的电源开关均关闭。连接视频电缆（VGA 电缆）到计算机，然后到显 示器。 •或连接 HDMI 线 将 HDMI 传输线从计算机的 HDMI 输出端连接至屏幕的 HDMI 输入端。 •或连接音频线 将音讯线的一端插入计算机的音讯输出端，并将另一端插入屏幕的音讯输入端。 4.5 电源线连接 • 将电源线一端连接至您的液晶监视器电源输入接口，另一端连接到墙上的电源 插座或计算 机上的电源插座。...
- Page 12 DHL43（F600 系列）液晶监视器说明书 5.前面板操作说明 • 电源开关：按电源开关键开/关监视器的电源。 • 电源指示灯：蓝色—开机 橙色—待机状态 • 菜单/选择：激活OSD 菜单或功能调整确认。 6.参数设置 6.1 按键说明 ① ② ③ ④ ⑤ 1. 菜单开/关 2. 对比度/亮度 3. 图像手动调整 4. 信号选择/确认 5. 电源指示灯/电源 6.2 菜单说明 主菜单 子菜单 说明 图像自动 自动调整屏幕的水平位置、垂直位置、相位（微调）和时钟 图像自动调整 调整 （水平宽度） 。 对比度...
- Page 13 DHL43（F600 系列）液晶监视器说明书 图像模式调整 选择宽高比、全画面 选择标准/低节能/高节能 图像模式 选择标准、游戏、电影、风景、文字五种模式 语言选择 让用户从提供的语言中选择 菜单位置 调整水平和垂直 OSD 位置 设定菜单 菜单显示时间 经过一段预设定的时间后，自动关闭屏幕菜单显示 菜单背景色 允许用户开启或关闭菜单背景色 恢复设定 恢复设定 恢复出厂设定。按按钮 2 选择恢复设定菜单项 7. 常见故障解决 如果发生的问题不在下面的描述中，请联系供应厂商来处理。 故障现象 故障排查 1、是否开电源 1） 电源指示灯不亮 2、是否连接电源线。 1、 PC 是否与即插即用匹配。 2、 显示适配器是否与即插即用匹配。 2） 无法实现即插即用 3、 15 针 D 型信号线接头是否弯曲。 调节亮度和对比度。...
- Page 14 DHL43（F600 系列）液晶监视器说明书 8.3 售后服务体系 我公司在全国建有 31 个省市的三级服务体系，提供本地化服务，产品实行全国联保。 总公司联系方式 地址：中国杭州,滨江高新区,滨安路 1187/1199 号 公司总机：0571-28933188、0571-28932955 邮编：310053 客户服务 客服电话：400 6728 166、 0571-87398703、18969068630 商务电话：0571-87398716 商务传真：0571-87398716 声明:本说明书中所包含的信息有任何更改，恕不另行通知。如需产品使用说明书的详细版本，请到公司网站 下载 www.dahuatech.com...
- Page 15 DHL43（F600 系列）液晶监视器说明书 保修卡 浙江大华技术股份有限公司 保修说明： 本保修卡适用于您购买的本公司系列产品 1.凡保修期内，由于本产品自身引起的故障，请与公司售后服务部联系。 2.购机后请及时邮寄，传真已填写好的保修卡，你可享受免费的维修和更换，否则 恕不办理。 3.产品保修时，我们将使用你的保修卡信息，请认真填写。 4.质保期限：终身质保，免费保修，免费维修期壹年。 免费服务电话：400 6728 166、0571-87398703、 18969068630 公司网址：www.dahuatech.com 顾客姓名： 购买日期： 产品型号： 联系方式：...
- Page 16 中国大陆 RoHS 依据中国《电器电子产品有害物质限制使用管理办法》, 简称《管理办法》或《 China RoHS 》之规定, 列出产品中可能含有的有害物质的名称及含量于以下表格中。 部件名称 有害物质 六价铬 多溴联苯 多溴二苯醚 铅（Pb) 汞（Hg） 镉（Cd） (Cr(VI)) （PBB） （PBDE） × ○ ○ ○ ○ ○ 金属结构件 ○ ○ ○ ○ ○ ○ 塑料结构件 × ○ ○ ○ ○ ○ 电路板组件* 液晶显示屏...
