Trion High Efficiency Console Electronic Air Purifier Installation And Operation Manual

High efficiency console electronic air purifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

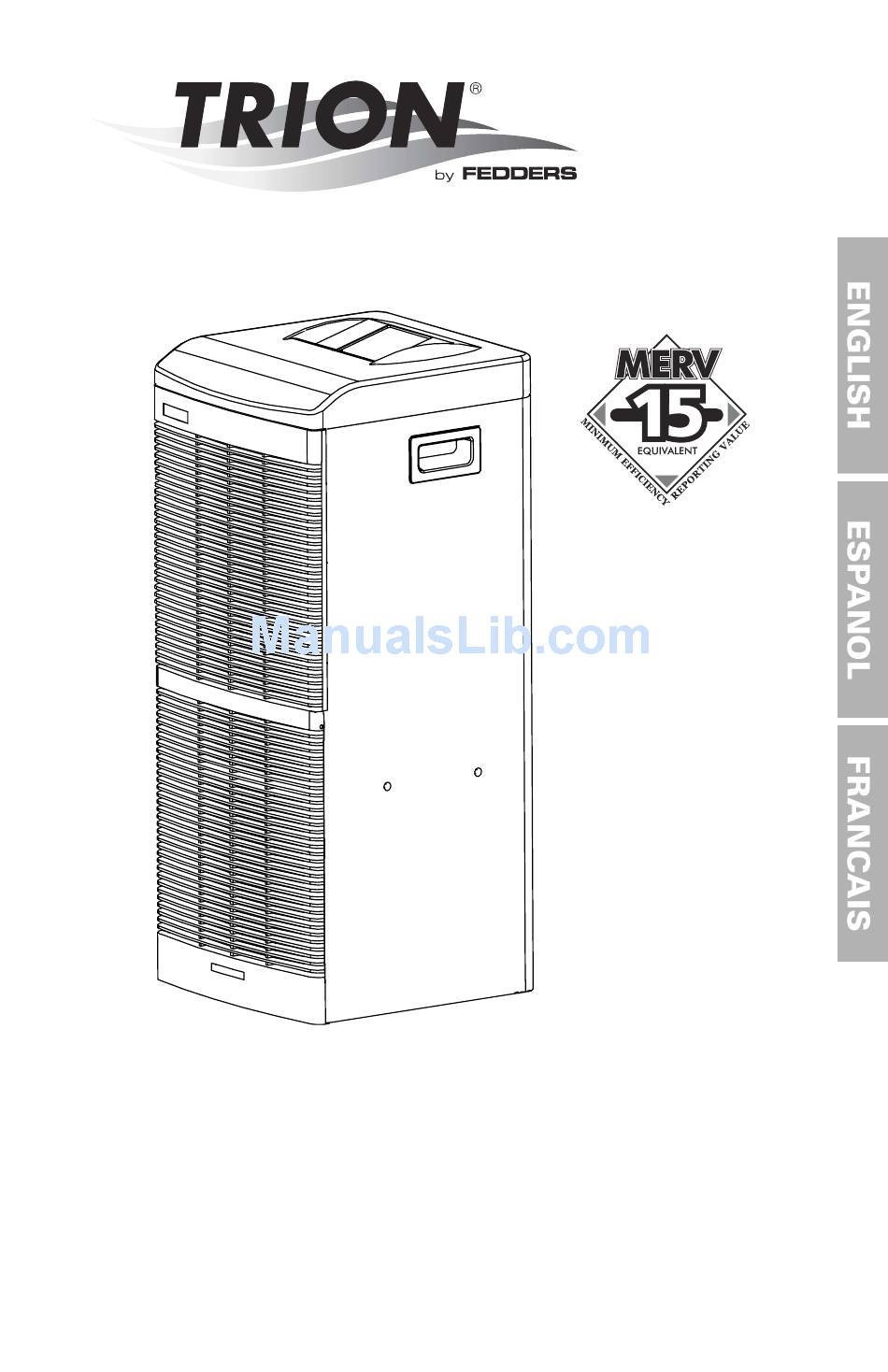

High Efficiency Console
Electronic Air Purifier
Installation • Operation • Maintenance
Caution: Read installation, operation, and maintenance instructions
carefully for safe operation. Exercise normal precautions when working
with high voltage. Unplug unit from power source before servicing.
157251-001 09/04
Manual for:

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the High Efficiency Console Electronic Air Purifier and is the answer not in the manual?

Questions and answers

Related Manuals for Trion High Efficiency Console Electronic Air Purifier

Summary of Contents for Trion High Efficiency Console Electronic Air Purifier

  • Page 1 High Efficiency Console Electronic Air Purifier Installation • Operation • Maintenance Caution: Read installation, operation, and maintenance instructions carefully for safe operation. Exercise normal precautions when working with high voltage. Unplug unit from power source before servicing. 157251-001 09/04 Manual for:...

  • Page 2: Table Of Contents

    Table of Contents Introduction Getting Started Cleaning and Care Tips Diagnostic Checklist Questions & Answers Warranty Page...

  • Page 3: Introduction

    Introduction Your Electronic Air Purifier is ideal for large size rooms and has been designed for continuous operation. For best results, operate your air cleaner continuously on low speed (1). Please take time to thoroughly read through your owner’s manual. Your air cleaning system features a washable Electronic Filter –...

  • Page 4: Getting Started

    WARNING: To reduce the risk of electric shock, 120V/60Hz models have a polarized plug (one blade is wider than the other). This plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact qualified personnel to install the proper outlet.
  • Page 5 Cleaning Instructions If the Air Purifier is in constant use, the Electronic Filter requires washing about once a month to remove the particles collected from the air. If the unit snaps fre- quently during operation, this is an indication that the Electronic Filter needs to be cleaned.

  • Page 6: Washing Tips

    Washing the Electronic Filter The Electronic Filter is designed such that it can be cleaned using common household detergent. Using dishwashing detergent and hot water, make a good soaking solution in a tub or large basin. Completely immerse the Electronic Filter and soak for 20 to 30 minutes in the soaking solution (Figure 5).
  • Page 7 Reinstalling the Filter Assembly Wipe down the interior and out- side of the cabinet with a soft, dry cloth. Re-assemble the Filter Assembly (see figure 7). Warning: Make sure the filter is dry before reinstalling. Using the handle, slide the Electronic Filter inside the cabinet wall.

  • Page 8: Diagnostic Checklist

    Diagnostic Checklist Should you ever have any questions or concerns about the operation of your Air Cleaning System, the chart below lists poten- tial problems and solutions. CONDITION Unit fails to turn on Unit does not remove pollutants Unit snaps (arcs, crackles and pops) Interference with Radio and TV...

  • Page 9: Questions & Answers

    Questions & Answers How can I get the most out of my Electronic Air Purifier? For peak efficiency in maintaining air quality, we recommend that the unit be operated continuous- My Air Purifier makes a snapping sound... You may notice an occasional snapping or arcing sound coming from your unit.

  • Page 10: Warranty

    Air Purifier Limited Five-Year Warranty This limited warranty covers Trion Air Purifiers. Trion warrants that all new Trion Air Purifiers are free from defects in material and workmanship under normal, noncommercial use and service. Trion will remedy any such defects if they appear within 60 months from the date of purchase, subject to the terms and conditions of the Limited Five-Year Warranty stated below: 1.
  • Page 11 Purificador de aire electrónico con consola de alto rendimiento Instalación - Funcionamiento - Atención: Para un funcionamiento seguro, lea atentamente las instrucciones de instalación, funcionamiento y mantenimiento. Tenga extremo cuidado cuando trabaje con alto voltaje. Desconecte el purificador de aire del suministro eléctrico antes de realizar servicio.
  • Page 12 Tabla de materias Página Introducción ...1 Cómo comenzar...2 Sugerencias de limpieza y cuidado ...3 Lista de solución de averías ...6 Preguntas y respuestas ...7 Garantía ...10...

  • Page 13: Introducción

    Introducción Este purificador de aire es ideal para su uso en habitaciones grandes y ha sido diseñado para funcionamiento continuo. Para obtener mejores resultados, haga funcionar el purificador de aire en forma continua a baja velocidad (1). Le recomendamos que lea atentamente el manual del usuario. El sistema de purificación de aire está...

  • Page 14: Cómo Comenzar

    ADVERTENCIA: A fin de reducir el riesgo de sufrir un choque eléctrico, los modelos de 120V/60Hz tienen un enchufe polarizado (una clavija es más ancha que la otra). Este enchufe calzará en un tomacorriente polarizado de una manera solamente. Si el enchufe no calza en el tomacorriente, inviértalo.
  • Page 15 Instrucciones de limpieza Si el purificador de aire permanece en uso continuo, el filtro electrónico debe lavarse una vez por mes para limpiar las partículas extraídas del aire. Si el purificador se apaga con frecuencia durante el funcionamiento, el filtro electrónico necesita ser limpiado.
  • Page 16 Lavado del filtro electrónico El filtro electrónico puede limpiarse usando un detergente doméstico común. Prepare una buena solución de remojo usando detergente de lavar platos y agua caliente. Sumerja completamente el filtro electrónico y remójelo durante 20 a 30 minutos (Figura 5). Una vez que el filtro se haya remojado lo suficiente, agítelo dentro del agua hasta que...
  • Page 17 Reinstalación del conjunto del filtro Limpie el interior y exterior del gabinete con un paño suave y seco. Vuelva a ensamblar el conjunto del filtro (Figura 7). Advertencia: Asegúrese de que el filtro esté seco antes de reinstalarlo. Tomándolo de la manija, deslice el filtro electrónico dentro de la pared del gabinete.

  • Page 18: Lista De Solución De Averías

    Lista de solución de averías Si alguna vez tiene preguntas o preocupaciones acerca del funcionamiento de su sistema de purificación del aire, le recomendamos que verifique primero esta lista de comprobación. PROBLEMA El purificador no se enciende El purificador no extrae los contaminantes El purificador crepita (chispea, emite chasquidos y...

  • Page 19: Filtros De Repuesto

    Preguntas y Respuestas ¿Cómo puedo obtener el mejor rendimiento de mi purificador de aire? Para una máxima eficiencia en mantener la calidad del aire, se recomienda que el purificador se mantenga constantemente en funcionamiento. El purificador de aire crepita... Se puede observar que el purificador crepita ocasionalmente.

  • Page 20: Garantía

    Garantía limitada de cinco años del purificador de aire Esta garantía limitada es válida para los purificadores de aire Trion. Trion garantiza que todos los purificadores de aire Trion están exentos de defectos de material y fabricación bajo uso y servicio normal no comercial. Trion solucionará...
  • Page 21 Purificateur d’air électronique à haute efficacité en meuble compact Manuel pour : L ’installation, l’utilisation et l’entretien ATTENTION : Lisez attentivement les instructions d’installation, d’utilisation et d’entretien pour une plus grande sécurité. Faites très attention lorsque vous manipulez des pièces sous une tension élevée.
  • Page 22 Table des matières Introduction Mise en service de l’appareil Conseils de nettoyage et d’entretien Diagnostic Questions et réponses Garantie Page...
  • Page 23 Introduction Votre purificateur d’air électronique est parfait pour les grandes pièces. Il a été conçu aussi pour un fonctionnement continu. Faites fonctionner le purificateur d’air en continu à une vitesse basse (1) pour obtenir de meilleurs résultats. Veuillez prendre quelques instants pour bien lire le manuel de l’utilisateur. Votre purificateur d’air comporte un filtre électronique lavable –...
  • Page 24 AVERTISSEMENT : Les modèles de 120 V / 60 Hz comportent une fiche polarisée (l’une des broches est plus large que l’autre) afin de réduire le risque de décharge électrique. Cette fiche ne peut être mise dans une prise polarisée que d’une seule manière. Si la fiche n’entre pas correctement dans la prise, inversez la fiche.
  • Page 25 Instructions de nettoyage Si le purificateur d’air est utilisé en continu, il est nécessaire de laver le filtre électronique environ une fois par mois pour éliminer les particules captées par l’appareil. Si des crépitements fréquents se font entendre lors de son fonctionnement, ceci indique qu’un nettoyage du filtre électronique s’avère nécessaire.
  • Page 26 Lavage du filtre électronique Le filtre électronique est conçu afin qu’il puisse être nettoyé avec un détergent domestique ordinaire. L’utilisation d’une solution d’eau chaude et de détergent à vaisselle, convient pour faire tremper le filtre et cela en utilisant une grande bassine ou une cuve.
  • Page 27 Remontez l’ensemble de filtre Essuyez l’intérieur et l’extérieur de la caisse avec un chiffon doux et sec. Remontez l’ensemble de filtre (figure 7). Avertissement : Assurez-vous que le filtre est bien sec avant de le remonter En utilisant sa poignée, glissez le filtre électronique dans la paroi de la caisse.
  • Page 28 Diagnostic Si vous vous posez des questions au sujet du fonctionnement de votre purificateur d’air, vous pouvez d’abord consulter ce tableau. CONDITONS L’appareil ne se met pas en marche L’appareil ne capte pas les particules des polluantes L’appareil crépite (étincelle, grésillement …) Interférence avec une radio ou un téléviseur...
  • Page 29 Questions et réponses Comment bénéficier au maximum du purificateur d’air? Pour maintenir une qualité d’air maximale, l’appareil doit fonctionner en continu, ainsi son rendement est optimal. L ’appareil fait des bruits secs… Vous pouvez remarquer un bruit sec occasionnel provenant de l’appareil.
  • Page 30 Garantie limitée de cinq ans sur le purificateur d'air Cette garantie limitée couvre les purificateurs d'air Trion. Trion garantit que tous les purificateurs d'air Trion sont exempts de vices de matière et de fabrication lors d'un usage et d'un entretien normaux, non commerciaux. Trion traitera toute défectuosité...
  • Page 32 157251-001...
