PUIG 5682 N Mounting Instructions

MOTOPLASTIC, S.A.
Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN
Tel. 34 93 849 06 33 - Fax 34 93 849 09 88
info@puig.tv - info@puigusa.com
www.puig.tv - www.puigusa.com
Tornillo original
Original screw
6
Tornillo original
Original screw
Lateral izquierdo-Left lateral
9
3
14
10
Lateral izquierdo-Left lateral
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS

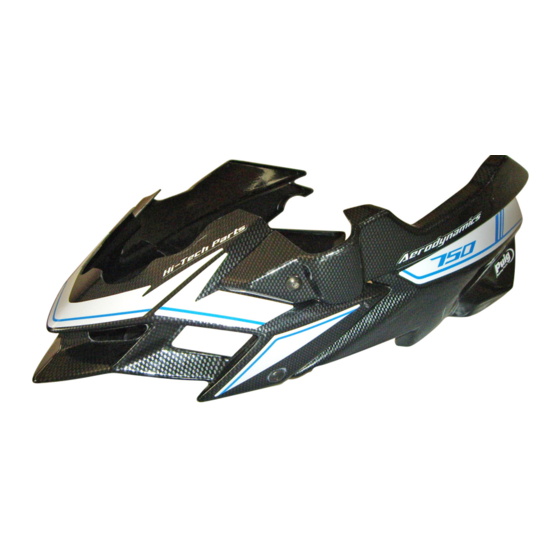

QUILLA ADAPTABLE A - ENGINE SPOILER ADAPTABLE TO
1
8
Tornillo original
Original screw
7
Lateral derecho-Right lateral
4
ID.
1
2
3
4
5
6
7
8
9
10
11
12
14
13
10
14
15
SUZUKI GSR 750 11'-14'
Tornillos originales
Original screws
4
Tornillo original
Original screw
5
DESCRIPCIÓN
Quilla derecha
Quilla izquierda
Quilla central
Soporte metálico derecho delantero
Soporte metálico derecho trasero
Soporte metálico izquierdo delantero
Soporte metálico izquierdo trasero inferior
Soporte metálico izquierdo trasero superior
Silemblock (se suministra montado en la pieza nº1-2-3)
M6
Tornillo Allen M6x15 ISO 7380
Casquillo con valona
Tornillo Allen M6x20 ISO 7380
Silemblock
Arandela nylon
Conjunto adhesivos
2
13
11
12
9
DESCRIPTION
Right engine spoiler
Left engine spoiler
Central engine spoiler
Front right metal support
Rear right metal support
Front left metal support
Lower rear left metal support
Upper rear left metal support
M6 well nut (supplied alredy mounted on the piece nº1-2-3)
M6x15 ISO 7380 Allen screw
Bush with falnge
M6x20 ISO 7380 Allen screw
Well nut
Nylon washer
Stickers set
Ref.: 5682 N
(color negro/black colour)
Ref.: 5682 C
(color carbono/carbon look)
3
13 11 12
13
11
1
12
Lateral izquierdo-Left lateral
QTY.
1
1
1
1
1
1
1
1
4
4
6
6
6
4
1
