TRENDnet TPE-S44 Guía De Instalación Rápida

TRENDnet TPE-S44 Guía De Instalación Rápida

8-port 10/100mbps fast ethernet poe switch
Hide thumbs Also See for TPE-S44:

Advertisement

Available languages

Available languages

Quick Links

Quick Installation Guide
TPE-S44

Advertisement

loading

Related Manuals for TRENDnet TPE-S44

Summary of Contents for TRENDnet TPE-S44

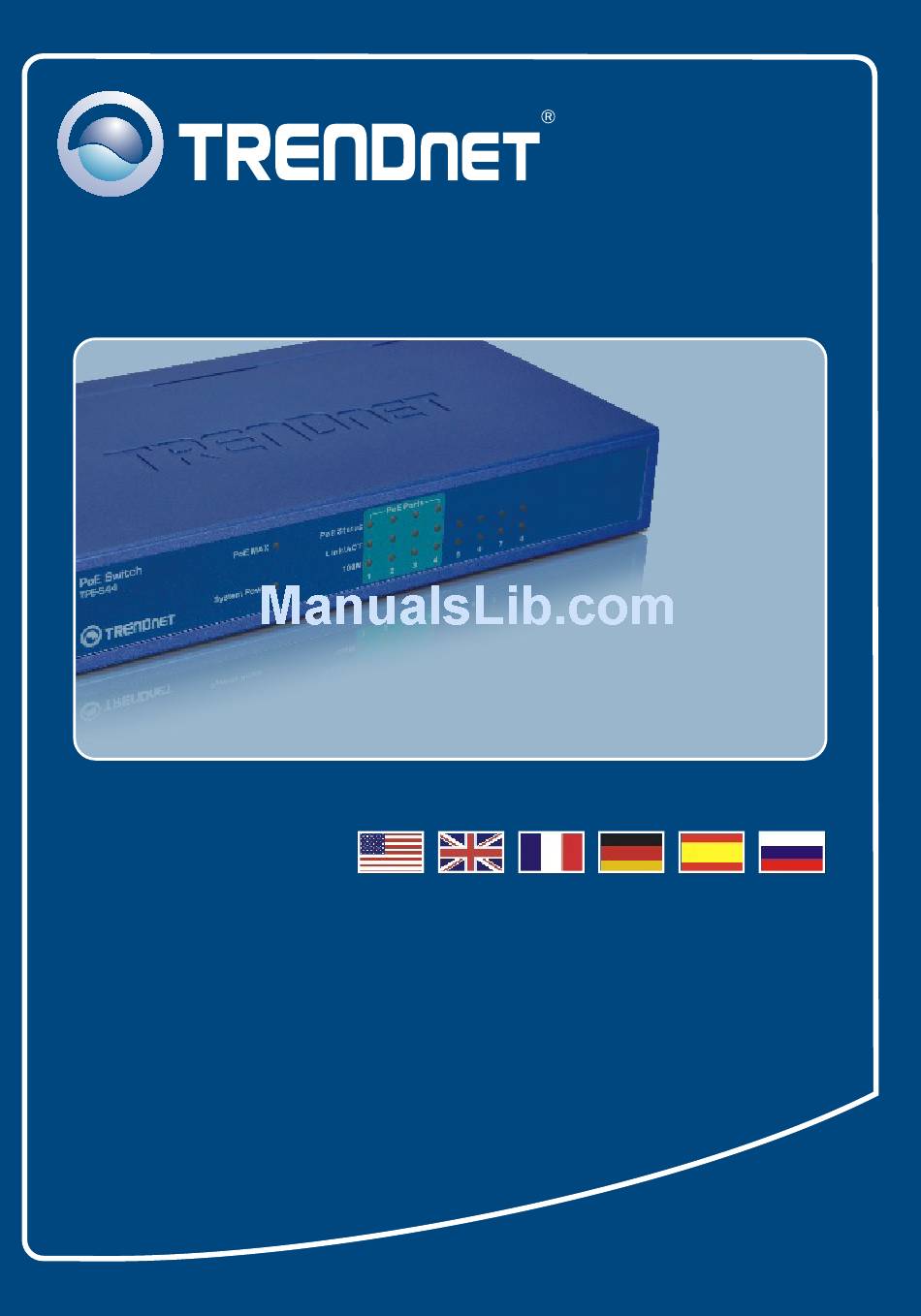

  • Page 1 Quick Installation Guide TPE-S44...

  • Page 2: Table Of Contents

    Table of Contents Table of Contents Español ... 1. Antes de iniciar ... 2. Identificación de los componentes externos ... Instalación del Hardware ... Technical Specifications Troubleshooting ... Version 01.19.2007...

  • Page 3: Español

    No coloque objetos pesados encima del conmutador Dispositivo PD (Alimentado) IEEE 802.3af TPE-102S (Opcional) Nota: El TPE-S44 sólo es compatible con dispositivos PD (Alimentados) que siguen el estándar IEEE 802.3af Modo A (pin 1, 2, 3, 6) Contenidos del paquete TPE-S44 Guía de instalación rápida...
  • Page 4 Aplicación Advanced Wireless Pan & Tilt Power over Ethernet Internet Camera Server (TV-IP400W) 8-Port 10/100Mbps Fast Ethernet PoE Switch (TPE-S44) 108Mbps 802.11g Power over Ethernet Wireless Access Point (PoE) Splitter (TEW-450APB) (TPE-102S) 10/100Mbps 10/100Mbps + PoE (PoE) Splitter (TPE-102S) Español 108Mbps 802.11g...

  • Page 5: Identificación De Los Componentes Externos

    2. Identificación de los componentes externos Esta sección identifica los componentes externos más importantes del conmutador. Tanto los paneles frontales como posteriores contienen las descripciones de cada característica del panel. Nota: Al encender el conmutador, se ENCENDERÁN todos los LED alrededor de un segundo y después se APAGARÁN.

  • Page 6: Panel Frontal

    Panel frontal Alimentación del sistema Cuando el LED está encendido, el conmutador recibe energía. 100Mbps (Puertos 1~8) Si el LED está encendido, el puerto está conectado a un dispositivo Fast Ethernet activo. Si el LED no está encendido, entonces el puerto está conectado a una conexión Ethernet o no hay conexión en ese puerto.

  • Page 7: Panel Posterior

    Panel posterior Puertos PoE (1~4) El puerto PoE se activará de manera automática cuando detecte un dispositivo compatible. El conmutador suministrará energía desde el puerto Ethernet al dispositivo PD (Alimentado) conectado. Ethernet Ports (5~8) Si el LED enciende una luz verde, el conmutador está...

  • Page 8: Instalación Del Hardware

    2. Conecte un cable de red RJ-45 desde el PC a un puerto Ethernet disponible en el TPE-S44. 3. Conecte un cable RJ-45 desde un puerto PoE (1~4) en el TPE-S44 al puerto LAN del dispositivo PoE (ej.TEW-434APB) Español...
  • Page 9 4. Compruebe que estén encendidas las siguientes luces del panel: Alimentación del sistema (System Power), Estatus PoE y Link/ACT. Uso del TPE-S44 y del TPE-102S con un dispositivo no POE 1. Seleccione el voltaje adecuado (5V ó 12V). 2. Conecte un cable Ethernet desde...

  • Page 10: Technical Specifications

    Technical Specifications Standards Protocol Data Transfer Rates Topology Network Cables Number of Ports PoE Power on RJ-45 General IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet ANSI/IEEE 802.3 NWay Auto-negotiation IEEE 802.3x Full-Duplex Flow Control IEEE 802.3af Power over Ethernet CSMA/CD Ethernet: 10Mbps (half-duplex), 20Mbps (full-duplex)
  • Page 11 Physical and Environmental DC inputs Power Consumption Temperature Humidity Dimensions Weight Certification Transmission Method Packet Filtering/ Forwarding Rate MAC Address Learning RAM Buffer Filtering Address Table 48V DC, 0.8A 6.3 watts. (max. for ports 5~8) 30 watts (max for PoE ports) 36.3 watts (total) Operating: 0 ~ 40 C, Storage: -10 ~ 70 C °...

  • Page 12: Troubleshooting

    Fifth, a power overload may have an occurred. Connect your 802.3af Powered Device into port 1 and/or disconnect all other 802.3af Powered Device. If you still encounter problems or have any questions regarding the TPE-S44 please contact TRENDnet's Technical Support Department.
  • Page 13 Return Material Authorization (RMA) number, accompanied by a copy of the dated proof of the purchase. Products returned to TRENDnet must be pre- authorized by TRENDnet with RMA number marked on the outside of the package, and...
  • Page 14 ANY OTHER LIABILITY IN CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE OR USE OF TRENDNET’S PRODUCTS. TRENDNET SHALL NOT BE LIABLE UNDER THIS WARRANTY IF ITS TESTING AND EXAMINATION DISCLOSE THAT THE ALLEGED DEFECT IN THE PRODUCT DOES NOT EXIST OR WAS CAUSED BY CUSTOMER’S OR ANY THIRD PERSON’S...
  • Page 15 Certifications This equipment has been tested and found to comply with FCC and CE Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received. Including interference that may cause undesired operation.
  • Page 16 English/Espanol - 24/7 Francais/Deutsch - 11am-8pm, Monday - Friday MET Product Warranty Registration Please take a moment to register your product online. Go to TRENDnet’s website at http://www.trendnet.com 20675 Manhattan Place Torrance, CA 90501 Copyright ©2007. All Rights Reserved. TRENDnet.
