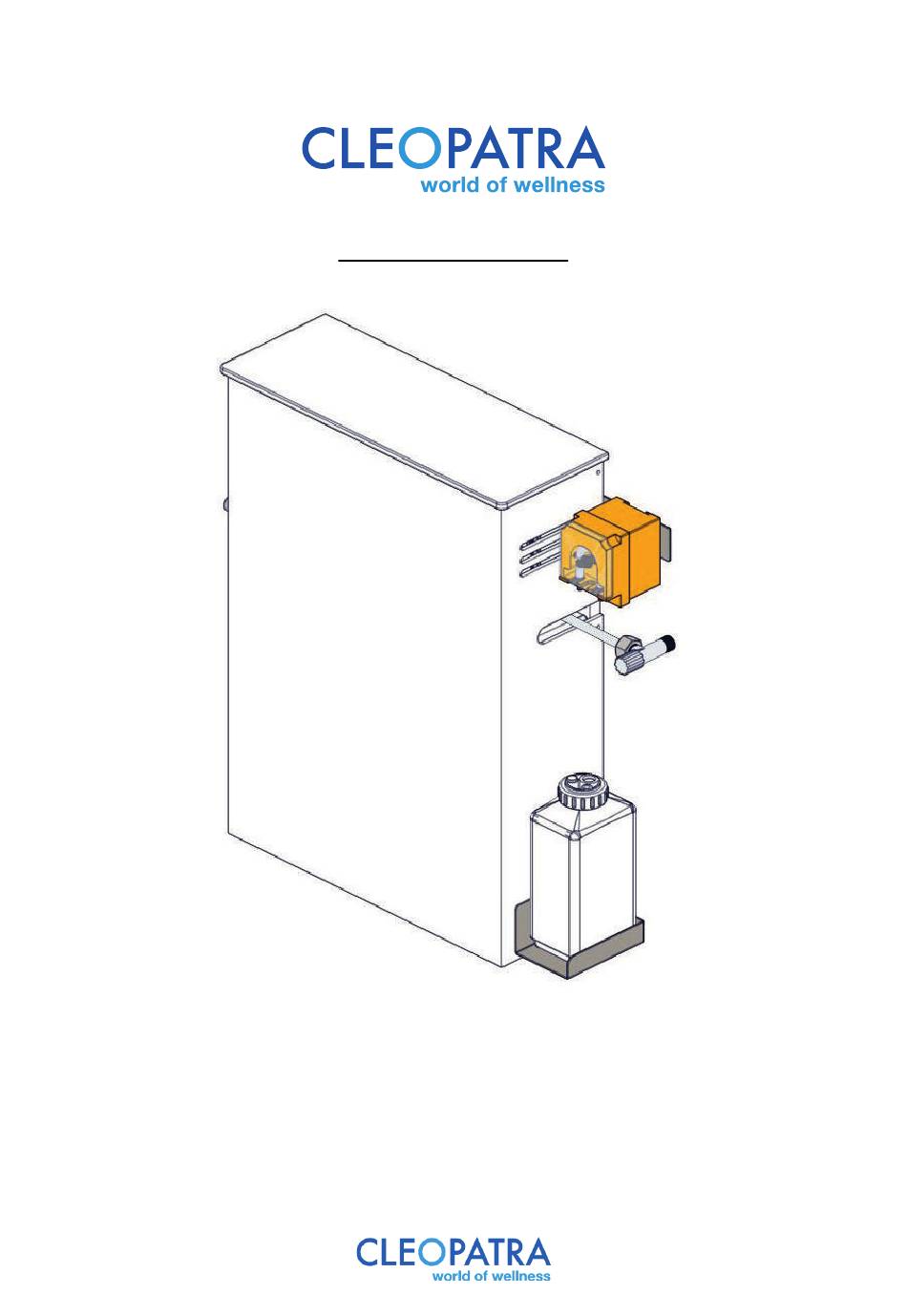

- Page 1 Cleo Steam Smart Installatiehandleiding (p.2) Installation manual (p.34) Item no: 90187003 NL2017/07 R01 EN2017/07 R01...
- Page 2 Cleopatra B.V. www.cleopatra.nl Oostzijde 295 www.cleopatra-wellness.com 1508 EN Zaandam Info@cleopatra.nl Nederland Copyright Alle informatie in dit technische document, evenals de tekeningen en technische beschrijvingen beschikbaar gesteld door ons, blijven ons eigendom en mogen niet worden gekopieerd zonder onze toestemming. Wij behouden ons het recht voor om wijzigingen aan te brengen in het belang van verdere ontwikkelingen.
-
Page 3: Table Of Contents
Inhoudsopgave Installatiehandleiding Voorwoord en veiligheid ..................4 Waarschuwingen ....................5 Benodigd gereedschap ..................6 Overzicht stoomgenerator ..................7 Stoomgenerator afmetingen ................... 8 Installatie in de technische ruimte ................9 Montage op de wand ................... 9 Vervolg montage op de wand ................10 Water aansluiting en afvalwater ................ -
Page 4: Voorwoord En Veiligheid
(niet bij levering inbegrepen) Cleopatra aanvaardt geen aansprakelijkheid voor schade veroorzaakt door: Het niet in acht nemen van de handleiding. Onjuist gebruik. -
Page 5: Waarschuwingen
Waarschuwingen Zonder toestemming en zonder aanwijzingen is het gebruik van de stoomcabine voor de volgende personen verboden: Kinderen. Volwassenen met psychische, mentale en/of sensorische beperkingen. Personen die niet geïstrueerd zijn, over waar de stoomcabine voor bedoeld is. Personen onder invloed van alcohol of drugs. Stoomcabine alleen betreden zonder make-up. -
Page 6: Benodigd Gereedschap
Benodigd gereedschap Boor machine Kit pistool Boorset Meetlint Schroevendraaier kruiskop Potlood Waterpas Multitool Winkelhaak... -
Page 7: Overzicht Stoomgenerator
Overzicht stoomgenerator Omkasting Waterleiding Kraantje Stoomuitlaat kniekoppeling Elektronica box Slangklem Kabelgoot Flexibele slang Kabelklem Stoomuitlaat Drain (NIET VERVORMEN) Waterleiding Stoomgenerator Transformator Geurstof Reservoir* Controlbox Geurstof Reservoir Houder* Geurstofpomp* *Alleen van toepassing bij de optionele geurstofdosering... -
Page 8: Stoomgenerator Afmetingen
Stoomgenerator afmetingen Vermogen Gewicht Stoomuitlaat (kW) (mm) (mm) (mm) (mm) (kg) (Ø) +/-17 kg +/-17 kg +/-17 kg *Alleen van toepassing bij de optionele geurstofdosering... -
Page 9: Installatie In De Technische Ruimte
Installatie in de technische ruimte 200 mm 100 mm 200 mm X: Ruimte voor waterafvoer en sifon Hanteer de minimale afstanden zoals weergegeven in de tekening. Montage op de wand... -
Page 10: Vervolg Montage Op De Wand
Vervolg montage op de wand... -
Page 11: Water Aansluiting En Afvalwater
Water aansluiting en afvalwater Maximale waterdruk: 10 bar / 1 MPa Waterdruk wanneer werkend: max. 1 bar Watertemperatuur: min. 5 ˚C Aanbevolen watertemperatuur: < 20 ˚C Aansluitingen: G 1/2 uitwendig Gewenste installatie omstandigheden: - Maximale omgevingstemperatuur: + 40 ˚C - Minimale omgevingstemperatuur: + 5 ˚C - Maximale luchtvochtigheid: 80% niet condenserend... -
Page 12: Elektrische Aansluiting
10 Elektrische aansluiting De elektrische aansluiting mag alleen door een erkend elektricien worden uitgevoerd. Voor de elektrische installatie moeten de actuele van toepassing zijnde VDE, land specifieke en EU-regelingen worden nageleefd. Alle installatie- en testwerkzaamheden dienen door een erkend elektricien en volgens de laatste normen te worden uitgevoerd. -
Page 13: Vervolg Elektrische Aansluiting
10.1 Vervolg elektrische aansluiting Overzicht elektrische aansluitingen. Vermogen Aansluiting Stroom 3 kW 230VAC-1N-50/60Hz 4.5 kW 400VAC-1N-50/60Hz 9 kW 400VAC-1N-50/60Hz 9 kW 400VAC-1N-50/60Hz Een voedingskabel van +/- 2 meter is meegeleverd en aangesloten. Sluit de Cleo Steam Smart aan op de voeding volgens het hieronder weergegeven schema: Generator Lasdoos 3 kW... -
Page 14: Stoomleiding
11 Stoomleiding De stoomleiding moet altijd gemaakt worden van een geïsoleerde koperen leiding met een aangegeven minimale leiding doosnede. Bij generatoren tot 6 Kw is dit 22 mm. Bij 9 Kw wordt er een leiding doorsnede van 28 mm toegepast. De stoomleiding wordt aan de generator gekoppeld d.m.v. -
Page 15: Overzicht Sensoren
12 Overzicht sensoren Buisinvoer t.b.v. invoer flexibele buis Inbouwdeel sensor Safety sensor Temperatuur sensor 13 Overzicht bediening Verlengkabel vanuit stoomgenerator Steam Touch bediening Aansluitkabel Steam Touch Mal t.b.v. uitsparing tegel 19101080... -
Page 16: Overzicht Stoominlaat
14 Overzicht stoominlaat Messing pijp Ø 22mm Stoomuitlaat Sifon t.b.v. geurstof toepassing O-ring Kniestuk Ring m6 Koppelbuis Bout m6x50 Muurplaat Stoomkap Componenten plaatsen in de cabine Om duidelijk te maken hoe de componenten in een cabine kunnen worden geplaatst, geven we een voorbeeld. De voorbeeld cabine is opgebouwd uit gasbeton blokken. Geef als eerste aan waar de diverse componenten komen en frees vervolgens de uitsparingen zoals deze worden aangegeven. -
Page 17: Uitleg Freesgaten
15.1 Uitleg freesgaten Frees twee uitsparingen voor de buizen (t.b.v. de kabels) en de inbouwdelen voor: Min. diepte: 40mm - De safety sensor - De temperatuur sensor Sensoren dienen 1,8 meter vanaf het vloeroppervlak geplaatst te worden Houd altijd een straal van 100 mm Ø... -
Page 18: Uitleg Kabels Leggen
15.2 Uitleg kabels leggen Assembleer 2x: 1 - Inbouwdeel sensor 2 - Buisinvoer 3 - Kabelbuis Trek de verlengkabel door de kabelbuis naar de stoomgenerator. Zorg voor minimaal 10 cm speling in de kabel. 10 cm Leg het leidingwerk van de stoominlaat door het gefreesde gat. -
Page 19: Afwerken
15.3 Afwerken 1 Stuc de wand en bevestig de stoominlaat met o-ring met de Stuc de wand wandplaat op de wand. Achterzijde van de stoomuitlaat voorzien van kit. 15.4 Tegel uitslijpen t.b.v. sensoren Meet de afstanden naar de hartlijnen van het gat. 61 mm 194 mm 100 mm... - Page 20 Meet en teken deze afstanden af op de tegel. 61 mm 194 mm 100 mm Slijp 2x met boor Ø25 een gat in de tegel en plaats deze in de wand. Zaag het uitstekende deel van het inbouwdeel indien dit uitsteekt. Gebruik hiervoor een multitool.
-
Page 21: Tegel Uitslijpen T.b.v. Bediening
15.5 Tegel uitslijpen t.b.v. bediening 1 Meet de afstanden naar de hartlijnen van het gat. 140 mm 154 mm Alle afstanden dienen als voorbeeld 2 Meet en teken deze afstanden af op de tegel. 154 mm 140 mm 3 Gebruik de mal: Maak hierbij gebruik van de uitsparingen van de mal. Deze komen overeen met de hartlijnen. -
Page 22: Tegels Uitslijpen T.b.v. Stoominlaat
Teken met een potlood de vorm op de Slijp de vorm uit de tegel en plaats tegel. deze terug in de wand. HOUD DEZE LIJN ALS BUITENLIJN SLIJP BINNEN DE GETEKENDE LIJN 15.6 Tegels uitslijpen t.b.v. stoominlaat 1 Meet de afstanden naar de hartlijnen van het gat. 320 mm 137 mm Alle afstanden dienen als voorbeeld... -
Page 23: Sensoren Installeren
16 Sensoren installeren Safety sensor Temperatuur sensor 180 ˚ 180 ˚ Breng een trekveer in een kabelbuis van een sensor. Er is nu een verbinding tussen de stoomgenerator en de cabine. Koppel het kabeleinde van een sensor aan de trekveer en trek d.m.v. de trekveer de kabel rustig in de buis. -
Page 24: Bediening Installeren
17 Bediening installeren Klik Klik 180 ˚ 18 Stoominlaat installeren Plaats de stoomkap over de stoominlaat... -
Page 25: Overzicht Controlbox
19 Overzicht controlbox 2 Breng de kabels van de bediening, temperatuur- en safety sensor en de LED verlichting (optie) van onder vandaan naar de CONNECTOR in de controlbox. CONNECTOR... -
Page 26: Aansluiten Bediening, Temperatuur- En Safety Sensor
19.1 Aansluiten bediening, temperatuur- en safety sensor 1: Grijs 2: Bruin 3: Zwart 4: Groen 5: Wit 6: Bruin Temperatuur sensor 7: Zwart 8: Zwart Safety sensor... -
Page 27: Aansluiten Led Verlichting (Optie)
19.2 Aansluiten LED verlichting (optie) 1: Wit 2: Bruin 3: Groen 4: Grijs LED 1 1: Wit 2: Bruin 3: Groen 4: Grijs LED 2... -
Page 28: Overzicht Control-, Powerbox En Led Verlichting
20 Overzicht control-, powerbox en LED verlichting... -
Page 29: Overzicht Control- En Powerbox
20.1 Overzicht control- en powerbox... -
Page 30: Overzicht Led Verlichting (Optie)
20.2 Overzicht LED verlichting (optie) 6 5 4 3 2 1 6 5 4 3 2 1 6 5 4 3 2 1... -
Page 31: Verlichting Wit (Optie)
20.3 Verlichting wit (optie) 11 12 13 14 15 16 17 18 19 20 11 12 13 14 15 16 17 18 19 20 11 12 13 14 15 16 17 18 19 20 Deze stekker past op de bijgeleverde kabel van de witte verlichting. -
Page 32: Terug Plaatsen Deksel En Kap
21 Terug plaatsen deksel en kap... -
Page 33: Comformiteitsverklaring
22 Comformiteitsverklaring EG-Comformiteitsverklaring conform de laagspanningsrichtlijn 2014/35/Eu Cleopatra B.V. Oostzijde 295 1508 EN Zaandam, Holland verklaart hierbij dat de volgende beschreven stoomgenerator in onze geleverde uitvoering voldoen aan de juiste elementaire veiligheids- en gezondheidseis van de EG-richtlijnen op basis van zijn ontwerp en het type, zoals in omloop gebracht door ons. -
Page 34: Installation Manual
Installation manual... - Page 35 All information in this technical document, together with the drawings and technical specifications made available by Cleopatra B.V., remain the property of Cleopatra B.V. and may not be copied without permission. Cleopatra B.V. reserves the right to make changes in the interest of further developments.
- Page 36 Table of contents Installation manual Introduction and safety ..................37 Warnings ......................38 Required tools and materials................39 Steam generator overview ................... 40 Steam generator dimensions ................41 Installation in the technical area ................42 Mounting on the wall ..................42 Next steps: mounting on the wall .................
-
Page 37: Introduction And Safety
If the walls are made of a different material than concrete or solid stones, use material that is suitable for that specific wall. (not included in delivery). Cleopatra accepts no liability for damage caused by: Failure to follow the manual. -
Page 38: Warnings
Warnings Without permission and without instructions, the use of a steam cabin is forbidden for the following persons: - Children. - Adults with disabilities. - Persons who have not been instructed about what a steam cabin is meant for. - Persons who are intoxicated. Bringing electrical devices in the cabin is forbidden! Warning hot surfaces. -
Page 39: Required Tools And Materials
Required tools and materials Drill Kit gun Drill set Tapeline Screwdriver (cross) Pencil Spirit level Multitool Square... -
Page 40: Steam Generator Overview
Steam generator overview Casing Water pipe tap Steam outlet knee fitting Electronics box Hose clamp Cable tray Flexible hose Cable clamp Steam outlet Drain (DO NOT DEFORM) Water pipe Steam generator Transformer Fragrance reservoir* Control box Fragrance reservoir holder* Fragrance pump* *Only applicable with the optional fragrance dispenser... -
Page 41: Steam Generator Dimensions
Steam generator dimensions Power Weight Steam outlet (kW) (mm) (mm) (mm) (mm) (kg) (Ø) +/-17 kg +/-17 kg +/-17 kg *Only applicable with the optional fragrance dispenser... -
Page 42: Installation In The Technical Area
Installation in the technical area 200 mm 100 mm 200 mm X: Space for water drainage and siphon Use the minimum distances as shown in the drawing. Mounting on the wall... -
Page 43: Next Steps: Mounting On The Wall
Next steps: mounting on the wall... -
Page 44: Water Connection And Waste Water
Water connection and waste water Maximum water pressure: 10 bar / 1 MPa Water pressure when working: max. 1 bar Water temperature: min. 5 ˚C Recommended water temperature: < 20 ˚C Connections: G 1/2 external Desired installation conditions: - Maximum ambient temperature: + 40 ˚C - Minimum ambient temperature: + 5 ˚C... -
Page 45: Electrical Connection
10 Electrical connection The electrical connection may only be carried out by a qualified electrician. For the electrical installation the current applicable VDE, country specific and EU regulations must be observed. All installation and test activities must be carried out by a qualified electrician and according to the latest standards. -
Page 46: Next Steps: Electrical Connections
10.1 Next steps: electrical connections Overview of electrical connections. Power Connection Electricity 3 kW 230VAC-1N-50/60Hz 4.5 kW 400VAC-1N-50/60Hz 9 kW 400VAC-1N-50/60Hz 9 kW 400VAC-1N-50/60Hz A power cable of +/- 2 meters is included and connected. Connect the Cleo Steam Smart to the power supply according to the scheme below: Generator Junction box 3 kW... -
Page 47: Steam Pipe
11 Steam pipe The steam pipe must always be made of an isolated copper pipe with a specified minimum diameter. This is 22 mm for generators up to 6 kW. At 9 kW a pipe diameter of 28 mm is used. The steam line is connected to the generator by means of the supplied rubber, steam hose and the supplied brass bend. -
Page 48: Overview Of Sensors
12 Overview of sensors Tube input for the purpose of putting in flexible tube Built-in part sensor Safety sensor Temperature sensor 13 Overview operation Extension cable from steam generator Steam Touch control Connection cable Steam Touch Mold for the purpose of the recess tile 19101080... -
Page 49: Overview Of Steam Inlet
14 Overview of steam inlet Brass pipe Ø 22mm Steam outlet Siphon for fragrance application O-ring Knee piece Ring m6 Coupling tube Bolt m6x50 Wall plate Steam hood Placing components in the cabin To make clear how the components can be placed in a cabin, we give an example. The example cabin is made up of aerated concrete blocks. -
Page 50: Explanation Milling Holes
15.1 Explanation milling holes Mill two cut-outs for the pipes (for the cables) and the built-in parts for: - The safety sensor Min. depth: 40mm - The temperature sensor Sensors should be placed 1.8 meters from the floor surface. Always keep a radius of 100 mm Ø... -
Page 51: Explanation Laying Cables
15.2 Explanation laying cables Assemble 2x: 1 - Built-in part sensor 2 - Tube input 3 - Cable tube Pull the extension cable through the cable tube to the steam generator. Make sure there isat least 10 cm of play in the cable. -
Page 52: Finishing
15.3 Finishing 1 Plaster the wall and fix the steam inlet with o-ring with the wall Stuc de wand plate on the wall. Lubricate kit on the back of the steam inlet. 15.4 Cuting tiles off for sensors Measure the distances to the center lines of the hole. 61 mm 194 mm 100 mm... - Page 53 Measure and mark these distances on the tile. 61 mm 194 mm 100 mm Cut off 2x a hole in the tile with drill Ø25 and place it in the wall. Saw parts that stick out. Use a multitool for this.
-
Page 54: Cutting Tiles Off For The Control
15.5 Cutting tiles off for the control 1 Measure the distances to the centerlines of the hole. 140 mm 154 mm All distances serve as an example 2 Measure and mark these distances on the tile. 154 mm 140 mm 3 Use the template: Use the cut outs of the template. -
Page 55: Cutting Tiles Out For The Steam Inlet
Draw the shape on the tile with a Cut the shape from the tile and place it pencil. back in the wall. KEEP THIS LINE AS OUTSIDE LINE SHARP WITHIN THE SIGNED LINE 15.6 Cutting tiles out for the steam inlet 1 Measure the distances to the centerlines of the hole. -
Page 56: Installation Of Sensors
16 Installation of sensors Safety sensor Temperature sensor 180 ˚ 180 ˚ Insert a tension spring into a cable tube of a sensor. There is now a connection between the steam generator and the cabin. Connect the cable end of a sensor to the tension spring and use the draw spring to gently pull the cable into the tube. -
Page 57: Installation Of Control
17 Installation of control Klik Klik 180 ˚ 18 Installation of steam inlet Place the steam cover on/ over the steam inlet... -
Page 58: Overview Of Control Box
19 Overview of control box 2 Bring the cables from the control, temperature and safety sensor and the LED lighting (option) from below to the CONNECTOR in the control box. CONNECTOR... -
Page 59: Connecting Control, Temperature And Safety Sensor
19.1 Connecting control, temperature and safety sensor 1: Grey 2: Brown 3: Black 4: Green 5: White 6: Brown Temperature sensor 7: Black 8: Black Safety sensor... -
Page 60: Connecting Of Led Lighting (Option)
19.2 Connecting of LED lighting (option) 1: White 2: Brown 3: Green 4: Grey LED 1 1: White 2: Brown 3: Green 4: Grey LED 2... -
Page 61: Overview Control, Power Box And Led Lighting
20 Overview control, power box and LED lighting... -
Page 62: Overview Control And Power Box
20.1 Overview control and power box... -
Page 63: Overview Of Led Lighting (Option)
20.2 Overview of LED lighting (option) 6 5 4 3 2 1 6 5 4 3 2 1 6 5 4 3 2 1... -
Page 64: Lighting White (Option)
20.3 Lighting white (option) 11 12 13 14 15 16 17 18 19 20 11 12 13 14 15 16 17 18 19 20 11 12 13 14 15 16 17 18 19 20 This plug fits with the supplied white lighting cable. -
Page 65: Placing Back Cover And Lid
21 Placing back cover and lid... -
Page 66: Declaration Of Conformity
22 Declaration of conformity EC Declaration of Conformity in accordance with the low voltage directives 2014/35/Eu Cleopatra B.V. Oostzijde 295 1508 EN Zaandam, Holland hereby declares that the following described steam generator in our delivered design meets the correct basic safety and health requirements of the EC directives on the basis of its design and type, as put into circulation by us. - Page 68 Wij behouden het recht voor om technische veranderingen door te voeren. 07-2017 Cleopatra B.V. Oostzijde 295, 1508 EN Zaandam T: +31-75-6478200, info@cleopatra.nl, www.cleopatra.nl We reserve the right to make technical changes. 07-2017 Cleopatra B.V. Oostzijde 295, 1508 EN Zaandam T: +31-75-6478200, info@cleopatra.nl, www.cleopatra-wellness.com...
