Stryker 747 Operation Manual
  1. Manuals
  2. Brands
  3. Stryker Manuals
  4. Medical Equipment
  5. 747
  6. Operation manual

Stryker 747 Operation Manual

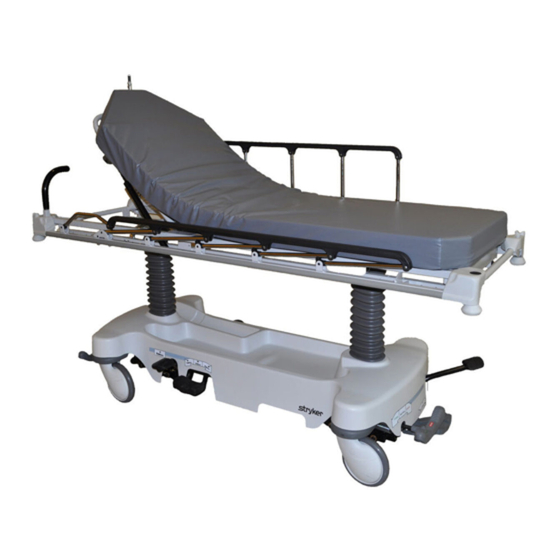

Transport stretcher
