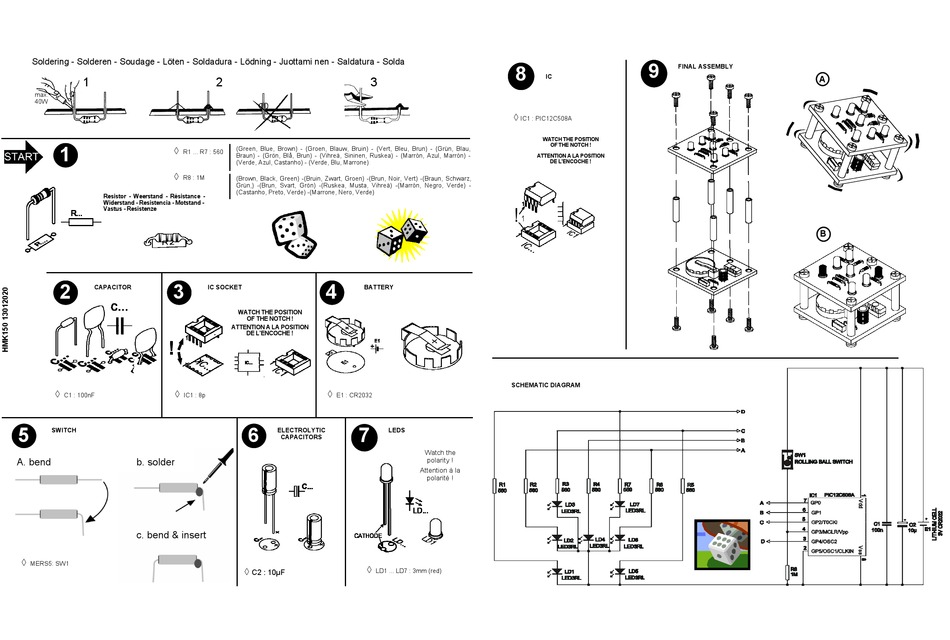

Velleman mk150 Quick Start Manual

Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda
1
max.
40W
1

R1 ... R7 : 560

R8 : 1M
Resistor - Weerstand - Résistance -
Widerstand - Resistencia - Motstand -
Vastus - Resistenze
2 3
CAPACITOR
!
 
C1 : 100nF IC1 : 8p
5
SWITCH
A. bend b. solder
c. bend & insert

MERS5: SW1
2 3
(Green, Blue, Brown) - (Groen, Blauw, Bruin) - (Vert, Bleu, Brun) - (Grün, Blau,
Braun) - (Grön, Blå, Brun) - (Vihreä, Sininen, Ruskea) - (Marrón, Azul, Marrón) -
(Verde, Azul, Castanho) - (Verde, Blu, Marrone)
(Brown, Black, Green) -(Bruin, Zwart, Groen) -(Brun, Noir, Vert) -(Braun, Schwarz,
Grün,) -(Brun, Svart, Grön) -(Ruskea, Musta, Vihreä) -(Marrón, Negro, Verde) -
(Castanho, Preto, Verde) -(Marrone, Nero, Verde)
4
IC SOCKET BATTERY
WATCH THE POSITION
OF THE NOTCH !
ATTENTION A LA POSITION
DE L'ENCOCHE !

E1 : CR2032
6 7
ELECTROLYTIC
CAPACITORS


LD1 ... LD7 : 3mm (red)
C2 : 10µF
8
IC

IC1 : PIC12C508A
WATCH THE POSITION
OF THE NOTCH !
ATTENTION A LA POSITION
DE L'ENCOCHE !
!
SCHEMATIC DIAGRAM
LEDS
Watch the
polarity !
Attention à la
polarité !
9
FINAL ASSEMBLY
A
B
