C REGLAGES DE LA
CONDITIONNEUSE
Deplacement du rotor de la
C.1
conditionneuse
Si, lors des opérations en longue végétation, la condi-
tionneuse a tendance à se boucher fréquemment, il est
recommandé de bien déplacer son rotor vers l'arrière, comme
suit:

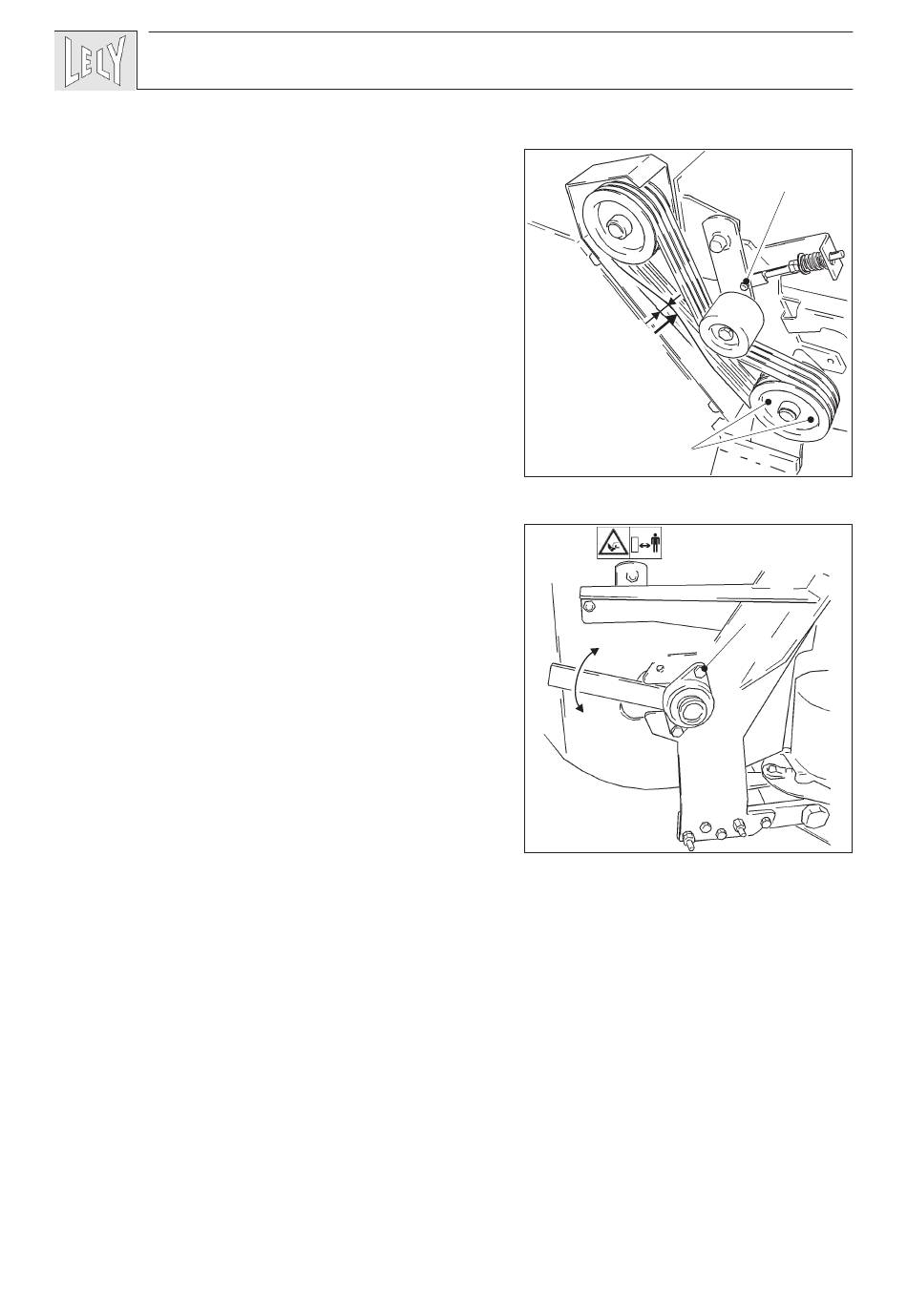

- Ouvrir le carter de courroies afin de pouvoir détendre les
courroies.
- Détendre les courroies.
- Démonter l'embout fileté du dispositif de serrage par le
démontage de la vis A (fig. B-1).
- Démonter entièrement la vis supérieure B (fig. B-2) du
bloc-palier (côté gauche et droit).
- Desserrer en partie la vis inférieure du bloc-palier.
- Déplacer le rotor de conditionnement vers l'arrière, de la

position à la position
reserrer les deux vis.
- Monter l'embout fileté du dispositif de tension.
- Monter les courroies plus longues. Régler la tension des
courroies de telle façon qu'une courroie, si une force de
70 N (7 kg) est exercée sur son centre, soit pressée 10 mm
(fig. B-1).
- Fermer et verrouiller le carter de courroies.

Vitesse de rotor

C.2
En tant qu'accessoire facultatif, il est disponible une poulie
additionnelle pour le rotor de la conditionneuse. Grâce à un
échange de poulies, il est possible de modifier la vitesse du
rotor de la conditionneuse.
L'échange de la poulie d'origine se fait comme suit:
- Ouvrir le carter de courroies.
- Détendre et démonter les courroies.
- Desserrer les deux vis six pans B (fig. C-1) de la poulie et
placer une des deux vis dans le trou central des trois
présents sur la poulie.
- Serrer la vis six pans jusqu'au moment où la poulie se
dégage de la douille de serrage.
- Enlever la douille de serrage et la poulie.
- Monter la poulie additionnelle (aligner avec la poulie
supérieure) et serrer les vis six pans avec un couple de 50
Annexe C
‚
(ou inversement). Ensuite,
10 mm
70 N
(7 kg)
B
B

‚
81
A
C-1
C-2
