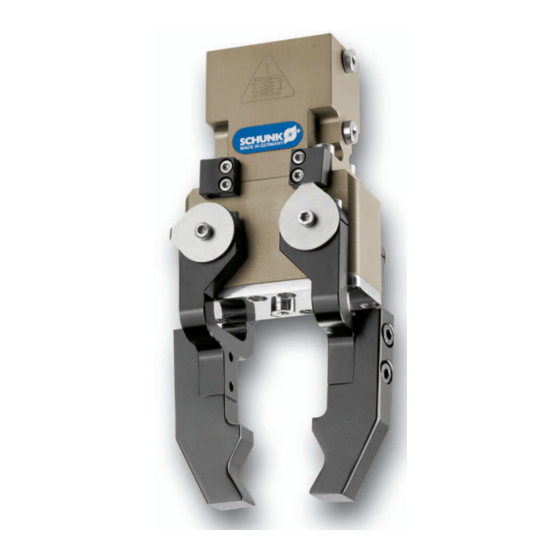

SCHUNK DWG 64 Repair Instructions

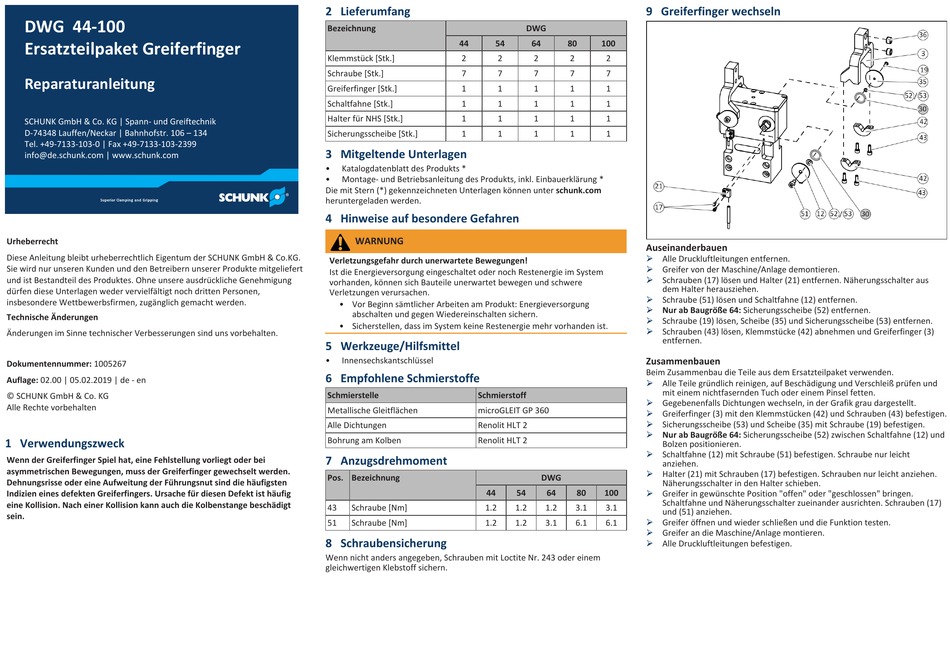

DWG 44-100
Ersatzteilpaket Greiferfinger
Reparaturanleitung
SCHUNK GmbH & Co. KG | Spann- und Greiftechnik
D-74348 Lauffen/Neckar | Bahnhofstr. 106 – 134
Tel. +49-7133-103-0 | Fax +49-7133-103-2399
info@de.schunk.com | www.schunk.com
Urheberrecht
Diese Anleitung bleibt urheberrechtlich Eigentum der SCHUNK GmbH & Co.KG.
Sie wird nur unseren Kunden und den Betreibern unserer Produkte mitgeliefert
und ist Bestandteil des Produktes. Ohne unsere ausdrückliche Genehmigung
dürfen diese Unterlagen weder vervielfältigt noch dritten Personen,
insbesondere Wettbewerbsfirmen, zugänglich gemacht werden.
Technische Änderungen
Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten.
Dokumentennummer: 1005267
Auflage: 02.00 | 05.02.2019 | de - en
© SCHUNK GmbH & Co. KG
Alle Rechte vorbehalten
1 Verwendungszweck
Wenn der Greiferfinger Spiel hat, eine Fehlstellung vorliegt oder bei
asymmetrischen Bewegungen, muss der Greiferfinger gewechselt werden.
Dehnungsrisse oder eine Aufweitung der Führungsnut sind die häufigsten
Indizien eines defekten Greiferfingers. Ursache für diesen Defekt ist häufig
eine Kollision. Nach einer Kollision kann auch die Kolbenstange beschädigt
sein.
2 Lieferumfang
Bezeichnung
44 54
Klemmstück [Stk.] 2 2
Schraube [Stk.] 7 7
Greiferfinger [Stk.] 1 1
Schaltfahne [Stk.] 1 1
Halter für NHS [Stk.] 1 1
Sicherungsscheibe [Stk.] 1 1
3 Mitgeltende Unterlagen
• Katalogdatenblatt des Produkts *
• Montage- und Betriebsanleitung des Produkts, inkl. Einbauerklärung *
Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com
heruntergeladen werden.
4 Hinweise auf besondere Gefahren
WARNUNG
Verletzungsgefahr durch unerwartete Bewegungen!
Ist die Energieversorgung eingeschaltet oder noch Restenergie im System
vorhanden, können sich Bauteile unerwartet bewegen und schwere
Verletzungen verursachen.
• Vor Beginn sämtlicher Arbeiten am Produkt: Energieversorgung
abschalten und gegen Wiedereinschalten sichern.
• Sicherstellen, dass im System keine Restenergie mehr vorhanden ist.
5 Werkzeuge/Hilfsmittel
• Innensechskantschlüssel
6 Empfohlene Schmierstoffe
Schmierstelle Schmierstoff
Metallische Gleitflächen microGLEIT GP 360
Alle Dichtungen Renolit HLT 2
Bohrung am Kolben Renolit HLT 2
7 Anzugsdrehmoment
Pos. Bezeichnung
44
43 Schraube [Nm] 1.2
51 Schraube [Nm] 1.2
8 Schraubensicherung
Wenn nicht anders angegeben, Schrauben mit Loctite Nr. 243 oder einem
gleichwertigen Klebstoff sichern.
9 Greiferfinger wechseln
DWG
64 80 100
2 2 2
7 7 7
1 1 1
1 1 1
1 1 1
1 1 1
Auseinanderbauen
Ø
Alle Druckluftleitungen entfernen.
Ø Greifer von der Maschine/Anlage demontieren.
Ø Schrauben (17) lösen und Halter (21) entfernen. Näherungsschalter aus
dem Halter herausziehen.
Ø
Schraube (51) lösen und Schaltfahne (12) entfernen.
Ø Nur ab Baugröße 64: Sicherungsscheibe (52) entfernen.
Ø Schraube (19) lösen, Scheibe (35) und Sicherungsscheibe (53) entfernen.
Ø Schrauben (43) lösen, Klemmstücke (42) abnehmen und Greiferfinger (3)
entfernen.
Zusammenbauen
Beim Zusammenbau die Teile aus dem Ersatzteilpaket verwenden.
Ø Alle Teile gründlich reinigen, auf Beschädigung und Verschleiß prüfen und
mit einem nichtfasernden Tuch oder einem Pinsel fetten.
Ø Gegebenenfalls Dichtungen wechseln, in der Grafik grau dargestellt.
Ø
Greiferfinger (3) mit den Klemmstücken (42) und Schrauben (43) befestigen.
Ø Sicherungsscheibe (53) und Scheibe (35) mit Schraube (19) befestigen.
Ø Nur ab Baugröße 64: Sicherungsscheibe (52) zwischen Schaltfahne (12) und
Bolzen positionieren.
Ø
Schaltfahne (12) mit Schraube (51) befestigen. Schraube nur leicht
anziehen.
Ø Halter (21) mit Schrauben (17) befestigen. Schrauben nur leicht anziehen.
DWG
Näherungsschalter in den Halter schieben.
54 64 80 100
Ø Greifer in gewünschte Position "offen" oder "geschlossen" bringen.
Schaltfahne und Näherungsschalter zueinander ausrichten. Schrauben (17)
1.2 1.2 3.1 3.1
und (51) anziehen.
Ø Greifer öffnen und wieder schließen und die Funktion testen.
1.2 3.1 6.1 6.1
Ø Greifer an die Maschine/Anlage montieren.
Ø
Alle Druckluftleitungen befestigen.
