Schartec R5111 Instruction Manual

Modelle: R5111/R5113 /R5114/R5115/R5117/R5110/R5112/ (R5111V5)
Schartec
eine Marke der bau-shop-24 GmbH
Fritz-Müller-Strasse 115
73730 Esslingen
Vereinfachte EU-Konformitätserklärung (CE)
Hiermit erklärt Schartec, dass der Funkanlagentyp R5114 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar: www.schartec.de
I. Sicherheitshinweise
1.
Bittte lesen Sie die Anleitung sorgfältig vor Installation und Inbetriebnahme.
2.
Bitte löschen Sie den Speicher vor Inbetriebnahme (Siehe 4.2)
3.
Lernen Sie die Handsender nicht ein während der Torantrieb in Betrieb ist um ein versehentliches Betätigen zu
vermeiden.
4.
Das Signal kann durch andere Funkeinrichtungen in der Umgebung gestört werden (z.B. Babyphone oder ähnliches mit
gleicher Frequenz). Daher darf das Produkt nicht für Einrichtungen mit hohem Sicherheitsrisiko verwendet werden
(z.B. Kräne oder ähnliches)
5.
Handsender gehören nicht in Kinderhände
6.
Betätigen Sie die Handsender nur in Sichtweite zum Tor
7.
Handsender dürfen ausschließlich von Personen bedient werden die in die Anlage eingewiesen sind
8.
Schützen Sie die Handsender und den Funkempfänger vor Regen, Schnee und direkter Sonneneinstrahlung, sowie Staub
9.
Der Funkempfänger ist nur für trockene Räume vorgesehen
10.
Wird der Funkempfänger zu nahe an der Steuerplatine des Torantriebs angebracht, kann es zu Störungen kommen
11.
Bei zu langen Anschlussleitungen kann die Funktion des Funkempfängers beeinträchtigt werden
II. Technische Daten
1. Spannungsversorgung: 12-24VAC/DC
2. Arbeitstemperatur: -20 to 60
3. Frequenz: 433.92MHz
4. Codierung: Rolling-Code
5. Speicher: bis zu 500 Handsender

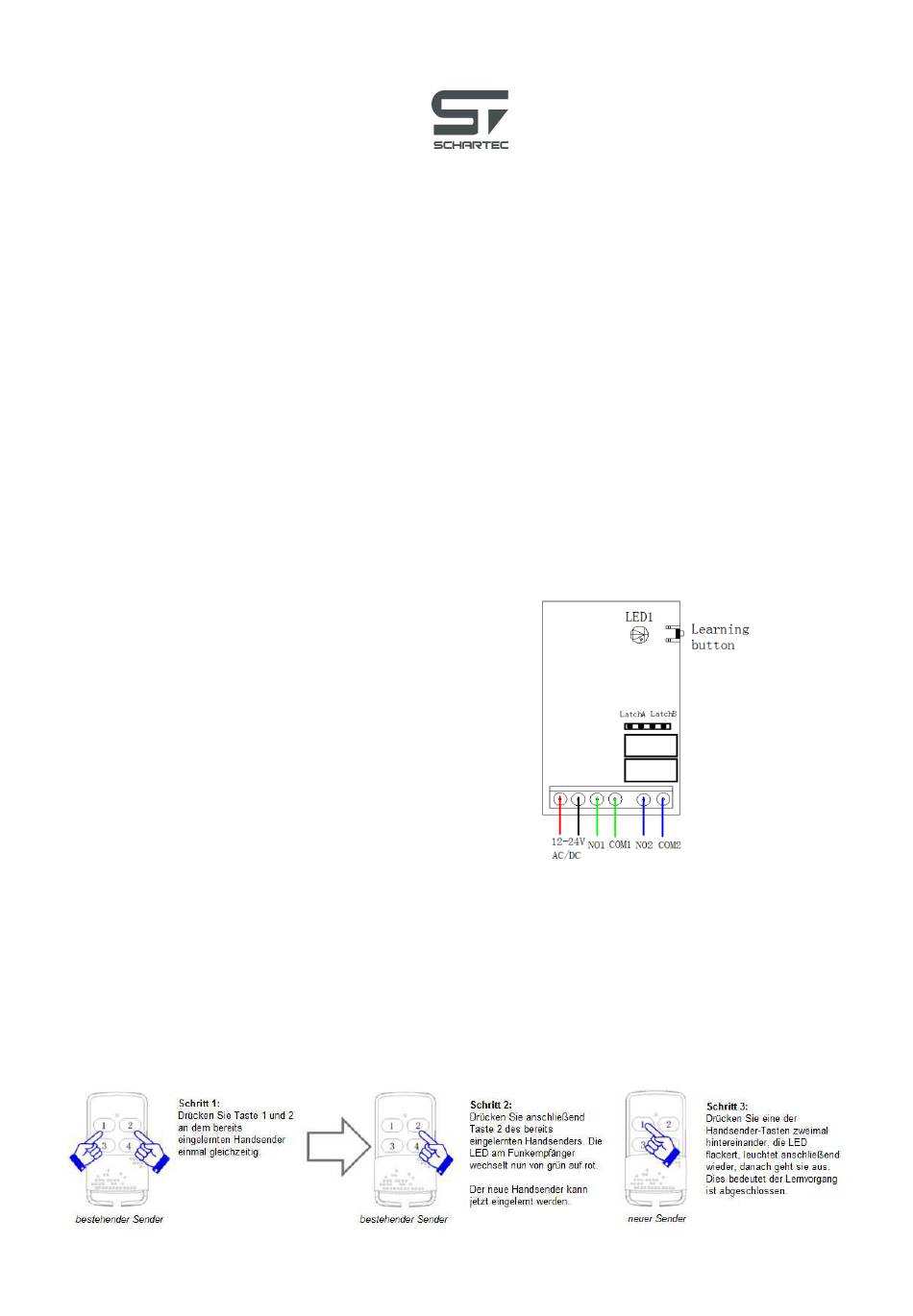

III. Anschlüsse
1. 12-24 V AC/DC = Spannungsversorgung (links +/ rechts -)
2. NO1 + COM1 = Ausgang 1 (Kanal 1)
3. NO2 + COM2 = Ausgang 2 (Kanal 2)
IV. Programmierung
4.1 Handsender einlernen: Drücken Sie den "Learning Button", die LED leuchtet rot. Drücken Sie eine der Handsender-
Tasten zweimal hintereinander, die LED flackert, leuchtet anschließend wieder, danach geht sie aus. Dies bedeutet der
Lernvorgang ist abgeschlossen. Taste 1 bedient Kanal 1/ Taste 2 bedient Kanal 2.
4.2 Handsender löschen: Drücken und halten Sie den "Learning Button" , die LED leuchtet rot. Nach ca. 8 Sekunden wird die
LED grün, lassen Sie nun den "Learning Button" wieder los. Die LED leuchtet nun noch einmal kurz rot auf und wird dann
wieder grün. Der Löschvorgang ist nun beendet.
4.3 Code von Handsender zu Handsender übergeben (nur bei 4-Tasten Sender möglich): Sobald ein Handsender am
Empfänger eingelernt wurde kann der Code auch von diesem Handsender zum anderen Handsendern vererbt werden,
ohne den "Learning Button" am Empfänger betätigen zu müssen. Drücken Sie "Taste 1" und "Taste 2" des alten Handsenders
einmal gleichzeitig, der Programmiermodus ist nun aktiv. Halten Sie nun die "Taste 2" des alten Handsenders gedrückt und
betätigen die Sie die gewünschte Taste des neuen Handsenders 2 mal hintereinander. Der Code wurde nun übertragen.
Anleitung
2-Kanal Empfänger
℃ ℃
Version A1
