Benutzerhandbuch / User Manual
Single-Turn / Multi-Turn

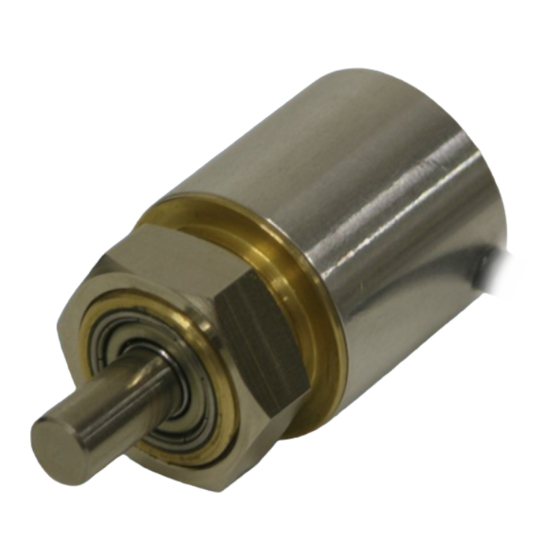

Absolute rotary encoder series CMV-22 with Analog interface
•
Grundlegende Sicherheitshinweise
•
Technische Daten
•
Montage
•
Installation
•
Inbetriebnahme
•
Parametrierung
•
Fehlerursachen und Abhilfen
Rotary
Linear Encoders
Encoders
CMV22
•
•
•
•
•
•
•
Motion
Basic safety instructions
Technical data
Mounting
Installation
Commissioning
Parameterization
Cause of faults and remedies
System
D
Seite 2 - 34
GB
Page 35 - 68
43777C, 437801
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for TR-Electronic CMV-22 Series
Summary of Contents for TR-Electronic CMV-22 Series
- Page 1 Rotary System Linear Encoders Motion Encoders Seite 2 - 34 Page 35 - 68 CMV22 43777C, 437801 Benutzerhandbuch / User Manual Single-Turn / Multi-Turn Absolute rotary encoder series CMV-22 with Analog interface • • Grundlegende Sicherheitshinweise Basic safety instructions • •...
- Page 2 TR-Electronic GmbH D-78647 Trossingen Eglishalde 6 Tel.: (0049) 07425/228-0 Fax: (0049) 07425/228-33 E-mail: info@tr-electronic.de http://www.tr-electronic.de Urheberrechtsschutz Dieses Handbuch, einschließlich darin enthaltenen Abbildungen, urheberrechtlich geschützt. Drittanwendungen dieses Handbuchs, welche von den urheberrechtlichen Bestimmungen abweichen, sind verboten. Die Reproduktion, Übersetzung sowie elektronische fotografische Archivierung Veränderung...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ..........................3 Änderungs-Index ..........................5 1 Allgemeines ............................. 6 1.1 Geltungsbereich ........................6 1.2 EG-Konformitätserklärung ...................... 6 1.3 Verwendete Abkürzungen / Begriffe ..................7 1.4 Allgemeine Funktionsbeschreibung..................8 2 Grundlegende Sicherheitshinweise ....................9 2.1 Symbol- und Hinweis-Definition ....................9 2.2 Verpflichtung des Betreibers vor der Inbetriebnahme ............ - Page 4 Inhaltsverzeichnis 7 Positionierungen im stromlosen Zustand ..................24 8 Parametrierung über TRWinProg ....................25 8.1 Grundeinstellungen ......................... 25 8.1.1 Drehrichtung bzw. Zählrichtung ................25 8.1.2 Skalierungsparameter bei bis zu 256 Umdrehungen ..........25 8.1.2.1 Singleturn ..........................25 8.1.2.2 Multiturn ............................ 26 8.1.3 Skalierungsparameter bei bis zu 4096 Umdrehungen ...........
-
Page 5: Änderungs-Index
Änderungs-Index Änderungs-Index Änderung Datum Index Erstausgabe 19.01.12 Elektronischer Zähler mit Faktor 16, 4096 Umdrehungen, Soft-Nr.: 437801 07.11.12 Anpassungen: 15.11.12 Spannungsversorgung, Lastwiderstand und Auflösung D/A-Wandler Printed in the Federal Republic of Germany TR-Electronic GmbH 2012, All Rights Reserved 11/15/2012 TR - ECE - BA - DGB - 0091 - 02 Page 5 of 68... -
Page 6: Allgemeines
Allgemeines 1 Allgemeines Das vorliegende Benutzerhandbuch beinhaltet folgende Themen: Grundlegende Sicherheitshinweise Technische Daten Montage Installation Inbetriebnahme Parametrierung Fehlerursachen und Abhilfen Da die Dokumentation modular aufgebaut ist, stellt dieses Benutzerhandbuch eine Ergänzung anderen Dokumentationen z.B. Produktdatenblätter, Maßzeichnungen, Prospekte etc. dar. Das Benutzerhandbuch kann kundenspezifisch im Lieferumfang enthalten sein, oder kann auch separat angefordert werden. -
Page 7: Verwendete Abkürzungen / Begriffe
Allgemeines 1.3 Verwendete Abkürzungen / Begriffe Absolut-Encoder mit magnetischer Abtastung, Ausführung mit Vollwelle Drehrichtung im Uhrzeigersinn, mit Blick auf die Welle Drehrichtung gegen den Uhrzeigersinn, mit Blick auf die Welle Europäische Gemeinschaft Elektro-Magnetische-Verträglichkeit Elektrostatische Entladung (Electro Static Discharge) Internationale Elektrotechnische Kommission Verein Deutscher Elektrotechniker Printed in the Federal Republic of Germany TR-Electronic GmbH 2012, All Rights Reserved... -
Page 8: Allgemeine Funktionsbeschreibung
Allgemeines 1.4 Allgemeine Funktionsbeschreibung Im Gegensatz zu inkrementalen Mess-Systemen steht beim Absolut-Mess-System der momentane Positionswert unmittelbar zur Verfügung. Wird dieses Mess-System im ausgeschalteten Zustand mechanisch verfahren, ist nach Wiedereinschalten der Spannungsversorgung die aktuelle Position unmittelbar und direkt auslesbar. Die TR Absolut-Mess-Systeme werden je nach Ausführung in Single-Turn oder Multi-Turn geliefert. -
Page 9: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise 2 Grundlegende Sicherheitshinweise 2.1 Symbol- und Hinweis-Definition bedeutet, dass Tod oder schwere Körperverletzung eintre- ten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden. bedeutet, dass ein Sachschaden eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht... -
Page 10: Allgemeine Gefahren Bei Der Verwendung Des Produkts
Grundlegende Sicherheitshinweise 2.3 Allgemeine Gefahren bei der Verwendung des Produkts Das Produkt, nachfolgend als Mess-System bezeichnet, ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gefertigt. Dennoch können bei nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Mess-Systems und anderer Sachwerte entstehen! Mess-System nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung des Benutzerhandbuchs... -
Page 11: Gewährleistung Und Haftung
Grundlegende Sicherheitshinweise 2.6 Gewährleistung und Haftung Grundsätzlich gelten „Allgemeinen Geschäftsbedingungen“ Firma TR-Electronic GmbH. Diese stehen Betreiber spätestens Auftragsbestätigung bzw. Vertragsabschluss Verfügung. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: Nicht bestimmungsgemäße Verwendung des Mess-Systems. -
Page 12: Organisatorische Maßnahmen
Grundlegende Sicherheitshinweise 2.7 Organisatorische Maßnahmen Das Benutzerhandbuch muss ständig am Einsatzort des Mess-Systems griffbereit aufbewahrt werden. Ergänzend zum Benutzerhandbuch sind allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz zu beachten und müssen vermittelt werden. Die jeweils gültigen nationalen, örtlichen und anlagenspezifischen Bestimmungen und Erfordernisse müssen beachtet und vermittelt werden. -
Page 13: Sicherheitstechnische Hinweise
Grundlegende Sicherheitshinweise 2.9 Sicherheitstechnische Hinweise Zerstörung, Beschädigung bzw. Funktionsbeeinträchtigung des Mess-Systems und Gefahr von Körperverletzungen ! Verdrahtungsarbeiten, Öffnen Schließen elektrischen Verbindungen nur im spannungslosen Zustand durchführen. Keine Schweißarbeiten vornehmen, wenn das Mess-System bereits verdrahtet bzw. eingeschaltet ist. Sicherstellen, dass die Montageumgebung vor aggressiven Medien ... -
Page 14: Transport / Lagerung
Transport / Lagerung 3 Transport / Lagerung Transport – Hinweise Gerät nicht fallen lassen oder starken Schlägen aussetzen! Nur Original Verpackung verwenden! Unsachgemäßes Verpackungsmaterial kann beim Transport Schäden am Gerät verursachen. Lagerung Lagertemperatur : 0 bis +85°C Trocken lagern TR-Electronic GmbH 2012, All Rights Reserved Printed in the Federal Republic of Germany Page 14 of 68 TR - ECE - BA - DGB - 0091 - 02... -
Page 15: Technische Daten
Technische Daten 4 Technische Daten Die in den Technischen Daten angegebenen Informationen beziehen sich auf TR- Standardgeräte. Das Typenschild und ein eventuell dem Gerät beigelegtes Datenblatt sind daher zu beachten ! Alle Abmaße sind aus den kundenspezifischen Zeichnungen zu entnehmen. 4.1 Elektrische Kenndaten Versorgungsspannung Ausführung 256 Umdr. -
Page 16: Umgebungsbedingungen
Technische Daten 4.2 Umgebungsbedingungen Vibration, DIN EN 60068-2-6 ........100 m/s , Sinus 50-2000 Hz Schock, DIN EN 60068-2-27 ......... 1000 m/s , Halbsinus 11 ms - Störfestigkeit, DIN EN 61000-6-2 - Störaussendung, DIN EN 61000-6-3 Arbeitstemperatur ............0 °C…+60 °C Lagertemperatur ............ -
Page 17: Montage
Montage 5 Montage Das Mess-System wird über eine elastische Kupplung mit der Antriebswelle verbunden. Durch die Kupplung werden Abweichungen in axialer und radialer Richtung zwischen Mess-System und Antriebswelle aufgenommen. Zu große Lagerbelastungen werden dadurch vermieden. Der Zentrierbund mit der Passung g6 übernimmt die Zentrierung zur Welle. Die Befestigung an der Montageplatte erfolgt über die mitgelieferte Sechskantmutter M16x1. -
Page 18: Installation / Inbetriebnahmevorbereitung
Installation / Inbetriebnahmevorbereitung 6 Installation / Inbetriebnahmevorbereitung 6.1 Kabelspezifikation Signal Leitung Programmierschnittstelle (RS485+ / RS485–) min. 0,25mm , jeweils paarig verseilt und geschirmt Analog OUT / Analog GND Preset / Zählrichtung Versorgung min. 0,5mm , paarig verseilt und geschirmt 6.2 Störfestigkeit Um eine hohe Störfestigkeit des Systems gegen elektromagnetische Störstrahlungen zu erzielen, muss eine geschirmte Datenleitung verwendet werden. -
Page 19: Anbindung An Den Pc (Programmierung)
Installation / Inbetriebnahmevorbereitung 6.4 Anbindung an den PC (Programmierung) Was wird von TR-Electronic benötigt? Schaltschrankmodul Art.-Nr.: 490-00101 Programmier-Set Art.-Nr.: 490-00310: Kunststoff-Koffer, mit nachfolgenden Komponenten: – USB PC-Adapter V4 Umsetzung USB <--> RS485 – USB-Kabel 1,00 m Verbindungskabel zwischen PC-Adapter und PC –... -
Page 20: Analog - Schnittstelle, Grundfunktionalitäten
Installation / Inbetriebnahmevorbereitung 6.5 Analog – Schnittstelle, Grundfunktionalitäten 6.5.1 Automatische Bereichsumschaltung Der integrierte Digital-Analog-Wandler ist mit einer automatischen Bereichsumschal- tung ausgestattet, was in den kleineren Messbereichen eine höhere Genauigkeit zur Folge hat. Folgende Messbereiche werden unterstützt: Spannung 0…+5 V, 0…+10 V Strom 0…20 mA und 0…24 mA Der vorherrschende Messbereich wird durch die beiden Parameter Analogwert... -
Page 21: Betriebsart Analog-Spannung
Installation / Inbetriebnahmevorbereitung 6.5.2 Betriebsart Analog-Spannung Über die Analog-Schnittstelle wird die Mess-System-Position als Spannungswert ausgegeben und kann folgendermaßen berechnet werden: Verlauf der Ausgangsspannung Pos = (U * ML ) / U Abbildung 4: Ausgangsspannung in Abhängigkeit der Mess-System Ist-Position Prinzip-Schaltbild Abbildung 5: Analog-Ausgang Legende = gemessene Ausgangsspannung [V]... -
Page 22: Betriebsart Analog-Strom
Installation / Inbetriebnahmevorbereitung 6.5.3 Betriebsart Analog-Strom Über die Analog-Schnittstelle wird die Mess-System-Position als Stromwert ausgegeben und kann folgendermaßen berechnet werden: Verlauf des Ausgangsstroms Pos = (I * ML) / I Abbildung 6: Ausgangsstrom in Abhängigkeit der Mess-System Ist-Position Prinzip-Schaltbild Abbildung 7: Analog-Ausgang Legende = gemessener Ausgangsstrom [mA] = Max. -
Page 23: Preset-Justage-Funktion
Installation / Inbetriebnahmevorbereitung 6.6 Preset-Justage-Funktion Gefahr von Körperverletzung und Sachschaden durch einen Istwertsprung bei Ausführung der Preset-Justage-Funktion! Preset-Justage-Funktion sollte Mess-System-Stillstand ausgeführt werden, bzw. muss resultierende Istwertsprung programmtechnisch und anwendungstechnisch erlaubt sein! Zur Auslösung der Preset-Justage-Funktion kann das Mess-System auf dem Anschluss-Stecker mit einem Funktions-Eingang ausgestattet sein. -
Page 24: Positionierungen Im Stromlosen Zustand
Positionierungen im stromlosen Zustand 7 Positionierungen im stromlosen Zustand Gefahr von Körperverletzung und Sachschaden beim Wiedereinschalten des Mess-Systems nach Positionierungen im stromlosen Zustand durch Verschiebung des Nullpunktes! Werden beim Mess-System – Typ mit ≤ 4096 Umdrehungen mehr als 63 Umdrehungen im stromlosen Zustand ausgeführt, kann der Nullpunkt des Multi-Turn Mess-Systems verloren gehen! Sicherstellen, dass sich Positionierungen im stromlosen Zustand bei einem Multi-Turn Mess-System innerhalb von 63 Umdrehungen befinden. -
Page 25: Parametrierung Über Trwinprog
Parametrierung über TRWinProg 8 Parametrierung über TRWinProg 8.1 Grundeinstellungen 8.1.1 Drehrichtung bzw. Zählrichtung Wenn unter dem Parameter „Funktion externer Eingang“ Seite 28 die Funktion „Drehrichtung bzw. V/R-Funktion“ aktiv ist, ist dieser Parameter unwirksam und wird durch die Einstellung des externen Funktions-Eingangs überschrieben. Auswahl Beschreibung Default... -
Page 26: Multiturn
Parametrierung über TRWinProg 8.1.2.2 Multiturn Legt die Anzahl der Umdrehungen fest, bevor das Mess-System wieder bei null beginnt. Auswahl Beschreibung Default 0 Bit 1 Umdrehung 1 Bit 2 Umdrehungen 2 Bit 4 Umdrehungen 3 Bit 8 Umdrehungen 4 Bit 16 Umdrehungen 5 Bit 32 Umdrehungen 6 Bit... -
Page 27: Skalierungsparameter Bei Bis Zu 4096 Umdrehungen
Parametrierung über TRWinProg 8.1.3 Skalierungsparameter bei bis zu 4096 Umdrehungen Über die Skalierungsparameter kann die physikalische Auflösung des Mess-Systems verändert werden. Der ausgegebene Positionswert wird mit einer Nullpunktskorrektur und der eingestellten Zählrichtung verrechnet. Das Mess-System unterstützt keine Kommazahlen oder von 2er-Potenzen abweichende Umdrehungszahlen (Getriebefunktion). -
Page 28: Hysterese
Parametrierung über TRWinProg 8.1.4 Hysterese Bedingt durch magnetische Abtastungssystem können sich niederwertigsten Stelle (LSB-Bit) unerwünschte Flanken-Jitter ergeben. Um diesen Effekt aufzuheben, kann eine Hysterese von einem Schritt eingefügt werden. Auswahl Beschreibung Default Inaktiv Es wird keine Hysterese eingefügt Aktiviert Es wird eine Hysterese von einem Schritt eingefügt 8.1.5 Funktion externer Eingang Wenn das Mess-System auf dem Anschluss-Stecker mit einem Funktions-Eingang ausgestattet ist, kann hier die Funktion dieses Eingangs festgelegt werden. -
Page 29: Positionswerte
Parametrierung über TRWinProg 8.2 Positionswerte 8.2.1 Position Im Onlinezustand wird im Feld Position die aktuelle Mess-System-Position in Schritten angezeigt. Durch Eingabe eines Wertes in das Feld Position kann das Mess-System auf den gewünschten Positionswert gesetzt werden. Der Wert wird mit Ausführung der Funktion Daten zum Gerät schreiben übernommen. -
Page 30: Analog-Werte
Parametrierung über TRWinProg 8.3 Analog-Werte 8.3.1 Betriebsart Analog-Ausgang Auswahl Beschreibung Default keine Analog-Funktion Analog-Schnittstelle abgeschaltet Spannung (in mV) Betriebsart Analog-Spannung Strom (in µA) Betriebsart Analog-Strom 8.3.2 Startposition / Endposition Analog Über die beiden Parameter Startposition Analog und Endposition Analog kann der aktive Messbereich innerhalb der programmierten Messlänge in Schritten festgelegt werden. -
Page 31: Analogwert Bei Startposition / Endposition
Parametrierung über TRWinProg 8.3.3 Analogwert bei Startposition / Endposition Über die beiden Parameter Analogwert bei Startposition und Analogwert bei Endposition kann der aktive analoge Messbereich innerhalb der Grenzwerte von 0…+10 V bzw. 0-24 mA festgelegt werden. Dabei muss der Analogwert bei der Startposition kleiner als der Analogwert bei der Endposition gewählt werden. -
Page 32: Analog-Werte Begrenzen
Parametrierung über TRWinProg 8.3.4 Analog-Werte begrenzen Über den Parameter Analog-Werte begrenzen wird das Verhalten der analogen Ausgangsgröße an den programmierten Grenzen bestimmt. Wird Ja gewählt, dann werden die Analogwerte bei Überschreiten der Grenzen auf den jeweiligen programmierten Wert eingefroren. Wird Nein gewählt, dann laufen die Analogwerte bis zu den physikalischen Grenzen der Analog-Schnittstelle weiter. -
Page 33: Positionen Analog Und Analogwerte In Kombination
Parametrierung über TRWinProg 8.3.5 Positionen Analog und Analogwerte in Kombination Die unter Kapitel „Startposition / Endposition Analog“ und „Analogwert bei Startposition / Endposition“ aufgeführten Parameter werden meist in Kombination miteinander verwendet. Nachfolgend werden die Zusammenhänge dieser Parameter dargestellt. Abbildung 13: Positionen / Analogwerte in Kombination, Drehrichtung = CW; Zählrichtung = steigend Legende = analoge Ausgangsgröße in Volt oder Milli-Ampere = Maximalwert der analogen Ausgangsgröße [V, mA]... -
Page 34: Fehlerursachen Und Abhilfen
Fehlerursachen und Abhilfen 9 Fehlerursachen und Abhilfen Störung Ursache Abhilfe Gegen elektrische Störungen helfen eventuell isolierende Flansche Kupplungen aus elektrische Störungen Kunststoff, sowie geschirmte Kabel paarweise verdrillten Adern für Daten und Ver- sorgung, siehe Kapitel 6.1 „Kabelspezifikation“, Positionssprünge des Seite 18. Mess-Systems Kupplungen vermeiden mechanische übermäßige axiale und radiale... - Page 35 User Manual CMV-22 Analog Printed in the Federal Republic of Germany TR-Electronic GmbH 2012, All Rights Reserved 11/15/2012 TR - ECE - BA - DGB - 0091 - 02 Page 35 of 68...
