- Page 1 CUTTING EDGE WELDING HASZNÁLATI UTASÍTÁS IGBT inverter technológiás plazmavágógép beépített légkompresszorral CUT 50 COM PILOT...
- Page 2 FIGYELEM! A hegesztés és vágás veszélyes üzem, ha nem körültekintően dolgoznak könnyen bal- esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el figyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt! •...
- Page 3 BEVEZETÉS FŐBB PARAMÉTEREK BEÜZEMELÉS 6-8. MŰKÖDÉS ÓVINTÉZKEDÉSEK KARBANTARTÁS...
- Page 4 Bevezetés Először is köszönjük, hogy plazmavágó gépünket választotta és használja. Vágógép fejlett inverter technológiával készült és a nagy frekvenciájú, nagy teljesít- ményű IGBT egyenirányítja az áramot, majd PWM használatával a kimenő egyená- ramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban csökkentve a fő transzformátor tömegét és méreteit, 30%-al növelve a hatékonyságot.
- Page 5 1. Fő paraméterek CUT 50 COM PILOT Névleges hálózati feszültség (v) AC 230V ±10% 50/60Hz Névleges áramfelvétel (A) 32,8 Névleges teljesítmény (Kw) Üresjárati feszültség (V) Vágóáram tartomány (A) 20-40 Bekapcsolási idő (40 C - 10 min) 40A 60% Vágható anyagvastagság (darabolás)- acél (mm) ≤18...
- Page 6 2. Beüzemelés • A plazmavágógép beépített, gondozásmentes kompresszorral rendelkezik ezért külső sűrített levegő csatlakozás nincs a gépen. A beépített kompresszor auto- matikusan biztosítja a vágáshoz szükséges sűrített levegő mennyiségét és nyomását. • Vágópisztoly csatlakozóját csavarja rá az integrált kimenetre a gép elülső ré- szén és szorítsa meg az óramutató...
- Page 7 3-2. Vágás lépései ● Miután minden csatlakozást ellenőrzött, kapcsolja be a plazmavágó gépet; ● Állítsa be az áramerősséget a munkadarabnak megfelelően; ● Nyomja meg a vágópisztoly kapcsolóját, ekkor a levegő áramlani kezd a fúvókán keresztül; ● 2 mp múlva az őrív begyújt; ●...
- Page 8 Megjegyzések • Mikor vágáshoz készül, fogja a vágópisztolyt (ne érintse a munkadarabhoz!) és nyomja meg a vágópisztoly kapcsolóját. Ekkor a gyújtóív kialakul a fúvókán jelezve, hogy az elektróda, fúvóka stb. helyesen csatlakoznak. Ha nincs ív vagy gyenge, azt jelzi, hogy az elektróda és a fúvóka nem megfelelően csatlakoznak, ezért újra kell indítani leállítás után.
- Page 9 4. Óvintézkedések 4-1. Munkaterület 1. A plazmavágó készüléket pormentes, korróziót okozó gázoktól és gyúlékony anyagoktól men- tes, maximum 90% nedvességtartalmú helyiségben használja! 2. Szabadban kerülje a hegesztést, hacsak nem védett a napfénytől, esőtől, hótól; munkaterület hőmérséklete -10°C és +40°C között legyen. 3.
- Page 10 IWELD Ltd. 2314 Halásztelek II. Rákóczi Ferenc street 90/B Tel: +36 24 532-625 Fax: +36 24 532-626 Termék: CUT 50 COM PILOT IGBT inverter technológiás plazmavágógép beépített légkompresszorral Alkalmazott szabályok (1): EN ISO 12100:2011 EN 50199:1998 és EN 55011 2002/95/CE...
-
Page 11: Manual De Utilizare
CUTTING EDGE WELDING MANUAL DE UTILIZARE Aparat de taiere cu plasma tehnologie invertor IGBT. CUT 50 COM PILOT... - Page 12 ATENTIE! Pentru siguranţa dumneavoastră şi a celor din jur, vă rugăm să citiţi acest manual înainte de instalarea şi utilizarea echipamentului. Vă rugăm să folosiţi echipament de protecţie în timpul sudării sau tăierii. Pentru mai multe detalii, consultaţi instrucţiunile de utilizare. •...
- Page 13 INTRODUCERE PARAMETRII PUNEREA ÎN FUNCŢIUNE 16-18. FUNCŢIONAREA MĂSURI DE PRECAUŢIE ÎNTREŢINERE...
- Page 14 Introducere Mai întâi de toate, vă mulțumim pentru alegerea și utilizarea aparatelor noastre de plasma! Sudarea folosind tehnologia avansată și un invertor de înaltă frecvență, un curent rectificat IGBT de mare putere IGBT, iar apoi, folosirea curentului de ieșire PWM, face ca aparatul să...
- Page 15 1. Parametrii CUT 50 COM PILOT Tensiune de alimentare (V) AC 230V ±10% 50/60Hz Curent nominal de intrare 32,8 Putere absorbită (Kw) Tensiune în gol (V) Reglare curent de ieşire (A) 20-40 Raport sarcină de durată (40 C - 10 min) 40A 60% Max.
-
Page 16: Punerea În Funcţiune
2. Punerea în funcţiune • Mașina de tăiere cu plasmă este construit, compresor nu necesită întreținere Prin ur- mare, nu are nici o conexiune externă cu aer comprimat pe aparat. Compresorul încor- porat automat cantitatea emite necesară de presiune a aerului și de tăiere. •... - Page 17 3-2. Etapele de funcţionare După verificarea tuturor conexiunilor , porniți aparatul de tăiere cu plasmă ● Reglați puterea in functie de grosimea materialului pe care intenționați să-l taiati . ● Apăsați comutatorul de tăiere de pe pistolet. Aerul comprimat va iesi prin duza : în interval de 2 secunde, va fi aprins arcul pilot .
- Page 18 3-4. Comentarii • Când este gata să taie, pistoletul va (nu în contact cu piesa de lucru în modelul HF) și apă- sați comutatorul pistolet. Apoi plasma este format din duza electrod indicator, duza, etc. sunt conectate corect. Dacă nu există nici o sau sărac este plasma, indicând faptul că electrodul și duza nu este conectat în mod corespunzător, aceasta ar trebui să...
-
Page 19: Măsuri De Precauţie
Măsuri de precauţie 4-1. Spaţiul de lucru 1. Aparatul de sudare se va utiliza într-o încăpere fără praf, fără gaze corozive, fără materiale inflamabile, cu conținut de umiditate de maxim 90%. 2. Se va evita sudarea în aer liber, cu excepția cazurilor în care operațiunea este efectuată ferit de razele solare, de ploaie, de căldură;... - Page 20 Furnizorul: IWELD Ltd. 2314 Halásztelek Stragda II. Rákóczi Ferenc nr. 90/B Tel: +36 24 532-625 Fax: +36 24 532-626 CUT 50 COM PILOT Produsul: Aparat de taiere cu plasma tehnologie invertor IGBT incorporat compresor de aer Standardele aplicate (1): EN ISO 12100:2011 EN 50199:1998 şi EN 55011 2002/95/CE...

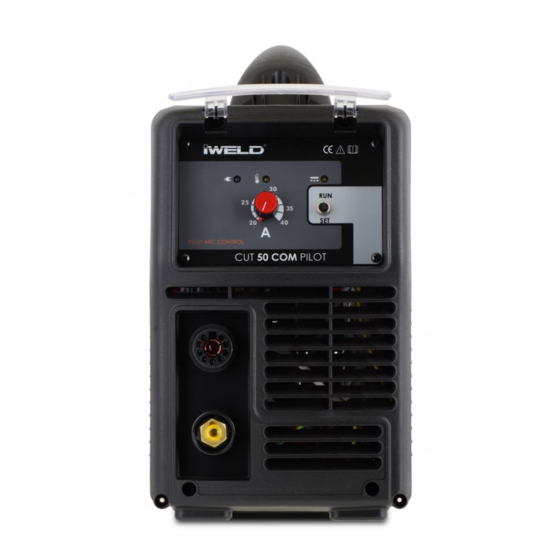

- Page 21 CUTTING EDGE WELDING USER’S MANUAL Manual Plasma Cutting Machine with IGBT Inverter Tech- nology and Built-in Compressor CUT 50 COM PILOT...
- Page 22 WARNING! Welding and cutting is dangerous to the operator, people in or near the working area, and the surrounding, if the equipment is not correctly operated. Therefore, the perfor- mance of welding/cutting must only be under the strict and comprehensive obser- vance of all relevant safety regulations.
- Page 23 AN INTRODUCTION TO DC WELDERS MAIN PARAMETERS INSTALLATION 26-28. OPERATION CAUTIONS MAINTENANCE...
- Page 24 Introduction First of all, thank you for choosing our cutting equipment and uses. Cutting using advanced technology and a high-frequency inverter , high power IGBT rectified current, and then by using the PWM output direct current makes it suitable for high-performance work , greatly reducing the weight and dimensions of the main transformer 30% increase in efficiency.
- Page 25 1. The main parameter CUT 50 COM PILOT Input power voltage (V) AC 230V ±10% 50/60Hz Rated input current(A) 32.8 Rated input power (KW) No-load voltage (V) Cutting current range (A) 20-40 Duty cycle(40 C - 10 min) 40A 60% Max.
-
Page 26: Installation
2. Installation Be sure to use this welding machine with the specified cutting gun, earth clamp together; otherwise, it will affect the welding performance and may damage the machine. • This device has a maintenance free built-in air compressor. Therefore you do not need external compressed air connection to operate the machine. - Page 27 3-2. Operation steps of cutting ● After checking all connections, turn on the plasma cutting machine. ● Adjust the power to the thickness you intend to cut. ● Press the cutting switch on the torch, you shall have compressed air coming out of the nozzle: within 2 seconds the pilot arc will be ignited.
- Page 28 3-4. Notices to Cutting • When preparing for cutting, hold the cutting gun (the cutting gun does not contact the workpiece for a model of non-contact arc striking) and press the gun switch; at this time, plasma arc will eject from the nozzle hole, indicating the electrode, noz- zle, etc., are installed correctly.
-
Page 29: Maintenance
4. Precautions 4-1. Working environment 1. Welding equipment free of dust, corrosive gas, non-flammable materials, up to 90% humidity for use! 2. Avoid welding outdoors unless protected from direct sunlight, rain, snow, work area tempera- ture must be between -10 °C and +40 °C. 3. - Page 30 CERTIFICATE OF EUROPEAN STANDARD Manufacturer: IWELD Ltd. 2314 Halásztelek II. Rákóczi Ferenc street 90/B Tel: +36 24 532-625 Fax: +36 24 532-626 CUT 50 COM PILOT Item: IGBT inverter technology plasma cutting power source with buil-in air-compressor Applied Rules (1): EN ISO 12100:2011...
- Page 36 www.iweld.hu...
