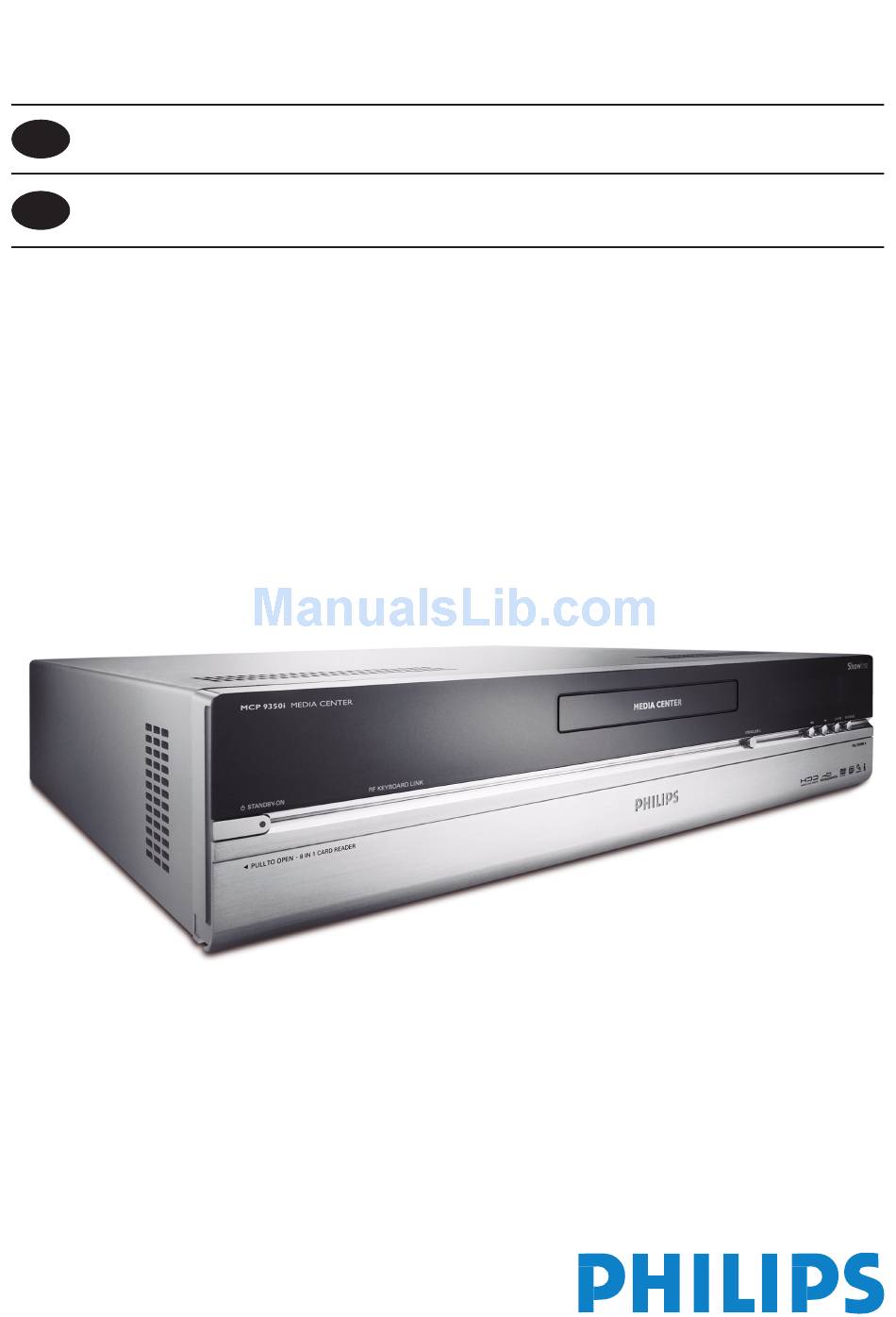

  • Page 1 Media Center Quick install guide Beknopte installatiehandleiding MCP9350i/22...
  • Page 2 Support If you need help with your MCP9350i, please visit the Philips support website: www.philips.com/support If the website does not provide the solution you are looking for, please contact the Philips helpdesk: 0906 1010 017 £ 0.15 / min...
  • Page 3: What's In The Box

    What’s in the box Media Center MCP9350i Remote control, Quick install guide 2 x AA batteries SCART cable DVI-D cable DVI-D to HDMI cable Digital audio cinch (coaxial) cable 2 x IR blaster for set-top box Stereo audio cinch cable S-Video cable Ethernet cable FM antenna cable...
  • Page 4: Table Of Contents

    Inserting batteries in the remote control ... 16 Connecting to the mains / Switching ON and to standby ... 17 Installing the wireless keyboard ... 18 3 Setup of your Philips Media Center ... 19 Microsoft Windows ® setup ... 19 Media Center setup wizard ... 20 Manual channel search ...
  • Page 5: Functional Overview

    Functional overview Front view 10 11 1 y STANDBY-ON Switches the Media Center ON and to standby (low- power mode). STANDBY/ON indicator (on the key) – Lights up orange when the Media Center is connected to the mains supply.The Media Center is then in low- power mode, consuming only minimum power.
  • Page 6: Rear View

    Rear view 1 RF IN - FM - Radio For connecting to the antenna system or to a roof- mounted FM antenna (with an impedance of 75 W (ohm). 2 RF IN - TV For connecting to the cable antenna system. 3 VIDEO IN 1 - S-Video Video input socket for connecting to the S-Video output socket of a TV, cable/satellite set-top box, DVD...
  • Page 7: Remote Control

    Opens Microsoft Windows ® XP Media Center edition home menu. 9 – Volume + Adjusts the volume of your Philips TV down (–) and up (+). For adjusting the volume of other TV brands, see the RC4370 User manual. 10 Mute (s) Mutes headphones output.
  • Page 8 12 0 - 9 digit keys Used to enter numbers or letters (depending on selected function) that are used to change TV channels, enter text into a Media Center search or text box, etc. 13 P 1 P (*) Previous program / channel. 14 CLEAR Deletes the previous selection you made (functions as the backspace key on a keyboard).
  • Page 9: Wireless Keyboard

    Wireless keyboard 1 Left and right mouse keys 2 Connect Connects the keyboard with the Media Center.To be used together with the CONNECT RF KEYBOARD key (17) on the front of the Media Center. 3 Back Returns to the previous screen. 4 Start Opens the Media Center menu.
  • Page 10: Installing Your Philips Media Center

    Installing your Philips Media Center CAUTION! Be sure the Media Center is switched off and disconnected from the mains before making any con- nections. Notes: – Unless indicated otherwise, all Media Center inputs and outputs mentioned are located on the rear of the Media Center.
  • Page 11 1. DVI-D connection (recommended) • Connect the DVI-D cable between the DVI-D IN soc- ket of the TV /monitor and the DVI OUT socket (7) of the Media Center.Tighten the screws on both connec- tors. Note: If your DVI-D TV / monitor is equipped with a fixed DVI-D connection cable, simply plug this cable into the DVI OUT socket (7) of the Media Center and tighten the screws.
  • Page 12: Connecting Video (e.g. Set-top Box)

    5. S-Video connection • Connect the S-Video cable between the S-VIDEO IN socket of the TV / monitor and the S-VIDEO OUT socket (6) of the Media Center. Note:When using normal PC applications, picture quality may not be optimal. Connecting video S-Video connection S-Video connection offers the best picture quality.
  • Page 13: Connecting Audio

    Connecting an IR-blaster 1 Remove the adhesive tape from the infrared sensor of the IR blaster. 3 Place the IR blaster in front of the IR receiver eye of the cable / satellite set-top box. 4 Connect the IR blaster cable to one of the IR BLASTER outputs (14) of the Media Center.
  • Page 14: Connecting To The Internet

    Connecting to the Internet The Media Center requires an Internet connection to access the Internet. Make sure you have access to a dial-up or bro- adband Internet connection before starting Media Center software setup. Contact your Internet service provider for more information about setting up your Internet connection.
  • Page 15 Wireless connection Wireless base stations (and wired Internet gateway rou- ters) share their broadband Internet access automatically within the network. Notes: – We strongly recommend the use of an encryption key to protect your network against intruders. – Wireless LAN antennas (802.11b/g) are already integrated in the set so there is no need for connecting a wireless USB adapter in order to integrate the Media Center in your wire- less netwerk.
  • Page 16: Connecting Antennas

    Connecting antennas TV antenna connection 1 Disconnect the TV antenna cable from the cable anten- na system. 2 Connect the 10 cm TV antenna cable to the RF IN TV socket (2) of the Media Center and to the cable antenna system.
  • Page 17: Connecting To The Mains / Switching On And To Standby

    Connecting to the mains / Switching ON and to standby Connecting to the mains After connecting all desired equipment as described, you can connect the Media Center to a wall socket. 1 Make sure all connections have been made before con- necting the Media Center to the mains supply.
  • Page 18: Installing The Wireless Keyboard

    Installing the wireless keyboard 1 Remove the battery compartment cover and insert three AA (1.5 V) batteries, noting the + and – configura- tion in the battery compartment. 2 Replace the cover. 3 Make sure the Media Center is connected to the mains. 4 Press the y STANDBY-ON key (1) to switch on the Media Center.
  • Page 19: Setup Of Your Philips Media Center

    Setup of your Philips Media Center Microsoft Windows After switching on your Media Center for the first time, the initial Microsoft Windows setup screen is displayed. Follow the on-screen instructions to complete this setup. Notes: – Before switching on the Media Center, be sure to switch on your monitor or TV first and select a channel for the Media Center on your TV.
  • Page 20: Media Center Setup Wizard

    Media Center setup wizard After finishing the initial Microsoft Windows setup,Windows restarts automatically and the Media Center setup wizard is displayed. Required Setup Media Center setup wizard guides you through the initial setup of the Media Center, including the steps required for your network connection and your broadband connection.
  • Page 21 4 a If you have a set-top box: • Select both tuners by checking both checkboxes. • Make sure that your set-top box and IR receiver cable are connected properly (see ‘Installation of your Philips Media Center – Connecting video equipment (e.g. a set-top box).
  • Page 22: Manual Channel Search

    Philips Media Manager add on transcoder Philips Media Manager (PMM) makes the music, photo, and movie files on your computer available for transfer from your computer to your television and audio system. The Media Center uses the new DVR-MS file format when recording video. DVR-MS stands for Digital Video Recorder- Microsoft ®...
  • Page 23: Changing Screen Resolution

    Changing screen resolution An important example of changing your Media Center’s settings is the change in screen resolution. 1 Press the key (8) on the remote control. 2 Select Settings and press the OK key (19). 3 Select Media Center Setup in the Settings (General) window and press the OK key (19).
  • Page 24: Adjusting Aspect Ratio

    Adjusting aspect ratio Aspect ratio is the relation between width and height of an image.The aspect ratio of the screen of a standard computer monitor and CRT (Cathode Ray Tube) TV set is 4:3.The 4 means 4 units wide, and the 3 means 3 units high. High-definition TV (HDTV) format is 16:9.
  • Page 25 1 – If vertical bars appear: adjust aspect ratio of your TV. – If horizontal bars appear: adjust aspect ratio of the played content (video or DVD) as decribed under B and C. – ‘Wide screen’ content (e.g. DVDs) is not always recorded with a 16:9 aspect ratio but slightly different. If this is the case, small horizontal bars might still appear.
  • Page 26: Additional Connections

    Additional connections Connecting a microphone • Connect a microphone to the MIC input (14) on the front of the Media Center. Connecting headphones 1 Connect headphones with a 3.5 mm jack to the HEADPHONE socket (13) on the front of the Media Center.
  • Page 27: Connecting A Portable Media Player (or Hdd Or Photo Camera)

    Connecting a portable media player • Connect the Firewire (IEEE1394 / i.LINK) connector of your portable media player (e.g. an MP3 player, Hard Disk Drive or photo camera) to the FIREWIRE (IEEE1394 / i.LINK) connector (16) on the front of the Media Center.
  • Page 28: Inserting Memory Cards

    Inserting memory cards The first time a memory card is inserted in one of the memory card drives (SMART MEDIA - 8, COMPACT FLASH TYPE 1 / 11, MICRODRIVE - 9, MMC/SD - 10 or MS/MS PRO - 11) of the Media Center, the explorer creates four new drive letters.
  • Page 29: Important Information

    Important information Data Loss Disclaimer Before sending the MCP9350i Media Center out for service, be sure to make a backup all data and remove all third party software. With respect to all service provided, it is your responsibility to back up the contents of your Media Center, including any data you have stored or software you have installed on the Media Center.
  • Page 30 • Wireless Fidelity (WiFi) certification, as defined by WECA (Wireless Ethernet Compatibility Alliance). Emissions Compliance Statements Any changes or modifications to the equipment not expressly approved by Philips could void the user’s authority to operate the equipment. Installation and use of this device must be in strict accordance with the instructions included in the user documentation provided with the product.
  • Page 31 3 Philips is committed to develop, produce and market products that cause no adverse health effects. 4 Philips confirms that, if its products are handled properly for their intended use, they are safe to use according to scien- tific evidence available today.
  • Page 32 Information to the Consumer Disposal of your old product Your product is designed and manufactured with high quality materials and components, which can be recycled and reused. When this crossed-out wheeled bin symbol is attached to a product it means the product is covered by the European Directive 2002/96/EC.
  • Page 33 Notes...
  • Page 34 Helpinformatie Voor helpinformatie over uw MCP9350i kunt u de Philips support site bezoeken: www.philips.com/support Biedt de website geen oplossing voor uw probleem, bel dan de Philips-helpdesk: Nederland 0900 0400 063 0,30/min.
  • Page 35: Inhoud Van De Verpakking

    Inhoud van de verpakking Media Center MCP9350i DVI-D naar HDMI verloopkabel Stereo-audiokabel (cinch) FM-antennekabel Draadloos toetsenbord 3 AA-batterijen Netspanningskabel (MCP 9350i/21) Afstandsbediening, 2 AA-batterijen SCART-kabel Digitale audiokabel (coax, cinch) S-Video-kabel Tv-antennekabel (1 m) Tv-antennekabel (10 cm) Netspanningskabel Netspanningskabel (MCP 9350i/22) Beknopte installatiehandleiding DVI-D-kabel 2x IR-blaster voor set-top box...
  • Page 36 1 Functiebeschrijving ... 5 Voorzijde ... 5 Achterzijde ... 6 Afstandsbediening ... 7 Draadloos toetsenbord ... 9 2 Philips Media Center installeren ... 10 Tv/monitor aansluiten ... 10 Video aansluiten (b.v. set-top box) ... 12 Audio aansluiten ... 13 Internet-verbinding aansluiten ... 14 Antennes aansluiten ...
  • Page 37: Functiebeschrijving

    Functiebeschrijving Voorzijde 10 11 1 y STANDBY-ON Zet Media Center AAN of in de stand standby (energie- besparende stand). STANDBY/ON-lampje (in de toets) – Oranje als Media Center op de netspanning is aange- sloten. Uw Media Center staat dan in de energiebe- sparende stand, waarbij nauwelijks energie wordt verbruikt.
  • Page 38: Achterzijde

    Achterzijde 1 RF IN - FM - Radio Aansluiting voor kabelantenne of een FM-buitenantenne (met een impedantie van 75 ohm), beide voor radio- ontvangst. 2 RF IN - tv Aansluiting voor een kabelantenne voor tv-ontvangst. 3 VIDEO IN 1 - S-Video Video-ingang voor aansluiting op de S-Video-uitgang van een tv, kabel/satelliet set-top box, dvd-speler/recorder enz.
  • Page 39: Afstandsbediening

    Opent het hoofdmenu van de Media Center-versie van Microsoft Windows ® XP. 9 – Volume + Verlaagt (–) of verhoogt (+) het volume van uw Philips-tv. Zie de gebruikershandleiding van de RC4370 voor de volume- regeling met tv’s van andere merken.
  • Page 40 12 Cijfertoetsen 0 - 9 Voor het invoeren van cijfers of letters (afhankelijk van de gekozen functie) voor het kiezen van tv-kanalen, het invoeren van tekst in een zoek- of tekstvenster van het Media Center enz. 13 P1 P (*) Naar vorige programma/kanaal gaan.
  • Page 41: Draadloos Toetsenbord

    Draadloos toetsenbord 1 Linker- en rechtermuisknop 2 Verbinden Toets voor verbinding tussen draadloos toetsenbord en Media Center. Deze toets wordt gebruikt in combinatie met de toets CONNECT RF KEYBOARD (17) op de voorzijde van het Media Center. 3 Terug Terug naar vorig scherm. 4 Start Opent het menu van het Media Center.
  • Page 42: Philips Media Center Installeren

    Philips Media Center installeren LET OP! Schakel altijd uw Media Center uit en trek de stekker uit het stopcontact voordat u kabels aansluit of losmaakt. Opmerkingen: – Tenzij anders is vermeld, bevinden alle in- en uitgangen van uw Media Center zich aan de achterzijde.
  • Page 43 1. DVI-D-verbinding (aanbevolen) • Sluit de DVI-D-kabel aan tussen de DVI-D IN-connec- tor van uw tv/monitor en de DVI OUT-connector (7) van het Media Center. Draai de schroefjes van de twee kabelconnectors vast. Opmerking: Als uw DVI-D tv/monitor een vast bevestigde DVI-D- kabel heeft, steek die kabel dan in de DVI OUT- connector (7) van het Media Center en draai de schroefjes vast.
  • Page 44: Video Aansluiten (b.v. Set-top Box)

    5. S-Video-verbinding • Sluit de S-Video-kabel aan tussen de S-VIDEO IN-con- nector van uw tv/monitor en de S-VIDEO OUT-con- nector (6) van het Media Center. Opmerking: Bij normale PC-toepassingen kan de beeldkwaliteit iets lager worden. Video aansluiten S-Video-verbinding Een S-Video-verbinding geeft de beste beeldkwaliteit. 1 Sluit de S-Video-kabel aan tussen de S-VIDEO OUT- connector van uw video-apparatuur en een van de S- VIDEO IN-connectors(3, 11) van het Media Center.
  • Page 45: Audio Aansluiten

    IR-blaster aansluiten 1 Verwijder het beschermende folie van de infraroodsen- sor op de IR-blaster. 3 Plaats de IR-blaster voor de IR-ontvanger van de kabel/satelliet set-top box. 4 Sluit het kabeltje van de IR-blaster aan op een van de IR BLASTER-uitgangen (14) van het Media Center. >...
  • Page 46: Internet-verbinding Aansluiten

    Internet-verbinding aansluiten Voor toegang tot het Internet heeft het Media Center een Internet-verbinding nodig. Controleer daarom of u met een wer- kende inbelverbinding of breedbandverbinding Internet-toegang hebt voordat u de software van uw Media Center gaat instel- len. Neem contact op met uw Internet Service Provider (ISP) voor meer informatie over uw Internet-verbinding. Het Media Center kan op drie manieren met het Internet worden verbonden: 1 via de Ethernet-kabel en een DSL-modem (Digital Subscriber Line), als u een bedraad netwerk hebt;...
  • Page 47 Draadloze verbinding Wireless base stations (en bedrade Internet gateway routers) delen hun breedband Internet-verbinding auto- matisch binnen het netwerk. Opmerkingen: – We raden u sterk aan een codeersleutel te gebruiken om uw netwerk tegen indringers te beveiligen. – Het Media Center heeft al ingebouwde antennes voor uw wireless LAN (802.11b/g).
  • Page 48: Antennes Aansluiten

    Antennes aansluiten Tv-antenne aansluiten 1 Trek de tv-antennekabel uit de kabelaansluiting. 2 Sluit de tv-antennekabel van 10 cm aan tussen de RF IN tv-connector (2) van het Media Center en de kabelaansluiting. Radio-antenne aansluiten 1 Sluit een coaxkabel (niet meegeleverd) aan op de RF IN FM-connector (1) van het Media Center.
  • Page 49: Netspanning Aansluiten / Inschakelen En Standby Zetten

    Netspanning aansluiten / INschakelen en standby zetten Op netspanning aansluiten Nadat u alle gewenste apparatuur zoals beschreven hebt aangesloten, kunt u het Media Center op een stopcontact aansluiten. 1 Controleer of u alle gewenste verbindingskabels hebt aangesloten voordat u het Media Center op een stop- contact aansluit.
  • Page 50: Draadloos Toetsenbord Activeren

    Daadloos toetsenbord activeren 1 Verwijder het dekseltje over het batterijvak en plaats drie AA-batterijen (1,5 V). Let daarbij op de juiste posi- tie van + en –. 2 Breng het dekseltje weer aan. 3 Zorg dat het Media Center op de netspanning is aange- sloten.
  • Page 51: Philips Media Center Instellen

    Philips Media Center instellen Microsoft Windows Nadat u het Media Center de eerste keer inschakelt, verschijnt het instelscherm voor Microsoft Windows.Volg de scher- minstructies om de instellingen uit te voeren. Opmerkingen: – Schakel het Media Center pas in nadat u uw monitor of tv hebt ingeschakeld en op uw tv een kanaal voor het Media Center hebt gekozen.
  • Page 52: Media Center Setup-wizard

    Media Center Setup-wizard Na afronding van de eerste setup van Microsoft Windows start Windows automatisch opnieuw op. Daarna verschijnt de Media Center Setup-wizard. Verplichte instellingen De Media Center Setup-wizard begeleidt u bij de eerste setup van uw Media Center, inclusief de instellingen die noodzakelijk zijn voor de netwerkverbinding en uw breedbandverbinding.
  • Page 53 4 a Als u een set-top box hebt: • Selecteer beide tuners door er een vinkje bij te zetten. • Controleer of uw set-top box en het kabeltje van uw IR-ontvanger correct zijn aangesloten. Zie ‘Philips Media Center installeren - Video aansluiten (b.v. set-top box)’.
  • Page 54: Handmatig Kanalen Zoeken

    Norton-installatieprogramma gestart. U hoeft alleen maar de instructies te volgen. Philips Media Manager add on transcoder Philips Media Manager (PMM) kunt u bestanden met muziek, foto’s en filmbeelden op uw computer geschikt maken voor weergave via uw televisietoestel of geluidsinstallatie.
  • Page 55: Beeldschermresolutie Wijzigen

    Beeldschermresolutie wijzigen Een belangrijk voorbeeld van het wijzigen van Media Center-instellingen is de schermresolutie. 1 Druk op de -toets (8) van de afstandsbediening. 2 Selecteer Instellingen en druk op de OK-toets (19). 3 Selecteer Media Center Setup in het venster Instellingen (Algemeen) en druk op de OK-toets (19).
  • Page 56: Hoogte-breedteverhouding Wijzigen

    Hoogte-breedteverhouding wijzigen De ‘aspect ratio’ is de verhouding tussen de breedte en de hoogte van het beeld. Bij een computermonitor of conventio- neel tv-toestel is die verhouding 4:3, d.w.z. de verhouding breed:hoog is 4:3. Bij een breedbeeld-tv en hoge-definitie-tv (HDTV) is die verhouding 16:9 (breed:hoog). Misschien hebben uw tv, content (afgespeelde video of dvd) en het Media Center onderling afwijkende beeldverhoudingen, zodat er horizontale of verticale balken in beeld verschijnen.
  • Page 57 1 – Als er verticale balken verschijnen: wijzig de hoogte-breedteverhouding van uw tv. – Als er horizontale balken verschijnen: wijzig de hoogte-breedteverhouding van de afgespeelde content (video of dvd) zoals aangegeven bij B en C. – ‘Wide screen’ content (b.v. van dvd’s) is niet altijd voor de verhouding 16:9 opgenomen, maar wijkt daarvan iets af. In dat geval kunnen toch smalle horizontale balken zichtbaar blijven.
  • Page 58: Overige Aansluitmogelijkheden

    Overige aansluitmogelijkheden Microfoon aansluiten • Op de MIC(rofoon)-ingang (14) het Media Center kunt u een microfoon aansluiten. Hoofdtelefoon aansluiten HEADPHONE-uitgang (13) aan de voorzijde 1 Op de van het Media Center kunt u een hoofdtelefoon met een plug van 3,5 mm aansluiten. 2 Het volume voor de hoofdtelefoon kunt u regelen met de toetsen 4 HEADPHONE VOLUME 3 (12).
  • Page 59: Draagbare Mediaspeler (of Hdd Of Fotocamera) Aansluiten

    Draagbare mediaspeler • Sluit de Firewire (IEEE1394 / i.LINK) connector van uw draagbare mediaspeler (b.v. een MP3-speler, harde schijf of fotocamera) aan op de FIREWIRE (IEEE1394 / i.LINK) connector (16) aan de voorzijde van het Media Center. Gebruik daarvoor een 4-polige Firewire (IEEE1394 / i.LINK) kabel (niet meegeleverd).
  • Page 60: Geheugenkaarten Plaatsen

    Geheugenkaarten plaatsen Als u voor de eerste keer een geheugenkaart in een van de sleuven (SMART MEDIA - 8, COMPACT FLASH TYPE 1 / 11 MICRODRIVE - 9, MMC/SD -10 of MS/MS PRO - 11) van het Media Center steekt, worden vier nieuwe sta- tionsletters aangemaakt.Voor elke gebruikte sleuf wordt een letter gemaakt.
  • Page 61: Belangrijke Informatie

    Belangrijke informatie Geen aansprakelijkheid voor verloren gegevens Als u het MCP9350i Media Center voor service terugstuurt, maak dan vooraf een backup van al uw gegevens en verwijder alle door u geïnstalleerde software van derden. Bij elke vorm van serviceverlening bent u zelf verantwoordelijk voor het maken van een backup van de contents op uw Media Center, inclusief alle gegevens en software van derden die u op het Media Center hebt geïnstalleerd.
  • Page 62 • Wireless Fidelity-certificaat (WiFi), vastgelegd door WECA (Wireless Ethernet Compatibility Alliance). Straling Elke niet uitdrukkelijk door Philips goedgekeurde aanpassing aan deze apparatuur kan tot gevolg hebben dat de toestemming tot het gebruik van de apparatuur vervalt. De opstelling en het gebruik van deze apparatuur moet nauwgezet voldoen aan de instructies in de bij het product gelever- de documentatie.
  • Page 63 2 Een van de belangrijkste principes van Philips is het nemen van alle noodzakelijke maatregelen die tot producten leiden die voldoen aan alle voorschriften over de gezondheid en veiligheid en aan alle wettelijke voorschriften en die ruim bin- nen de gestelde EMF-normen blijven zoals die op het moment van de productvervaardiging gelden.
  • Page 64 Informatie voor de consument Verwijdering van uw oude product Uw product is vervaardigd van kwalitatief hoogwaardige materialen en onderdelen, welke gerecycled en opnieuw gebruikt kunnen worden. Als u op uw product een doorstreepte afvalcontainer op wieltjes ziet, betekent dit dat het product valt onder de EU-richtlijn 2002/96/EC.
  • Page 65 Notes...
