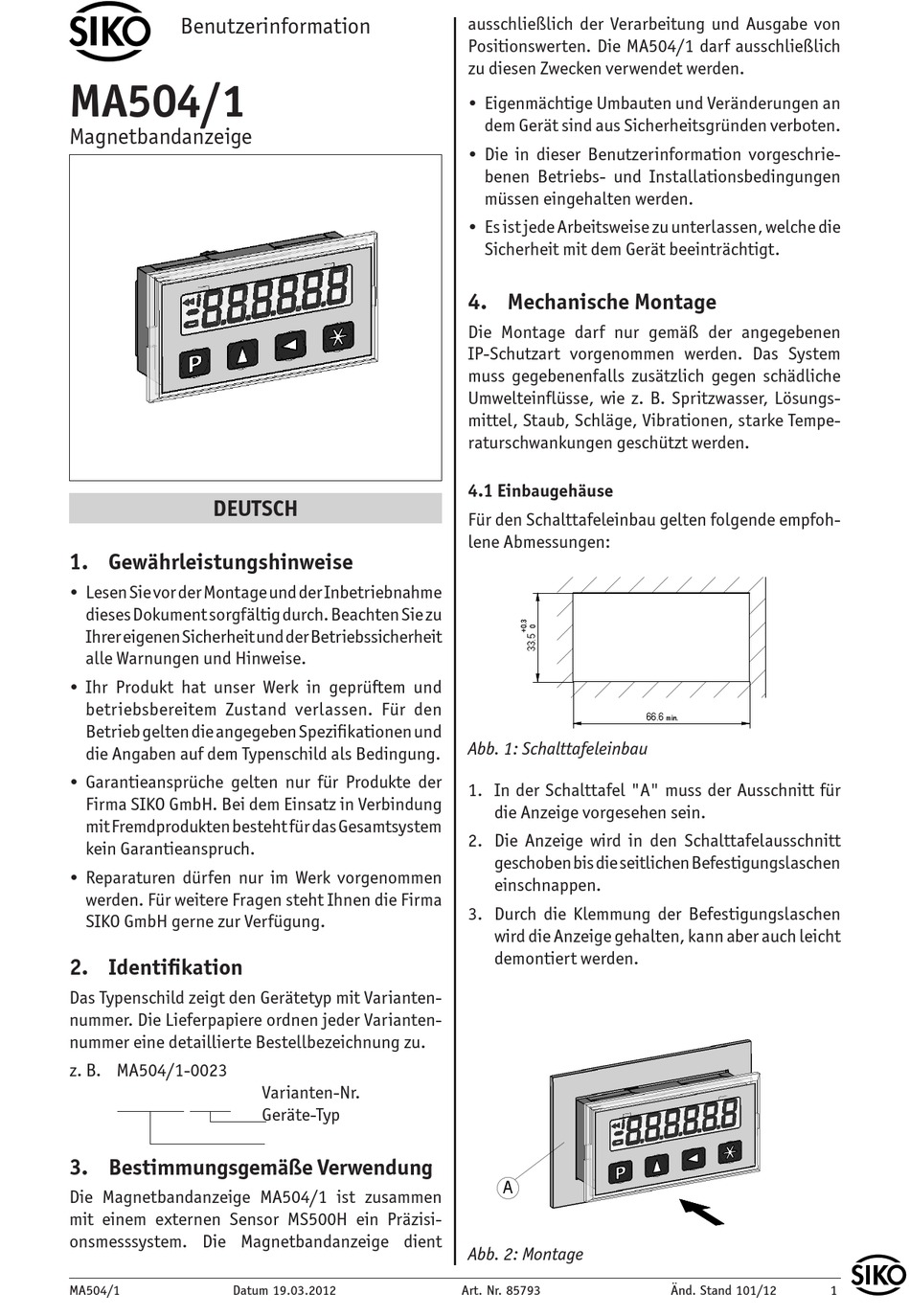

Benutzerinformation
MA504/1
Magnetbandanzeige
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument s orgfältig d urch. Beachten S ie zu
Ihrer e igenen S icherheit u nd d er B etriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen und
die Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z. B. MA504/1-0023
Varianten-Nr.
Geräte-Typ
3. Bestimmungsgemäße Verwendung

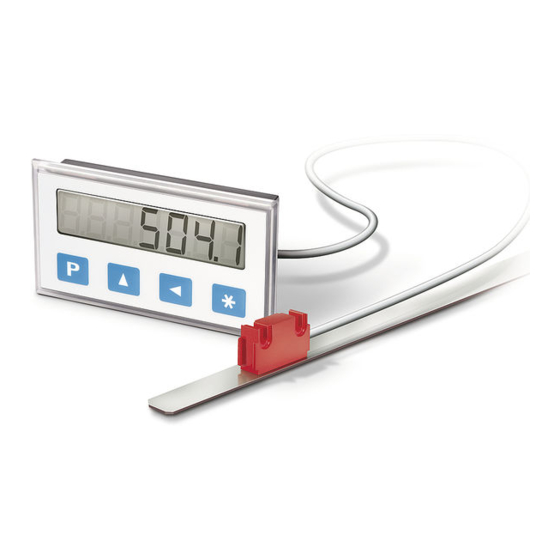

Die Magnetbandanzeige MA504/1 ist zusammen
mit einem externen Sensor MS500H ein Präzisi-
onsmesssystem. Die Magnetbandanzeige dient
MA504/1 Datum 19.03.2012
ausschließlich der Verarbeitung und Ausgabe von
Positionswerten. Die MA504/1 darf ausschließlich
zu diesen Zwecken verwendet werden.
• Eigenmächtige Umbauten und Veränderungen an
dem Gerät sind aus Sicherheitsgründen verboten.
• Die in dieser Benutzerinformation vorgeschrie-
benen Betriebs- und Installationsbedingungen
müssen eingehalten werden.
• Es ist jede Arbeitsweise zu unterlassen, welche die
Sicherheit mit dem Gerät beeinträchtigt.
4. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Das System
muss gegebenenfalls zusätzlich gegen schädliche
Umwelteinflüsse, wie z. B. Spritzwasser, Lösungs-
mittel, Staub, Schläge, Vibrationen, starke Tempe-
raturschwankungen geschützt werden.
4.1 Einbaugehäuse
Für den Schalttafeleinbau gelten folgende empfoh-
lene Abmessungen:
Abb. 1: Schalttafeleinbau
1. In der Schalttafel "A" muss der Ausschnitt für
die Anzeige vorgesehen sein.
2. Die Anzeige wird in den Schalttafelausschnitt
geschoben b is d ie s eitlichen B efestigungslaschen
einschnappen.
3. Durch die Klemmung der Befestigungslaschen
wird die Anzeige gehalten, kann aber auch leicht
demontiert werden.

Abb. 2: Montage
Art. Nr. 85793


Änd. Stand 101/12 1
