Summary of Contents for LEGRAND 035 86

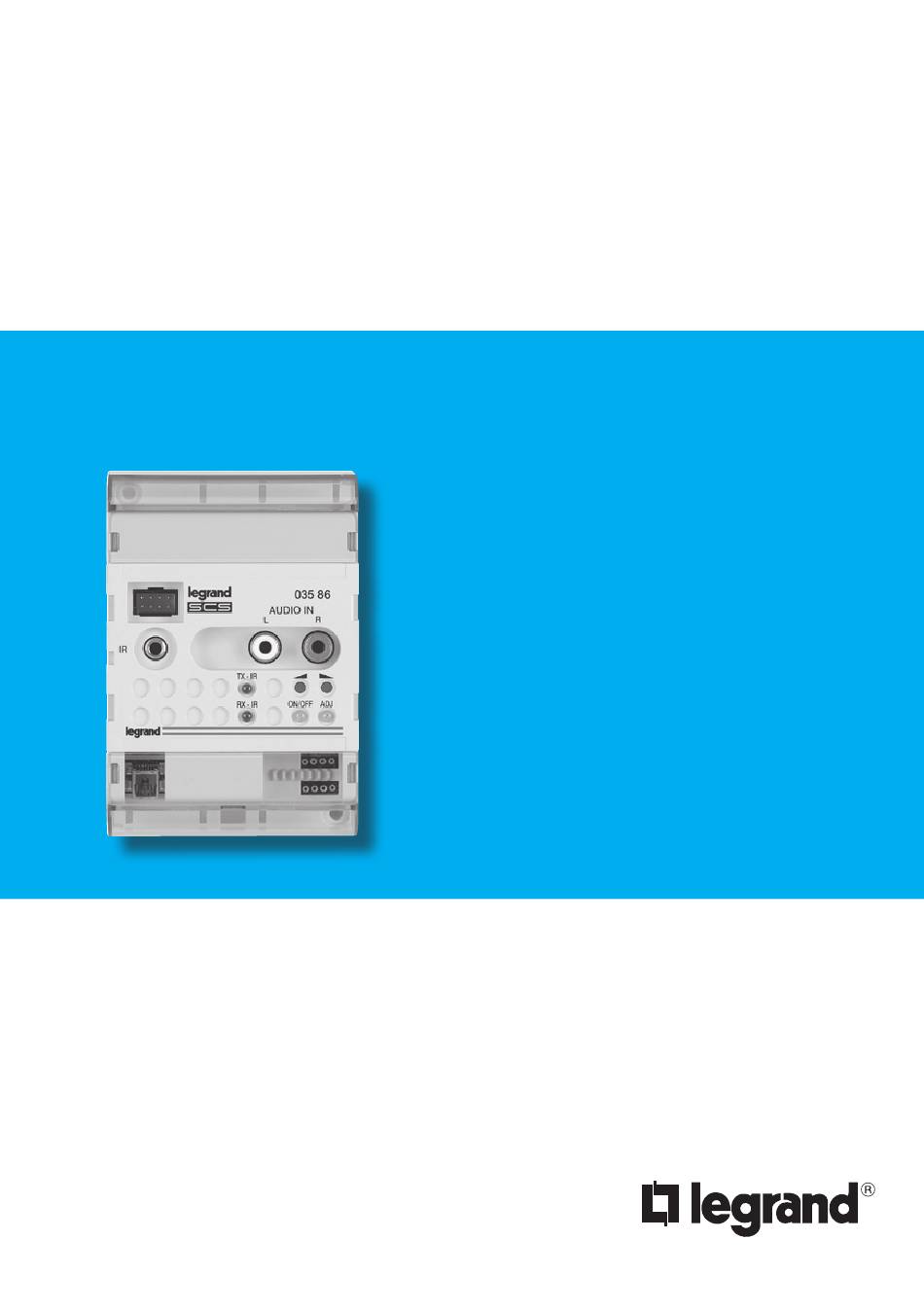

- Page 1 Stereo Control 035 86 Notice d’installation Installation manual Part. U2695C - 09/09-01 PC...
- Page 2 Français English...
-
Page 3: Table Of Contents
Table des matières 1 - Introduction __________________________________________________ 4 1.1 - Avertissements et conseils __________________________________________ 4 1.2 - Contenu de l’emballage ____________________________________________ 4 1.3 - Description générale ______________________________________________ 5 2 - Installation __________________________________________________ 6 2.1 - Schéma de branchement ___________________________________________ 6 3 - Configuration _________________________________________________ 8 3.1 - Programmation __________________________________________________ 8 3.2 - Rétablissement ___________________________________________________ 8... -
Page 4: Introduction
1.2 - Contenu de l’emballage L’emballage du Contrôle Stéréo contient: Contrôle Stéréo 035 86 Câble avec émetteur IR Câble RCA-RCA Câble du connexion au bus (2 mètres) -
Page 5: Description Générale
Le dispositif permet de mémoriser et de dupliquer des codes de télécommande à infrarouges sur une plage de fonctionnement comprise entre 30 Khz et 80 Khz. Contrôler attentivement cette caractéristique et au besoin contacter l’assistance technique Legrand pour s’assurer de la compatibilité. -
Page 6: Installation
IR). La distance maximum entre le dispositif et la source est de 1 m. Émetteur IR adhésif Bus diffusion sonore Câble BUS longueur Bornes 5 et 6 2 m (fourni) Contrôle stéréo 035 86 Capteur IR source stéréo Câble avec émetteur IR longueur 1,8 m (fourni) Câble RCA/RCA (fourni) Attention: ne pas augmenter la longueur du câble à... - Page 7 2 - Installation RECOMMANDATIONS Avant d’effectuer la programmation du Contrôle Stéréo, s’assurer que les piles de la télé- commande du système Hi-Fi sont suffisamment chargées. Contrôler la position du voyant de réception du système Hi-Fi et positionner le câble à émetteur IR à...
-
Page 8: Configuration
(indiquer le nombre de modules de l’installation Hi-Fi - ex.radio, cd, etc. - que le Contrôle Stéréo doit gérer). En cas d’utilisation de la matrice multicanal 035 86, il est possible de gérer un seul module du système Hi-Fi. Configurer par conséquent M1 = 1. -
Page 9: Éventuels Problèmes Et Solutions
4 - Éventuels problèmes et solutions PROBLÈME CAUSE SOLUTION Contrôler et éliminer la cause du Alimentateur installation en court-circuit. protection. Charger l’alimentateur. Le voyant ON/OFF (indicateur d’état) ne s’allume pas S’assurer de la présence de tension 24 – 27 Vdc sur la sortie OUT du Absence de tension 27 Vdc sur la nœud A/V de connexion. - Page 10 Appendice Caractéristiques techniques Contrôle Stéréo 035 86 CARACTÉRISTIQUES TECHNIQUES Tension d’alimentation 18 – 27 Vdc Absorption en stand-by 20 mA (max) Absorption en fonctionnement 40 mA (max) Température de fonctionnement 5 – 35 °C CARACTÉRISTIQUES AUDIO STÉRÉO Impédance d’entrée RCA 14 Kohm Sensibilité...
- Page 11 Contents 1 - Introduction _________________________________________________ 12 1.1 - Warnings and tips__ ______________________________________________ 12 1.2 - Package content _________________________________________________ 12 1.3 - General description ______________________________________________ 13 2 - Installation _________________________________________________ 14 2.1 - Wiring diagram __________________________________________________ 14 3 - Configuration ________________________________________________ 16 3.1 - Programming ___________________________________________________ 16 3.2 - Reset __________________________________________________________ 16 4 - Troubleshooting ______________________________________________ 17...
-
Page 12: Introduction
The manufacturer declines all responsibility for any damage due to incorrect use and/or use which does not conform to the instructions of this manual. 1.2 - Package content The Stereo Control package contains: Stereo Control 035 86 Cable with IR transmitter RCA-RCA cable Cable for connection to the BUS (2 metres) -
Page 13: General Description
BUS. The item enables you to store and replicate infrared remote control codes with an operating range between 30Khz and 80Khz. Carefully check this feature and if necessary contact Legrand’s technical assistance to verify its compatibility. -
Page 14: Installation
Adhesive IR transmitter Sound system BUS 2 m long BUS cable Terminals 5 and 6 (supplied) Stereo control 035 86 Stereo source IR detector 1.8 m long cable with IR transmitter(supplied) RCA/RCA cable (supplied) Please note: do not increase the cable length with an IR transmitter. If you use the Hi-fi... - Page 15 2 - Installation WARNINGS Before programming the Stereo Control, make sure that the remote control batteries of your Hi-Fi are sufficiently charged. Check the position of the Hi-Fi system LED and place the cable with the IR transmitter at a maximum distance of 1 cm from it. Make sure there is only one Hi-Fi LED (it is not possible to manage several source-LEDs).
-
Page 16: Configuration
Connect the BUS cable and then the RCA-RCA cable and the IR jack. 3.1 - Programming To program item 035 86 use the StereoControlConfig software supplied in the CD which comes with the device, referring to its manual. 3.2 - Reset... -
Page 17: Troubleshooting
4 - Troubleshooting PROBLEM CAUSE SOLUTION Check and eliminate the cause of Power supply unit in protection the short-circuit. mode. Replace the power supply unit. The ON/OFF LED (status indicator) does not light up Make sure there is 24 – 27 Vdc at the OUTPUT of the A/V Node to No 27 Vdc on the BUS terminal of which it is connected. -
Page 18: Appendix
Appendix Technical data Stereo Control 035 86 RATING PLATE DATA Supply voltage: 18 – 27 Vdc Absorption in stand-by 20 mA (max) Absorption in operation 40 mA (max) Operating temperature 5 – 35 °C AUDIO STEREO FEATURES RCA input impedance... - Page 20 Legrand reserves at any time the right to modify the contents of this booklet and to communicate, in any form and modality, the changes brought to the same. World Headquarters and International Department 87045 LIMOGES CEDEX FRANCE : 33 5 55 06 87 87 Fax : 33 5 55 06 74 55 www.legrandelectric.com...
