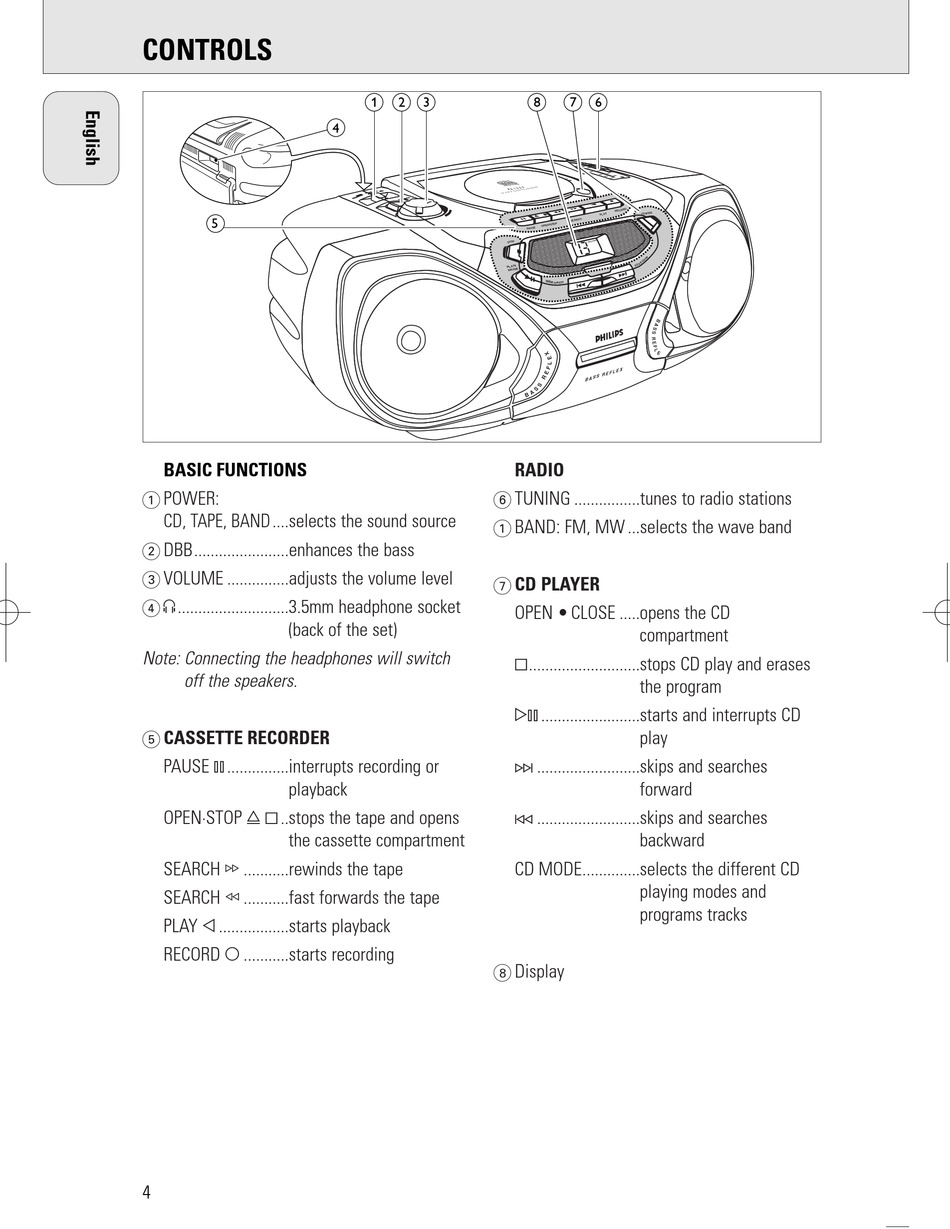

CONTROLS
5
BASIC FUNCTIONS
1 POWER:
CD, TAPE, BAND ....selects the sound source
2 DBB.......................enhances the bass
3 VOLUME ...............adjusts the volume level
4 p...........................3.5mm headphone socket
(back of the set)
Note: Connecting the headphones will switch
off the speakers.
5 CASSETTE RECORDER
PAUSE ; ...............interrupts recording or
playback
OPEN·STOP / 9 ..stops the tape and opens
the cassette compartment
SEARCH 6 ...........rewinds the tape
SEARCH 5 ...........fast forwards the tape
PLAY 1 .................starts playback
RECORD 0 ...........starts recording
4
1
2
3
4
8
7
6
RADIO
6 TUNING ................tunes to radio stations
1 BAND: FM, MW ...selects the wave band
7 CD PLAYER
OPEN • CLOSE .....opens the CD
compartment
9...........................stops CD play and erases
the program
2; ........................starts and interrupts CD
play
§ .........................skips and searches
forward
∞ .........................skips and searches
backward
CD MODE..............selects the different CD
playing modes and
programs tracks
8 Display
Advertisement
Table of Contents
Related Manuals for Philips AZ1050/00
Summary of Contents for Philips AZ1050/00
- Page 1 CONTROLS BASIC FUNCTIONS 1 POWER: CD, TAPE, BAND ...selects the sound source 2 DBB...enhances the bass 3 VOLUME ...adjusts the volume level 4 p...3.5mm headphone socket (back of the set) Note: Connecting the headphones will switch off the speakers. 5 CASSETTE RECORDER PAUSE ;...
-
Page 2: Power Supply
Batteries (optional) Open the battery compartment of the set and insert 6 batteries, type R20, UM-1 or D-cells (preferably alkaline). Remove batteries if they are flat or if the set is not going to be used for a long time. Batteries contain chemical substances, so they should be disposed of properly. -
Page 3: Basic Functions
BASIC FUNCTIONS Switching the set on and off Set the POWER slider to the desired sound source: CD, TAPE, or BAND (for radio). The set is switched off when the POWER slider is set to and the keys of the tape deck are released. Note: If you use batteries, switch the set off after use. - Page 4 Playing a CD 1 Set the POWER slider to CD. 2 Press OPEN • CLOSE to open the CD compartment. 3 Insert an audio CD (printed side up) and close the CD compartment. ™ The CD player starts and scans the contents list of the CD. Then, the CD player stops.
-
Page 5: Search Backward
CD PLAYER Search backward and forward ∞ Selecting another track Briefly press the ∞ or § button once/several times to skip to the beginning of the current, previous or subsequent track(s). During CD play: CD play continues automatically with the selected track. When CD play is stopped: Press 2;... -
Page 6: Erasing The Program
CD MODE: Programming track numbers You can select a number of tracks and store these in the memory in the desired sequence. You can store any track more than once. A maximum of 20 tracks can be stored in the memory. 1 When CD play is stopped, select the desired track with ∞... -
Page 7: Cassette Recorder
CASSETTE RECORDER Playing a cassette 1 Set the POWER slider to TAPE. 2 Press OPEN·STOP / 9 to open the cassette compartment. 3 Insert a recorded cassette with the open side upwards and close the cassette compartment. 4 Press PLAY 1 to start playback. 5 Press 6 or 5 to rewind or fast forward the tape. -
Page 8: Recording From The Radio
Recording from the CD player – CD synchro start 1 Set the POWER slider to CD. 2 Insert a CD and, if desired, program the track numbers. 3 Press OPEN·STOP / 9 to open the cassette compartment. 4 Insert a blank, unprotected, cassette and close the cassette compartment. -
Page 9: General Information
GENERAL INFORMATION General maintenance Do not expose the set, batteries, CDs, or tapes to humidity, rain, sand, or excessive heat (caused by heating equipment or direct sunlight). The mechanical parts of the set contain self-lubricating bearings and must not be oiled or lubricated! You can clean the set with a soft, slightly dampened, lint-free cloth. -
Page 10: Troubleshooting
WARNING Under no circumstance should you try to repair the set yourself as this will invalidate the guarantee. Problem Possible cause No sound, VOLUME is not adjusted. no power Headphones are connected. Mains cable is not securely connected. Batteries are flat. Batteries are inserted incorrectly. - Page 11 COMMANDES FONCTIONS DE BASE 1 POWER: CD, TAPE, BAND ...sélection de la source audio 2 DBB...amélioration des basses 3 VOLUME ...réglage du volume 4 p...prise pour écouteurs 3,5 mm Remarque: dès que vous branchez la fiche, les haut-parleurs sont désactivés. 5 PLATINE CASSETTE PAUSE ;...
- Page 12 Piles (en option) Ouvrez le compartiment à piles de l’appareil et insérez 6 piles de type R20, UM-1 ou D (alcalines de préférence). Retirez les piles lorsqu’elles sont usées ou si l’appareil doit rester inutilisé pendant une période prolongée. Les piles contiennent des substances chimiques et doivent donc être traitées comme des déchets spéciaux.
-
Page 13: Fonctions De Base
FONCTIONS DE BASE Mise en marche et arrêt Réglez le commutateur coulissant POWER sur la source audio voulue: CD, TAPE, or BAND (pour la radio). L’appareil est arrêté lorsque le commutateur coulissant POWER est en position O O F F F F /TAPE et que les touches des deux platines cassettes sont relâchées. -
Page 14: Lecteur De Cd
Pour lire un CD 1 Réglez le commutateur coulissant POWER sur CD. 2 Appuyez sur OPEN • CLOSE pour ouvrir le compartiment 3 Introduisez un CD audio (face imprimée vers le haut) et refermez le compartiment. ™ Le lecteur d CD se met en marche et balaye la liste du contenu du CD, puis s’arrête. - Page 15 LECTEUR DE CD Recherche en arrière et en avant ∞ Sélection d’un autre morceau Appuyez brièvement sur la touche ∞ ou § à une ou plusieurs reprises pour sauter au début du morceau en cours ou d’un morceau précédent ou suivant. Pendant la lecture CD: La lecture continue automatiquement avec le morceau choisi.
-
Page 16: Lecture Programmée
CD MODE: programmation des morceaux Vous pouvez sélectionner une série de morceaux et les enregistrer en mémoire dans l’ordre voulu. Vous pouvez programmer un morceau quelconque plus d’une fois. La mémoire peut enregistrer 20 morceaux au maximum. 1 La lecture CD étant arrêtée, sélectionnez le morceau voulu avec ∞... -
Page 17: Platine Cassette
PLATINE CASSETTE Lecture d’une cassette 1 Amenez le commutateur coulissant POWER en position TAPE. 2 Appuyez sur OPEN·STOP / 9 pour ouvrir un compartiment cassette. 3 Introduisez une cassette enregistrée, face ouverte vers le haut, et refermez le compartiment. 4 Appuyez sur PLAY 1 pour démarrer la lecture. 5 Appuyez sur les touches 6 ou 5 pour le rebobinage rapide ou le bobinage de la bande. - Page 18 Enregistrement depuis le lecteur de CD – CD synchro start 1 Réglez le commutateur coulissant POWER sur CD. 2 Introduisez un CD et programmez éventuellement les morceaux voulus. 3 Appuyez sur la touche OPEN·STOP / 9 pour ouvrir le compartiment cassette. 4 Introduisez une cassette vierge non protégée et fermez le compartiment cassette.
-
Page 19: Informations Générales
INFORMATIONS GÉNÉRALES Entretien général Evitez d’exposer l’appareil, les piles, les CD ou les cassettes à l’humidité, à la pluie ou à une chaleur excessive (chauffage ou exposition directe au soleil). Les éléments mécaniques de l’appareil sont dotés de paliers autolubrifiants qui n’ont pas besoin d’être huilés ou lubrifiés! Vous pouvez nettoyer l’appareil avec un chiffon doux légèrement humide, ne peluchant pas. -
Page 20: Recherche De Pannes
ATTENTION N'essayez en aucun cas de réparer votre appareil vous-même, sous peine d'invalider la garantie. Problème Cause possible Pas de son, Volume mal réglé. pas de courant Ecouteurs raccordés. Cordon d’alimentation mal raccordé. Piles usées. Piles mal installées. Vous avez tenté de passer de l’alimentation secteur au fonctionnement sur piles sans retirer la fiche.
