SolConeX Reparatursteckdose 16 A

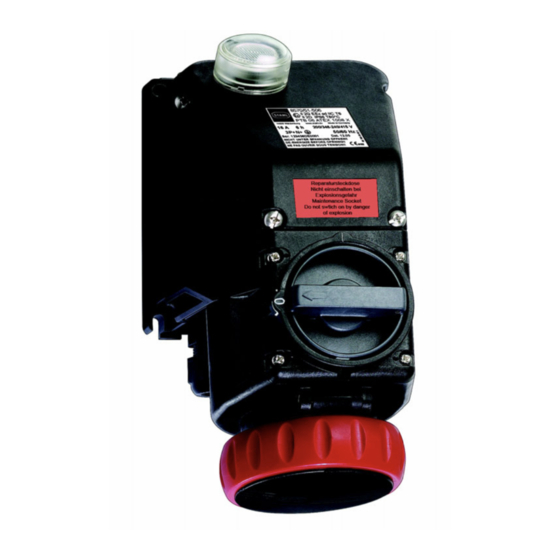

SolConeX 16 A maintenance socket
Reihe 8570/51
Series 8570/51
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SolConeX and is the answer not in the manual?

Questions and answers

Related Manuals for Stahl SolConeX

Summary of Contents for Stahl SolConeX

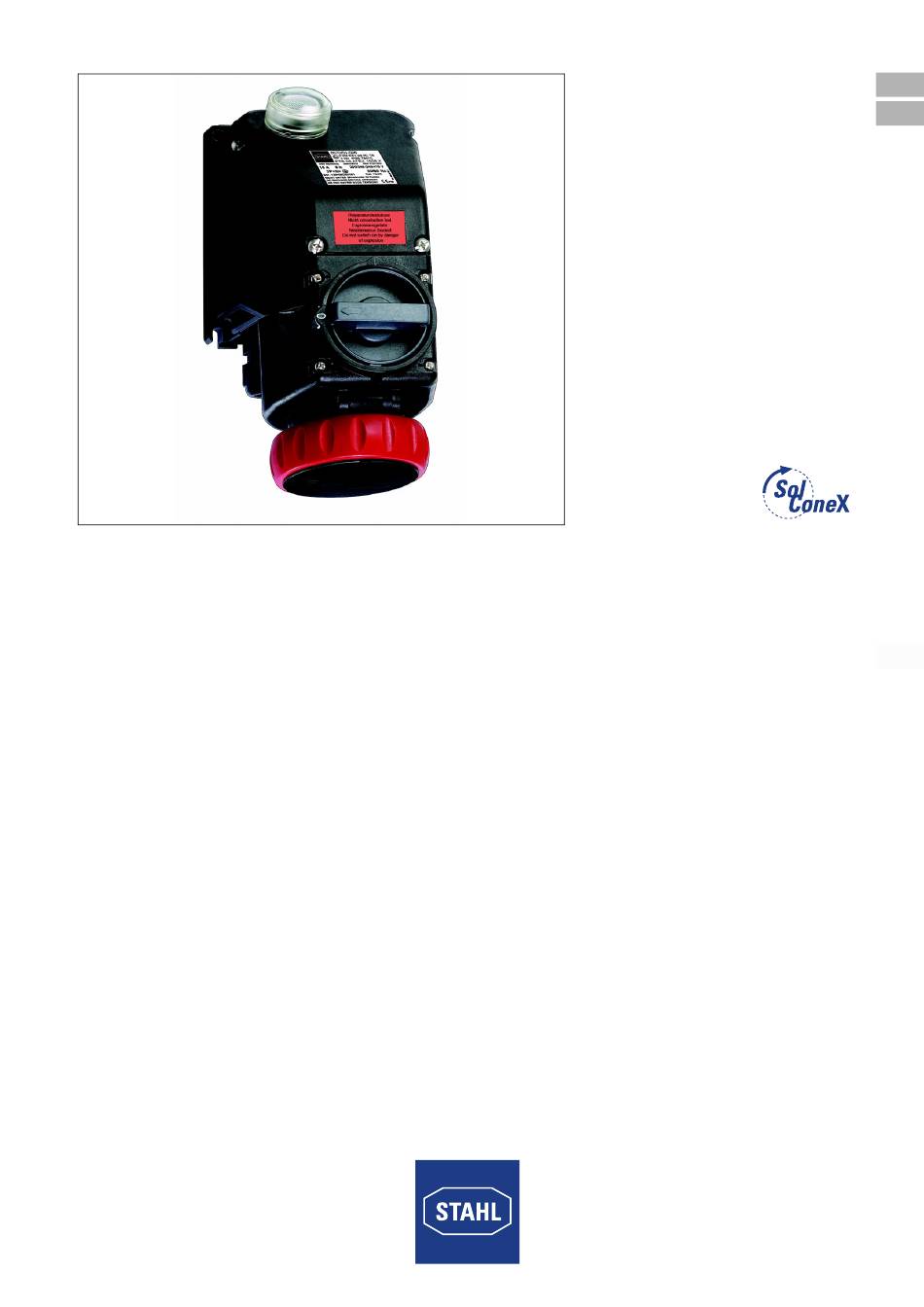

  • Page 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN SolConeX Reparatursteckdose 16 A SolConeX 16 A maintenance socket Reihe 8570/51 Series 8570/51...
