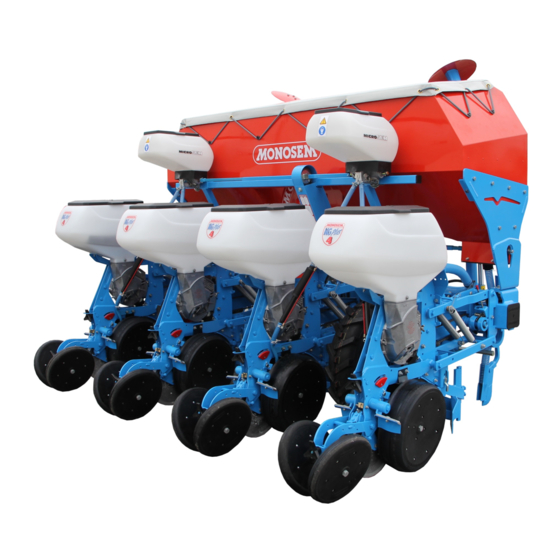

Monosem NG Plus 4 Manual
  1. Manuals
  2. Brands
  3. Monosem Manuals
  4. Farm Equipment
  5. NG Plus 4
  6. Manual

Monosem NG Plus 4 Manual

Planter
