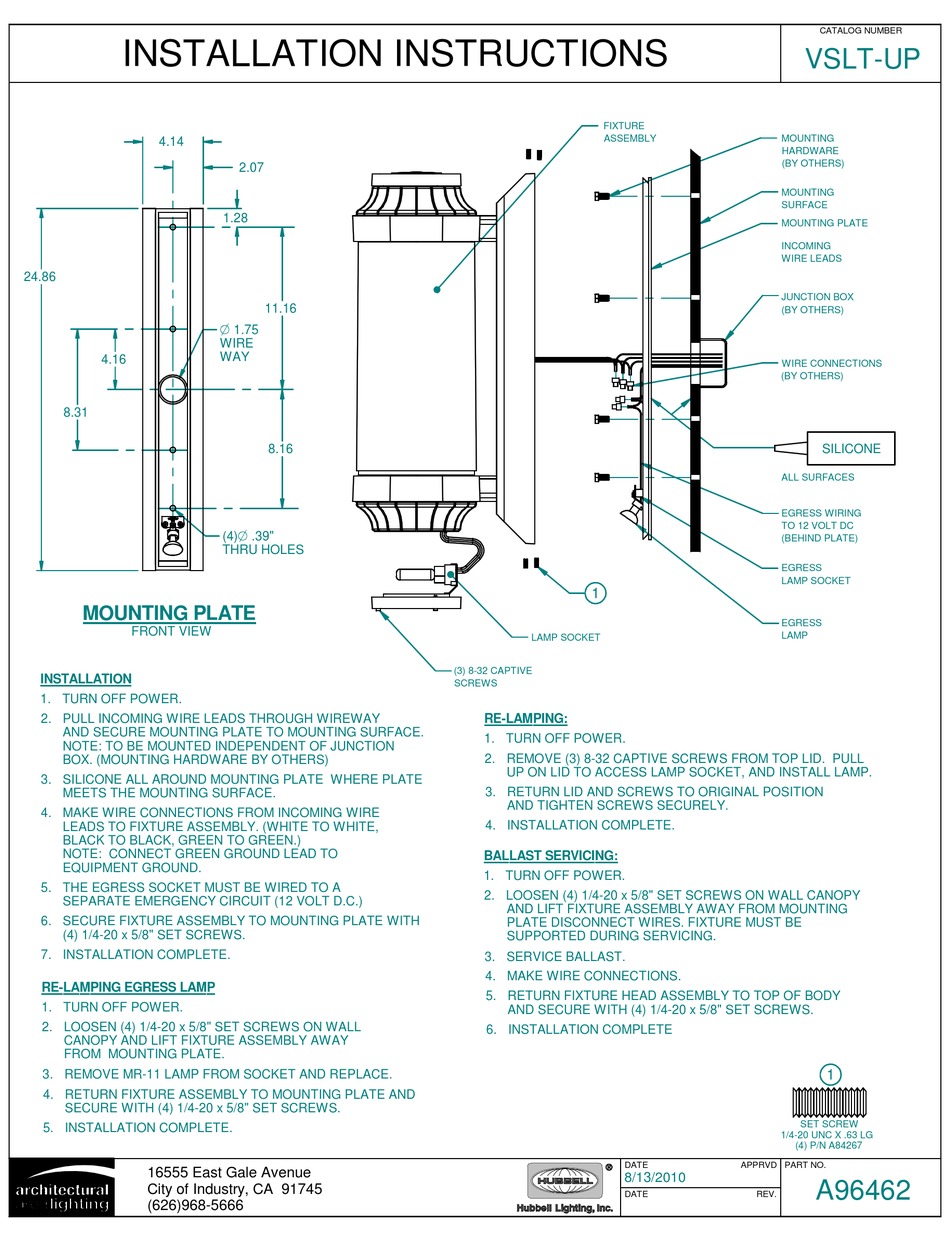

INSTALLATION INSTRUCTIONS

4.14
24.86
4.16
8.31

MOUNTING PLATE

FRONT VIEW

INSTALLATION

1.
TURN OFF POWER.
2.
PULL INCOMING WIRE LEADS THROUGH WIREWAY
AND SECURE MOUNTING PLATE TO MOUNTING SURFACE.
NOTE: TO BE MOUNTED INDEPENDENT OF JUNCTION
BOX. (MOUNTING HARDWARE BY OTHERS)
3.
SILICONE ALL AROUND MOUNTING PLATE WHERE PLATE
MEETS THE MOUNTING SURFACE.
4.
MAKE WIRE CONNECTIONS FROM INCOMING WIRE
LEADS TO FIXTURE ASSEMBLY. (WHITE TO WHITE,
BLACK TO BLACK, GREEN TO GREEN.)
NOTE: CONNECT GREEN GROUND LEAD TO
EQUIPMENT GROUND.
5.
THE EGRESS SOCKET MUST BE WIRED TO A
SEPARATE EMERGENCY CIRCUIT (12 VOLT D.C.)
6.
SECURE FIXTURE ASSEMBLY TO MOUNTING PLATE WITH
(4) 1/4-20 x 5/8" SET SCREWS.
7.
INSTALLATION COMPLETE.
RE-LAMPING EGRESS LAMP
1. TURN OFF POWER.
2.
LOOSEN (4) 1/4-20 x 5/8" SET SCREWS ON WALL
CANOPY AND LIFT FIXTURE ASSEMBLY AWAY
FROM MOUNTING PLATE.
3.
REMOVE MR-11 LAMP FROM SOCKET AND REPLACE.
4.
RETURN FIXTURE ASSEMBLY TO MOUNTING PLATE AND
SECURE WITH (4) 1/4-20 x 5/8" SET SCREWS.
5.
INSTALLATION COMPLETE.
16555 East Gale Avenue
City of Industry, CA 91745
(626)968-5666
2.07
1.28
11.16
O
1.75
WIRE
WAY
8.16
O
(4)
.39"
THRU HOLES
FIXTURE
ASSEMBLY
1
LAMP SOCKET
(3) 8-32 CAPTIVE
SCREWS

RE-LAMPING:

1.
TURN OFF POWER.
2.
REMOVE (3) 8-32 CAPTIVE SCREWS FROM TOP LID. PULL
UP ON LID TO ACCESS LAMP SOCKET, AND INSTALL LAMP.
3.
RETURN LID AND SCREWS TO ORIGINAL POSITION
AND TIGHTEN SCREWS SECURELY.
4.
INSTALLATION COMPLETE.

BALLAST SERVICING:

1. TURN OFF POWER.
2.
LOOSEN (4) 1/4-20 x 5/8" SET SCREWS ON WALL CANOPY
AND LIFT FIXTURE ASSEMBLY AWAY FROM MOUNTING
PLATE DISCONNECT WIRES. FIXTURE MUST BE
SUPPORTED DURING SERVICING.
3.
SERVICE BALLAST.
4.
MAKE WIRE CONNECTIONS.
5.
RETURN FIXTURE HEAD ASSEMBLY TO TOP OF BODY
AND SECURE WITH (4) 1/4-20 x 5/8" SET SCREWS.
6.
INSTALLATION COMPLETE
DATE
8/13/2010
DATE
CATALOG NUMBER
VSLT-UP
MOUNTING
HARDWARE
(BY OTHERS)
MOUNTING
SURFACE
MOUNTING PLATE
INCOMING
WIRE LEADS
JUNCTION BOX
(BY OTHERS)
WIRE CONNECTIONS
(BY OTHERS)
SILICONE
ALL SURFACES
EGRESS WIRING
TO 12 VOLT DC
(BEHIND PLATE)
EGRESS
LAMP SOCKET
EGRESS
LAMP
1
SET SCREW
1/4-20 UNC X .63 LG
(4) P/N A84267
APPRVD
PART NO.
A96462
REV.
