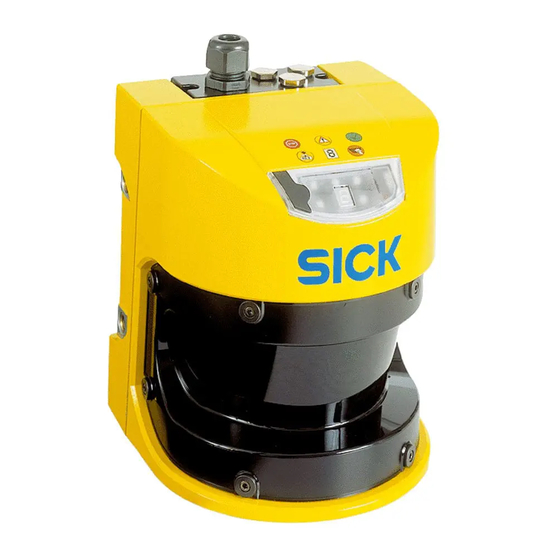

SICK S3000 Mounting Instruction

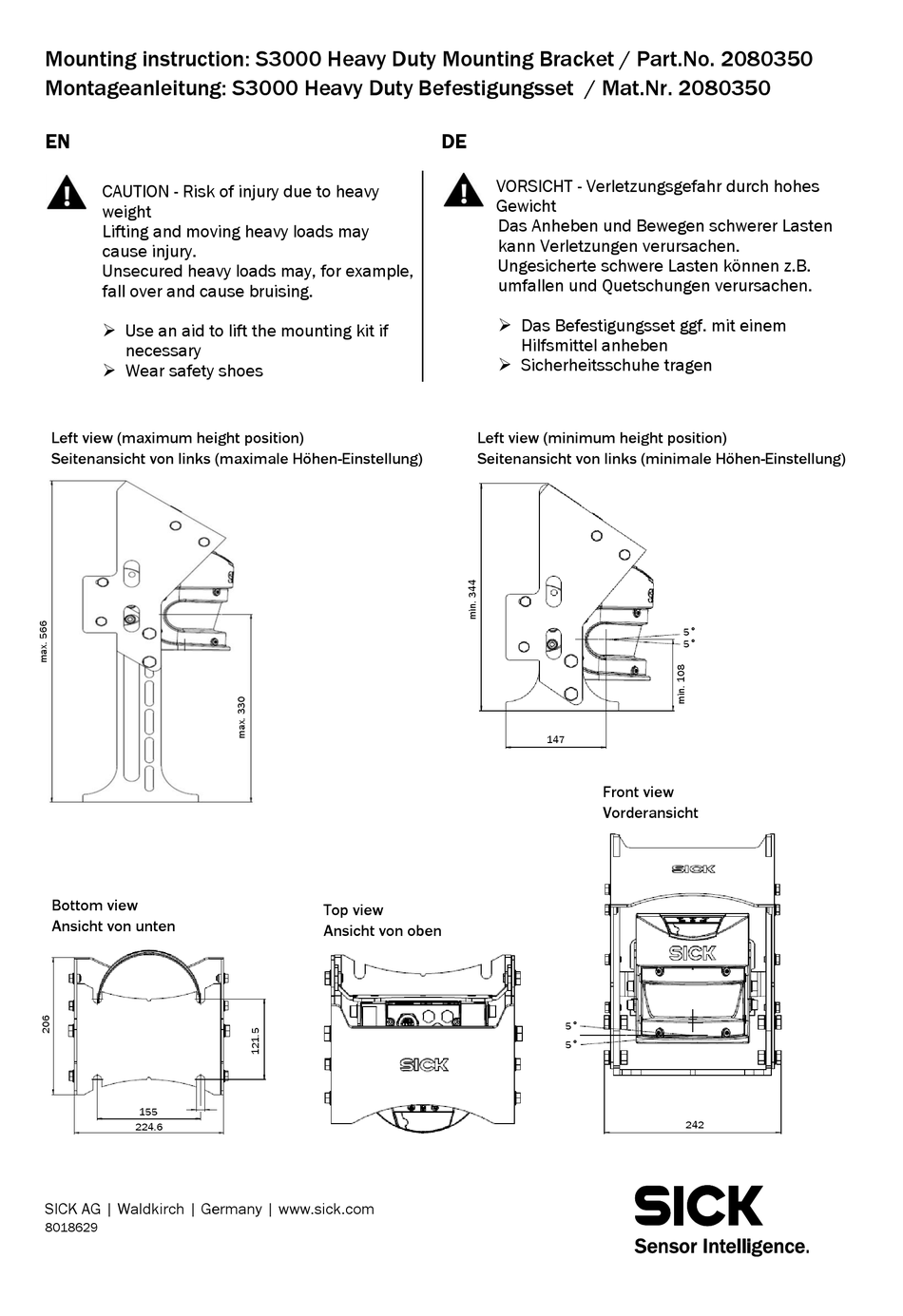

Mounting instruction: S3000 Heavy Duty Mounting Bracket / Part.No. 2080350
Montageanleitung: S3000 Heavy Duty Befestigungsset / Mat.Nr. 2080350
EN
CAUTION - Risk of injury due to heavy
weight
Lifting and moving heavy loads may
cause injury.
Unsecured heavy loads may, for example,
fall over and cause bruising.
 Use an aid to lift the mounting kit if
necessary
 Wear safety shoes
Left view (maximum height position)
Seitenansicht von links (maximale Höhen-Einstellung)
Bottom view
Ansicht von unten
155
224.6
SICK AG | Waldkirch | Germany | www.sick.com
8018629
DE
Left view (minimum height position)
Seitenansicht von links (minimale Höhen-Einstellung)
Top view
Ansicht von oben
VORSICHT - Verletzungsgefahr durch hohes
Gewicht
Das Anheben und Bewegen schwerer Lasten
kann Verletzungen verursachen.
Ungesicherte schwere Lasten können z.B.
umfallen und Quetschungen verursachen.
 Das Befestigungsset ggf. mit einem
Hilfsmittel anheben
 Sicherheitsschuhe tragen
147
Front view
Vorderansicht
°
5
°
5
°
5
°
5
242
