Related Manuals for Marq GAMUTPAR H7
Summary of Contents for Marq GAMUTPAR H7

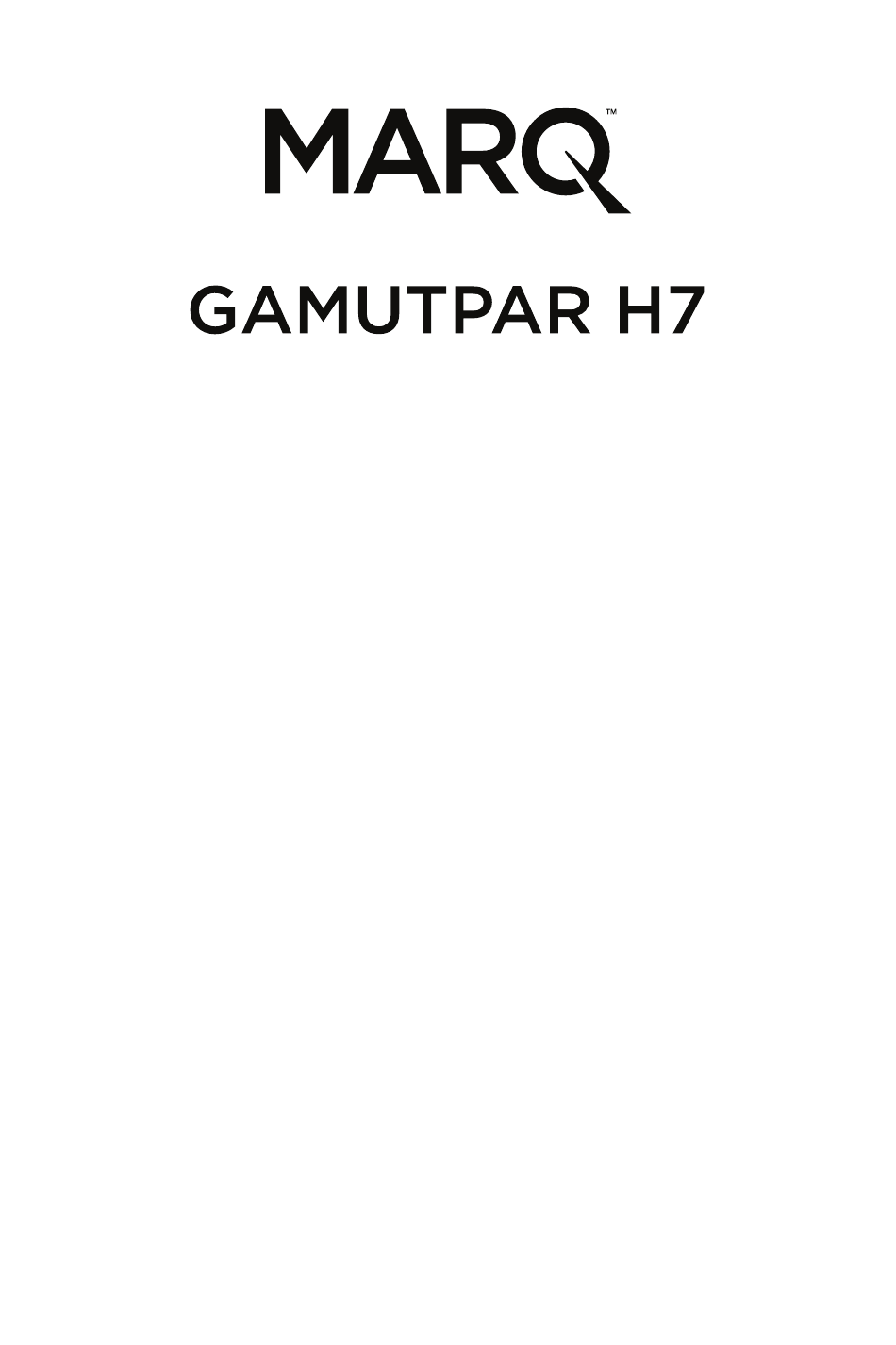

- Page 1 English (2–10) User Guide Español (11–19) Guía del usuario Français (20–28) Guide d’utilisation Italiano (29–37) Guida per l’uso Deutsch (38–46) Benutzerhandbuch English (47) Appendix...
-
Page 2: Box Contents
User Guide (English) Introduction Box Contents Gamut PAR H7 User Guide Power Cable Safety & Warranty Manual Signal Cable Support For the latest information about this product (documentation, technical specifications, system requirements, compatibility information, etc.) and product registration, visit marqlighting.com. For additional product support, visit marqlighting.com/support. - Page 3 Features Bottom Panel 1. Power In: Use a standard power cable (included) to connect this input to a power outlet. 2. Power Out: Use a standard power cable to connect this output to an additional fixture. This connection will supply power to the additional fixture when this one is connected a power outlet.
-
Page 4: Power Information
Setup Note: Items not listed under the Introduction > Box Contents are sold separately. Power Information Before connecting the fixture to a power outlet, make sure the power cable is not crimped or damaged. Also, make sure the power outlet’s voltage is within the range stated on this product (on its housing or decal). - Page 5 Follow these steps to use a safety cable (not included) to secure the fixture to a truss. recommend using safety cable with a diameter of at least 3 mm and a load capacity of at least 79.2 lbs. (35.9 kg). Linking When using multiple Gamut PAR H7 fixtures, you can link (“daisy-chain”) them so that each each fixture supplies power and/or sends DMX data to the next one.
-
Page 6: Operation
Operation Menu Options To use the menu: • Press Enter to select a menu, setting, or option. • Press Menu to return to the previous menu. • Use the Up and Down buttons to change the currently shown setting or option. Menu Submenu Setting /... -
Page 7: Dmx Functions
DMX Functions You can control Gamut PAR H7 by linking it to a DMX controller. See below for charts of the available functions. 11-Channel Operation Channel Function Value Description Dimmer 000–255 Master dimmer, all colors, dark (000) to bright (255) Red Dimmer 000–255 Red linear dimmer, dark (000) to bright (255) - Page 8 11-Channel Operation (continued) Channel Function Value Description Color Presets 080–083 C-20: A+UV (continued) 084–087 C-21: W+UV 088–091 C-22: R+G+B 092–095 C-23: R+G+A 096–099 C-24: R+G+W 100–103 C-25: R+G+UV 104–107 C-26: R+B+A 108–111 C-27: R+B+W 112–115 C-28: R+B+UV 116–119 C-29: R+A+W 120–123 C-30: R+A+UV 124–127...
- Page 9 11-Channel Operation (continued) Channel Function Value Description Color Presets 208–211 C-52: G+B+A+W (continued) 212–215 C-53: G+B+A+UV 216–219 C-54: G+B+W+UV 220–223 C-55: G+A+W+UV 224–227 C-56: B+A+W+UV 228–231 C-57: R+G+B+A+W 232–235 C-58: R+G+B+A+UV 236–239 C-59: R+G+B+W+UV 240–243 C-60: R+G+A+W+UV 244–247 C-61: R+B+A+W+UV 248–251 C-62: G+B+A+W+UV 252–255...
- Page 10 8-Channel Operation Channel Function Value Description Dimmer 000–255 Master dimmer, all colors, dark (000) to bright (255) Red Dimmer 000–255 Red linear dimmer, dark (000) to bright (255) Green Dimmer 000–255 Green linear dimmer, dark (000) to bright (255) Blue Dimmer 000–255 Blue linear dimmer, dark (000) to bright (255) Amber Dimmer...
-
Page 11: Contenido De La Caja
Guía del usuario (Español) Introducción Contenido de la caja Gamut PAR H7 Guía de usuario Cable de alimentación Manual de seguridad y garantía Cable de señal Soporte Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas, requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite marqlighting.com. Para obtener soporte adicional del producto, visite marqlighting.com/support. -
Page 12: Panel Inferior
Características Panel inferior 1. Entrada de corriente: Utilice el cable de corriente estándar (incluido) para conectar esta entrada a una toma de corriente. 2. Salida de corriente: Utilice un cable de corriente estándar para conectar esta salida a un artefacto de iluminación adicional. Esta conexión suministrará... -
Page 13: Instalación
Instalación Nota: Los elementos que no se enumeran en Introducción > Contenidos de la caja se venden por separado. Información sobre la corriente Antes de conectar el artefacto de iluminación a una toma de corriente, asegúrese de que el cable de corriente no esté... -
Page 14: Suministro Eléctrico
Siga estos pasos a fin de utilizar un cable de seguridad (no se incluye) para sujetar el artefacto de iluminación a una viga. Recomendamos utilizar cable de seguridad con un diámetro de al menos 3 mm y una capacidad de carga de al menos 35,9 kg (79.2 lb). -
Page 15: Operación
Operación Menú de opciones Para utilizar el menú: • Pulse Enter para seleccionar un menú, ajuste u opción. • Pulse Menu para volver al menú anterior. • Utilice los botones arriba y abajo para cambiar el ajuste o la opción que se muestra actualmente. - Page 16 Funciones de DMX Puede controlar el Gamut PAR H7 enlazándolo con un controlador DMX. Consulte a continuación las tablas con las funciones disponibles. Funcionamiento de 11 canales básico Función Valor Descripción Atenuador 000-255 Atenuador principal, todos los colores, del más oscuro (000) al más claro (255) Atenuador rojo 000-255...
- Page 17 Funcionamiento de 11 canales (continuación) básico Función Valor Descripción Presets de colores 072-075 C-18: A+UV (continuación) 076-079 C-19: M+B 080-083 C-20: M+UV 084-087 C-21: B+UV 088-091 C-22: R+V+A 092-095 C-23: R+V+M 096-099 C-24: R+V+B 100-103 C-25: R+V+UV 104-107 C-26: R+A+M 108-111 C-27: R+A+B 112-115...
- Page 18 Funcionamiento de 11 canales (continuación) básico Función Valor Descripción Presets de colores 208-211 C-52: V+A+M+B (continuación) 212-215 C-53: V+A+M+UV 216-219 C-54: V+A+B+UV 220-223 C-55: V+M+B+UV 224-227 C-56: A+M+B+UV 228-231 C-57: R+V+A+M+B 232-235 C-58: R+V+A+M+UV 236-239 C-59: R+V+A+B+UV 240-243 C-60: R+V+M+B+UV 244-247 C-61: R+A+M+B+UV 248-251...
- Page 19 Funcionamiento de 8 canales básico Función Valor Descripción Atenuador 000-255 Atenuador principal, todos los colores, del más oscuro (000) al más claro (255) Atenuador rojo 000-255 Atenuador lineal rojo, del más oscuro (000) al más claro (255) Atenuador verde 000-255 Atenuador lineal verde, del más oscuro (000) al más claro (255) Atenuador azul...
- Page 20 Guide d’utilisation (Français) Présentation Contenu de la boîte Gamut PAR H7 Guide d’utilisation Câble d’alimentation Consignes de sécurité et informations concernant la garantie Câble de signal Assistance technique Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la configuration requise, la compatibilité...
-
Page 21: Caractéristiques
Caractéristiques Panneau inférieur 1. Entrée d’alimentation : Utilisez câble d’alimentation fourni pour brancher cette entrée à une prise secteur. 2. Sortie d’alimentation : Utilisez câble d’alimentation standard afin de relier cette sortie à un deuxième projecteur. Cette sortie permet d’alimenter un deuxième projecteur lorsque celui- ci est branché... -
Page 22: Installation
Installation Remarque : Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément. Alimentation électrique Avant de relier le projecteur à une source d’alimentation, veuillez vous assurer que le câble d’alimentation n’est pas n’est ni tordu ni endommagé. La tension de la prise secteur doit être dans la plage de tensions indiquée sur cet appareil (sur le boîtier ou l’étiquette). -
Page 23: Raccordement En Série
Veuillez suivre étapes suivantes afin de sécuriser le projecteur à pont utilisant un câble de sécurité (non inclus). Nous vous recommandons d’utiliser un câble de sécurité avec un diamètre d’au moins 3 mm et une capacité de charge d’au moins 35,9 kg (79.2 lb). Raccordement en série Lorsque vous utilisez plusieurs projecteurs Gamut PAR H7, vous pouvez les raccorder en série afin que chaque projecteur alimente et/ou transmette des données DMX au projecteur suivant. -
Page 24: Options Menu
Fonctionnement Options menu Pour utiliser le menu : • Appuyez sur Enter pour sélectionner un menu, un paramètre ou une option. • Appuyez sur Menu pour revenir au menu précédent. • Utilisez les touches Up et Down pour modifier le paramètre ou l’option sélectionnée à l’écran. Menu Sous-menu Paramètre/... - Page 25 Fonctions DMX Vous pouvez commander le Gamut PAR H7 en le raccordant à un contrôleur DMX. Reportez-vous au tableau pour connaître les fonctions disponibles. Fonctionnement à 11 canaux Canal Fonction Valeur Description Gradateur 000–255 Gradateur principal, toutes les couleurs, sombre (000) à lumineuse (255) Gradateur rouge 000–255...
- Page 26 Fonctionnement à 11 canaux (suite) Canal Fonction Valeur Description Préréglages de couleur 076–079 C-19 : A+W (suite) 080–083 C-20 : A+UV 084–087 C-21 : W+UV 088–091 C-22 : R+V+B 092–095 C-23 : R+V+A 096–099 C-24 : R+V+W 100–103 C-25 : R+V+UV 104–107 C-26 : R+B+A 108–111...
- Page 27 Fonctionnement à 11 canaux (suite) Canal Fonction Valeur Description Préréglages de couleur 208–211 C-52 : V+B+A+W (suite) 212–215 C-53 : V+B+A+UV 216–219 C-54 : V+B+W+UV 220–223 C-55 : V+A+W+UV 224–227 C-56 : B+A+W+UV 228–231 C-57 : R+V+B+A+W 232–235 C-58 : R+V+B+A+UV 236–239 C-59 : R+V+B+W+UV 240–243...
- Page 28 Fonctionnement à 8 canaux Canal Fonction Valeur Description Gradateur 000–255 Gradateur principal, toutes les couleurs, sombre (000) à lumineuse (255) Gradateur rouge 000–255 Gradateur linéaire rouge, sombre (000) à lumineuse (255) Gradateur vert 000–255 Gradateur linéaire vert, sombre (000) à lumineuse (255) Gradateur bleu 000–255 Gradateur linéaire bleu, sombre (000) à...
-
Page 29: Guida Per L'uso (Italiano)
Guida per l’uso (Italiano) Introduzione Contenuti della confezione Gamut PAR H7 Guida per l’uso Cavo di alimentazione Manuale di sicurezza e garanzia Cavo di segnale Assistenza Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina marqlighting.com. - Page 30 Caratteristiche Pannello inferiore 1. Ingresso di alimentazione: servirsi di un cavo standard di alimentazione (in dotazione) per collegare questo ingresso a una presa di alimentazione. 2. Uscita di alimentazione: servirsi di un cavo alimentazione standard collegare questa uscita a un ulteriore accessorio. Questo collegamento fornirà...
- Page 31 Configurazione Nota bene: elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente. Informazioni sull’alimentazione Prima di collegare la lampada a una fonte di alimentazione, assicurarsi che il cavo di alimentazione non sia schiacciato o danneggiato. Assicurarsi inoltre che la tensione della presa elettrica rientri nell’intervallo indicato sul prodotto (sull’alloggiamento o su un adesivo).
- Page 32 Procedere come segue servirsi di un cavo di sicurezza (non in dotazione) per fissare in maniera sicura la luce a una trave. Raccomandiamo utilizzare un cavo di sicurezza di minimo 3 mm di diametro e una capacità di carico di almeno 35,9 kg (79.2 lb).
-
Page 33: Operazione
Operazione Opzioni menu Per utilizzare il menu: • Premere Enter per selezionare un menu, impostazione o opzione. • Premere Menu per tornare al menu precedente. • Servirsi dei tasti Up e Down per modificare le impostazioni o le opzioni illustrate attualmente. Menu Sottomenu Impostazioni Sottoimpostazioni... - Page 34 Funzioni DMX Si può controllare il Gamut PAR H7 collegandolo a un controller DMX. Si vedano qui di seguito gli schemi relativi alle funzioni disponibili. Funzionamento a 11 canali Canale Funzione Valore Descrizione Smorzatore 000-255 Smorzatore master, tutti i colori, da scuro (000) a luminoso (255) Smorzatore rosso 000-255...
- Page 35 Funzionamento a 11 canali (continua) Canale Funzione Valore Descrizione Preset colori 080-083 C-20: A+UV (continua) 084-087 C-21: W+UV 088-091 C-22: R+G+B 092-095 C-23: R+G+A 096-099 C-24: R+G+W 100-103 C-25: R+G+UV 104-107 C-26: R+B+A 108-111 C-27: R+B+W 112-115 C-28: R+B+UV 116-119 C-29: R+A+W 120-123 C-30: R+A+UV...
- Page 36 Funzionamento a 11 canali (continua) Canale Funzione Valore Descrizione Preset colori 208-211 C-52: G+B+A+W (continua) 212-215 C-53: G+B+A+UV 216-219 C-54: G+B+W+UV 220-223 C-55: G+A+W+UV 224-227 C-56: B+A+W+UV 228-231 C-57: R+G+B+A+W 232-235 C-58: R+G+B+A+UV 236-239 C-59: R+G+B+W+UV 240-243 C-60: R+G+A+W+UV 244-247 C-61: R+B+A+W+UV 248-251 C-62: G+B+A+W+UV...
- Page 37 Funzionamento a 8 canali Canale Funzione Valore Descrizione Smorzatore 000-255 Smorzatore master, tutti i colori, da scuro (000) a luminoso (255) Smorzatore rosso 000-255 Smorzatore rosso lineare, da scuro (000) a luminoso (255) Smorzatore verde 000-255 Smorzatore verde lineare, da scuro (000) a luminoso (255) Smorzatore blu 000-255 Smorzatore blu lineare, da scuro (000) a luminoso (255)
- Page 38 Benutzerhandbuch (Deutsch) Einführung Lieferumfang Gamut PAR H7 Benutzerhandbuch Netzkabel Sicherheitshinweise und Garantieinformationen Signalkabel Kundendienst Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie marqlighting.com. Für zusätzlichen Produkt-Support besuchen Sie marqlighting.com/support. Sicherheitshinweise Wichtig: Neben den unten stehenden Erläuterungen lesen Sie bitte zusätzlich das beiliegende Sicherheits- und Garantiehandbuch für weitere Sicherheitsinformationen.
- Page 39 Funktionen Unterseite 1. Netzanschluss: Verwenden handelsübliches Stromkabel Lieferumfang enthalten), um den Eingang mit einer Steckdose zu verbinden. 2. Netzausgang: Verwenden Sie ein standardmäßiges Netzkabel, diesen Ausgang einer zusätzlichen Vorrichtung zu verbinden. Diese Verbindung versorgt die zusätzliche Vorrichtung mit Strom, wenn diese mit einer Steckdose verbunden ist.
- Page 40 Setup Hinweis: Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich. Leistungsinformation Bevor Sie das Produkt an eine Stromquelle anschließen, stellen Sie sicher, dass das Stromkabel nicht gequetscht oder beschädigt ist. Stellen Sie außerdem sicher, dass die Spannung der Steckdose innerhalb des Werts liegt, der am Produkt angegeben ist (an seinem Gehäuse oder Aufkleber).
- Page 41 Befolgen Sie diese Schritte, um die Halterung mit einem Sicherheitskabel (nicht Lieferumfang enthalten) sicher einem Träger befestigen. Wir empfehlen, ein Sicherheitskabel einem Durchmesser von mindestens 3 mm und einer Tragfähigkeit von mindestens 35,9 kg (79.2 lb.) zu verwenden. Linking Wenn Sie mehrere Gamut PAR H7 verwenden, können Sie diese verketten („daisy-chain“), sodass jede Vorrichtung Strom und/oder DMX-Daten an das nächste Gerät sendet.
-
Page 42: Betrieb
Betrieb Menüoptionen So verwenden Sie das Menü: • Drücken Sie Enter, um ein Menü, eine Einstellung oder eine Option zu wählen. • Drücken Sie Menü, um zum vorherigen Menü zurückzukehren. • Verwenden Sie die Tasten Aufwärts und Abwärts, um die aktuell angezeigte Einstellung oder Option zu ändern. - Page 43 DMX-Funktionen Sie können Gamut PAR H7 steuern, indem Sie es mit einem DMX-Controller steuern. Siehe folgende Tabelle für verfügbare Funktionen. 11-Kanalbetrieb Kanal Funktion Wert Beschreibung Dimmer 000–255 Haupt-Dimmer, alle Farben, dunkel (000) bis hell (255) Roter Dimmer 000–255 Roter Dimmer, linear, dunkel (000) bis hell (255) Grüner Dimmer 000–255 Grüner Dimmer, linear, dunkel (000) bis hell (255)
- Page 44 11-Kanalbetrieb (fortgesetzt) Kanal Funktion Wert Beschreibung Farbvoreinstellungen 080–083 C-20: O+UV (Fortsetzung) 084–087 C-21: W+UV 088–091 C-22: R+G+B 092–095 C-23: R+G+O 096–099 C-24: R+G+W 100–103 C-25: R+G+UV 104–107 C-26: R+B+O 108–111 C-27: R+B+W 112–115 C-28: R+B+UV 116–119 C-29: R+O+W 120–123 C-30: R+O+UV 124–127 C-31: R+W+UV 128–131...
- Page 45 11-Kanalbetrieb (fortgesetzt) Kanal Funktion Wert Beschreibung Farbvoreinstellungen 208–211 C-52: G+B+O+W (Fortsetzung) 212–215 C-53: G+B+O+UV 216–219 C-54: G+B+W+UV 220–223 C-55: G+O+W+UV 224–227 C-56: B+O+W+UV 228–231 C-57: R+G+B+O+W 232–235 C-58: R+G+B+O+UV 236–239 C-59: R+G+B+W+UV 240–243 C-60: R+G+O+W+UV 244–247 C-61: R+B+O+W+UV 248–251 C-62: G+B+O+W+UV 252–255 C-63: R+G+B+O+W+UV Programme 000–015 Aus (Keine Funktion)
- Page 46 8-Kanalbetrieb Kanal Funktion Wert Beschreibung Dimmer 000–255 Haupt-Dimmer, alle Farben, dunkel (000) bis hell (255) Roter Dimmer 000–255 Roter Dimmer, linear, dunkel (000) bis hell (255) Grüner Dimmer 000–255 Grüner Dimmer, linear, dunkel (000) bis hell (255) Blauer Dimmer 000–255 Blauer Dimmer, linear, dunkel (000) bis hell (255) Oranger Dimmer 000–255...
-
Page 47: Technical Specifications
Specifications are subject to change without notice. Trademarks & Licenses Marq is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries. All other product names, company names, trademarks, or trade names are those of their respective owners. - Page 48 marqlighting.com Manual Version 1.5...
