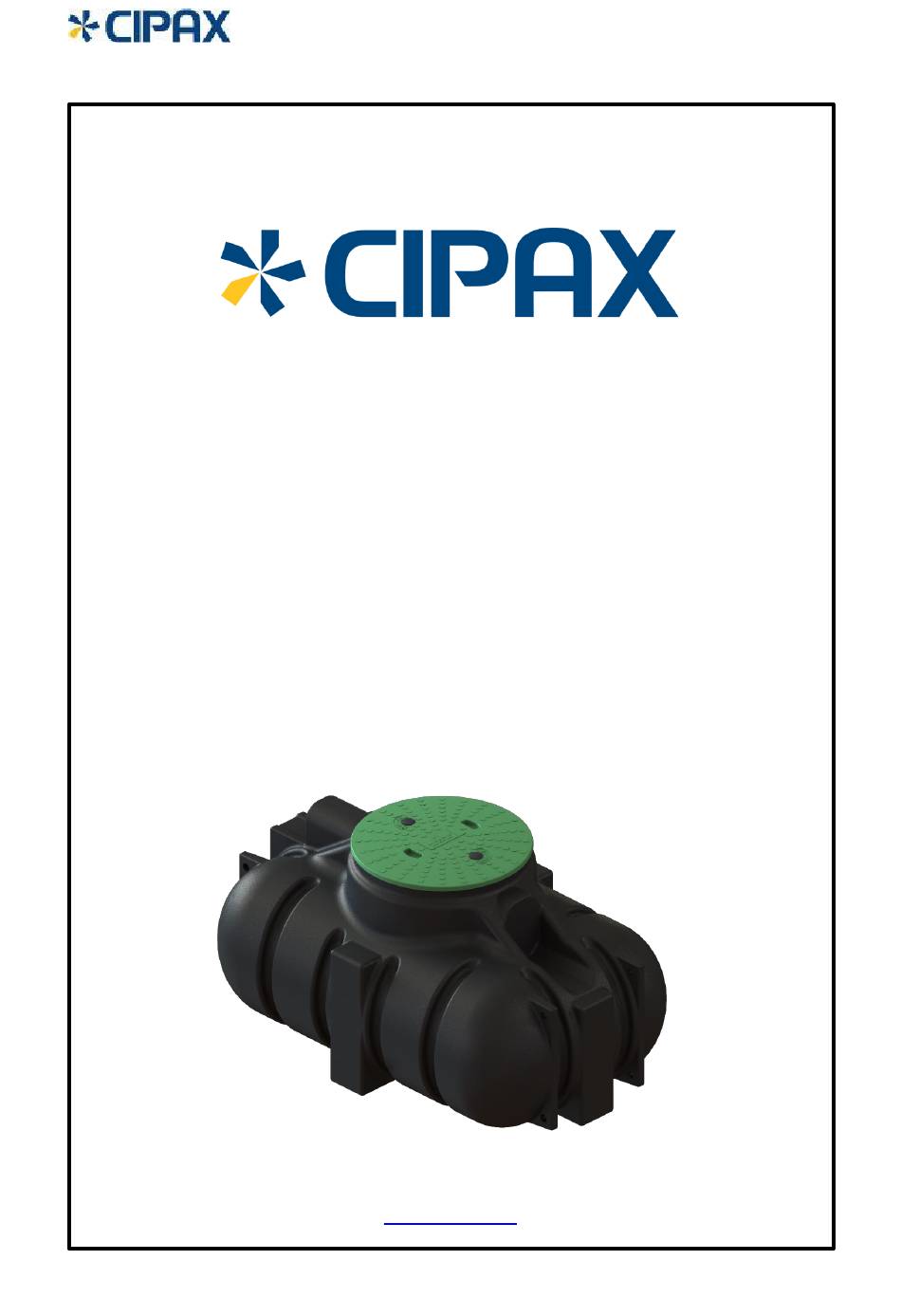

- Page 1 CPX sluten tank 1350L CPX closed tank 1350L Installation och användarhandbok Installation and user manual Utgåva 1 Edition 1 www.cipax.se...
- Page 2 Allmänt CPX sluten tank 1350 L, art nr 23013, är rotationsgjuten i slagtålig och åldersbeständig polyetenplast avsedd att användas för: -Dricksvatten. -Regnvatten. -Avloppsvatten. -Andra vätskor, dock ej brandfarliga! Tanken är tillverkad i ett FC-godkänt material. (FC=Food Contact) Kontakta leverantören för ytterligare information. Tanken är ej avsedd att användas som slamavskiljare.
- Page 3 Tillbehör Standard Standardutförande utan extra hals För installation under jord så finns fyra olika förhöjningshalsar för att nå önskat nedgrävningsdjup. Tanken har som standard en inbyggd hals med höjd 265 mm. _______________________________________________________________________ Förhöjningshals, CPX art nr: 450251 Fast hals höjd 250 mm. _______________________________________________________________________ Förhöjningshals, CPX art nr: 450501 Fast hals höjd 400 mm.
- Page 4 Nivålarm Cipax art nr: 606171, 10 m kabel 606181, Trådlöst med batterier. Nivågivaren (1) monteras på kanten i tanken enl bild med medföljande skruv, bricka och mutter. Ett 8 mm monteringshål borras först ca 90 grader mot inkommande avloppsrör. Larmet aktiveras när ca 300 L återstår. Om så önskas kan slangklämman flyttas från inställd placering på...
- Page 5 Installation ovan jord Då tanken är konstruerad för att ha jordstöd runt om så måste detta simuleras vid installation ovan jord. Till exempel mha en stödram. Kontakta CIPAX för mer info. Förankring av tank Om minsta risk finns för att grundvatten kan nå upp till tanken bör tanken förankras.
- Page 6 eller motsvarande 1350 kg! Förberedelse installation Inloppsrör bör skjutas in ca 200 mm in i tanken. Inloppsmuff för Ø 110 mm finns att tillgå från CPX art nr: 67502 Seriekoppling av tankar Röret kan anslutas både på kortsidorna och långsidorna som har anslutningsplan på...
- Page 7 Skruva fast förhöjningshalsen med de medföljande skruvarna. Dra skruvarna försiktigt växelvis tills dess att förhöjningshalsen bedöms ha bottnat mot tanken. _______________________________________________________________ Återfyllning Packa återfyllnadsmaterial, grus eller sand utan vassa stenar som kan skada tanken, närmast tanken och minst 200 mm runt om. Se noga till att fylla ut och packa runt nederkanten så...
-
Page 8: Tekniska Data
Tekniska data -Volym: 1350 L -Vikt: 85 kg, inklusive lock -Tillåtet installationsdjup, max 2000 mm -Tillåten grundvattennivå, max 675 mm från tankens botten. -Tillåten belastning på lock och sarg max 250 kg. Se sista sidan för ritning på tanken! -
Page 9: Warranty
General The CPX 1350 L closed tank, Part No. 23013, is rotationally moulded in impact resistant and durable polythene plastic to be used for: -Drinking water. -Rainwater. -Wastewater. -Other liquids. No flammable! The tank is manufactured using an FC-approved material. (FC=Food Contact). Contact the supplier for further information. - Page 10 Acessories Standard design without optional neck Standard For underground installation there are four different neck extensions to achieve the required burial depth. As standard, the tank has a built-in neck for a burial depth of 265 mm. _______________________________________________________________________ Extension neck, CPX Part No. 450251 Extension neck height 250 mm.
-
Page 11: Level Alarm
Level Alarm CPX Part No. 606171, 10 m cable 606181, Wireless with batteries. Mount the level sensor (1) with supplied M8 screw, washer and nut at the edge of the tank as shown in the picture. First drill an 8 mm hole approximately 90 degrees away from the Inlet pipe. - Page 12 Tank pit Choose a location where there will be a sufficient incline for drainage pipes and where the ground is considered to be well drained and stable. At risk of intrusion of groundwater into the pit, it is beneficial if a drainage out from the pit is arranged. The pit should be at least 50 cm larger than the tank's external dimensions.
-
Page 13: Installation Preparation
Installation preparation An inlet pipe should penetrate approx. 200 mm inside the tank. Rubber sealing for Ø 110 mm pipe can be ordered with CPX Part No. 67502 Series connection of tanks The size of the pipe between the tanks is recommended to be Ø... -
Page 14: Emptying The Tank
Insert the provided screws and gently tighten them alternately until the extension neck appears to be tightly against the tank. Backfilling Pack material for backfilling against the tank and at least 200 mm around it. Use sand or gravel without any sharp stones that can harm the tank. -
Page 15: Technical Data
Technical data -Volume: 1350 L -Weight: 85 kg, including lid -Max permitted installation depth: 2000 mm -Max. permitted ground water level, 675 mm from the bottom of the tank. -Max permitted load on the cover, rim and tank: 250 kg. Please find drawing of the tank at last page...
