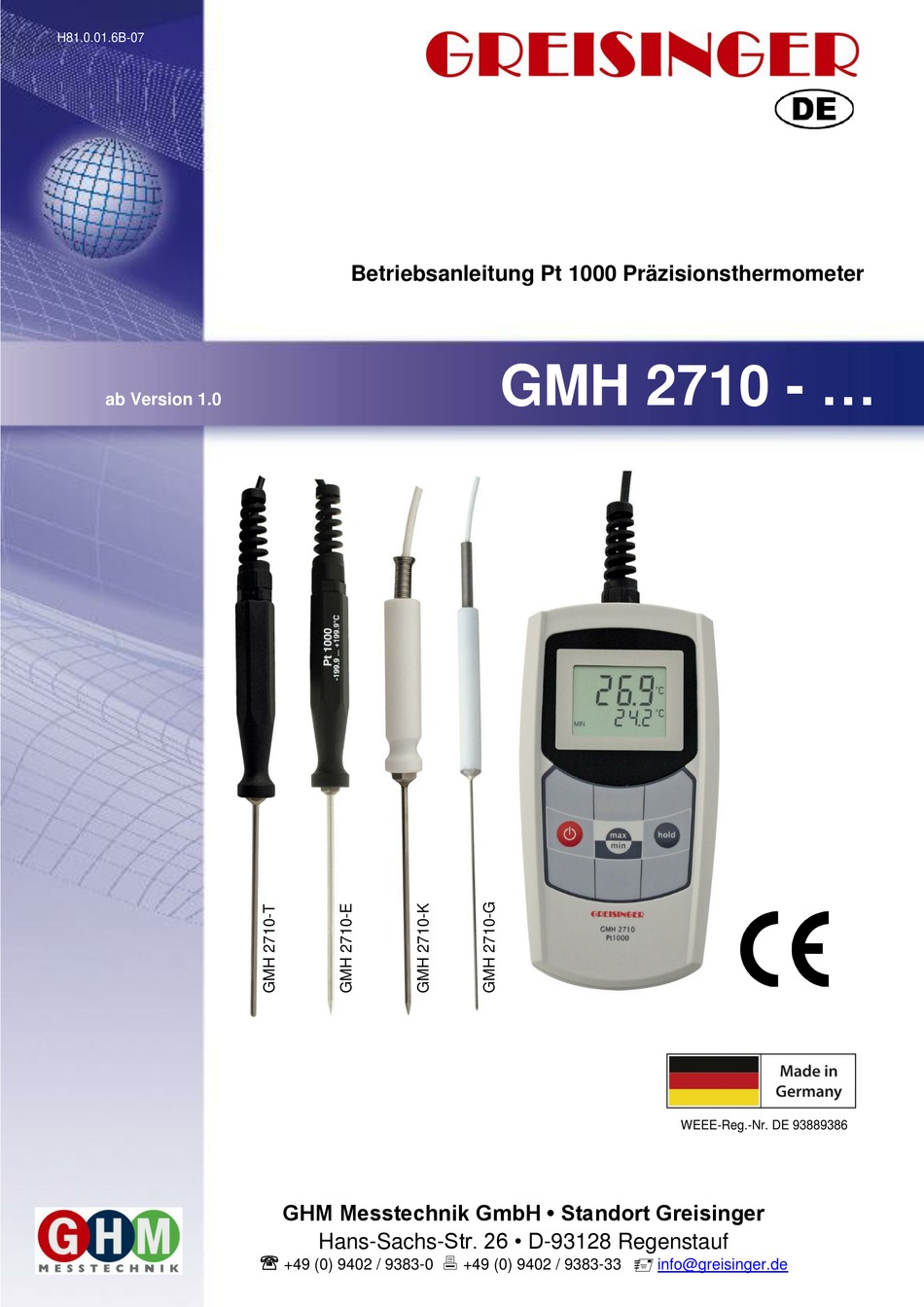

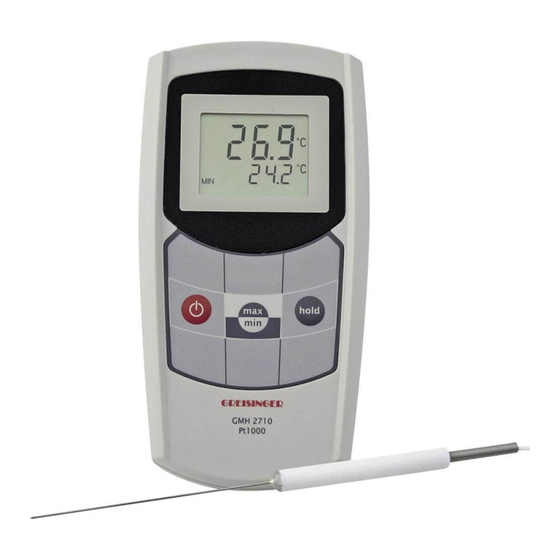

- Page 1 H81.0.01.6B-07 Betriebsanleitung Pt 1000 Präzisionsthermometer GMH 2710 - … ab Version 1.0 WEEE-Reg.-Nr. DE 93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33 info@greisinger.de...
-
Page 2: Table Of Contents
Betriebsanleitung GMH 2710 - … H81.0.01.6B-07 Seite 2 von 8 _____________________________________________________ _____________________________________________________________________________ Inhalt BESTIMMUNGSGEMÄßE VERWENDUNG ..................2 ALLGEMEINE HINWEISE ........................2 SICHERHEITSHINWEISE ........................3 BEDIENUNG ...............................3 ..........................3 NZEIGEELEMENTE ............................3 EDIENELEMENTE ............................4 UFSTELLER INBETRIEBNAHME ..........................4 GRUNDLAGEN............................5 KONFIGURATION DES GERÄTES .......................5 JUSTIEREN DES GERÄTES ........................6 BATTERIEWECHSEL ..........................6 FEHLER- UND SYSTEMMELDUNGEN .....................7 ÜBERPRÜFUNG DER GENAUIGKEIT: JUSTAGE- / UPDATESERVICE ........7... -
Page 3: Sicherheitshinweise
Betriebsanleitung GMH 2710 - … H81.0.01.6B-07 Seite 3 von 8 _____________________________________________________ _____________________________________________________________________________ 3 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise dieser Bedienungsanleitung beachtet werden. -
Page 4: Aufsteller
Betriebsanleitung GMH 2710 - … H81.0.01.6B-07 Seite 4 von 8 _____________________________________________________ _____________________________________________________________________________ 4.3 Aufsteller Bedienung: • Ziehen Sie an Beschriftung „open“, um Aufsteller auszuklappen. • Ziehen Sie an Beschriftung „open“ erneut, um Aufsteller weiter auszuklappen. Aufsteller in Position 90° Aufsteller zugeklappt Aufsteller in Position 180°... -
Page 5: Grundlagen
Betriebsanleitung GMH 2710 - … H81.0.01.6B-07 Seite 5 von 8 _____________________________________________________ _____________________________________________________________________________ 6 Grundlagen Fühlergenauigkeit / Gerätegenauigkeit Das Gerät hat eine hohe Systemgenauigkeit. Diese wird erreicht, indem der Temperaturfühler mit dem Gerät zusammen bei der Herstellung kalibriert wird, und zusätzlich hochwertige Pt1000 Sensorelemente in Kombination präziser Messtechnik verwendet werden. -
Page 6: Justieren Des Gerätes
Betriebsanleitung GMH 2710 - … H81.0.01.6B-07 Seite 6 von 8 _____________________________________________________ _____________________________________________________________________________ 8 Justieren des Gerätes Das Gerät kann justiert werden, vorausgesetzt: es stehen zuverlässige Temperaturreferenzen zur Verfügung (z.B. Eiswasser, geregelte Präzisionwasserbäder o.ä): Anzeige °C =(gemessener Wert °C – OFFS) * (1 + SCAL / 100 ) Anzeige °F =(gemessener Wert °F - 32°F - OFFS) * (1 + SCAL / 100 ) Zum Justieren des Gerätes gehen Sie wie folgt vor: Gerät einschalten... -
Page 7: Fehler- Und Systemmeldungen
13 Technische Daten Messung Widerstandstemperaturmessung Pt1000 Messbereich GMH 2710-T, ..-E: -199,9°C bis 200,0°C / -199,9°F bis 392,0°F GMH 2710-K, ..-G: -199,9°C bis 250,0°C / -199,9°F bis 482,0°F 0,1 °C / 0,1 °F Auflösung -20,0 … 100,0°C: +/-0,1°C +/-1 Digit Genauigkeit -70,0 …... - Page 8 Betriebsanleitung GMH 2710 - … H81.0.01.6B-07 Seite 8 von 8 _____________________________________________________ _____________________________________________________________________________ EMV: Das Gerät entspricht den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind. Zusätzlicher Fehler: <1 %...
- Page 9 H81.0.01.6C-07 Operating Manual Pt100 Precision Thermometer GMH 2710 - … as of version V1.0 WEEE-Reg.-Nr. DE 93889386 GHM Messtechnik GmbH • Standort Greisinger Hans-Sachs-Str. 26 • D-93128 Regenstauf +49 (0) 9402 / 9383-0 +49 (0) 9402 / 9383-33...
- Page 10 Operating Manual GMH 2710 - … H81.0.01.6C-07 page 2 of 8 _____________________________________________________ _____________________________________________________________________________ Index DESIGNATED USE ............................2 GENERAL NOTE ............................2 SAFETY REQUIREMENTS ........................3 DISPLAY AND CONTROL ELEMENTS ....................3 ..........................3 ISPLAY ELEMENTS ..........................3 ONTROL ELEMENTS .............................4 UP CLIP START OF OPERATION ..........................4 BASICS .................................5 CONFIGURATION OF THE DEVICE ....................5 ADJUSTMENT ............................6...
-
Page 11: Display Elements
Operating Manual GMH 2710 - … H81.0.01.6C-07 page 3 of 8 _____________________________________________________ _____________________________________________________________________________ 3 Safety Requirements This device has been designed and tested in accordance with the safety regulations for electronic devices. However, its trouble-free operation and reliability cannot be guaranteed unless the standard safety measures and special safety advises given in this manual will be adhered to when using the device. - Page 12 Operating Manual GMH 2710 - … H81.0.01.6C-07 page 4 of 8 _____________________________________________________ _____________________________________________________________________________ 4.3 Pop-up clip Handling: • Pull at label “open” in order to swing open the pop-up clip. • Pull at label “open” again to swing open the pop-up clip further. Pop-up clip closed Pop-up clip at position 90°...
- Page 13 Operating Manual GMH 2710 - … H81.0.01.6C-07 page 5 of 8 _____________________________________________________ _____________________________________________________________________________ 6 Basics Probe Precision/Device Precision The device has a very good system accuracy (please refer to technical data). This is due to the calibration of the probe acc. To the connected instrument plus the use of precise measurement electronics and premium Pt1000 sensor elements Heat loss caused by probe construction: Especially when measuring temperatures which deviate very much from the ambient temperature, measuring...
- Page 14 Operating Manual GMH 2710 - … H81.0.01.6C-07 page 6 of 8 _____________________________________________________ _____________________________________________________________________________ 8 Adjustment The instrument can be adjusted, assuming that: Reliable references are available, such as ice- water regulated precision water baths or similar. Displayed value °C =(measured value °C - OFFS) * (1 + slope correction / 100 ) Displayed value °F =(measured value °F - 32 °F - OFFS) * (1 + slope correction / 100 ) Follow these instructions to adjust the device: Switch the device on.
- Page 15 We will dispose it appropriately and environmentally friendly. 13 Technical Data Measurement Resistive temperature measuring Pt1000 Range GMH 2710-T, ..-E: -199,9°C to 200,0°C / -199,9°F to 392,0°F GMH 2710-K, ..-G: -199,9°C to 250,0°C / -199,9°F to 482,0°F 0.1°C / 0.1°F Resolution -20.0 …...
- Page 16 Operating Manual GMH 2710 - … H81.0.01.6C-07 page 8 of 8 _____________________________________________________ _____________________________________________________________________________ The device corresponds to the essential protection ratings established in the Regulations of the Council for the Approximation of Legislation for the member countries regarding electromagnetic compatibility (2004/108/EG), additional error: <...
