Orgapack OR-H 47 Operating Instructions

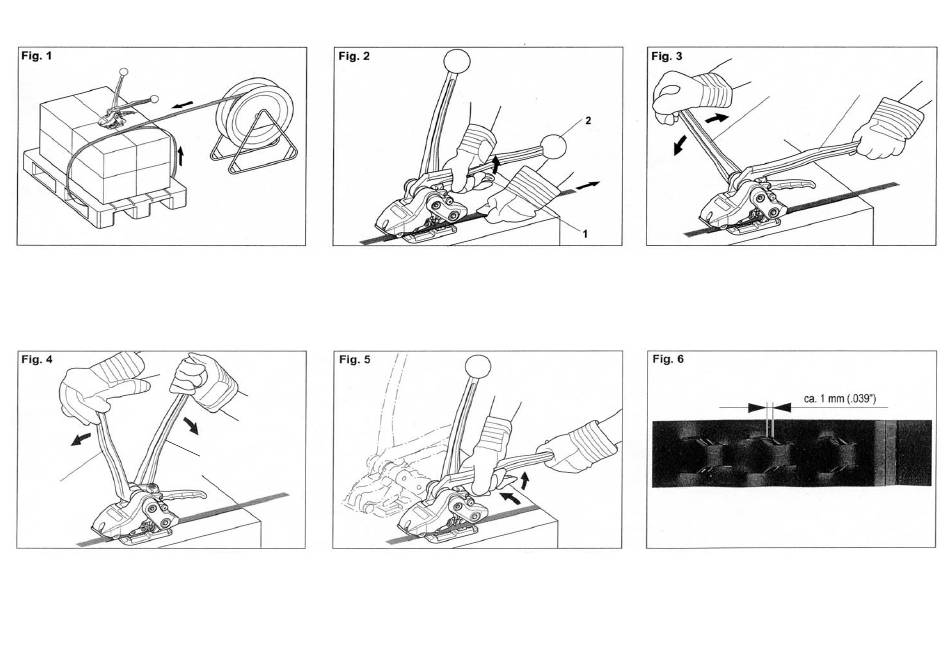

Fig. 1
- Trekk båndet over pakken, og så under og opp, slik at
båndene ligger over hverandre på toppen av pakken,
(se piler).
2
Fig. 4
- Når båndet er strammet, dra strammearmen (3) tilbake
til stoppunkt og press låsearmen (2) helt frem til båndet
låses og kuttes.
- Om båndet er kuttet feil (se kapittel 6.2).
ORGAPACK OR-H 47 – Brukerveiledning
Fig. 2
- Hold verktøyet i høyrehånd og løft håndtaket (1) mot
låsearmen (2).
- Plasser verktøyet mot båndet inntil stoppkanten.
- Slipp håndtaket.
- Stram båndet manuelt i retning pilen (A).
3
Fig. 5
- Tilbakestill låsearmen til startposisjon.
- Løft håndtaket mot låsearmen.
- Frigjør verktøyet bakover og til høyre
A
Fig. 3
- Hold låsearmen (2) i venstrehånd og med høyrehånd dra
strammearmen (3) frem og tilbake inntil båndet er
tilstrekkelig stramt.
Fig. 6
- For å oppnå maks låseeffekt, må hakkene på båndet
være ordentlig tilskjært og føyd sammen. Dette må
fra båndet . sjekkes regelmessig. Om skjæringspunktene er feil -
erstattes stansenverktøyet og strammepluggen (se
kapittel 6.3).
2
3
