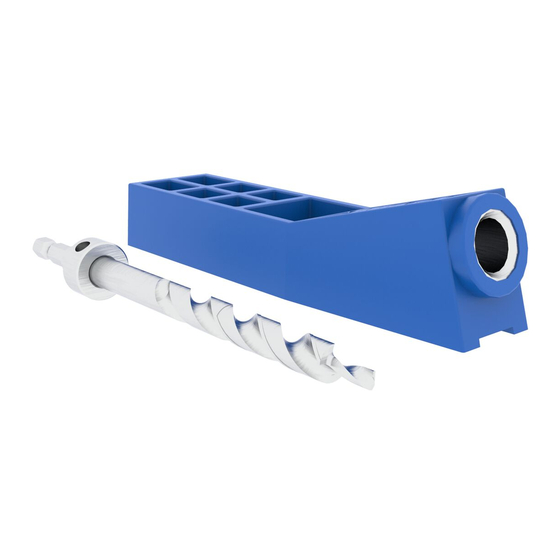

Kreg MINI JIG Quick Start Manual

WARNING: This product can expose you to chemicals including Carbon 1333-86-4, which are
known to the State of California to cause cancer. For more information go to www.P65Warnings.ca.gov.

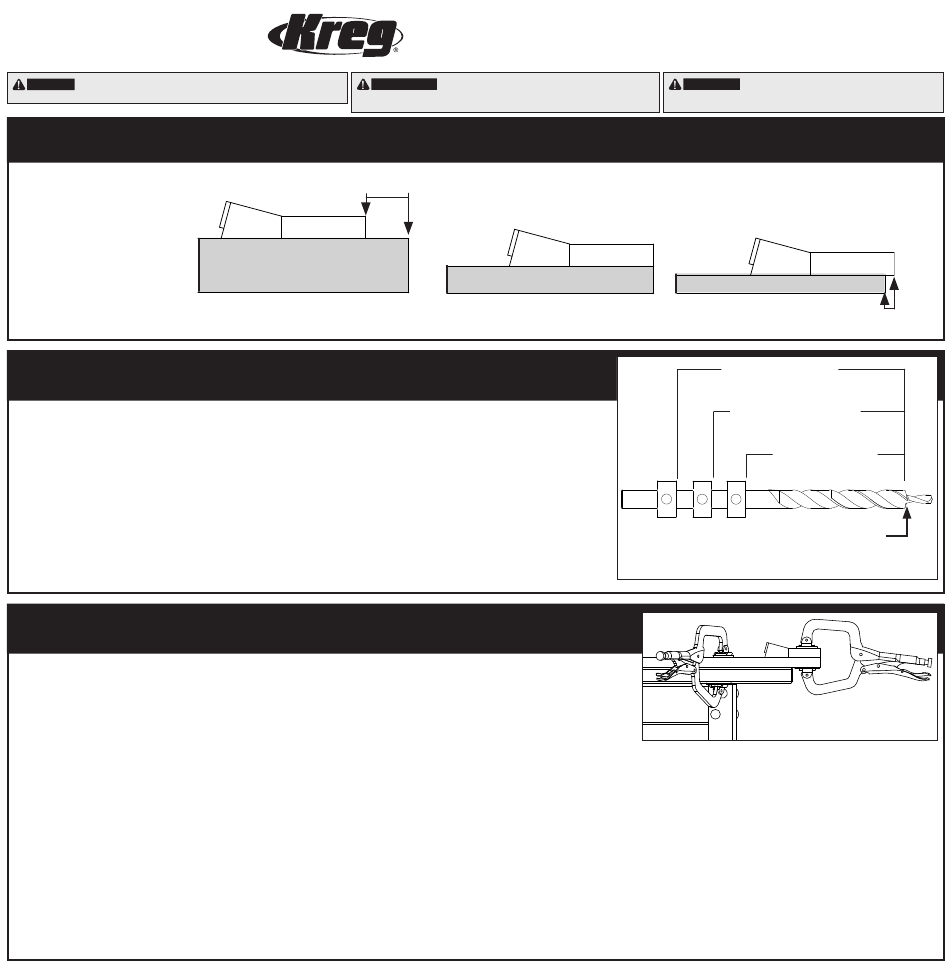

Jig Positioning
Emplacement du gabarit
Posicionamiento de la plantilla
The thickness of your wood will
determine the location of the Kreg
Jig on your work piece.
L'épaisseur du bois déterminera
l'emplacement du gabarit Kreg sur
votre pièce.
El grosor de la madera determinará
la posición de la plantilla Kreg sobre
la pieza de trabajo.
WARNING: Make sure jig & workpiece are clamped securely before drilling (See Drilling and Clamping Below)
AVERTISSEMENT : Assurez-vous que le gabarit et la pièce sont solidement fixés avant de percer (voir perçage et fixation ci-dessous).
ADVERTENCIA: Asegúrese de que la plantilla y la pieza de trabajo estén correctamente aseguradas antes de comenzar a perforar (vea a continuación la perforación y sujeción).
Depth Collar Positiong
Emplacement de la bague de profondeur
Posición del collar de profundidad
The depth of your Pocket-Hole will vary depending upon the thickness of the material. The position of the depth collar on the step
drill bit needs to be adjusted according to the thickness of the material to be joined. To set the depth, simply slide the Depth Collar
onto the drill bit shank (the bit should not be chucked into the drill). Measure and position the Depth Collar the desired distance
from the Step of the drill bit. Tighten the setscrew with the Allen wrench provided. Now chuck the bit into your drill.
La profondeur du trou à angle peut varier selon l'épaisseur du matériau. L'emplacement de la bague de profondeur sur la
mèche à épaulement doit être ajusté selon l'épaisseur du matériau à joindre. Pour régler la profondeur, glissez simplement
la bague de profondeur sur la tige du foret (le foret ne doit pas être serré dans la perceuse). Mesurez et placez la bague
de profondeur à la distance voulue de l'épaulement du foret. Serrez bien les vis d'arrêt à l'aide de la clé Allen fournie. Vous
pouvez maintenant serrer le foret dans la perceuse.
La profundidad del agujero de ocultación varía según el grosor del material. Es necesario ajustar la posición del collar de
profundidad en la broca escalonada según el grosor del material que va a unir. Para establecer la profundidad, sólo deslice
el collar de profundidad sobre el vástago de la broca para taladro (la broca no debe fijarse en el taladro). Mida y coloque el
collar de profundidad a la distancia deseada del escalón de la broca. Ajuste el tornillo de fijación con la llave Allen que se
proporciona. Después coloque la broca en el taladro.
Drilling and Clamping
Perçage et fixation
Perforación y sujeción
WARNING: It is important to make sure your Kreg Jig
piece and that your workpiece is clamped securley to a workbench before drilling.
Use the Kreg Step Drill Bit specially-designed for drilling Pocket-Holes. The key to drilling clean Pocket-Holes it to use a smooth,
continuous motion. Partially insert the bit into the Kreg Jig
through the steel drill guide. The wood chips and sawdust will automatically be ejected for a nice, clean Pocket-Hole. When you use
your Kreg Jig for the first few times, you may see some blue plastic chips while drilling. Don't worry—this is perfectly normal and
®
won't affect the life of the Kreg Jig or the quality of your Pocket-Holes.
®
AVERTISSEMENT : Il est important de vous assurer que le gabarit Kreg
fixée à un établi avant de percer.
Utilisez le foret étagé Kreg spécialement conçu pour le perçage à angle. Le secret pour percer des trous à angle nets est de suivre un mouvement continu et uniforme. Insérez partiellement le foret
dans le gabarit Kreg , augmentez la vitesse de votre perceuse au maximum, puis plongez doucement le foret dans le guide-foret en acier. Les copeaux et le bran de scie seront automatiquement
MD
éjectés et vous aurez un trou à angle propre. Les premières fois que vous utiliserez votre gabarit Kreg
parfaitement normal et ça n'affectera pas la durée de vie du gabarit Kreg
ADVERTENCIA: Es importante verificar que la plantilla Kreg Jig
pieza de trabajo y, a la vez, que la pieza de trabajo esté bien sujetada al banco para trabajo antes de comenzar a perforar.
Utilice la broca escalonada Kreg especialmente diseñada para realizar agujeros de ocultación. La clave para realizar agujeros de ocultación parejos es utilizar un movimiento suave y continuo. Inserte
parcialmente la broca en la plantilla Kreg Jig
el aserrín serán expulsados automáticamente, lo que dará como resultado un agujero de ocultación prolijo y liso. Cuando utilice su plantilla Kreg Jig
trozos pequeños de plástico durante la perforación. No se preocupe, esto es completamente normal y no afectará la duración de la plantilla Kreg Jig
See Reverse side for choosing the correct screw and plugging pocket-holes.
Voir au verso pour choisir la bonne vis et pour installer un bouchon dans un trou à angle.
Consulte el reverso para elegir el tornillo y el relleno para agujeros de ocultación correctos.
Avertissement :
au carbone 1333-86-4, une substance reconnue par l'État de la Californie comme étant la
cause de cancers. Pour plus de renseignements, rendez-vous au www.P65Warnings.ca.gov.
1-1/2" Material
1 -1/4"
(38 mm)
is securely clamped or fastened to your work
®
, bring your drill up to its highest speed and smoothly plunge the bit
®
est solidement fixé à votre pièce et que votre pièce est solidement
MD
ou la qualité des trous.
MD
esté bien sujetada o ajustada a la
®
, deje que el taladro alcance la velocidad máxima e introduzca suavemente la broca a través de la guía de perforación de acero. Las astillas de madera y
®
MINI KREG JIG
Cet article peut vous exposer à des produits chimiques, notamment
3/4" Material
(32 mm)
(19 mm)
, vous pourriez voir des copeaux bleus lors du perçage. Ne vous inquiétez pas : c'est
MD
®
Advertencia: este producto lo puede exponer a sustancias químicas,
incluida el carbono 1333-86-4, reconocida por el estado de California como
causante de cáncer. Para obtener más información, viste www.P65Warnings.ca.gov.
1/2" Material
(13 mm)
4 - 1/8" (108 mm)
1-1/2" (38 mm) Material
3 - 9/16" (89 mm)
3/4" (19 mm) Material
3 - 1/4" (84 mm)
1/2" (13 mm) Material
Step of Drill Bit
Épaulement du foret
Escalón de la broca
las primeras veces, es probable que vea algunos
®
ni la calidad de sus agujeros de ocultación.
®
1/4" (6 mm)
