Thule 987xt Installation Instructions Manual

A
part
pièce
parte
A ski unit / porte-ski / unidad para esquís
B c-clamp / fixation en C / abrazadera en C
C hex nut / écrou hexagonal / tuerca hexagonal
D cap screw M6-70 / vis à tête cylindrique M6-70 / tornillo de casquete M6-70
E u-bolt / étrier / perno en U
F spacer / entretoise / espaciador
G knob / écrou borgne / perilla
H hex key / clé hexagonale / llave hexagonal
I rubber strip / bande en caoutchouc / banda de goma
WARNINGS/LIMITATIONS
• Check tightness of all bolts and knobs
periodically.
• Not intended for off-road use.
• Check straps for wear and replace if worn.
• The maximum capacity for class 1 hitches
is 4 pr. of skis or 2 snowboards. The
maximum capacity for class 2 hitches
is 6 pr. of skis or 4 snowboards.
1
Remove Zip Stick [949/950] before attaching Hitch Ski Accessory [987xt].
Retirez le Zip Stick [949/950] avant de fixer l'accessoire pour skis [987xt].
Quite la barra Zip Stick No. [949/950] antes de acoplar el portaesquís Hitch
Ski Accessory [987xt].
TrailBlazer [998]: Upper bike arm assembly can not be rotated
while using the Hitch Ski Accessory [987xt].
TrailBlazer [998]: Le support de vélo supérieur ne peut pas être ouvert
lorsque l'accessoire d'attelage pour skis [987xt] est utilisé.
TrailBlazer [998]: El ensamblaje superior de los brazos para
bicicletas no se puede girar mientras se usa el
portaesquís Hitch Ski Accessory [987xt].
Carefully open rear door or hatch to avoid risk of damage to
equipment or vehicle.
Ouvrez avec précaution la porte arrière ou le hayon pour éviter le risque
d'endommager le matériel ou le véhicule.
Abra cuidadosamente la puerta trasera o portón trasero para evitar que se
produzcan daños al equipo o al vehículo.

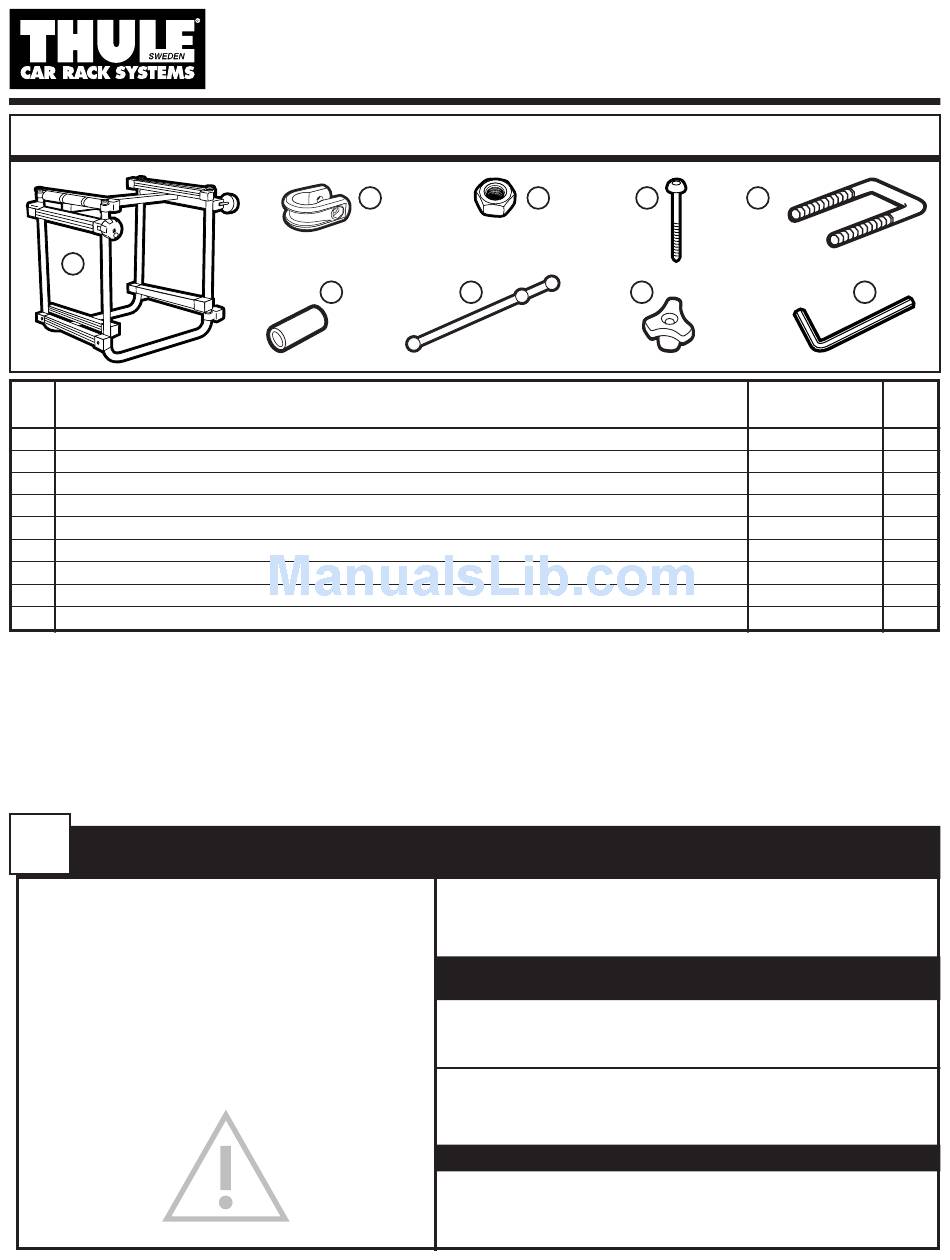

987xt SKI ACCESSORY
PARTS INCLUDED•PIÈCES INCLUSES•PIEZAS INCLUIDAS
B
F
description
description
descripcion
AVERTISSEMENTS/LIMITATIONS
• Vérifiez régulièrement le serrage de toutes
les vis et des écrous.
• N'est pas prévu pour une utilisation
tout-terrain.
• Vérifiez l'usure des sangles et remplacez-les
si elles sont usées.
• La capacité maximale des attelages de classe
1 est de 4 paires de skis ou de 2 planches à
neige.
BEFORE YOU BEGIN / AVANT DE COMMENCER / ANTES DE EMPEZAR
C
I G
ADVERTENCIAS / LIMITACIONES
• Compruebe periódicamente que todos los pernos y perillas estén
apretados.
• No está diseñado para uso fuera de carretera.
• Revise el estado de las correas y reemplácelas si están desgastadas.
• La capacidad máxima para enganches de clase 1 es de 4 pares de
esquís o 2 tablas de snowboarding. La capacidad máxima para
enganches de clase 2 es de 6 pares de esquís o 4 tablas de
snowboarding.
• If you are using:
• Si vous utilisez:
• Si está usando:
Hitching Post Pro [934/935/936/937], Expressway [995/996], TrailBlazer [998]
Hitching Post [944/945/946/947], Expressway [993/994], Switchback [939]
GO TO STEP 2.
ALLEZ À L'ÉTAPE 2.
DIRÍJASE AL PASO 2.
• If you are using:
• Si vous utilisez:
• Si está usando:
Rak 'N' Loc [938/923/PC-3/PC-2/SC-3].
GO TO STEP 5.
ALLEZ À L'ÉTAPE 5.
DIRÍJASE AL PASO 5.
D E
part number
numéro de pièce
numero de parte
–––––––
853-2780
936-0600-11
919-0670-11
853-3105
853-1881
753-0745
853-0930
853-0184
H
qty.
qté
cant.
1
2
2
2
2
2
4
1
3
