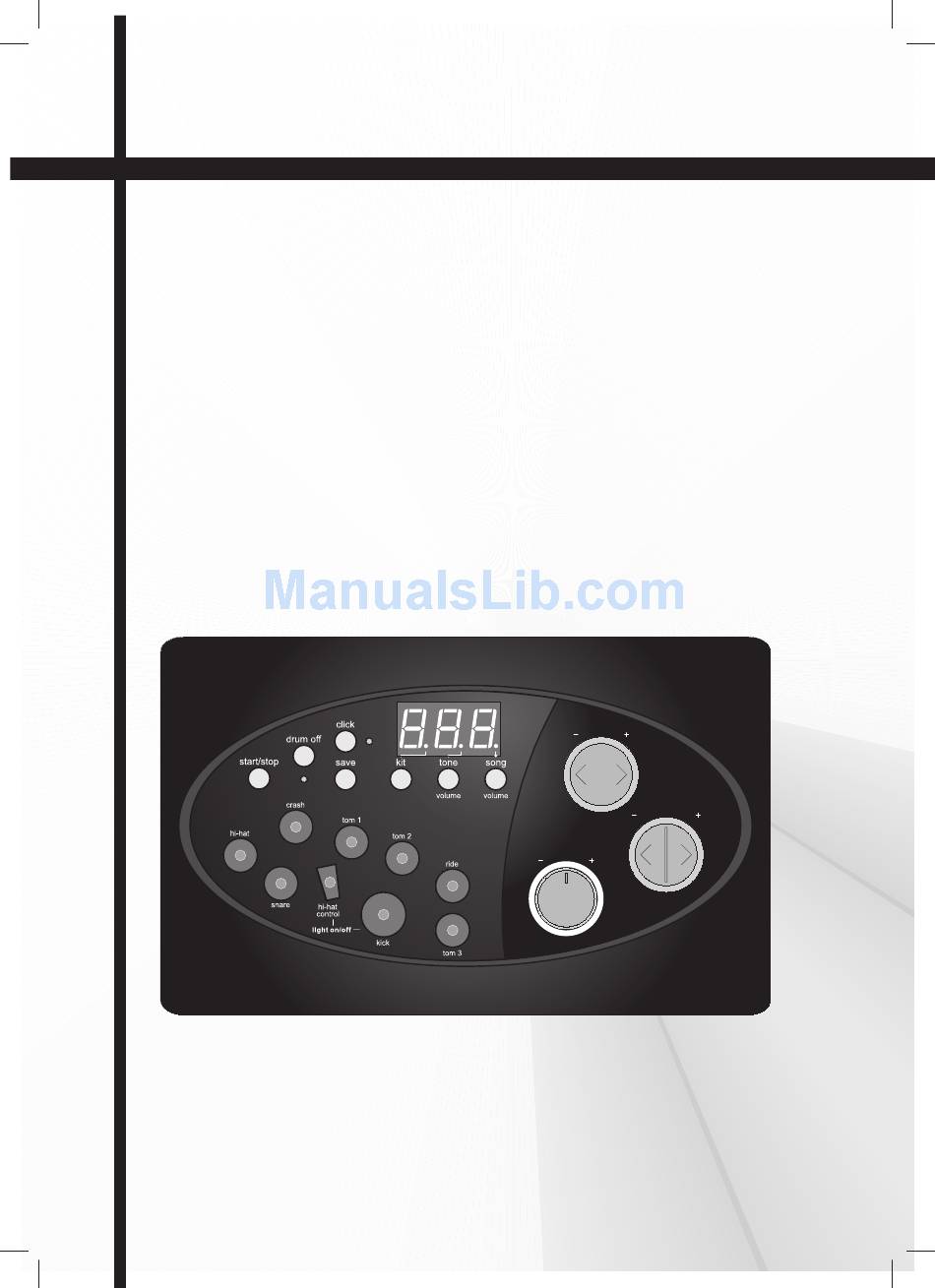

  • Page 1 Electronic Drum Set Batterie Electronique Batería Electrónica Instruction Manual Manuel d’Instruction Manual de Instruciones tempo/tap Volume SMI-1460...
  • Page 2 Congratulations! Thank you for purchasing your Electronic Drum Set. This Drum Set has been developed to perform similar to an acoustic drum set but with greater ease. Prior to using this instrument, we recommend that you read through this manual. Taking care of your Electronic Drum Set LOCATION •...

  • Page 3: Table Of Contents

    CONTENTS Panel Controls ... 4 - Front panel ... 4 - Rear Panel... 5 - Side Panel ... 5 Setup ... 6 - Connect the Pads and the Pedal ... 6 - Connect a MIDI device ... 7 - Connect audio equipment... 7 - Connect a CD player, etc.

  • Page 4: Panel Controls

    PANEL CONTROL Front Panel 2 3 4 [ start / stop ] button Start or stop song playing. [ drum off ] button indicator This button is used to turn on or turn off the percussion of tone. [ save ] button Save the current kit setting to a user kit.

  • Page 5: Rear Panel

    PANEL CONTROL Rear Panel hi-hat control midi out hi-hat Crash MIDI out jack Connect to an external sound module. Trigger input jacks Connect to pads, cymbals, hi-hat control, kick trigger. Output jacks (R - L/mono) Connect to an amplifier or an audio system. For monaural output, use the L/mono jack.

  • Page 6: Setup

    SETUP CAUTION! To prevent electric shock and damage to the device, make sure the power is switched OFF on the drum and all related devices before making any connection. Connect the Pads and the Pedals Using the provided cables, connect each trigger input jack on the rear panel of the module, and make sure each pad is connected to its corresponding trigger input jack.

  • Page 7: Connect A Midi Device

    Connect a MIDI device This is for use of an external sound module or MIDI sequencer. Transmit MIDI data Use a MIDI cable to connect the MIDI OUT jack on the drum module with the MIDI IN jack on the external MIDI device. 2.

  • Page 8: Functions

    FUNCTION Set the power switch After confirming all connections have been completed, rotate the volume knob to the left (minimum volume level) before switching the power ON. Set the power switch to the ON position. The tone indicator will display the tone being played.

  • Page 9: Play A Tone

    PLAY A TONE Listen to the tone This drum module has a total of 50 preset tones. Note: The preset tone setting is 001 once powered on. 1. Press [ tone / volume ] button. The tone indicator lights and the current tone number will appear. 2.

  • Page 10: Tap Tempo Function

    Tap tempo function This function allows you to set the song’s tempo by tapping in tempo on a pad. 1. Press the [ tap ] button. This will display the current tempo value. 2. Tap on the pad in the tempo that you prefer. Tap on the pad 4 times and the last two beats are detected and are set as your desired speed.

  • Page 11: Create A User Drum Kit

    Set a Drum voice This unit includes 215 high quality percussion sounds, which you can assign to any of the drum pads, 3 cymbals, hi-hat control and bass drum. This allows you to create your own drum kit, which consists of the voice you choose.

  • Page 12: Specifications

    SPECIFICATIONS Drum Pad: 4 drum pads, 3 cymbal pads, 1 hi-hat control pedal, 1 kick trigger. Voices: 215 voices Drum Kits: 20 preset kits, 10 user kits Song: 50 preset songs Controls: POWER SWITCH, START / STOP, SAVE, KIT, VOICE / VOLUME, SONG / VOLUME, DRUM OFF, CLICK, HI-HAT, CRASH, RIDE, HI-HAT CONTROL, SNARE, TOM 1, TOM 2, TOM 3, KICK, VOLUME, + / - TEMPO, TAP...

  • Page 13: Voice List

    VOICE LIST No. Name 055 RowDrum 2 056 RowDrum 3 Acoustic Base Drum Electronic Snare Drum 001 BD head 002 Real BD1 057 SD-Ana 2 003 Real BD 2 058 SD-Ana 6 004 Real BD 6 059 SD-Ana 7 005 BD Std 1 060 SD-Ana 11 006 BD Std 2 061 SD-Danc 5...

  • Page 14: Drum Kit List

    DRUM KIT LIST No. Name 001 Standard 1 002 Standard 2 003 Dance 1 004 Jazz Latin 005 Room 1 006 Electric 007 Brush 008 Room Stick 009 Latin 1 010 Latin 2 TONE LIST No. Name 001 Guitar 002 Accordion Fussion 003 Folk Pop 004 Rock 005 Blues...

  • Page 15: Midi Implementation Chart

    MIDI IMPLEMENTATION CHART FUNCTION Basic Default Channel Changed Mode Default Messages Altered Note Number True Voice Velocity Note On Note Off After Key’s Touch Channel’s Pitch Bend Control Change Program Change True # System Exclusive Song Position System Common Song Select Tune System Clock...
  • Page 16 Félicitation! Nous vous remercions de l’achat de votre Batterie Electronique. Cette Batterie Electronique a été conçue pour jouer comme une batterie acoustique avec plus de facilité. Avant d’utiliser cet instrument, nous vous recommandons de lire ce manuel. Utilisation de votre ensemble de Batterie Electronique: LIEU D’EMPLACEMENT •...
  • Page 17 CONTENU Tableau de Contrôle ... 4 - Tableau de Contrôle Avant ... 4 - Tableau de Connexion Arrière ... 5 - Tableau de Connexion Sur le Coté ... 5 Installation ... 6 - Brancher les Pads et Les Pédales ... 6 - Brancher un Appareil MIDI ...

  • Page 18: Tableau De Contrôle

    TABLEAU DE CONTRÔLE Tableau de contrôle avant 2 3 4 Le bouton [ start/stop ] Débuter ou arrêter la chanson. Le bouton et indicateur [ drum off ] Ce bouton est utilisé pour allumer ou éteindre les percussions de la chanson. Le bouton [ save ] Sauvegarder les enregistrements des kits en cours pour l’utilisateur.

  • Page 19: Tableau De Connexion Arrière

    TABLEAU DE CONTRÔLE Tableau de connexion arrière hi-hat control midi out hi-hat Crash MIDI hors du cric Branchez à un module de son externe. Crics d'entrée de déclenchement Brancher avec les Pad, les cymbales, le contrôle hi-hat et les branchements rapides. Crics de rendement Brancher avec l’ampli ou le système audio.

  • Page 20: Installation

    INSTALLATION ATTENTION! Pour éviter un choc électrique et des dommages sur le matériel, assurez vous que le bouton power est bien sur OFF sur la batterie et le matériel relié avant de faire les branchements. Brancher les Pads et les pédales A l’aide des câbles fournis, branchez chaque prise jack sur le panneau arrière du module.

  • Page 21: Brancher Un Appareil Midi

    Brancher un appareil MIDI Ceci doit être utilisé pour un module de son externe ou un séquenceur MIDI. Transmettre les informations DATA Utiliser un câble MIDI pour relier la sortie MIDI à l’entrée MIDI du matériel MIDI externe. 2. Cette batterie est conçue pour produire tous les codes MIDI générés en frappant les pads ou pédales par la sortie du connecteur MIDI.

  • Page 22: Régler Le Volume

    FUNCTIONS Tournez le bouton Après que l’ensemble des branchements ait été effectué, tournez le bouton du volume de la batterie vers la gauche (au niveau minimum) avant d’allumer l’instrument. Mettre le bouton de power sur la position ON pour allumer l’instrument.

  • Page 23: Jouer Une Timbres

    JOUER UNE TIMBRES Ecouter une Timbres Le module de batterie contient 50 Timbres. Note :la chanson pré installée est la 001 après avoir allumer le mat riel. é Appuyer sur le bouton [tone/volume]. L’indicateur de la Timbre s’allume et le numéro de la Timbre en cours apparaît. 2.

  • Page 24: Régler Le Tempo En Frappant Sur Un Pad

    Régler le tempo en frappant sur un pad Cette fonction vous permet de régler le tempo en frappant sur un Pad. 1. Appuyer le bouton [ tap ]. Affiche la valeur actuelle du tempo. 2. Frappez sur le pad au tempo que vous préférez. Frappez 4 fois sur le pad et les deux derniers battements sont détectés et configurés à...

  • Page 25: Créer Un Kit D'utilisateur

    Régler un son de batterie L’appareil comprend 215 sons de percussion de haute qualité que vous pouvez attribuer à n’importe quel pad, 3 cymbales, hi-hat control et ensemble de grosse caisse. Cela vous permet de créer votre propre kit de tambour qui est la voix que vous avez choisie. Voir liste de référence des voix : page F13.

  • Page 26: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES Pad des pads batteries: charleston, 1 pédale de Voices: 215 sons Kits de 20 kits pré installés, 10 kits d’utilisateur batteries: Sons: 50 chansons pré installées Bouton de POWER SWITCH, START / STOP, SAVE, KIT, VOICE / contrôle: VOLUME, SONG / VOLUME, DRUM OFF, CLICK, HI-HAT, CRASH, RIDE, HI-HAT CONTROL, SNARE, TOM 1, TOM 2, TOM 3, KICK, VOLUME, + / - TEMPO, TAP...

  • Page 27: Liste Des Sons

    LISTE DES SONS No. Name 055 RowDrum 2 056 RowDrum 3 Acoustc Base Drum Electronic Snare Drum 001 BD head 002 Real BD1 057 SD-Ana 2 003 Real BD 2 058 SD-Ana 6 004 Real BD 6 059 SD-Ana 7 005 BD Std 1 060 SD-Ana 11 006 BD Std 2...

  • Page 28: Liste Des Kits De Batteries

    LISTE DES KITS DE BATTERIES No. Name 001 Standard 1 002 Standard 2 003 Dance 1 004 Jazz Latin 005 Room 1 006 Electric 007 Brush 008 Room Stick 009 Latin 1 010 Latin 2 LISTE DES TIMBRES No. Name 001 Guitar 002 Accordion Fussion 003 Folk Pop...

  • Page 29: Graphique Du Mode D'éxécution

    GRAPHIQUE DU MODE D’ÉXÉCUTION FONCTION Canal Par défaut normal Modifié Par défaut Mode Messages Altéré Vrai son Numéro de note Vélocité Note On Note Off Après Clé Lien Canal Pitch Bend Contrôle Changement Programe True # Changement Système Exclusive Système Position d’une chanson commun Sélection d’une chanson...
  • Page 30 ¡FELICIDADES! Gracias por comprar su Batería Electrónica. Esta Batería Digital ha sido desarrollada para funcionar de forma semejante a una batería acústica con más facilidad en su uso. Antes de usar este instrumento, le recomendamos leer completamente este manual para obtener el máximo rendimiento del mismo y garantizar que este le proporcione muchos años de servicio y diversión.
  • Page 31 CONTENIDO Paneles de control ... 4 - Panel Frontal... 4 - Panel Posterior ... 5 - Panel Lateral... 5 Ensamblado ... 6 - Conectar los pads y los pedales ... 6 - Conectar un dispositivo MIDI ... 7 - Conectar a un equipo de audio... 7 - Conectar un reproductor de CD’s, etc.

  • Page 32: Paneles De Control

    PANELES DE CONTROL Panel Frontal 2 3 4 Botón [ start / stop ] Presione este botón para arrancar / detener un timbre. Botón [ drum off ] Este botón activa o desactiva las baterías y las percusiones del timbre. Botón guardar [ save ] Almacena en la memoria un grupo de sonidos personalizados.

  • Page 33: Panel Posterior

    Panel Posterior hi-hat control midi out hi-hat Crash Conector de salida MIDI (MIDI out jack) Conecte a un módulo de sonido externo. Entradas de los pads (trigger) Conecta los pads de los toms, tarola, hi- hats, platillos y bombo. Conector de salida [ R - L / mono ] Conecte este a un amplificador o sistema de audio.

  • Page 34: Ensamblado

    ENSAMBLADO ¡TENGA CUIDADO! Para evitar una descarga eléctrica o fuego con los consecuentes daños a su integridad personal y a su instrumento, cerciórese de que la fuente de poder de la unidad se encuentre desconectada de la toma de corriente de AC de la pared ANTES DE ENSAMBLAR SU DE GREGGS PERCUSSION y que esta no esté...

  • Page 35: Conectar Un Dispositivo Midi

    Conectar un dispositivo MIDI Esta función es para ser usado por un módulo de sonido externo o secuenciador MIDI Transmisión de Datos MIDI 1. Emplee un cable MIDI para conectar la entrada MIDI IN del módulo a la salida MIDI OUT de la unidad externa. 2.

  • Page 36: Funciones

    FUNCIONES Enciende el interruptor Una vez verificado que el botón del volumen este totalmente girado al mínimo, encienda el módulo accionando el interruptor ON / OFF hacia la posición de encendido ON. Al hacer esto, El indicador de tono mostrará el tono que está siendo reproducido.

  • Page 37: Tocar Una Timbre

    TOCAR UN TIMBRE Ecuchar un timbre Ese modulo cuenta con 50 canciones pregrabadas. Nota: La configuración programada de tono es 001 cuando es encendido. 1. Presione el botón [ timbre / volume ]. El indicador luminoso de timbre se iluminará y el número de la timbre se mostrará...

  • Page 38: Función De Tap Tempo

    Funcion de tap tempo Esta función le permite programar el tempo en tiempo real. 1. Presione el botón TAP TEMPO, Esto mostrará el valor actual de tiempo. 2. Golpee en el pad en el tiempo de su preferencia. Golpee en el pad 4 vez y las últimas dos pulsaciones serán detectadas y definidas como la velocidad deseada.

  • Page 39: Crear Sonidos Para Una Batería

    Armar un grupo de sonidos Esta unidad incluye 215 sonidos de percusión de alta calidad que usted puede atribuir a cualquiera de los pads de la batería PEDALS, PADS o CYMBALS. Esto le permite crear su propio conjunto de batería, que consistirá de las voces que usted elija. Los números de presets 021 –...

  • Page 40: Especificaciones

    ESPECIFICACIONES Pads de 4 drum pads, 3 pads de platillo, 1 hi-hat control pedal, batería: 1 pedal de control. Voces: 215 voces Baterías: 20 preseteados de batería, 10 baterias para el usuario. Canciones: 50 canciones preseteadas Controles: POWER SWITCH, START / STOP, SAVE, KIT, VOICE / VOLUME, SONG / VOLUME, DRUM OFF, CLICK, HI-HAT, CRASH, RIDE, HI-HAT CONTROL, SNARE, TOM 1, TOM 2, TOM 3, KICK, VOLUME, + / - TEMPO, TAP...
  • Page 41 LISTADO DE VOCES No. Nombre 055 RowDrum 2 056 RowDrum 3 Base de batería acústica Tambor electrónico 001 BD head 002 Real BD1 057 SD-Ana 2 003 Real BD 2 058 SD-Ana 6 004 Real BD 6 059 SD-Ana 7 005 BD Std 1 060 SD-Ana 11 006 BD Std 2...
  • Page 42 LISTA DE GRUPOS DE BATERIA No. Nombre 001 Standard 1 002 Standard 2 003 Dance 1 004 Jazz Latin 005 Room 1 006 Electric 007 Brush 008 Room Stick 009 Latin 1 010 Latin 2 LISTA DE TONOS No. Nombre 001 Guitar 002 Accordion Fussion 003 Folk Pop...
  • Page 43 IMPLEMENTACION SISTEMA MIDI FUNCION Básico Defecto Canal Cambiado Modo Defecto Mensajes Alterado Nota Número Voz real Velocidad Notas activadas Notas desactivadas Despues LLaves Toque Canales Pitch Bend Cambio de control Cambio de Verdaadero # programa Sistema Exclusivo Sistema Posición de la canción Común Selector de canción Tono...
  • Page 44 The Singing Machine Company, Inc. 6601 Lyons Road, Bldg. A7, Coconut Creek, FL 33073-9902 USA TEL. (954) 596-1000 FAX. (954) 596-2000 1460-0609-ENG-SPA-FRE01 VISIT OUR WEBSITE > www.singingmachine.com VISITE NOTRE SITIO INTERNET > www.singingmachine.com VISITE NUESTRO SITIO DE INTERNET > www.singingmachine.com...
