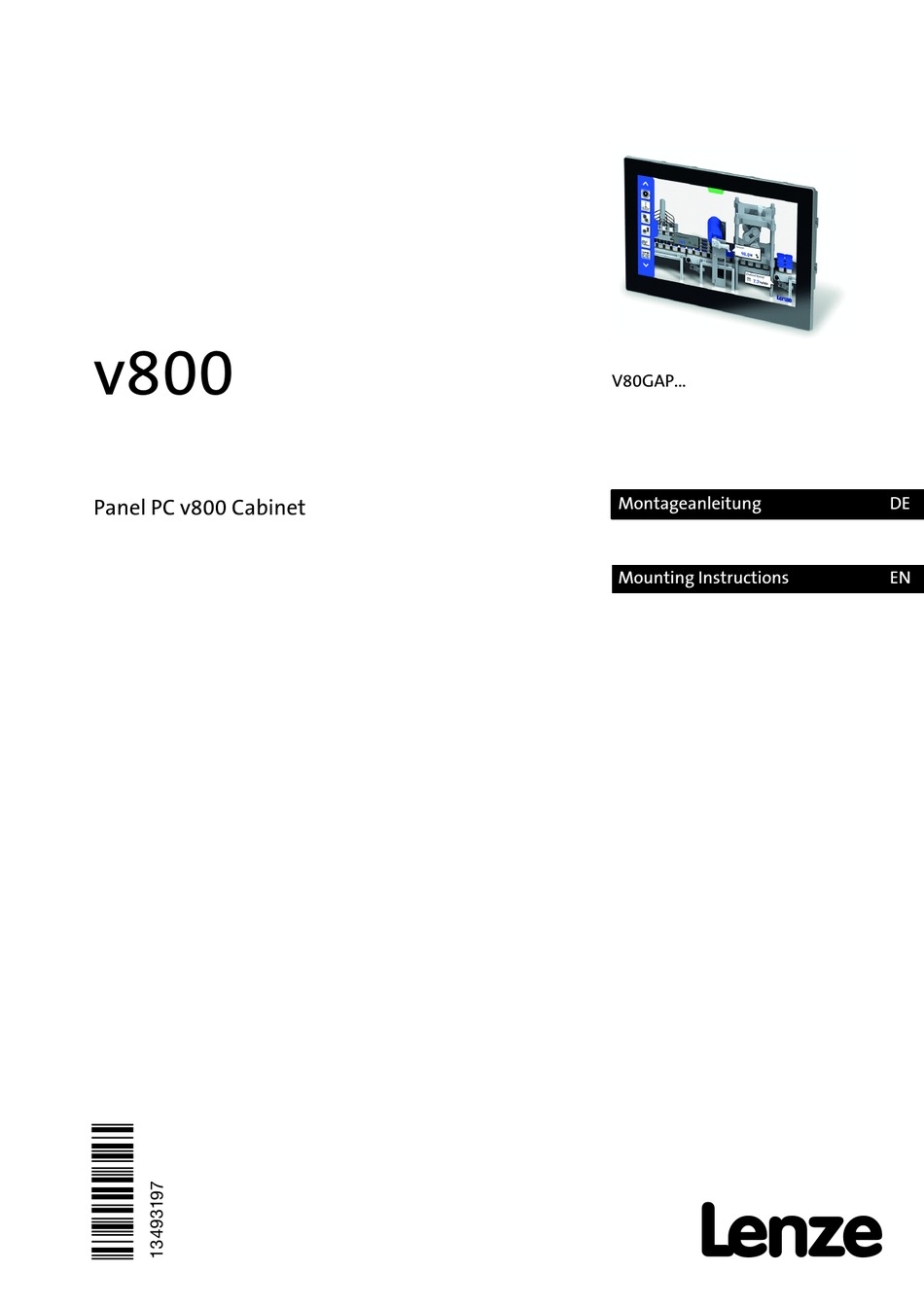

- Page 1 v800 V80GAP... Montageanleitung Panel PC v800 Cabinet Mounting Instructions...
-
Page 2: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise · Im Katalog finden Sie ausführliche Informationen zum Produkt. Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter www.lenze.com Diese Anleitung ist gültig für: Panel PC Bildschirmdiagonale Prozessor V80GAPG0700G6RXXXX 33,8 cm (13,3’’) Intel®... -
Page 3: Montage
Andernfalls wird auf der Gerätevorderseite die Schutzart IP65 nicht erreicht! Abmessungen EV800A007 Panel PC [mm] V80GAP... 338 (13.3") 332 ±1 240 ±1 2 ... 13 391 (15.4") 392 ±1 269 ±1 IP65: >3 546 (21.5") 532 ±1 334 ±1 ¯ Lenze MA_v800−c... - Page 4 Montage Montage Montageschritte R4 max v800_006, v800_061, v800_062 click! 0.25 Nm (2.2 lb-in) v800_007, v800_072 ¯ Lenze MA_v800−c...
-
Page 5: Elektrischer Anschluss
Daten der Anschlussklemmen Abbildung Anschluss Anschlusstyp Kabeltyp Kabel mit Combicon−Stecker Netzanschluss (24 V DC) 3−pol. Combicon−Buchse (Leiterquerschnitt max. 2.5 mm , AWG14) IPC001 Separater Erdungsleiter (min. 2.5 mm , AWG14) mit PE−Anschluss Schraube: M4 (PH 2) Ringkabelschuh IPC001 ¯ Lenze MA_v800−c... -
Page 6: Betrieb
C Unter "Information" finden Sie Systemdaten des Geräts. Konfiguration Information v800_010 V800_010 Anzeige gerätespezifischer Daten wie: Die serielle Schnittstelle konfigurieren. Gerätetyp Das Soft keyboard konfigurieren. Firmware−Version Touchscreen einige Zeit deaktivieren, z. B. um den Touchscreen zu reinigen. Seriennummer ¯ Lenze MA_v800−c... - Page 7 Sie austauschen können. Der Austausch ist in der Montageanleitung der Komponente beschrieben. So öffnen Sie den Deckel auf der Rückseite: 1. 4 Schrauben mit Schraubendreher TX10 lösen. 2. Deckel nach vorn neigen und abnehmen. EV800A011 Festplatte Arbeitsspeicher (RAM) Lithium−Batterie Lüfter Interne Schnittstelle nur für Lenze−Service ¯ Lenze MA_v800−c...
- Page 8 ¯ Lenze MA_v800−c...
-
Page 9: Important Notes
Important notes Important notes ¸ The catalogue provides detailed information on the product. Tipp! Information and tools concerning the Lenze products can be found in the download area at www.lenze.com These instructions are valid for: Panel PC Screen size Processor V80GAPG0700G6RXXXX 33,8 cm (13,3’’) - Page 10 Otherwise, class of protection IP65 will not be achieved on the front side of the device! Dimensions EV800A007 Panel PC [mm] V80GAP... 338 (13.3") 332 ±1 240 ±1 2 ... 13 391 (15.4") 392 ±1 269 ±1 IP65: >3 546 (21.5") 532 ±1 334 ±1 ¯ Lenze MA_v800−c...
- Page 11 Mounting Mounting Installation steps R4 max v800_006, v800_061, v800_062 click! 0.25 Nm (2.2 lb-in) v800_007, v800_072 ¯ Lenze MA_v800−c...
-
Page 12: Electrical Connection
Cable with Combicon plug Mains connection (24 V DC) 3−pole Combicon socket (conductor cross−section max. 2.5 mm , AWG14) IPC001 Separate earth conductor (min. 2.5 mm , AWG14) with ring PE connection Screw: M4 (PH 2) cable lug IPC001 ¯ Lenze MA_v800−c... -
Page 13: Operation
C The system data of the device is provided under "Information". Configuration Information v800_010 V800_010 Display of device specific data, e. g.: Serial interface configuration Device type Soft keyboard configuration Firmware version Deactivate touchscreen for a certain time, e. g. for cleaning the touchscreen. Serial number ¯ Lenze MA_v800−c... - Page 14 How to open the cover on the back: 1. Loosen 4 screws using the screwdriver TX10. 2. Tilt the cover forward and remove it. EV800A011 Hard disk Main memory (RAM) Lithium battery Internal interface − for Lenze service only ¯ Lenze MA_v800−c...
- Page 15 ¯ Lenze MA_v800−c...
- Page 16 © 06/2015 | MA_v800−c | .R@ö | 2.0 | TD15 Lenze Automation GmbH Postfach 10 13 52, 31763 Hameln Hans−Lenze−Str. 1, 31855 Aerzen GERMANY HR Hannover B 205381 Ü +49 5154 82−0 Ø +49 5154 82−2800 Ù lenze@lenze.com Ú www.lenze.com Û...
