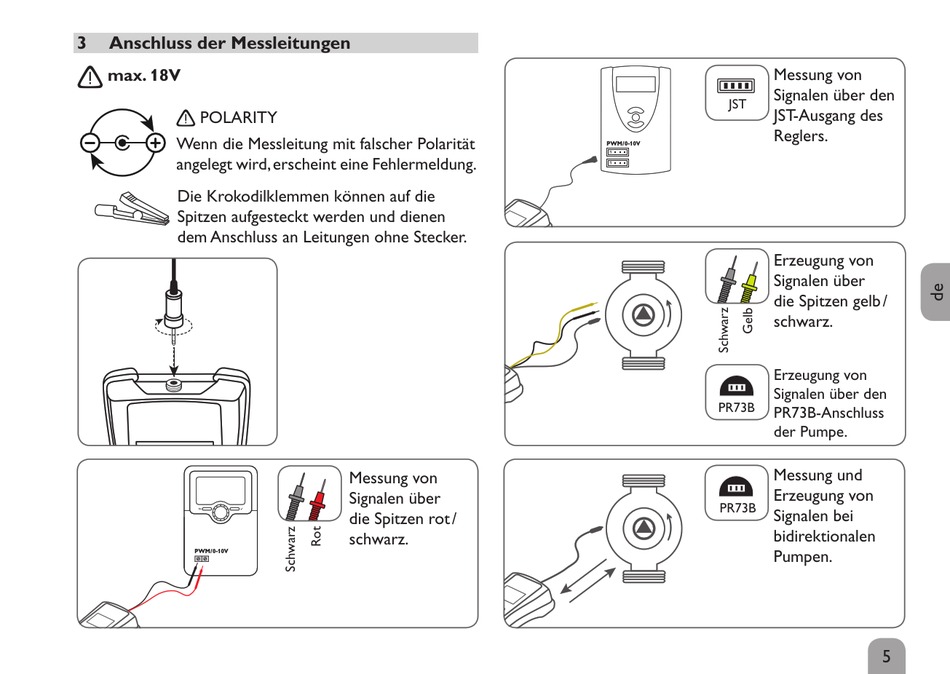

Anschluss der Messleitungen

⚠ max. 18V
⚠ POLARITY
Wenn die Messleitung mit falscher Polarität
angelegt wird, erscheint eine Fehlermeldung.
Die Krokodilklemmen können auf die
Spitzen aufgesteckt werden und dienen
dem Anschluss an Leitungen ohne Stecker.
PWM / 0-10V
Messung von
Signalen über
die Spitzen rot /
schwarz.
Messung von
Signalen über den
JST
JST-Ausgang des
Reglers.
PWM / 0-10V
Erzeugung von
Signalen über
die Spitzen gelb /
schwarz.
Erzeugung von
Signalen über den
PR73B
PR73B-Anschluss
der Pumpe.
Messung und
Erzeugung von
PR73B
Signalen bei
bidirektionalen
Pumpen.
