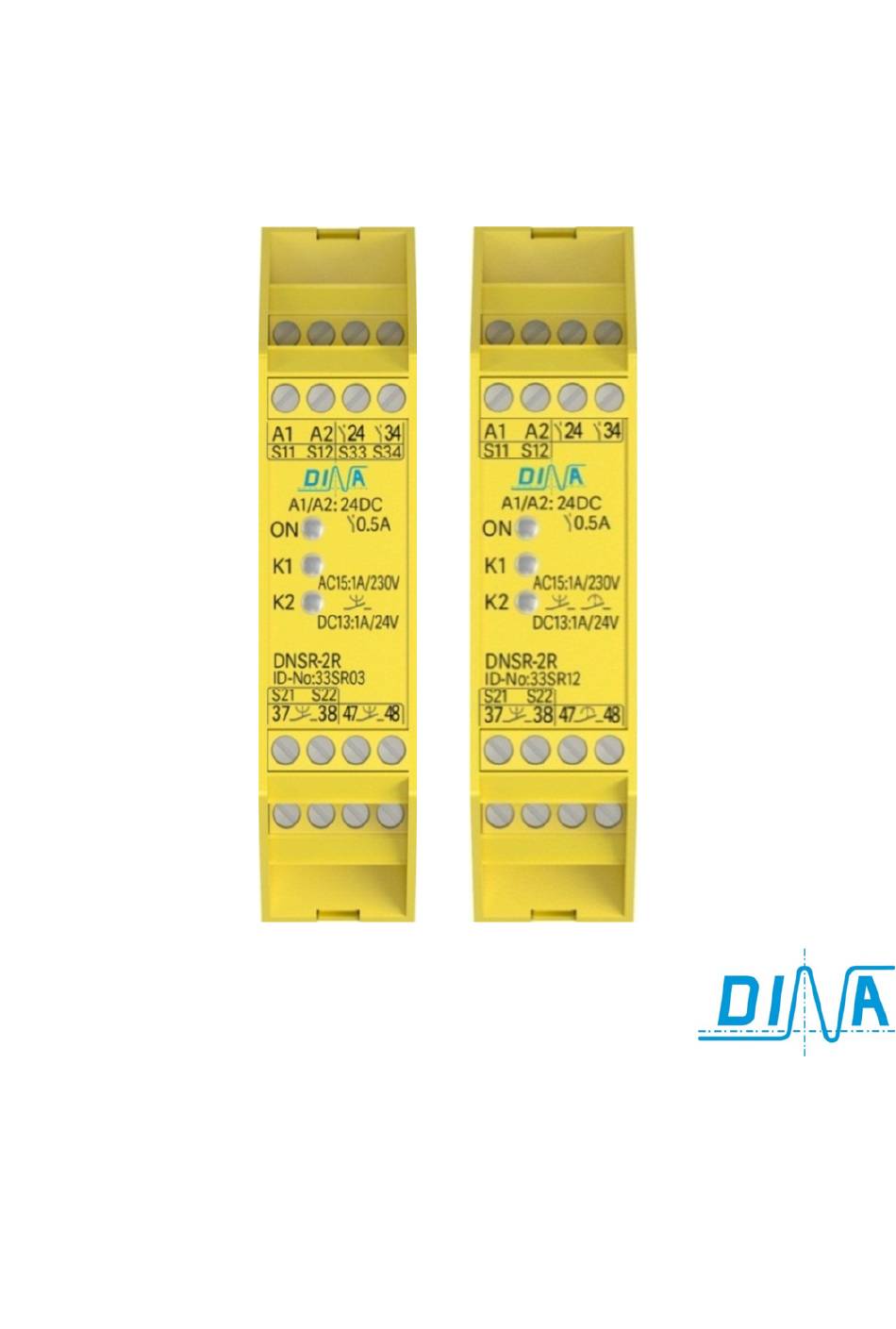

- Page 1 DNSR-2R Original Betriebsanleitung Original Instruction Manual wir sind sicherheit. we are safety...
- Page 2 DNSR-2R Original Betriebsanleitung Original Instruction Manual Inhaltsverzeichnis Seite Contents Page Eigenschaften Features Bestimmungsgemäße Verwendung Intended purpose Sicherheitsbestimmungen Safety regulations Wichtiger Hinweis und Validierung Important notes and validation Verwendung 33SR02 / 33SR03 Usage 33SR02 / 33SR03 Funktionsart 1 Functional mode 1...
- Page 3 Any modification at the safety parameters or the safety Sicherheitskonzept bzw. Sicherheitsparametern erneut zu concept itself requires re-proving the effectiveness of the erbringen. DINA Elektronik GmbH ist nicht in der Lage, alle safety concept. Eigenschaften eines Gesamtsystems, das nicht durch DINA DINA Elektronik GmbH cannot guarantee properties of konzipiert wurde, zu garantieren.
- Page 4 Kategorie 3 / PLd nach DIN EN ISO 13849-1 zu can be reached. erreichen. • DNSR-2R is mounted in a 22.5 mm plastic housing to • DNSR-2R ist in einem 22.5mm Kunststoffgehäuse zum be installed on a 35mm standard rail.
- Page 5 DNSR-2R Original Betriebsanleitung Original Instruction Manual Funktionsart 4 Functional mode 4 • Diese Funktion hat 2 getrennte Steuerkreise jeweils • This function has 2 separate control circuits each with mit einem Start S12 und Quitt S34 kreis bzw. S22, one start S12, S22 and one quit S34, S44 circuit.
- Page 6 DNSR-2R Original Betriebsanleitung Original Instruction Manual ID-No. 33SR11: ID-No. 33SR11: • 37/38 und 47/48 (15s) Rückfallzeit. • 37/38 and 47/48 (15s) off delayed time. Die Verzögerungszeit wird intern eingestellt. The off delay time is adjusted internal. • Wird S12 gegen 15V geschaltet schließen die •...
- Page 7 DNSR-2R Original Betriebsanleitung Original Instruction Manual Technical data General technical data Power supply 24VDC +/- 10% Current drain ca. 40mA relay off, ca. 70mA relay on Fuse Internal PTC fuse 200mA Operating temperature -10°C to +60°C / Storage temperature 40°C to +80°C Vibration resistance Sin 10 –...
- Page 8 DNSR-2R Original Betriebsanleitung Original Instruction Manual Wir sind Sicherheit We are safety. DINA Elektronik GmbH Esslinger Str. 84 D72649 Wolfschlugen Phone +49 7022 95170 Fax +49 7022 9517-710 info@dina.de www.dina.de DNSR-2R Stand 15.08.2016 Seite 8 von 8 Date 2016-08-15 Page 8 von 8...
