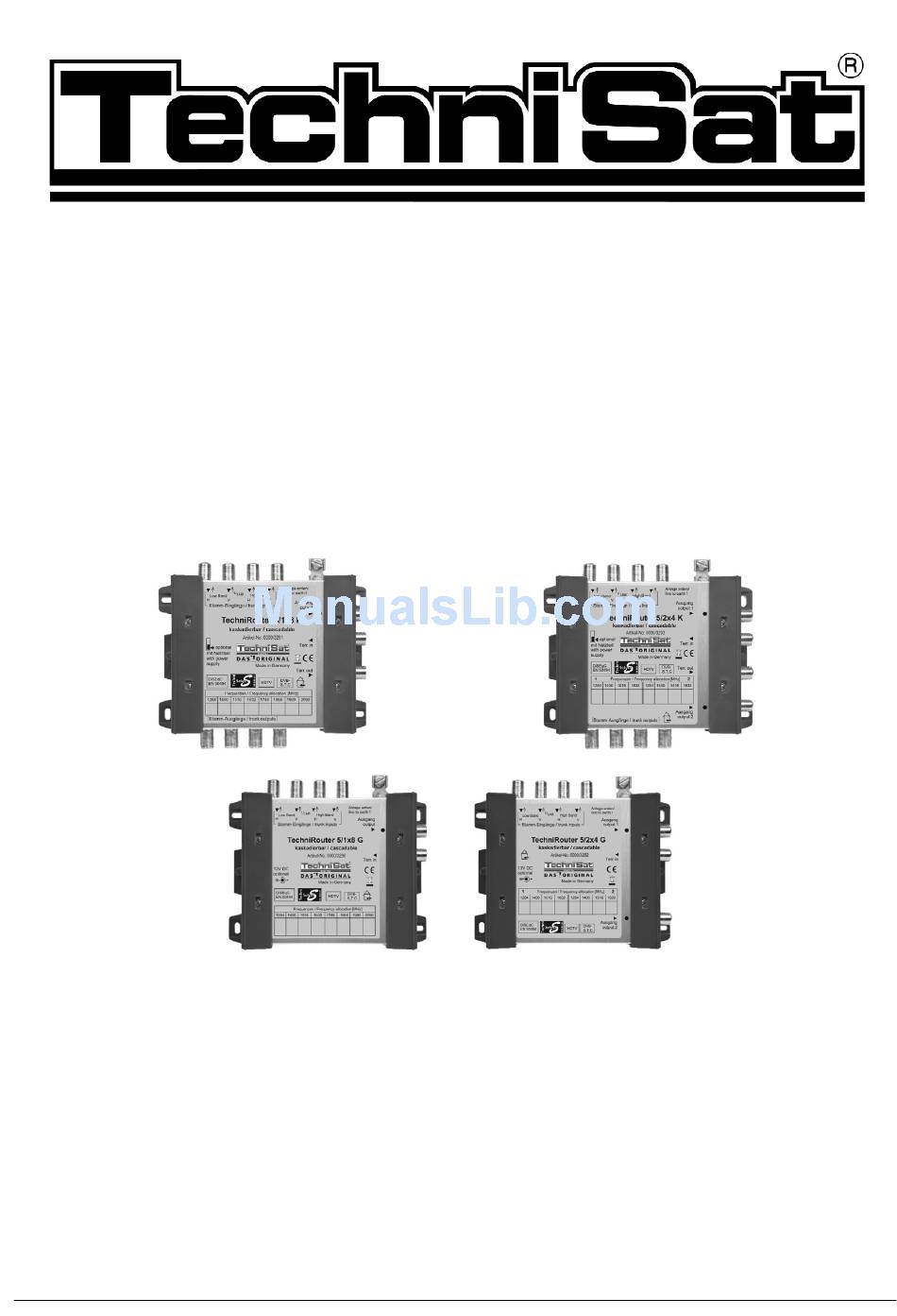

TechniRouter 5/1x8 G, 5/1x8 K TechniRouter 5/2x4 G, 5/2x4 K Montageanleitung/ Installation instructions Weitere Informationen unter: www.technisat.de Additional information can be found at: www.technisat.de... -
Page 2: Table Of Contents
Inhalt Verwendungszweck und Besonderheiten Sicherheitshinweise Geräte der TechniRouter-Familie Montage in Ein- oder Zweifamilienhäusern Aufrüsten einer bestehenden Breitbandverkabelung Errichten einer neuen Anlage Ergänzen einer bestehenden Sat-Block-Verteilanlage Kabel und Stecker Inbetriebnahme, Konfigurierung 4.5.1 Erstinbetriebnahme der Anlage 4.5.2 Einfügen eines weiteren Empfängers bei laufendem Betrieb 4.5.3 Traffic-Indikator Bau von Anlagen mit mehr als einer Kaskade... -
Page 3: Sicherheitshinweise
Hinweis: Wichtig ist, dass die verwendeten Receiver in der Lage sind, den TechniRouter zu steuern. Dies ist der Fall bei allen TechniSat-Geräten mit dem Logo „TechniRouter ready“ und bei Receivern von Fremdanbietern, die ebenso die Norm EN 50494 unterstützen. Analoge Receiver können nicht verwendet werden. -
Page 4: Geräte Der Technirouter-Familie
(TechniRouter 5/1x8 G und 5/2x4 G) eingesetzt und kann bei Verwendung eines Zwischen- verstärkers bis zu viermal hintereinandergeschaltet werden. Die Stromversorgung erfolgt vom TechniRouter 5/1x8 G bzw. und 5/2x4 G und wird ohne interne Querverbindung an allen Stammleitungen der Kaskade durchgereicht. - Page 5 Zubehör Alle Dosen, Verteiler und Verstärker müssen tauglich für den Sat-ZF-Bereich sein und einen DC- Durchlass besitzen. Bei Durchgangsdosen muss ein DC- Durchlass im Stamm und ein diodenentkoppelter DC- Durchlass im Abzweig vorhanden sein. Der DC-Durchlass wird für die Stromversorgung der TechniRouter und für den Transport der Steuersignale benötigt.
-
Page 6: Montage In Ein- Oder Zweifamilienhäusern
Steckernetzteil, Art.-Nr. 0000/3288 4 Montage in Ein- oder Zweifamilienhäusern > Für den Einsatz in Deutschland empfehlen wir eine Antenne mit 65cm Durchmesser. > Verwenden Sie ein Quatro-LNB. (Ein Quatro-Switch-LNB ist ungeeignet.) Gehen Sie in der folgenden Reihenfolge vor: Richten Sie die Antenne mit Hilfe eines geeigneten Messgerätes aus. Installieren Sie die Anlage im stromlosen Zustand. -
Page 7: Errichten Einer Neuen Anlage
4.1 Aufrüsten einer bestehenden Breitbandkabelverteilung (bisher bis 860MHz) als SCR-Verteilung Vorteil: Für die Verteilung selbst müssen keine neuen Kabel verlegt werden, so dass Schmutz, Unannehmlichkeiten und Kosten entfallen. > Eine bestehende Koaxialverkabelung sollte auf ihre Tauglichkeit für Signale bis 2,15GHz überprüft werden. Das machen Sie am einfachsten so, indem Sie probewei- se am Übergabepunkt ein herkömmliches digitales Satellitensignal einspeisen und dieses an der entferntesten Stelle über einen F-Stecker (ohne die vorhandene Antennendose) wieder auskoppeln und es am oberen Bandende auf seine Qualität... - Page 8 Schaltskizze: Traffic-Indikator...
-
Page 9: Kabel Und Stecker
4.3 Ergänzen einer bestehenden Sat-Verteilanlage Vorteil: Der TechniRouter ist mit allen TechniSat-Multischaltern kombinierbar. In einem bereits mit Multischaltern verkabeltem Haus hilft eine Kaskadiermatrix des TechniRouters, welche vor eine vorhandene Grundeinheit eines Multischalters eingefügt wird, den Bedarf an weiteren Anschlussstellen zu decken. Stellen Sie hierbei den Schiebeschalter der TechniRouter-Kaskadiermatrix auf „optional mit Netzteil“. -
Page 10: Inbetriebnahme, Konfigurierung
Koaxialkabel CoaxSat 2150 (Art.-Nr. 0002/3107) oder (Art.-Nr. 0001/3106). > TechniSat empfiehlt, für professionelle Installationen keine F-Stecker zu verwenden, die auf das Kabel aufgeschraubt werden. Für den Heimgebrauch, wo selten spezielle Konfektionierungswerkzeuge zur Verfügung stehen, sind sie anzuraten. Kaufen Sie möglichst solche mit Kabelmantel-Überwurfmutter. -
Page 11: Erstinbetriebnahme Der Anlage
Ausgang angeschlossenen Geräte stören und damit eine Übertra- gung (bei laufendem Betrieb zumindest aber den Programmwechsel der anderen) unmöglich machen! Konfigurieren der Empfänger: Wir beschreiben hier die Konfigurierung mit TechniSat-Empfängern (siehe auch deren Bedienungsanleitung), der Vorgang mit anderen Empfängern kann abweichen. 4.5.1 Erstinbetriebnahme der Anlage >... -
Page 12: Traffic-Indikator
Die erfolgreiche Zuordnung des gewählten Kanals ist ggfls. erkennbar am Ausschlag der Pegel-/Qualitätsanzeige (im unteren Bereich der Bildschirmanzeige) für den eingestellten Testtransponder. Nach Verlassen der Menüs können nun die Programme der über den TechniRouter empfangenen Satellitenposition wie beim herkömmlichen Empfang angewählt werden. -
Page 13: Bau Von Anlagen Mit Mehr Als Einer Kaskade
5 Bau von Anlagen mit mehr als einer Kaskade Verteilanlagen für Satelliten- und Breitbandkabel- (bzw. terrestrische) Signale mit mehr als 24 Anschlussstellen sollten nur von Fachleuten installiert werden, die über das Wissen um die Zusammenhänge und ein selektives Antennenmessgerät verfügen. Für „sparsam“... -
Page 14: Weitergehende Hinweise Zu Kabeln Und Dosen
5.1 Weitergehende Hinweise zu Kabeln und Dosen Kabel: Tabelle 1: (Dämpfung (dB / x Meter) einsetzbarer Kabeltypen) Länge bei Frequenz / MHz 30 Loop-Widerstand (Seele und Schirm) • für ein Kabel • der Kabel einer Speisespannung > Zur Auswahl der Kabel siehe auch Punkt 4.2. >... -
Page 15: Planung
Unterputz-Verteilschrank: Für die Installation im Treppenhaus, am besten für eine Sternverteilung aus der Hausmitte heraus, sollten Sie einen Unterputz- oder Aufputzverteilschrank einsetzen. In ihm finden bei Bedarf auch ein Zwischenverstärker oder andere Baugruppen mit Platz. Wir raten, dessen Tür mit einem Einbau-Sicherheitsschloss zu verschließen. 5.2 Planung Für etwas größere Verteilanlagen ist eine Reichweitenrechnung und damit die Betrachtung folgender Punkte unbedingt notwendig:... -
Page 16: Installation Der Komponenten
Terrestrik: Die Geräte sind sowohl für die Übertragung von DVB-T- und DVB-C-Signalen als auch von analogen Signalen geeignet. > Auf Grund der erheblichen Dämpfung über TechniRouter, Dosen und Ausgangskabel (Baumverteilung) sollte der Eingangspegel von DVB-Signalen entsprechend hoch angesetzt sein. Analoge Signale sollten nochmals 15dB höher sein. >... -
Page 17: Technische Daten
6 Technische Daten Gerät TechniRouter Bestellnummer 0000/ 3290 Terrestrik: 47 ... 862 MHz, Terr. Satellit: 0,95 ... 2,15 GHz Zahl der Stammeingänge Zahl der Stammausgänge Zahl der Kabelanschlüsse Teilnehmer pro Kabel maximal 8 Teilnehmernummer und Empfangskanäle (User bands) Stammleitungsdämpfung Verstärkung der -1 dB 13...18 Teilnehmersignale Reflektionsdämpfung... -
Page 18: Fehlersuchhilfen
7 Fehlersuchhilfen Fehler Mögliche Ursachen keine Funktion Ungeeigneter Receiver kein Bild, kein Ton Antennenausrichtung stimmt nicht Fehleinstellung des Receivers Betriebsspannung für Schaltmatrix fehlt Betriebsspannung für LNB und Zubehörgerät fehlt die Konfigurierung Pegel am Empfänger zu hoch schlägt fehl oder zu niedrig andere Empfänger sind in Betrieb (das ist nachteilig beim automatischen Setup) - Page 19 Fehler Mögliche Ursachen DVB-S-Signal ver- Ihre Kanalfrequenz ist doppelt schwindet zeitweise belegt (meist periodisches Verschwinden) Ein anderer Teilnehmer führt einen Setup durch. Der benutzte Empfänger kann die Stromversorgung nicht in jedem Fall übernehmen. Klötzchenbildung im zu kleiner Stammleitungs- bzw. DVB-S-Signal falscher Dosenpegel Ein anderer Teilnehmer führt einen Setup durch.
-
Page 20: Rechenhilfen Für Reichweitenrechnungen
Im Stamm ist der Widerstand wegen gleichspannungsmäßiger Parallelschaltung von 4 einzelnen Koaxialkabeln kleiner als der eines einzelnen Kabels. Ihr Gerät ist CE-zugelassen und erfüllt alle erforderlichen EU-Normen! Änderungen und Druckfehler vorbehalten. Stand 06/08 TechniSat und TechniRouter sind eingetragene Warenzeichen der Dämpfung des Signals nach dem Routereingang Router 5 ...
