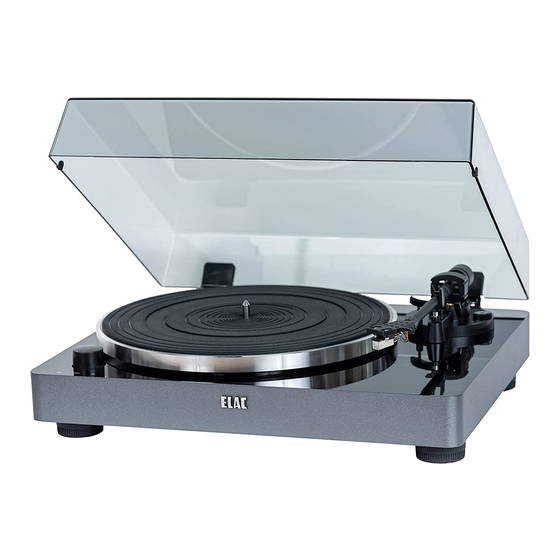

ELAC Miracord 50 Operating/Safety Instructions Manual

Hide thumbs

Advertisement

Available languages

Available languages

Table of Contents

50
70
BEDIENUNGSANLEITUNG & SICHERHEITSHINWEISE.
OPERATING & SAFETY INSTRUCTIONS

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Miracord 50 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ELAC Miracord 50

Summary of Contents for ELAC Miracord 50

  • Page 1 BEDIENUNGSANLEITUNG & SICHERHEITSHINWEISE. OPERATING & SAFETY INSTRUCTIONS...
  • Page 2 Garantie erstreckt sich auch nicht auf sonstige Ereignisse, die nicht im zumutbaren Bereich von ELAC liegen. Die Garantie erstreckt sich nicht auf Mängel, die in Verbindung mit anderen Produkten auftreten, die nicht von ELAC hergestellt wurden oder in sonstiger Weise durch nicht bestimmungsgemäßen Gebrauch auftreten. Auf die sach- gerechte Bedienung gemäß...
  • Page 3 Herzlichen Glückwunsch! Sie sind stolzer Besitzer des Wir beglückwünschen Sie zum Kauf eines ELAC Plattenspielers, der unter strengen Qualitäts- und Umweltauflagen hergestellt wurde. Um alle Leistungsmerkmale optimal auszunutzen, lesen Sie bitte die Bedienungsanleitung gründlich durch. Wir raten Ihnen, diese Anleitung für späteres Nachschlagen gut aufzubewahren.

  • Page 4: Table Of Contents

    INHALTSVERZEICHNIS / CONTENTS Seite / page Deutsch Beschreibung Erste Inbetriebnahme Wartung Störungshilfen Service / Pflege / Fertigungskontrolle / Entsorgung / Recycling Technische Daten English Description Initial Starting-Up Maintenance Troubleshooting Service / Production control / Disposal / Recycling Specifications...

  • Page 5: Beschreibung

    BESCHREIBUNG 1. Gegengewicht Das Gegengewicht dient zur genauen Einstellung des Auflagegewichtes der Tonabnehmernadel auf der Schallplatte 2. Anti-Skating Einrichtung Dieser Drehknopf dient zur Einstellung der Anti-Skating-Funktion des Tonarms. 3. Tonarm-Hebel Dieser Hebel dient zum Heben und Senken des Tonarms. 4. Tonarm-Arretierung (Tonarmhalter) Diese dient zur Arretierung des Tonarms in seiner Halterung, wenn er nicht verwendet wird.
  • Page 6 BESCHREIBUNG 8. Ausgänge Stecken Sie hier das mitgelieferte Cinch-Kabel ein und verbinden Sie es mit ihrem Verstärker. 9. Pre-Amp ON/OFF Schalter * ON: Verbinden Sie das Cinch-Kabel mit einem LINE-IN-Anschluss Ihres Verstärkers. * THRU: Verbinden Sie das Cinch-Kabel mit dem PHONO-IN-Anschluss Ihres Verstärkers. 10.

  • Page 7: Erste Inbetriebnahme

    ERSTE INBETRIEBNAHME INSTALLATION DER HAUBE 1) Entfernen Sie die Schutzfolie von der Haube und den Scharnieren. 2) Beachten Sie, dass die Scharniere je eine Klemm- und eine Zapfen-Seite aufweisen. 3) In der Haube gibt es 2 Einkerbungen, in die die Klemmseiten der Scharniere genau hineinpassen. 4) Setzen Sie die Scharniere vorsichtig mit der Klemmseite in die Kerben der Schutzhaube ein.
  • Page 8 ERSTE INBETRIEBNAHME NETZVERBINDUNG Bei diesem Plattenspieler ist ein externer Netzteil-Adapter (DC 12 V / 0,5 A) im Lieferumfang ent- halten. Das Netzteil kann mit einem Stromnetz von 110 V / 60 Hz oder 230 V / 50 Hz verbunden werden. VERSTÄRKERVERBINDUNG Neben dem Cinch-Anschluss auf der Rückwand des Plattenspielers befindet sich ein PhonoEQ-Wahlschalter.

  • Page 9: Wartung

    WARTUNG DIE TONABNEHMERNADEL ERSETZEN - Arretieren Sie den Tonarm. - Nehmen Sie die Schutzkappe von der Tonabnehmernadel ab. - Ziehen Sie die Tonabnehmernadel nach unten vorn und entfernen Sie sie. - Installieren Sie die neue Tonabnehmernadel, führen Sie dabei die Arbeitsschritte in umgekehrte Reihenfolge durch.

  • Page 10: Störungshilfen

    STÖRUNGSHILFEN Symptom / Mögliche Ursache Abhilfe Betriebszustand Motor dreht nicht Drehen Sie den Geschwindigkeitswahl- Geschwindigkeitswahlschalter schalter auf die für die abzuspielende steht auf „0“ Schallplatte korrekte Geschwindigkeit. STANDBY / ON-Schalter steht Drücken Sie den STANDBY / ON-Schalter auf „STANDBY“ auf „ON“. Tonsignale werden Der Plattenspieler ist an Schließen Sie den Plattenspieler an...

  • Page 11: Service / Pflege / Fertigungskontrolle / Entsorgung / Recycling

    Werte der elektrischen Bauelemente sehr stark einzuschränken, da sich Ungenauigkeiten der Einzelkomponenten im Gesamtsystem addieren können. Um eine maximale Fertigungsqualität zu realisieren, ist die Einhaltung der ELAC-Qualitätskriterien und Vorgaben größte Pflicht. Entsorgung Der Karton und das Verpackungsmaterial sollten aufbewahrt werden. Sie stellen einen idealen Behälter für das Gerät dar und sollten im Hinblick auf spätere Transporte aufbewahrt werden.
  • Page 12 Congratulations! You are the proud owner of the Congratulations on the purchase of your ELAC turntable that has been designed in accordance with strict quality and environmental requirements. Please read the instruction manual carefully. We recommend keeping it in a safe place for future reference. Please note the enclosed safety instructions.

  • Page 13: Description

    DESCRIPTION 1. Counterweight The counterweight is used for precise adjustment of the stylus pressure on the vinyl, to properly balance the tonearm. 2. Anti-Skating Control Use this to set the anti-skating force of the tonearm. 3. Tone arm Lever Use this lever to lower and raise the tonearm. 4.
  • Page 14 DESCRIPTION 8. Signal Connectors Plug in the RCA cable, and connect the cable to the audio amplifier. 9. Pre-Amp ON/OFF selector * ON: Connect the RCA cable to the LINE-IN terminal of the amplifier. * THRU: Connect the RCA cable to the PHONO-IN terminal of the amplifier. 10.

  • Page 15: Initial Starting-Up

    INITIAL STARTING UP DUST COVER INSTALLATION 1) Unwrap the two hinges and the dustcover. 2) Note that the hinges have a clamp side and a tab side. 3) Note that the dustcover has two spots on its rear edge shaped to accept the clamps. 4) Carefully push the clamps onto the dustcover in these locations.
  • Page 16 INITIAL STARTING UP MAINS CONNECTION An external switching power adaptor (DC 12 V / 0.5 A) is supplied with this turntable. Your unit is ready to be connected to a mains voltage of 110 V / 60 Hz or 230 V / 50 Hz. AMPLIFIER CONNECTION There is a Phono/Line selector next to the RCA jack on the rear panel of the turntable.

  • Page 17: Maintenance

    MAINTENANCE TO REPLACE THE STYLUS - Put the rest clip on the pick-up arm. - Remove the protective cap from the stylus. - Pull the stylus to the lower front and remove it. - Put in the new stylus following the reverse procedure. - Replace the protective cap on the stylus.

  • Page 18: Troubleshooting

    TROUBLESHOOTING Symptom Possible root cause Remedy No connection to the mains Motor doesn’t work Check mains plug, receptacle and fuse or mains fuse is blown Power supply not Check the low voltage plug for connected properly correct fit and fix it. Front switch in position „0“...

  • Page 19: Service / Production Control / Disposal / Recycling

    To be able to observe the tolerance limits, variations e.g. the values of the electric com- ponents must be severely restricted, since inaccuracies of single components may add up in the total system. To achieve maximum production quality, compliance with ELAC quality criteria and guidelines can be regarded as the most important duty.

  • Page 20: Specifications

    5.5“ x 16.5“ x 14.2“ ABMESSUNGEN (H x B x T) 140mm x 420mm x 360mm WEIGHT / GEWICHT 12.1 lb / 5.5 kg (approx.) ELAC Americas llc. ELAC Electroacustic GmbH 11145 Knott ave. Suites e & f Fraunhoferstraße 16 Cypress, Ca. 90630...
