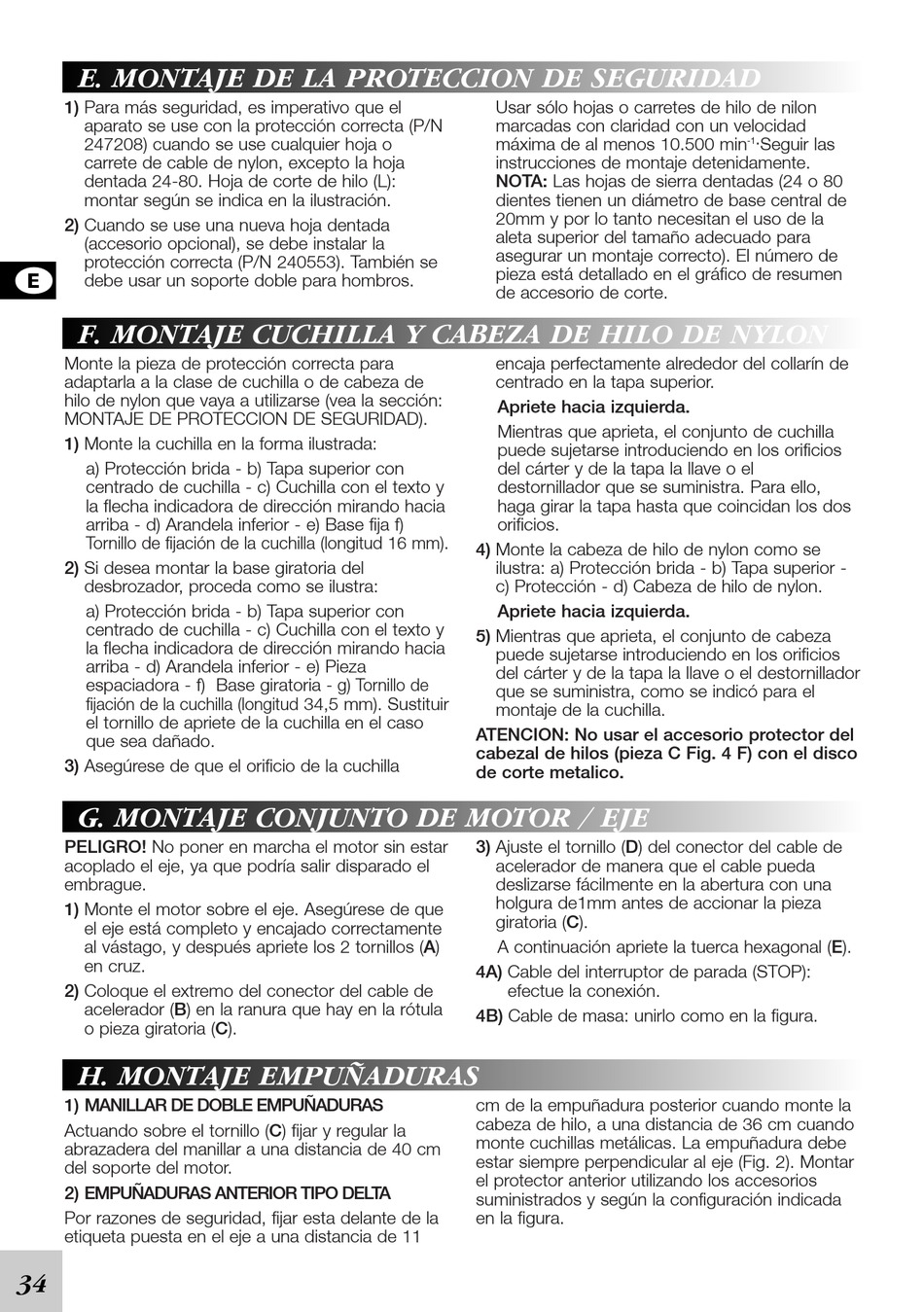

E. MONTAJE DE LA PROTECCION DE SEGURIDAD
1) Para más seguridad, es imperativo que el
aparato se use con la protección correcta (P/N
247208) cuando se use cualquier hoja o
carrete de cable de nylon, excepto la hoja
dentada 24-80. Hoja de corte de hilo (L):
montar según se indica en la ilustración.
2) Cuando se use una nueva hoja dentada
(accesorio opcional), se debe instalar la
protección correcta (P/N 240553). También se
E
debe usar un soporte doble para hombros.
F. MONTAJE CUCHILLA Y CABEZA DE HILO DE NYLON
Monte la pieza de protección correcta para
adaptarla a la clase de cuchilla o de cabeza de
hilo de nylon que vaya a utilizarse (vea la sección:
MONTAJE DE PROTECCION DE SEGURIDAD).
1) Monte la cuchilla en la forma ilustrada:
a) Protección brida - b) Tapa superior con
centrado de cuchilla - c) Cuchilla con el texto y
la flecha indicadora de dirección mirando hacia
arriba - d) Arandela inferior - e) Base fija f)
Tornillo de fijación de la cuchilla (longitud 16 mm).
2) Si desea montar la base giratoria del
desbrozador, proceda como se ilustra:
a) Protección brida - b) Tapa superior con
centrado de cuchilla - c) Cuchilla con el texto y
la flecha indicadora de dirección mirando hacia
arriba - d) Arandela inferior - e) Pieza
espaciadora - f) Base giratoria - g) Tornillo de
fijación de la cuchilla (longitud 34,5 mm). Sustituir
el tornillo de apriete de la cuchilla en el caso
que sea dañado.
3) Asegúrese de que el orificio de la cuchilla
G. MONTAJE CONJUNTO DE MOTOR / EJE
PELIGRO! No poner en marcha el motor sin estar
acoplado el eje, ya que podría salir disparado el
embrague.
1) Monte el motor sobre el eje. Asegúrese de que
el eje está completo y encajado correctamente
al vástago, y después apriete los 2 tornillos (A)
en cruz.
2) Coloque el extremo del conector del cable de
acelerador (B) en la ranura que hay en la rótula
o pieza giratoria (C).
H. MONTAJE EMPUÑADURAS
1) MANILLAR DE DOBLE EMPUÑADURAS
Actuando sobre el tornillo (C) fijar y regular la
abrazadera del manillar a una distancia de 40 cm
del soporte del motor.
2) EMPUÑADURAS ANTERIOR TIPO DELTA
Por razones de seguridad, fijar esta delante de la
etiqueta puesta en el eje a una distancia de 11
34
Usar sólo hojas o carretes de hilo de nilon
marcadas con claridad con un velocidad
máxima de al menos 10.500 min
instrucciones de montaje detenidamente.
NOTA: Las hojas de sierra dentadas (24 o 80
dientes tienen un diámetro de base central de
20mm y por lo tanto necesitan el uso de la
aleta superior del tamaño adecuado para
asegurar un montaje correcto). El número de
pieza está detallado en el gráfico de resumen
de accesorio de corte.
encaja perfectamente alrededor del collarín de
centrado en la tapa superior.
Apriete hacia izquierda.
Mientras que aprieta, el conjunto de cuchilla
puede sujetarse introduciendo en los orificios
del cárter y de la tapa la llave o el
destornillador que se suministra. Para ello,
haga girar la tapa hasta que coincidan los dos
orificios.
4) Monte la cabeza de hilo de nylon como se
ilustra: a) Protección brida - b) Tapa superior -
c) Protección - d) Cabeza de hilo de nylon.
Apriete hacia izquierda.
5) Mientras que aprieta, el conjunto de cabeza
puede sujetarse introduciendo en los orificios
del cárter y de la tapa la llave o el destornillador
que se suministra, como se indicó para el
montaje de la cuchilla.
ATENCION: No usar el accesorio protector del
cabezal de hilos (pieza C Fig. 4 F) con el disco
de corte metalico.
3) Ajuste el tornillo (D) del conector del cable de
acelerador de manera que el cable pueda
deslizarse fácilmente en la abertura con una
holgura de1mm antes de accionar la pieza
giratoria (C).
A continuación apriete la tuerca hexagonal (E).
4A) Cable del interruptor de parada (STOP):
efectue la conexión.
4B) Cable de masa: unirlo como en la figura.
cm de la empuñadura posterior cuando monte la
cabeza de hilo, a una distancia de 36 cm cuando
monte cuchillas metálicas. La empuñadura debe
estar siempre perpendicular al eje (Fig. 2). Montar
el protector anterior utilizando los accesorios
suministrados y según la configuración indicada
en la figura.
. Seguir las
