Summary of Contents for Alber scalaport X7

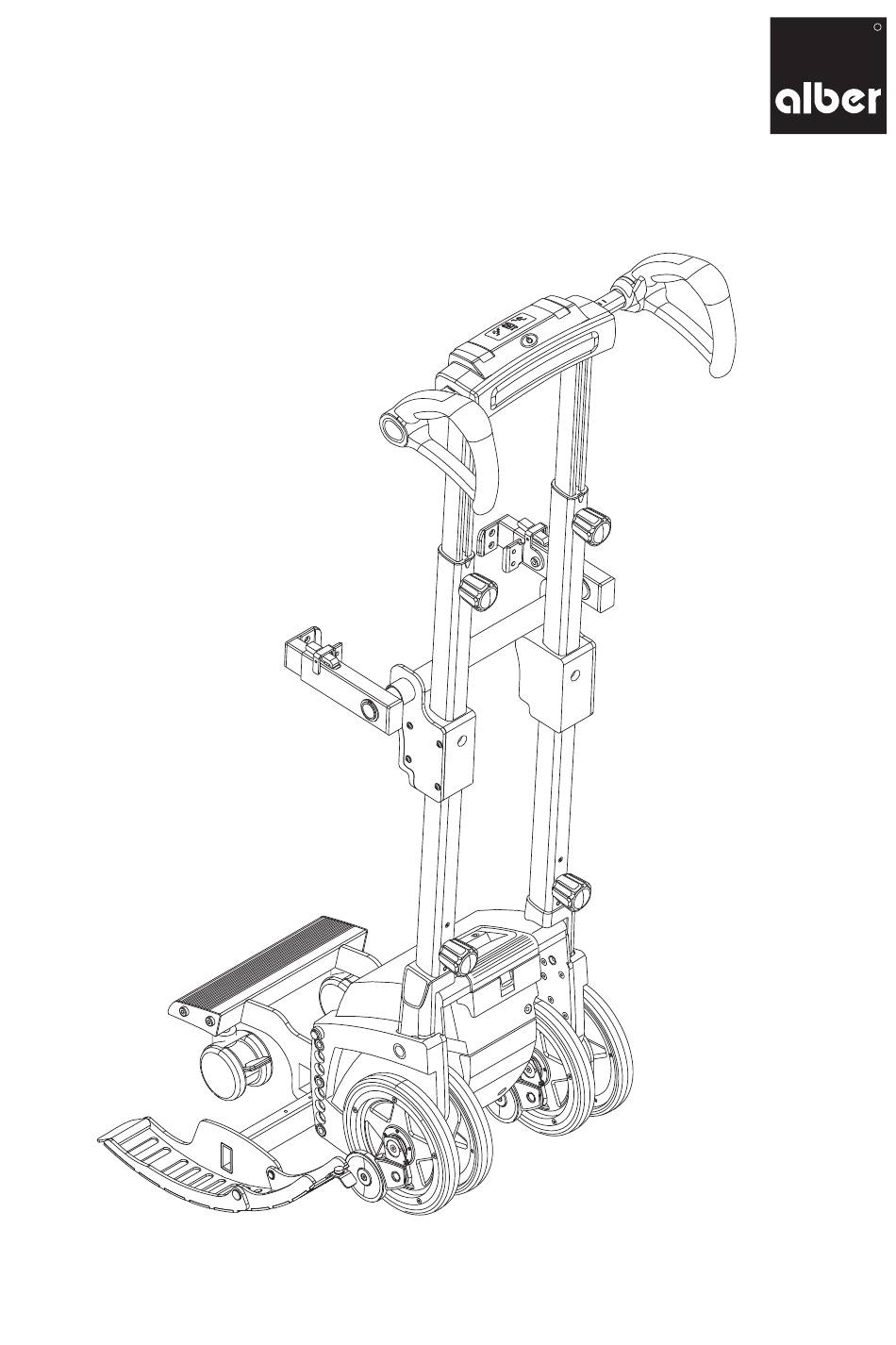

- Page 1 X7 Montageanweisung für den Anbau am scalamobil S35 Instruction for mounting at the scalamobil S35...
-
Page 2: Montage
Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Achtung, der Anbau darf nur durch vom Hersteller autorisierte Fachkräfte erfolgen ! Caution , any mounting must be done by personnel authorized by the manufacturer !]... - Page 3 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Montage Mounting Scalamobil leicht nach hinten kippen um die Radaufnahme einrasten zu lassen. Falls erforderlich: Zusätzlich den Hebel [A] nach recht drücken.
- Page 4 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Montage Mounting Bei Montage: Zuerst Halterung nach oben schieben, dann Griffeinheit auf Antrieb aufsetzen When mounting: First move the bracket upwards, then attach the grip unit to the drive unit.
- Page 5 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Nutzung Usage Erst Radaufnahme mittig ausrichten, dann Stuhl einfahren. First lign the wheel adapter central, then run-in the wheelchair.
- Page 6 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Nutzung Klemmung am Rohr der Rollstuhl-Rückenlehne arretieren Usage Fix the clamping at the tube of the wheelchair’s backrest Halterung in Mitte der Rollstuhl- Rückenlehne positionieren...
- Page 7 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Montage Kopfstütze Mounting of the headrest...
-
Page 8: Usage Instructions
Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Nutzungshinweise Usage instructions Kollision der Radaufnahme [A] mit der Stufenkante vermeiden! Avoid boarding of the wheel adapter [A] against the stair flange! Bei Montage: Zuerst Halterung nach oben schieben, dann Griffeinheit auf Antrieb aufsetzen When mounting: First move the bracket upwards, then attach the grip unit to the drive unit. - Page 9 Ulrich Alber GmbH Montageanweisung X7 Vor dem Weißen Stein 21 D-72461 Albstadt [Mounting instruction X7] Telefon: +49 7432-2006-0 Internet: www.ulrich-alber.de Transport Transportation Quetschgefahr Risk of being crushed...
- Page 10 For fixing respectively loosening of the lower wheelreceiver: Press respectively pull out the l ocking pin Vor Inbetriebnahme des scalaport X7 / scalamobil: Gebrauchsanweisung scalamobil S35 lesen! Read user’s manual scalamobil S35 before using the scalaport X7 Max. zulässiges Personengewicht: 120 kg...
- Page 11 Ulrich Alber GmbH Vor dem Weißen Stein 21 D-72461 Albstadt Tel.: 07432 / 2006-0 Fax: 07432 / 2006-299 www.alber.de info@alber.de 37.0001.2.99.01 Stand: 01.01.2011...
