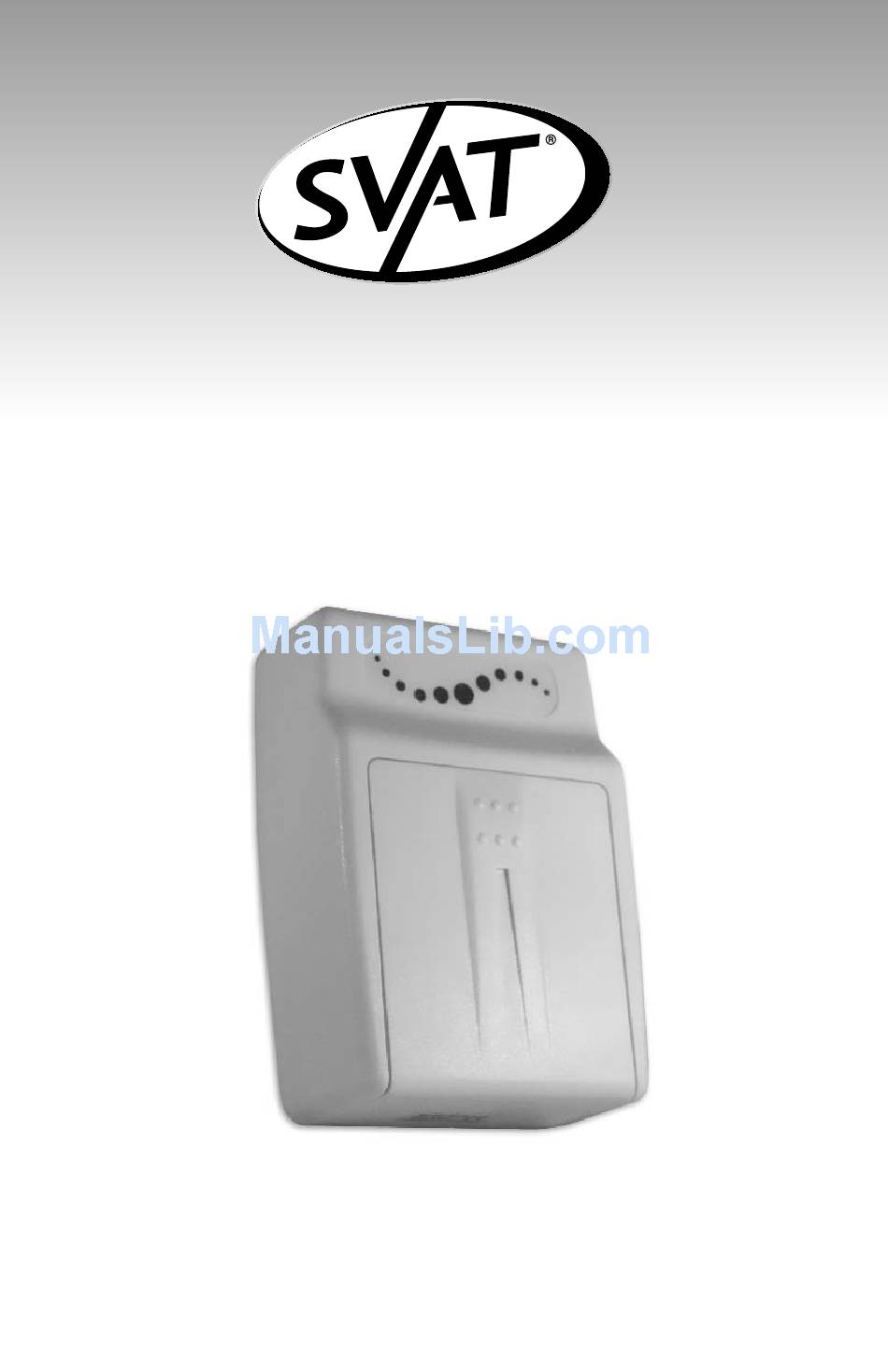

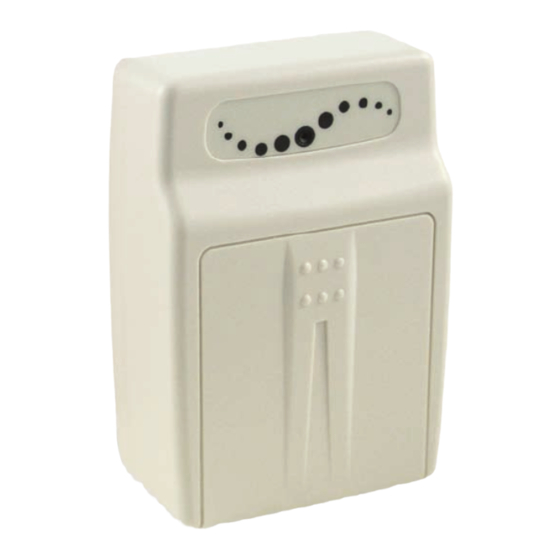

- Page 1 SE UC1700 Hidden Colour Digital Video Capture Camera Caméra Caché Visuel De Capture De Digital De Couleur User's Manual Manuel de l'utilisateur www.svat.com...
-
Page 2: Important Safety Precautions
IMPORTANT! ACCESSORIES- Do not place product on an unstable cart, stand or table. The UC1700 may fall causing serious injury to a child or adult and serious damage to the equipment. Wall or shelf mounting should follow the manufacturer's instruction and should use a mounting kit approved by the manufacturer. -
Page 3: Parts Of The System
INCLUDED IN THIS SYSTEM: • One Camera Body with DVR • One Mounting Bracket • One Power Adapter • One RCA Video Cable • Instruction Manual • One Year Warranty • Toll Free Tech Support PARTS OF THE SYSTEM Switchable NTSC/PAL Full Stop/Overwrite Switch RCA Video Output On/Off Power Switch... -
Page 4: Function Of Each Part
VCR TYPE CONTROLS Stop, Record, Play, Pause, Fast Forward, Rewind and Skip buttons allow you to con- trol the UC1700 like a VCR. Buttons most commonly used are STOP and REC. For more details, refer to the operating procedure function description table. -
Page 5: Function Description Table
FUNCTIONS 7-1 FUNCTION DESCRIPTION TABLE It is important to read through and understand the function descriptions before reading how to operate this system. BUTTON The LED light on the front panel indicates the current OPERATION MODE or screen display status. Under a different mode, each function has different meanings. The Function Description Table clearly lists the LED light as it appears during different mode and its corresponding relations with the function buttons. -
Page 6: Operation Description
OPERATION DESCRIPTION 1 POWER ON Each time immediately after power is restored; they system proceeds with auto detection and warming up function, and then enters RECORD mode. RECORD MODE Under the RECORD mode the system uses two types of recording format: Continuous Recording and Motion Detection Recording. -
Page 7: Stop Mode
OPERATION DESCRIPTION Cont’d... The screen display shows the recorded images by value of frames. The screen display shows the recorded images by percentage (0% - 100%) When the memory is full and the “Full Stop-Overwrite” switch on the front panel is switched to “Overwrite”, the word “LOOP”... - Page 8 OPERATION DESCRIPTION 1 Cont’d... • There are two conditions that the system will be switched to PLAYBACK mode: • Under STOP mode, press << >> button. • Under SEARCH MENU mode, press <<+>> button • Under PLAYBACK mode, press << >> button, to enable playback or to pause. Under PLAYBACK mode, press <<...
- Page 9 OPERATION DESCRIPTION 1 Cont’d... Record Quality: HIGH, MEDIUM and LOW Current frame number Total frames recorded SEARCH MENU MODE The user may setup the starting time of playback under this mode. Therefore, when the system is switched to PLAYBACK mode it plays back video according to setup under the SEARCH MENU mode.
-
Page 10: System Setup
SYSTEM SETUP All relevant system setups may be set under Menu Setup Mode, please refer to the descriptions below: S E T U P D A T E ( Y Y Y Y \ M M \ D D ) T I M E ( H H : M M : S S ) R E C O R D R E S O L U T I O N... -
Page 11: Product Specifications
Product Specifications Sensor ...1/4" colour CMOS Sensor Lens...Cone Lens f3.7 mm/F2.0 Effective Picture ...VGA (H): 640 x V: 480 S/N Ratio ...46 dB Auto Electronic Shutter ...1/60s ~ 1/15,000s Auto Gain Control ...Yes Auto White Balance ...Yes Synchronous System ...1/60s ~ 1/15,000s Video Output port ...RCA Jack, 1 Vp-p./75 Ohms Video Output format ...NTSC or PAL (Switch Settable) Recording Resolution ...VGA(640x480)/QVGA(320x240) -
Page 12: Product Warranty
If you have warranty or support issues please contact us using any of the following methods: SVAT Electronics USA 2315 Whirlpool St., Unit 333 NIagara Falls, New York... - Page 13 LES PRÉCAUTIONS IMPORTANTES DE SÛRETÉ S'IL VOUS PLAÎT LIRE AVANT D'INSTALLER Les félicitations sur votre achat du S'il vous plaît lire ces instructions de sûreté et opération soigneusement avant d'installer et utilisation de ce système. • Garder l'appareil-photo, le moniteur et les cordes d'adaptateur de CA/CC hors de portée d'enfants. •...
- Page 14 INCLUS DANS CE SYSTÈME : • Une Camera Corps • Une Support • Une Adapteur De Puissance • Une Câble de RCA • Manuel D'Instruction • Une Garantie D'An • Appui De Technologie Libre De Péage PARTIES DU SYSTÈME Permutable NTSC/PAL Plein Commutateur De Stop/Overwrite Rendement De...
- Page 15 VCR DACTYLOGRAPHIEZ LES COMMANDES Arrêtez, enregistrez, jouez, faites une pause, vers l'avant rapide, rebobinage et les boutons de saut vous permettent de commander l'UC1700 comme un magnéto- scope. Les boutons généralement utilisés sont ARRÊT et REC. Pour plus de détails, référez-vous à...
- Page 16 FONCTIONS 7-1 TABLEAU DE DESCRIPTION DE FONCTION Il est important de lire et de comprendre les descriptions de fonction avant la lec- ture comment actionner ce système. BUTTON La lumière de LED sur le panneau plan indique le statut courant d'affichage de MODE ou d'écran d'OPÉRATION.
- Page 17 DESCRIPTION 1 D'OPÉRATION MISE SOUS TENSION Chaque fois que le temps juste après la puissance est reconstitué ; ils système se poursuit par la détection automatique et fonction de réchauffage, et puis entre le mode RECORD. MODE RECORD Sous le mode RECORD ils système emploie deux types de format d'enregistrement : Enregistrement continu et enregistrement de détection de mouvement.
- Page 18 DESCRIPTION d'OPÉRATION Continuée... L'affichage d'écran montre les images enregistrées par la valeur des armatures. L'affichage d'écran montre que les images enregistrées par le pourcentage (0% - 100%) quand la mémoire est pleine et "Arrêter-Recouvrez complètement" le commutateur sur le panneau plan est commuté à "recouvrent", le mot "BOUCLE"...
- Page 19 DESCRIPTION 1 d'OPÉRATION Continuée... • Il y a deux conditions que le système sera commuté au mode de PLAYBACK : • Sous le mode d'ARRÊT, serrez << >> bouton. • Sous le mode de MENU de RECHERCHE, serrez <<+>> bouton •...
- Page 20 DESCRIPTION 1 CONT'D D'OPÉRATION... Qualité Record : HAUT, MOYEN et BAS Nombre courant d'armature Les armatures totales ont enregistré MODE DE MENU DE RECHERCHE L'utilisateur peut installer l'heure de départ du playback sous ce mode. Par con- séquent, quand le système est commuté au mode de PLAYBACK il des playback visuels selon l'installation sous le mode de MENU de RECHERCHE.
- Page 21 INSTALLATION DE SYSTÈME Toutes les installations appropriées de système peuvent être placées sous le mode d'installation de menu, se rapportent svp aux descriptions ci-dessous : S E T U P D A T E ( Y Y Y Y \ M M \ D D ) T I M E ( H H : M M : S S ) R E C O R D R E S O L U T I O N...
-
Page 22: Spécifications De Produit
Spécifications de produit Sonde ...sonde de la couleur CMOS de 1/4" Objectif ...Objectif f3.7 mm/F2.0 De Cône Image Efficace ...VGA (H): 640 x V: 480 S/N Rapport ...46 dB Obturateur Électronique Automatique Commande Automatique De Gain Équilibre Blanc Automatique ..Oui Système Synchrone ...1/60s ~ 1/15,000s Port de rendement visuel ...RCA Jack, 1 Vp-p./75 Ohms Format visuel de rendement ...NTSC or PAL (Commutez Settable) -
Page 23: Garantie De Produit
Si vous avez les issues de garantie ou de soutien satisfont nous contactent employant n'importe laquelle des méthodes suivantes : SVAT Electronics USA 2315 Whirlpool St., Unit 333 NIagara Falls, New York... - Page 24 If you require more information on this product or other SVAT products visit Si vous exigez plus d'information sur ce produit ou ces autres produits de SVAT visite www.svat.com...
