XK6071
Vannekiristin metallivanteelle

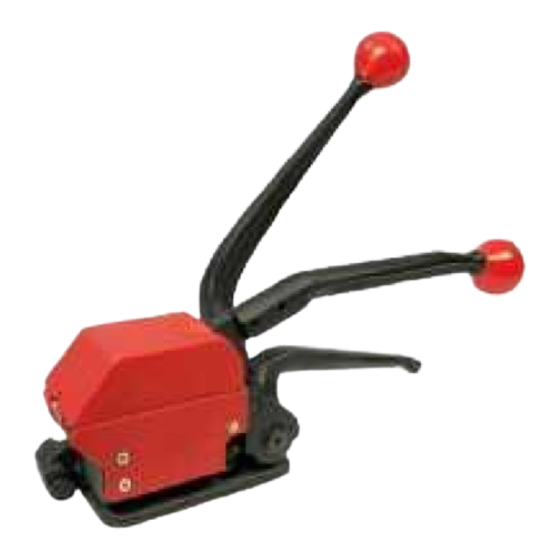

Sealless steel strapping tool
• Käyttöohje • Manual •
HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata
kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten.
NOTE! Read the instruction manual carefully before using the tool and follow
all given instructions. Save the instructions for further reference.
Maahantuoja/ Importer:
ISOJOEN KONEHALLI OY
Keskustie 26, 61850 Kauhajoki As, Finland
Tel. +358 - 20 1323 232, Fax +358 - 20 1323 388
www.ikh.fi
Advertisement
Subscribe to Our Youtube Channel
Summary of Contents for IKH XK6071
- Page 1 XK6071 Vannekiristin metallivanteelle Sealless steel strapping tool • Käyttöohje • Manual • HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. NOTE! Read the instruction manual carefully before using the tool and follow all given instructions.
-
Page 2: Tekniset Tiedot
Onnittelumme tämän laadukkaan tuotteen valinnasta! Toivomme ostamasi työkalun olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen työkalun käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan. Toivotamme Sinulle turvallista ja miellyttävää työskentelyä! TEKNISET TIEDOT Vanteen leveys 13mm, 16mm, 19mm Vanteen paksuus 0,38mm –... - Page 3 Syötä vannetta työkalun sisään sen seinämään asti. Vanteen on oltava sivupysäyttimen sisäpuolella. 3. Pitele kiinnityskahvasta (73) tukevasti vasemmalla kädellä. Painele kiristyskahvaa (82) edestakaisin oikealla kädellä, kunnes haluttu kireys on saavutettu. 4. Tue työkalua pitelemällä oikealla kädellä kiristyskahvasta (82). Työnnä kiinnityskahva (73) kokonaan eteen pysäyttimeen (51) asti.
- Page 4 SÄÄTÖ Kun vannetta aletaan kiinnittää, kaikkien pysäyttimien on oltava saman kokoiset. 13mm (1/2”) 16mm (5/8”) 19mm (3/4”) Etupysäytin (13) Sivupysäyttimet (91 ja 92) Takapysäyttimet (36 ja 37) Etu- ja takapysäyttimien säätö Löysää ruuveja (14) työkalun edessä ja takana. Aseta haluttu pysäytinkoko paikalleen ja kiristä ruuvit (14).
- Page 5 Sivupysäyttimen säätö Löysää ruuveja (94 ja 14). Aseta haluttu pysäytinkoko paikalleen ja kiristä ruuvit. Kiinnityssauman syvyyden säätö Löysää mutteria (52), käännä pysäytintä (51) vastapäivään pienentääksesi kiinnitys- leikkaussyvyyttä käännä myötäpäivään kasvattaaksesi kiinnitys- ja leikkaussyvyyttä. Kiristä lopuksi pysäytin ja mutteri. Syöttöpyörän ja tarrainrulla säätö Tämä...
-
Page 6: Specifications
Congratulations for choosing this high-quality equipment! We hope it will be of great help to you. Remember to read the instruction manual before using the equipment for the first time in order to ensure safe usage. If you have any doubt or problems, please contact your dealer or the importer. We wish you safe and pleasant work with this equipment! SPECIFICATIONS Strap widths... - Page 7 Insert the strap into the sealing section against the wall of housing. Strap must seat inside the side strap stop. 3. Hold the sealing handle (73) firmly with left hand. Pump the tension handle (82) with your right hand until the desired tension is reached. 4.
- Page 8 ADJUSTMENTS All front, side and rear strap stops must in the same number prior to use. 13mm (1/2”) 16mm (5/8”) 19mm (3/4”) Front strap stop (13) Side strap stop (91 and 92) Rear strap stop (36 and 37) Adjusting front and rear strap stops Loosen screws (14) in front of and behind the housing.
- Page 9 Adjusting side strap stop Loosen screws (94 and 14). Put the size you want in place and tighten the screws. Adjusting sealing depth Loosen nut (52), turn stop (51) counter clockwise to decrease sealing depth and cutting depth, or turn clockwise to increase sealing depth and cutting depth, then re-tighten the stop (51) and nut (52).
- Page 10 RÄJÄYTYSKUVA JA OSAT ● EXPLODED VIEW AND PARTS Kuvaus Kuvaus Alusta Jousi Kiila Holkki Kiila Sivulevy Kuusiokoloruuvi Ruuvi Ruuvi Pysäytin Kuusiokoloruuvi Mutteri Pultti Ruuvi Tarrainrulla Aluslevy Lävistin Syöttökahvan jousi Ruuvi Syöttökahva Kuusiokoloruuvi Syöttöpyörä Etupysäytin Akseli Ruuvi Kiila Kuusiokoloruuvi Ohjain Leikkurin kannatin Aluslevy Rulla Pidätysrengas...
- Page 11 Socket set screw Feedwheel Front strap stop Tension shaft Screw Socket set screw Strap guide Cutter support Washer Roller Retaining ring Retaining ring Bolt Link Socket set screw Screw Sealing handle Cutter Ejector Shim Pressure spring Tension handle Screw Washer Rear strap stop (16/19 mm) Side strap stop (16/19 mm) Rear strap stop (13/16 mm)
- Page 13 Finland vakuuttaa täten, että herewith declares that VANNEKIRISTIN STEEL STRAPPING TOOL malli nro. XK6071 Model no. XK6071 is in conformity with the Machinery Directive no. 98/37/EC. on konedirektiivin no. 98/37/EY mukainen. Mikäli tuotteen teknisiä ominaisuuksia tai käyttöominaisuuksia This declaration is not anymore valid if the technical features muutetaan ilman valmistajan suostumusta, tämä...
