Deutsch
- Table of Contents
- Informationen Allgemein
  - Funktionen
  - Geräteübersicht
  - Bildschirm
- Bedienung Allgemein
  - Sprache Einstellen
  - Demo Modus
  - Empfangsmodus

    Steuerung

    Monitoring
  - Wasserverbrauch (Waschtisch und Brause)

    Konfiguration für Waschtisch-Armaturen

    Nachlaufzeit

    Detektionsmodus (Waschtisch Thermostat)

    Automatische Spülung

    Reinigungsmodus

    Programmmodus Sperren

    Thermische Desinfektion

    Konfiguration Senden

    Konfiguration für Urinal-Armaturen

    Mindestverweilzeit

    Spülung bei Dauerdetektion

    Automatische Spülung
  - Reinigungsmodus
  - Programmmodus Sperren
  - Konfiguration Senden

    Konfiguration für WC-Armaturen

    Mindestverweilzeit

    Spülung bei Dauerdetektion

    Erfassungszeit Abhängige Spülmenge

    Automatische Spülung
  - Reinigungsmodus
  - Programmmodus Sperren
  - Konfiguration Senden

    Konfiguration für Brause-Armaturen

    Automatische Spülung
  - Reinigungsmodus
  - Programmmodus Sperren

    Thermische Desinfektion
  - Konfiguration Senden

    Service

    Armatur Abschalten

    Testmodus

    Spülung Auslösen (Urinal und WC)

    Profil Sichern

    Reset
- Steuerung
  - Konfiguration für Waschtisch-Armaturen
  - Detektionsmodus (Waschtisch Thermostat)

    Testmodus

    Batterierestkapazität
  - Nachlaufzeit
  - Thermische Desinfektion

    Maximallaufzeit

    Automatische Spülung

    Konfiguration für Urinal- / WC-Armaturen

    Testmodus

    Batterierestkapazität

    Spülmenge

    Spülung Auslösen

    Vorspülung

    Mindestverweilzeit

    Automatische Spülung
- Wartung
English
Français
- Informations Générales
  - Domaine D'application
  - Caractéristiques Techniques
  - Homologation Et Conformité
  - Fonctions
- Vue D'ensemble de L'appareil
  - Touches
  - Écran
- Utilisation Générale
  - Allumer la Télécommande
  - Éteindre la Télécommande
  - Changer la Langue
  - Mode Démonstration
  - Mode de Détection
  - Orientation de la Télécommande
- Utilisation de Robinetteries À Commande
- Bidirectionnelle
  - Établir la Connexion Avec la Robinetterie
  - Surveillance

    Rinçage Automatique

    Cycles D'ouverture Et de Fermeture

    Consommation D'eau (Lavabo Et Douche)

    Désinfection Thermique (Lavabo Et Douche)

    Consommation D'eau (Urinoir Et WC)
  - Configuration Pour Robinetteries de Lavabo

    Zone de Détection

    Zone de Détection (Thermostat Lavabo)

    Durée de Marche À Vide

    Durée Maximale D'écoulement

    Mode de Détection (Thermostat Lavabo)

    Rinçage Automatique

    Mode Auto Nettoyage

    Verrouillage du Mode de Programmation

    Désinfection Thermique

    Transmission de la Configuration
  - Configuration Pour Robinetteries D'urinoir

    Zone de Détection

    Intervalle de Temps Minimum

    Volume de Chasse

    Rinçage en Détection Continue

    Pré-Rinçage

    Rinçage Automatique

    Mode Auto Nettoyage

    Verrouillage du Mode de Programmation

    Transmission de la Configuration
  - Configuration Pour Robinetteries de WC

    Zone de Détection

    Intervalle de Temps Minimum

    Volume de Chasse

    Rinçage en Détection Continue

    Pré-Rinçage

    Volume de Chasse en Fonction du Délai de Détection

    Rinçage Automatique

    Mode Auto Nettoyage

    Verrouillage du Mode de Programmation

    Transmission de la Configuration
  - Configuration Pour Robinetteries de Douche

    Durée Maximale D'écoulement

    Rinçage Automatique

    Mode Auto Nettoyage

    Verrouillage du Mode de Programmation

    Désinfection Thermique

    Transmission de la Configuration
  - Service

    Données de Service

    Désactivation de la Robinetterie

    Mode Test

    Activation du Rinçage (Urinoir Et WC)

    Sauvegarde D'un Profil

    Charger Le Profil

    Réinitialisation
- Unidirectionnelle
  - Menu Unidirectionnel
  - Configuration Pour Robinetteries de Lavabo

    Réinitialisation

    Zone de Détection

    Mode de Détection (Thermostat Lavabo)

    Mode Test

    Capacité Résiduelle de la Pile

    Durée de Marche À Vide

    Désactivation de la Robinetterie

    Désinfection Thermique

    Durée Maximale D'écoulement

    Rinçage Automatique
  - Configuration Pour Robinetteries D'urinoir/De WC

    Réinitialisation

    Zone de Détection

    Mode Test

    Capacité Résiduelle de la Pile

    Volume de Chasse

    Désactivation de la Robinetterie

    Activation du Rinçage

    Rinçage en Détection Continue

    Pré-Rinçage

    Intervalle de Temps Minimum

    Rinçage Automatique
- Utilisation Sur Les Robinetteries À Commande
- Maintenance
  - Remplacement des Piles
  - Remarque Sur L'élimination des Déchets
Русский
- Общая Информация
  - Область Применения
  - Технические Данные
  - Допуск К Эксплуатации И Соответствие Стандартам
  - Функции
- Внешний Вид Изделия
  - Кнопки
  - Дисплей
- Общее Управление
  - Включение Пульта Дистанционного Управления
  - Выключение Пульта Дистанционного Управления
  - Установить Язык
  - Демо-Режим
  - Режим Приема
  - Направление Пульта Дистанционного
  - Управления
- Обслуживание Арматуры С Двусторонним
- Управлением
  - Установите Подключение Арматуры
  - Мониторинг

    Автоматический Смыв

    Циклы Открытия И Закрытия

    Расход Воды (Умывальник И Душ)

    Термическая Дезинфекция

    (Умывальник И Душ)

    Расход Воды (Писсуар И Туалет)
  - Конфигурация Для Арматуры Умывальников

    Диапазон Действия

    Диапазон Действия (Термостат Умывальника)

    Время Действия

    Максимальное Время Работы

    Режим Обнаружения (Термостат Умывальника)

    Автоматический Смыв

    Моющий Режим

    Блокировка Режима Программирования

    Термическая Дезинфекция

    Отправка Конфигурации
  - Конфигурация Для Арматуры Писсуаров

    Диапазон Действия

    Минимальное Время Готовности К Смыву

    Объем Смыва

    Смыв При Продолжительном Обнаружении

    Предварительный Смыв

    Автоматический Смыв

    Моющий Режим

    Блокировка Режима Программирования

    Отправка Конфигурации
  - Конфигурация Для Арматуры Туалетов

    Диапазон Действия

    Минимальное Время Готовности К Смыву

    Объем Смыва

    Смыв При Продолжительном Обнаружении

    Предварительный Смыв

    Объем Смыва В Зависимости От Времени

    Обнаружения

    Автоматический Смыв

    Моющий Режим

    Блокировка Режима Программирования

    Отправка Конфигурации
  - Конфигурация Для Арматуры Душ

    Максимальное Время Работы

    Автоматический Смыв

    Моющий Режим

    Блокировка Режима Программирования

    Термическая Дезинфекция

    Отправка Конфигурации
  - Сервисное Обслуживание

    Информация По Сервисному Обслуживанию

    Выключение Арматуры

    Тестовый Режим

    Приведение В Действие Смыва

    (Писсуар И Туалет)

    Сохранение Профиля

    Загрузка Профиля

    Сброс
- Обслуживание Арматуры С Односторонним
- Управлением
  - Меню Одностороннего Управления
  - Конфигурация Для Арматуры Умывальников

    Сброс

    Диапазон Действия

    Режим Обнаружения (Термостат Умывальника)

    Тестовый Режим

    Емкость Аккумуляторной Батарейки

    Время Действия

    Выключение Арматуры

    Термическая Дезинфекция

    Максимальное Время Работы

    Автоматический Смыв
  - Конфигурация Для Арматуры
  - Писсуаров / Туалетов

    Сброс

    Диапазон Действия

    Тестовый Режим

    Емкость Аккумуляторной Батарейки

    Объем Смыва

    Выключение Арматуры

    Приведение В Действие Смыва

    Смыв При Продолжительном Обнаружении

    Предварительный Смыв

    Минимальное Время Готовности К Смыву

    Автоматический Смыв
- Техническое Обслуживание
  - Замена Аккумуляторных Батареек
  - Указание По Утилизации

Available languages

Quick Links

Download this manual See also: Instruction Manual

DESIGN + ENGINEERING

GROHE GERMANY

INT00004/ÄM 233634/09.16

www.grohe.com

36 407

Bedienungsanleitung............1

Operating instructions........81

Notice D'utilisation............161

Инструкция по

RUS

эксплуатации...................241

Istruzioni per l'uso.............301

Gebruikershandleiding.....376

Bruksanvisning.................451

Betjeningsvejledning........526

Bruksanvisning.................601

Käyttöohjeet.....................676

FIN

Instrukcja obsługi..............751

.........................................826

UAE

Oδηγίες χρήσης................901

Návod k obsluze..............976

Használati útmutató.......1051

Instruções de utilização..1126

Kullanma kılavuzu..........1201

Návod na obsluhu...........1276

Navodila za uporabo.......1351

SLO

Upute za uporabu...........1426

Упътване за

експлоатация................1501

Kasutusjuhend...............1576

EST

Lietošanas instrukcija.....1651

Naudojimo instrukcija.....1726

Manual de utilizare.........1801

操作指南

...................1876

Інструкція з

експлуатації...................1951

Инструкция по

RUS

эксплуатации.................2026

Table of Contents

Chapters

Table of Contents

Need help?

Do you have a question about the 36 407 and is the answer not in the manual?

Questions and answers

Summary of Contents for Grohe 36 407

Page 1 DESIGN + ENGINEERING GROHE GERMANY INT00004/ÄM 233634/09.16 www.grohe.com 36 407 Bedienungsanleitung....1 Használati útmutató..1051 Operating instructions..81 Instruções de utilização..1126 Notice D‘utilisation....161 Kullanma kılavuzu..1201 Инструкция по Návod na obsluhu...1276 эксплуатации....241 Istruzioni per l'uso.....301 Navodila za uporabo..1351 Gebruikershandleiding..376 Upute za uporabu...1426 Bruksanvisning....451 Упътване за...
Page 2: Table Of Contents
Informationen allgemein ......6 Anwendungsbereich ......6 Technische Daten.
Page 3 Automatische Spülung ..... . 16 Öffnungs- und Schließzyklen ....16 Wasserverbrauch (Waschtisch und Brause) .
Page 4 Reinigungsmodus......31 Programmmodus sperren....32 Konfiguration senden .
Page 5 Armatur abschalten ......50 Testmodus ....... 51 Spülung auslösen (Urinal und WC) .
Page 6 Erfassungsbereich ......70 Testmodus ....... 71 Batterierestkapazität.
Page 7: Informationen Allgemein
Informationen allgemein Anwendungsbereich Mit der Fernbedienung lassen sich GROHE Infrarotarmaturen einstellen. Die Sensorik der Armatur muss einer der 3 Formen entsprechen. Fernbedienung sachgemäß aufbewahren und transportieren, um Beschädigungen zu vermeiden. Technische Daten • Schutzklasse: IP X4 • Batterie: 3 x Typ Micro 1,5V (AAA, LR03) Zulassung und Konformität...
Page 8: Funktionen
Funktionen Je nach Sensortyp der Armatur unterscheiden sich die Funktionen der Fernbedienung: Die Farbe der Kontrollleuchte kann durch Naherfassung an der Sensorik erkannt werden. Der Naherfassungsbereich muss unmittelbar nach Aufleuchten der Kontrollleuchte wieder verlassen werden. Armaturen mit gelber Kontrollleuchte in der Sensorik (Bidirektionale Steuerung): •...
Page 9: Geräteübersicht
Geräteübersicht Tasten Ein/Aus-Taste • Fernbedienung einschalten • Fernbedienung ausschalten Pfeil-Tasten • Navigieren im Menü • Auswählen von Menüpunkten und Funktionen • Einstellen von Werten OK-Taste • Bestätigen einer Auswahl • Wechsel zwischen 2 Werten Zurück-Taste • Zu der höhergelegenen Menüebene zurückkehren Inhalt...
Page 10: Bildschirm
Bildschirm Aktuelles Menü Main Menu Main Menu Batteriestand der Fernbedienung Status-Anzeige der Datenübertragung CONNECT Datenübertragung erfolgreich Datenübertragung fehlgeschlagen LANGUAGE Die Datenübertragung schlägt fehl, wenn die Fernbedienung nicht korrekt auf die Sensorik gerichtet ist. DEMO MODE Auswahlfelder nicht ausgewählt ausgewählt bestätigt aktiviert Schieber für Einstellungen Die Werkseinstellung wird als Unterbrechung der...
Page 11: Bedienung Allgemein
Bedienung allgemein Fernbedienung einschalten Main Menu Ein/Aus-Taste für 2 s gedrückt halten. CONNECT Auf dem Bildschirm erscheint die Startanzeige. Danach erscheint das Hauptmenü. LANGUAGE DEMO MODE Fernbedienung ausschalten Ein/Aus-Taste für 2 s gedrückt halten. Es erfolgt eine Abfrage, die bestätigt werden muss. Nach 15 min ohne Betätigung einer Taste schaltet sich die Fernbedienung automatisch aus.
Page 12: Sprache Einstellen
Sprache einstellen Main Menu Untermenü für Spracheinstellung öffnen. CONNECT LANGUAGE Auswahlliste mit OK-Taste öffnen. Gewünschte Sprache auswählen. DEMO MODE Untermenü verlassen. Language Language ENGLISH ENGLISH DEUTSCH ESPAÑOL FRANCAIS NEDERLANDS Inhalt...
Page 13: Demo Modus
Demo Modus Main Menu Im Demo Modus werden alle Armaturentypen aufgelistet, BASIN MIXER die mit der Fernbedienung bedient werden können. BASIN MIXER THM CONNECT URINAL Durch Auswählen eines Armaturentypes erscheinen die LANGUAGE Auswahlfelder für die Untermenüs mit den jeweiligen SHOWER Funktionen und Anzeigen: DEMO MODE Monitoring...
Page 14: Empfangsmodus
Empfangsmodus Vor einer Datenübertragung müssen batteriebetriebene Armaturen in den Empfangsmodus geschaltet werden: - Bei Waschtisch-Armaturen den Wasserlauf starten. - Bei Urinal-Armaturen ein Objekt mindestens 5 s von der Sensorik erfassen lassen. Die Armatur ist für 10 s empfangsbereit. Nach Anschluss der Spannungsversorgung sind Armaturen für 3 min empfangsbereit.
Page 15: Steuerung
Bedienung von Armaturen mit bidirektionaler Steuerung Verbindung zur Armatur herstellen Armatur in den Empfangsmodus schalten. Fernbedienung auf die Sensorik richten und innerhalb von 10 s die Datenübertragung starten: Menüpunkt auswählen, um die Verbindung zur Armatur Main Menu herzustellen. CONNECT LANGUAGE DEMO MODE Inhalt...
Page 16 Die Fernbedienung startet das Menü des jeweiligen Armaturentyps. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist. DKE/dKZ/E' Die Menüanzeige zeigt den jeweiligen Armaturentyp an: KE&/'hZ d/KE Waschtisch ^Zs/ Waschtisch Thermostat Urinal Brause Im Menü des jeweiligen Armaturentyps erscheinen die Auswahlfelder für die Untermenüs: Monitoring MONITORING Konfiguration...
Page 17: Monitoring
Monitoring Monitoringinformationen durchblättern. Automatische Spülung Anzahl der automatischen Spülungen seit Inbetriebnahme Counter total der Armatur. > Vergangene Zeit in Stunden seit der letzten automatischen Last flush Spülung. Öffnungs- und Schließzyklen Anzahl der Betätigungen seit Inbetriebnahme der Armatur. Counter total Anzahl der Betätigungen seit Zurücksetzen des Since user reset Nutzungszählers.
Page 18: Wasserverbrauch (Waschtisch Und Brause)
Wasserverbrauch (Waschtisch und Brause) Wasserverbrauch in Minuten seit Inbetriebnahme der Counter total Armatur. Thermische Desinfektion (Waschtisch und Brause) Anzahl der thermischen Desinfektionen seit Counter total Inbetriebnahme der Armatur. Anzahl der thermischen Desinfektionen seit Zurücksetzen Since user reset des Nutzungszählers. Wasserverbrauch (Urinal und WC) Wasserverbrauch in Liter seit Inbetriebnahme der Armatur.
Page 19: Konfiguration Für Waschtisch-Armaturen
Konfiguration für Waschtisch-Armaturen Konfigurationspunkte durchblättern. Die Konfigurationspunkte werden in einem Datensatz zu der Armatur gesendet. Erfassungsbereich Abstand, in dem die Sensorik ein Objekt erfasst. Stufe 0 (7 cm) Stufe 19 (20 cm) Wert einstellen. Werkseinstellung: Stufe 6 (12 cm) Erfassungsbereich (Waschtisch Thermostat) Abstand, in dem die Sensorik ein Objekt erfasst.
Page 20: Nachlaufzeit
Nachlaufzeit Nach Verlassen des Erfassungsbereiches fließt Wasser für die eingestellte Laufzeit weiter. 19 s Wert einstellen. Werkseinstellung: 1 s Maximallaufzeit Armatur schließt automatisch nach der eingestellten Zeit bei Dauererfassung eines Objektes (automatische Sicherheitsabschaltung). < 60 s: pro Stufe 6 s 420 s >...
Page 21: Detektionsmodus (Waschtisch Thermostat)
Detektionsmodus (Waschtisch Thermostat) Hand - Hand Der Wasserlauf startet und stoppt, wenn sich ein Objekt ca. , E , E 5 cm vor der Sensorik befindet. , E Kz Hand - Körper Kz Kz Der Wasserlauf startet, wenn sich ein Objekt ca. 5 cm vor der Sensorik befindet.
Page 22: Automatische Spülung
Automatische Spülung Die automatische Spülung dient zur Sicherung der Wasserhygiene bei längerer Nichtnutzung der Armatur. Bei aktivierter automatischer Spülung freien Ablauf d/s d d/s d sicherstellen! Zur Durchführung der automatischen Spülung der Kalt- und Warmwasserleitung muss sich die Armatur in Mischwasserstellung befinden! Automatische Spülung aktivieren/deaktivieren Automatische Spülung aktivieren.
Page 23 Intervall der automatischen Spülung Zeitabstand, in dem die automatische Spülung wiederholt wird. 4 Std 80 Std Wert einstellen. Werkseinstellung: 24 Std Modus der automatischen Spülung Armatur spült nach Ablauf des eingestellten Intervalls nach letzter Benutzung der Armatur (Benutzungsabhängig). h^ ' Armatur spült nach Ablauf des eingestellten Intervalls WEEd (Benutzungsunabhängig).
Page 24: Reinigungsmodus
Reinigungsmodus Bei aktiviertem Reinigungsmodus kann der Wasserlauf kurzzeitig gesperrt werden. Die Sperrung des Wasserlaufs h^ ' erfolgt durch Naherfassung an der Sensorik. WEEd h^ ' Reinigungsmodus aktivieren/deaktivieren /EWEEd Reinigungsmodus aktivieren. d/s d d/s d Reinigungsmodus deaktivieren. Umschalten zwischen beiden Zuständen. Werkseinstellung: Aktiviert Laufzeit der Wassersperrung 180 s...
Page 25: Programmmodus Sperren
Programmmodus sperren Bei gesperrtem Programmmodus kann das Programm nicht durch Naherfassung an der Sensorik geändert > werden. d/s d d/s d Sperrung Programmmodus aktivieren. Sperrung Programmmodus deaktivieren. Umschalten zwischen beiden Zuständen. K< ^d Zd ^dKW Werkseinstellung: Deaktiviert ^E Inhalt...
Page 26: Thermische Desinfektion
Thermische Desinfektion Laufzeit der thermischen Desinfektion > 4 min d/s d d/s d 23 min Wert einstellen. Werkseinstellung: 4 min ^d Zd ^dKW Thermische Desinfektion starten/stoppen Mischhebel oder Thermostat auf Heißwasserendanschlag ^E drehen. Der Befehl wird sofort auf die Armatur übertragen. Fernbedienung auf die Sensorik richten.
Page 27: Konfiguration Senden
> d/s d d/s d Konfiguration senden ^d Zd ^dKW Die Fernbedienung überträgt den Datensatz mit den ^E aktuellen Einstellungen an die Armatur. Fernbedienung auf die Sensorik richten. Menüpunkt auswählen, um den Datensatz zu senden. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist.
Page 28: Konfiguration Für Urinal-Armaturen
Konfiguration für Urinal-Armaturen Konfigurationspunkte durchblättern. Die Konfigurationspunkte werden in einem Datensatz zu der Armatur gesendet. Erfassungsbereich Abstand, in dem die Sensorik ein Objekt erfasst. Stufe 0 (20 cm) & Stufe 19 (55 cm) Wert einstellen. Werkseinstellung: Stufe 13 (45 cm) Der Erfassungsbereich kann auch im Testmodus eingestellt werden (Menü...
Page 29: Mindestverweilzeit
Mindestverweilzeit Zeit, die nach Verlassen des Erfassungsbereiches vergeht, bis eine Spülung auslöst. 10 s Wert einstellen. Werkseinstellung: 5 s & Spülmenge Wert einstellen. Werkseinstellung: 2 l & Inhalt...
Page 30: Spülung Bei Dauerdetektion
Spülung bei Dauerdetektion Bei Dauererfassung eines Objektes erfolgt alle 2 min eine & Spülung (max. 14x). Spülung bei Dauerdetektion aktivieren. d/s d d/s d Spülung bei Dauerdetektion deaktivieren. Umschalten zwischen beiden Zuständen. d/s d d/s d Werkseinstellung: Aktiviert Vorspülung 2 s nach Erfassung eines Objektes erfolgt eine Spülung mit &...
Page 31: Automatische Spülung
Automatische Spülung Die automatische Spülung dient zur Sicherung der Wasserhygiene bei längerer Nichtnutzung der Armatur. d/s d d/s d Automatische Spülung aktivieren/deaktivieren Automatische Spülung aktivieren. Automatische Spülung deaktivieren. h^ ' Umschalten zwischen beiden Zuständen. WEEd Werkseinstellung: Aktiviert h^ ' /EWEEd Intervall der automatischen Spülung Zeitabstand, in dem die automatische Spülung wiederholt...
Page 32: Reinigungsmodus
Modus der automatischen Spülung Armatur spült nach Ablauf des eingestellten Intervalls nach letzter Benutzung der Armatur (Benutzungsabhängig). Armatur spült nach Ablauf des eingestellten Intervalls (Benutzungsunabhängig). Umschalten zwischen beiden Zuständen. Werkseinstellung: Benutzungsabhängig Reinigungsmodus Bei aktiviertem Reinigungsmodus kann der Wasserlauf kurzzeitig gesperrt werden. Die Sperrung des Wasserlaufs erfolgt durch Naherfassung an der Sensorik.
Page 33: Programmmodus Sperren
Laufzeit der Wassersperrung 180 s 540 s Wert einstellen. Werkseinstellung: 180 s Programmmodus sperren Bei gesperrtem Programmmodus kann das Programm nicht durch Naherfassung an der Sensorik geändert werden. d/s d d/s d Sperrung Programmmodus aktivieren. Sperrung Programmmodus deaktivieren. > Umschalten zwischen beiden Zuständen.
Page 34: Konfiguration Senden
d/s d d/s d > Konfiguration senden d/s d d/s d Die Fernbedienung überträgt den Datensatz mit den ^E aktuellen Einstellungen an die Armatur. Fernbedienung auf die Sensorik richten. Menüpunkt auswählen, um den Datensatz zu senden. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist.
Page 35: Konfiguration Für Wc-Armaturen
Konfiguration für WC-Armaturen Konfigurationspunkte durchblättern. Die Konfigurationspunkte werden in einem Datensatz zu der Armatur gesendet. Erfassungsbereich Abstand, in dem die Sensorik ein Objekt erfasst. Stufe 0 (35 cm) & Stufe 19 (95 cm) Wert einstellen. Werkseinstellung: Stufe 13 (75 cm) Der Erfassungsbereich kann auch im Testmodus eingestellt werden (Menü...
Page 36: Mindestverweilzeit
Mindestverweilzeit Zeit, die nach Verlassen des Erfassungsbereiches vergeht, bis eine Spülung auslöst. 10 s Wert einstellen. Werkseinstellung: 5 s & Spülmenge Wert einstellen. Werkseinstellung: 6 l & Inhalt...
Page 37: Spülung Bei Dauerdetektion
Spülung bei Dauerdetektion Bei Dauererfassung eines Objektes erfolgt alle 60 min eine & Spülung (max. 3x). Spülung bei Dauerdetektion aktivieren. d/s d d/s d Spülung bei Dauerdetektion deaktivieren. Umschalten zwischen beiden Zuständen. d/s d d/s d Werkseinstellung: Aktiviert d/s d d/s d Vorspülung...
Page 38: Erfassungszeit Abhängige Spülmenge
Erfassungszeit abhängige Spülmenge Bei aktivierter Funktion hängt die Spülmenge von der & Erfassungszeit ab. Erfassungszeit: < 60 s: 3 l d/s d d/s d Erfassungszeit: > 60 s: eingestellte Spülmenge Funktion aktivieren. d/s d d/s d Funktion deaktivieren. Umschalten zwischen beiden Zuständen.
Page 39: Automatische Spülung
Automatische Spülung Die automatische Spülung dient zur Sicherung der Wasserhygiene bei längerer Nichtnutzung der Armatur. d/s d d/s d Automatische Spülung aktivieren/deaktivieren Automatische Spülung aktivieren. Automatische Spülung deaktivieren. h^ ' Umschalten zwischen beiden Zuständen. WEEd Werkseinstellung: Aktiviert h^ ' /EWEEd Intervall der automatischen Spülung Zeitabstand, in dem die automatische Spülung wiederholt...
Page 40: Reinigungsmodus
Modus der automatischen Spülung Armatur spült nach Ablauf des eingestellten Intervalls nach letzter Benutzung der Armatur (Benutzungsabhängig). Armatur spült nach Ablauf des eingestellten Intervalls (Benutzungsunabhängig). Umschalten zwischen beiden Zuständen. Werkseinstellung: Benutzungsabhängig Reinigungsmodus Bei aktiviertem Reinigungsmodus kann der Wasserlauf kurzzeitig gesperrt werden. Die Sperrung des Wasserlaufs erfolgt durch Naherfassung an der Sensorik.
Page 41: Programmmodus Sperren
Laufzeit der Wassersperrung 180 s 540 s Wert einstellen. Werkseinstellung: 180 s Programmmodus sperren Bei gesperrtem Programmmodus kann das Programm nicht durch Naherfassung an der Sensorik geändert werden. d/s d d/s d Sperrung Programmmodus aktivieren. Sperrung Programmmodus deaktivieren. > Umschalten zwischen beiden Zuständen.
Page 42: Konfiguration Senden
d/s d d/s d > Konfiguration senden d/s d d/s d Die Fernbedienung überträgt den Datensatz mit den ^E aktuellen Einstellungen an die Armatur. Fernbedienung auf die Sensorik richten. Menüpunkt auswählen, um den Datensatz zu senden. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist.
Page 43: Konfiguration Für Brause-Armaturen
Konfiguration für Brause-Armaturen Konfigurationspunkte durchblättern. Die Konfigurationspunkte werden in einem Datensatz zu der Armatur gesendet. d/s d d/s d Maximallaufzeit Armatur schließt automatisch nach der eingestellten Zeit. < 60 s: pro Stufe 6 s 420 s > 60 s: pro Stufe 60 s Wert einstellen.
Page 44: Automatische Spülung
Automatische Spülung Die automatische Spülung dient zur Sicherung der Wasserhygiene bei längerer Nichtnutzung der Armatur. Bei aktivierter automatischer Spülung freien Ablauf sicherstellen! d/s d d/s d Automatische Spülung aktivieren/deaktivieren Automatische Spülung aktivieren. Automatische Spülung deaktivieren. Umschalten zwischen beiden Zuständen. Werkseinstellung: Deaktiviert Laufzeit der automatischen Spülung 30 s...
Page 45 Intervall der automatischen Spülung Zeitabstand, in dem die automatische Spülung wiederholt wird. 4 Std 80 Std Wert einstellen. Werkseinstellung: 24 Std Modus der automatischen Spülung Armatur spült nach Ablauf des eingestellten Intervalls nach letzter Benutzung der Armatur (Benutzungsabhängig). h^ ' Armatur spült nach Ablauf des eingestellten Intervalls WEEd (Benutzungsunabhängig).
Page 46: Reinigungsmodus
Reinigungsmodus Bei aktiviertem Reinigungsmodus kann der Wasserlauf kurzzeitig gesperrt werden. Die Sperrung des Wasserlaufs h^ ' erfolgt durch Naherfassung an der Sensorik. WEEd h^ ' Reinigungsmodus aktivieren/deaktivieren /EWEEd Reinigungsmodus aktivieren. d/s d d/s d Reinigungsmodus deaktivieren. Umschalten zwischen beiden Zuständen. Werkseinstellung: Aktiviert Laufzeit der Wassersperrung 180 s...
Page 47: Programmmodus Sperren
Programmmodus sperren Bei gesperrtem Programmmodus kann das Programm nicht durch Naherfassung an der Sensorik geändert > werden. d/s d d/s d Sperrung Programmmodus aktivieren. Sperrung Programmmodus deaktivieren. Umschalten zwischen beiden Zuständen. K< ^d Zd ^dKW Werkseinstellung: Deaktiviert ^E Inhalt...
Page 48: Thermische Desinfektion
Thermische Desinfektion Laufzeit der thermischen Desinfektion > 4 min d/s d d/s d 23 min Wert einstellen. Werkseinstellung: 4 min ^d Zd ^dKW Thermische Desinfektion starten/stoppen ^E Armatur abschalten und Thermostatfunktion entriegeln. Der Befehl wird sofort auf die Armatur übertragen. Fernbedienung auf die Sensorik richten.
Page 49: Konfiguration Senden
> d/s d d/s d Konfiguration senden ^d Zd ^dKW Die Fernbedienung überträgt den Datensatz mit den ^E aktuellen Einstellungen an die Armatur. Fernbedienung auf die Sensorik richten. Menüpunkt auswählen, um den Datensatz zu senden. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist.
Page 50: Service
Service Servicepunkte durchblättern. Serviceinformationen ^/E D/yZ Armaturentyp: BASIN MIXER (Waschtisch) / BASIN Model name MIXER THM (Waschtisch Thermostat) / URINAL / WC / SHOWER (Brause) Software Laufende Nummer der Softwareversion version Seriennummer der Infrarot-Elektronik Serial number Kalenderwoche und Jahr der Produktion der Infrarot- Date of production Elektronik...
Page 51: Armatur Abschalten
Armatur abschalten ^d Zd ^dKW Fernbedienung auf die Sensorik richten. Armatur abschalten. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist. Die Armatur ist abgeschaltet und die Sensorik signalisiert Blinkzeichen. Armatur wieder einschalten. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist. Die Armatur ist wieder eingeschaltet. Inhalt...
Page 52: Testmodus
^d Zd ^dKW Testmodus Im Testmodus wird der Erfassungsbereich ohne fließendes ^d Zd ^dKW Wasser überprüft. Der Wasserfluss wird durch Leuchten der Kontrollleuchte in der Sensorik simuliert. Fernbedienung auf die Sensorik richten. Testmodus starten. Erfassungsbereich vergrößern. Erfassungsbereich verkleinern. Testmodus stoppen. Bei jeder Betätigung signalisiert die Statusanzeige, ob die Datenübertragung erfolgt ist.
Page 53: Spülung Auslösen (Urinal Und Wc)
Spülung auslösen (Urinal und WC) ^d Zd Fernbedienung auf die Sensorik richten. Spülung auslösen. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist. Die Armatur startet eine Spülung mit der voreingestellten Spülmenge. Inhalt...
Page 54: Profil Sichern
Profil sichern Die Konfiguration eines Armaturentyps können in einem Profil gesichert werden. ^d Zd Konfiguration der Armatur sichern. SAVE Die Statusanzeige signalisiert, ob die Sicherung der ^ s >K Konfiguration erfolgt ist. Z^d & dKZz Z^d Profil laden h^ ' Z^d Gesicherte Konfiguration laden.
Page 55: Reset
^d Zd ^ s >K Reset Z^d & dKZz Z^d h^ ' Z^d Fernbedienung auf die Sensorik richten. Werkseinstellungen wiederherstellen. FACTORY RESET Nutzungszähler für Betätigungen und thermische USAGE RESET Desinfektion zurücksetzen. Gesamtzähler für Betätigungen und thermische Desinfektionen werden nicht verändert. Die Statusanzeige signalisiert, ob die Datenübertragung erfolgt ist.
Page 56: Steuerung
Bedienung bei Armaturen mit unidirektionaler Steuerung Main Menu Menü Unidirektional CONNECT Menüpunkt auswählen. Die Fernbedienung öffnet das Menü Unidirektional. LANGUAGE DEMO MODE Inhalt...
Page 57 Im Menü Unidirektional wird jede Bestätigung eines Auswahlfeldes sofort an die Armatur übertragen. Eine Rückmeldung erfolgt über die Kontrollleuchte in der Sensorik der Armatur. K&& Z^d d^d d/D Armatur in den Empfangsmodus schalten. Fernbedienung auf die Sensorik richten und innerhalb von 10 s die Datenübertragung starten: Konfiguration vornehmen: Konfiguration für Waschtisch-Armaturen...
Page 58: Konfiguration Für Waschtisch-Armaturen
Konfiguration für Waschtisch-Armaturen Reset Werkseinstellungen wiederherstellen. Kontrollleuchte:           Urinal und WC-Armaturen befinden sich für 3 min im Einstellmodus. Erfassungsbereich K&& Abstand, in dem die Sensorik ein Objekt erfasst. Z^d d^d Werkseinstellung Waschtisch: 12 cm d/D Werkseinstellung Waschtisch Thermostat: 40 cm Erfassungsbereich vergrößern.
Page 59: Detektionsmodus (Waschtisch Thermostat)
Detektionsmodus (Waschtisch Thermostat) Werkseinstellung: Hand - Körper Der Wasserlauf startet, wenn sich ein Objekt ca. 5 cm vor der Sensorik befindet. Der Wasserlauf stoppt nach Verlassen des Erfassungsbereiches. Hand - Hand K&& Der Wasserlauf startet und stoppt, wenn sich ein Objekt ca. 5 cm vor der Sensorik befindet.
Page 60 Körper - Körper Der Wasserlauf startet nach Erreichen des Erfassungsbereiches. Der Wasserlauf stoppt nach Verlassen des Erfassungsbereiches. Erfassungsbereich vergrößern bis Endstellung erreicht ist. Kontrollleuchte:       K&& Detektionsmodus auf Körper - Körper umstellen. Kontrollleuchte:                    Z^d d^d d/D...
Page 61: Testmodus
Testmodus Im Testmodus wird der Erfassungsbereich ohne fließendes Wasser überprüft. Der Wasserfluss wird durch Leuchten der Kontrollleuchte in der Sensorik simuliert. Funktion aktivieren. Kontrollleuchte:        K&& Erfassungsbereich vergrößern. Kontrollleuchte: Z^d d^d d/D pro Stufe:     Endstellung: ...
Page 62: Batterierestkapazität
Batterierestkapazität Funktion aktivieren. Kontrollleuchte:        Batterierestkapazität abrufen. Kontrollleuchte:                 (25x) Die Restkapazität wird wie folgt angezeigt: K&& Restkapazität > 60%:                   Restkapazität >...
Page 63: Nachlaufzeit
Nachlaufzeit Nach Verlassen des Erfassungsbereiches fließt Wasser für die eingestellte Laufzeit weiter. Werkseinstellung: 1 s Nachlaufzeit verlängern. Kontrollleuchte: K&& pro Stufe:     Endstellung (11 s):       Nachlaufzeit verkürzen. Z^d d^d d/D Kontrollleuchte: pro Stufe: ...
Page 64: Thermische Desinfektion
Thermische Desinfektion Thermische Desinfektion starten/stoppen Mischhebel oder Thermostat auf Heißwasserendanschlag drehen. Thermische Desinfektion starten. Kontrollleuchte:     K&& Thermische Desinfektion vor Ablauf der eingestellten Laufzeit stoppen. Z^d d^d d/D Kontrollleuchte:     Inhalt...
Page 65 Laufzeit der thermischen Desinfektion Werkseinstellung: 3,5 min Funktion aktivieren. Kontrollleuchte:        Laufzeit einstellen. Kontrollleuchte: K&& 3,5 min:     11 min:       Z^d d^d Umschalten durch erneutes Betätigen. d/D Funktion deaktivieren oder 60 s warten.
Page 66: Maximallaufzeit
Maximallaufzeit Armatur schließt automatisch nach der eingestellten Zeit bei Dauererfassung eines Objektes (automatische Sicherheitsabschaltung). Werkseinstellung: 60 s Funktion aktivieren. Kontrollleuchte:        K&& Maximallaufzeit verlängern. Kontrollleuchte: Z^d d^d d/D Laufzeit < 60 s pro Stufe (6 s):     Laufzeit >...
Page 67: Automatische Spülung
Automatische Spülung Die automatische Spülung dient zur Sicherung der Wasserhygiene bei längerer Nichtnutzung der Armatur. Bei aktivierter automatischer Spülung freien Ablauf sicherstellen! Zur Durchführung der automatischen Spülung der Kalt- und Warmwasserleitung muss sich die Armatur in Mischwasserstellung befinden! K&& Automatische Spülung aktivieren/deaktivieren Z^d d^d d/D...
Page 68 Diese Funktion ist bei Produkten mit Fertigungsdatum ab dem 01.05.2002 enthalten. Intervall der automatischen Spülung Zeitabstand, in dem die automatische Spülung wiederholt wird. Werkseinstellung: 3 Tage Funktion aktivieren. K&& Kontrollleuchte:        Intervall einstellen. Z^d d^d d/D Kontrollleuchte:...
Page 69 Laufzeit der automatischen Spülung Werkseinstellung: 5 min Funktion aktivieren. Kontrollleuchte:        Laufzeit verlängern. Kontrollleuchte: K&& pro Stufe (1 min):     Z^d d^d Endstellung (10 min):       d/D Laufzeit verkürzen.
Page 70 Modus der automatischen Spülung Armatur spült nach Ablauf des eingestellten Intervalls nach letzter Benutzung der Armatur (Benutzungsabhängig) oder nach Ablauf des eingestellten Intervalls (Benutzungsunabhängig). Werkseinstellung: Benutzungsabhängig Funktion aktivieren. K&& Kontrollleuchte:        Z^d d^d d/D Modus einstellen.
Page 71: Konfiguration Für Urinal- / Wc-Armaturen
Konfiguration für Urinal- / WC-Armaturen Reset Werkseinstellungen wiederherstellen. Kontrollleuchte:           Erfassungsbereich Abstand, in dem die Sensorik ein Objekt erfasst. K&& Werkseinstellung Urinal: 45 cm Z^d d^d Werkseinstellung WC: 75 cm d/D Erfassungsbereich vergrößern.
Page 72: Testmodus
Testmodus Im Testmodus wird der Erfassungsbereich ohne fließendes Wasser überprüft. Der Wasserfluss wird durch Leuchten der Kontrollleuchte in der Sensorik simuliert. Funktion aktivieren. Kontrollleuchte:        K&& Erfassungsbereich vergrößern. Kontrollleuchte: Z^d d^d d/D pro Stufe:     Endstellung: ...
Page 73: Batterierestkapazität
Batterierestkapazität Funktion aktivieren. Kontrollleuchte:        Batterierestkapazität abrufen. Kontrollleuchte:                 (25x) Die Restkapazität wird wie folgt angezeigt: K&& Restkapazität > 60%:                   Restkapazität >...
Page 74: Spülmenge
Spülmenge Werkseinstellung Urinal: 3 l Werkseinstellung WC: 6 l Spülmenge erhöhen. Kontrollleuchte: pro Stufe:     Endstellung:        K&& Urinal: 7 l / WC: 9 l Spülmenge verringern. Z^d d^d d/D Kontrollleuchte: pro Stufe: ...
Page 75: Spülung Auslösen
Spülung auslösen Spülung starten. Kontrollleuchte:     Spülung bei Dauerdetektion Bei Dauererfassung eines Objektes erfolgt alle 60 min eine Spülung (max. 3x). K&& Werkseinstellung: Aktiviert Z^d d^d d/D Funktion aktivieren. Kontrollleuchte:        Spülung bei Dauerdetektion aktivieren/deaktivieren.
Page 76: Vorspülung
Diese Funktion ist bei Produkten mit Fertigungsdatum ab dem 01.08.2003 enthalten. Bei älteren Armaturen wird bei Betätigung der entsprechenden Auswahlfelder die Armatur ausgeschaltet. Vorspülung 2 s nach Erfassung eines Objektes erfolgt eine Spülung mit kleinster Spülmenge. Werkseinstellung: Deaktiviert Funktion aktivieren. K&&...
Page 77: Mindestverweilzeit
Mindestverweilzeit Zeit, die nach Verlassen des Erfassungsbereiches vergeht, bis eine Spülung auslöst. Werkseinstellung Batterie-Armaturen: 5 s Werkseinstellung Netz-Armaturen: 7 s Funktion aktivieren. K&& Kontrollleuchte:        Mindestverweilzeit verlängern. Z^d d^d d/D Kontrollleuchte: pro Stufe (1 s):     Endstellung (10 s): ...
Page 78: Automatische Spülung
Diese Funktion ist bei Produkten mit Fertigungsdatum ab dem 01.07.2007 enthalten. Automatische Spülung Die automatische Spülung dient zur Sicherung der Wasserhygiene bei längerer Nichtnutzung der Armatur. Automatische Spülung aktivieren/deaktivieren Werkseinstellung: Aktiviert Funktion aktivieren. Kontrollleuchte:        Automatische Spülung aktivieren/deaktivieren.
Page 79 Intervall der automatischen Spülung Zeitabstand, in dem die automatische Spülung wiederholt wird. Werkseinstellung Urinal: 1 Tag Werkseinstellung WC: 3 Tage Funktion aktivieren. K&& Kontrollleuchte:        Intervall auf 1 Tag einstellen. Z^d d^d d/D Kontrollleuchte: ...
Page 80 Modus der automatischen Spülung Armatur spült nach Ablauf des eingestellten Intervalls nach letzter Benutzung der Armatur (Benutzungsabhängig) oder nach Ablauf des eingestellten Intervalls (Benutzungsunabhängig). Werkseinstellung: Benutzungsabhängig Funktion aktivieren. K&& Kontrollleuchte:        Z^d d^d d/D Modus einstellen.
Page 81 Automatische Spülung aktivieren/deaktivieren Werkseinstellung: Aktiviert Funktion aktivieren. Kontrollleuchte:     Automatische Spülung aktivieren/deaktivieren. Kontrollleuchte: aktiviert:     deaktiviert:       Umschalten durch erneutes Betätigen. Funktion deaktiviert sich nach 10 s. Kontrollleuchte:     Inhalt...
Page 82: Wartung
Wartung Batteriewechsel Entsorgungshinweis Geräte mit dieser Kennzeichnung gehören nicht in den Hausmüll, sondern müssen gemäß der landesspezifischen Vorschriften getrennt entsorgt werden. Batterien gemäß den landesspezifischen Vorschriften entsorgen! Inhalt...
Page 83 General information ......87 Applications ....... . 87 Technical Data .
Page 84 Open and closing cycles ....97 Water consumption (wash basin and shower) ..98 Thermal disinfection (wash basin and shower) . . . 98 Water consumption (urinal and WC) .
Page 85 Lock program mode ..... . . 113 Send configuration ......114 Configuration for WC fittings.
Page 86 Test mode ......132 Trigger flushing (urinal and WC)....133 Save profile .
Page 87 Flow volume ......154 Switch off fitting ......154 Trigger flushing.
Page 88: General Information
General information Applications GROHE infrared-controlled fittings can be set using the remote control. The sensor system of the fitting must have one of the 3 forms. Store and transport remote control properly to avoid damage. Technical Data • Protection class: IP X4 •...
Page 89: Functions
Functions The functions of the remote control differ depending on the sensor type of the fitting: Sensor systems can detect the colour of the indicator lamp using proximity sensing. The proximity sensing area must be vacated immediately after the indicator lamp flashes. Fittings with yellow indicator lamp in the sensor system (bidirectional control): •...

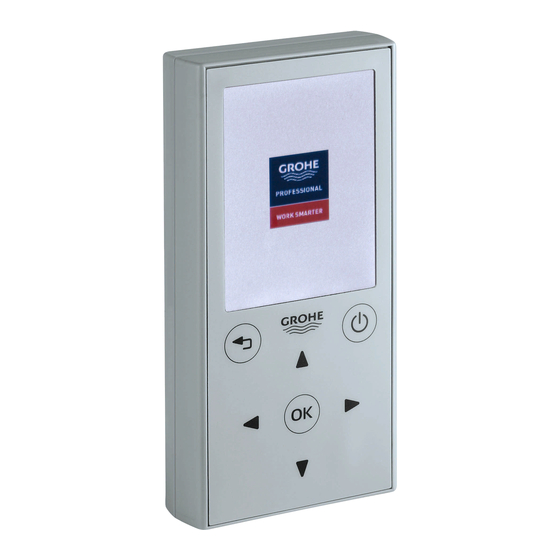

Page 90: Device Overview
Device overview Buttons On/off button • Switch on remote control • Switch off remote control Arrow buttons • Navigation in the menu • Selection of menu items and functions • Setting values OK button • Confirming a selection • Switching between 2 values Back button •...
Page 91: Screen
Screen Current menu Main Menu Main Menu Remote control battery level Data transfer status display CONNECT Data transfer successful Data transfer failed LANGUAGE Data transfer fails if the remote control is not correctly adjusted to the sensor system. DEMO MODE Selection fields not selected selected...
Page 92: General Operation
General operation Switch on remote control Main Menu Press and hold on/off button for 2 s. CONNECT The start display appears on the screen. The main menu then appears. LANGUAGE DEMO MODE Switch off remote control Press and hold on/off button for 2 s. A prompt then appears and must be confirmed.
Page 93: Set Language
Set language Main Menu Open submenu for language setting. CONNECT LANGUAGE Open the drop-down menu with the OK button. Select desired language. DEMO MODE Leave submenu. Language Language ENGLISH ENGLISH DEUTSCH ESPAÑOL FRANCAIS NEDERLANDS Content...
Page 94: Demo Mode
Demo mode Main Menu In demo mode all fitting types are listed, which can be BASIN MIXER operated with the remote control. BASIN MIXER THM CONNECT URINAL LANGUAGE SHOWER By selecting a fitting type selection fields appear for the DEMO MODE submenu with the respective functions and displays: Monitoring MONITORING...
Page 95: Receive Mode
Receive mode Battery-operated fittings must be switched to receive mode before data transfer: - Start water flow for wash basin fittings. - For urinal fittings, allow an object to be detected for at least 5 s by the sensor system. The fitting is ready to receive input for 10 s.
Page 96: Operation Of Fittings With Bidirectional Control
Operation of fittings with bidirectional control Establish connection to fitting Switch fitting to Receive mode. Point remote control at the sensor system and start data transfer within 10 s: Select menu item, to establish the connection to fitting. Main Menu CONNECT LANGUAGE DEMO MODE...
Page 97 The remote control opens the menu of the respective fitting type. The status indicator shows whether the data transfer was successful. DKE/dKZ/E' The menu display shows the respective fitting type: KE&/'hZ d/KE Wash basin ^Zs/ Wash basin thermostat Urinal Shower The selection fields for the submenu appear in the menu of the respective fitting type: Monitoring...
Page 98: Monitoring
Monitoring Scroll through monitoring information. Automatic flushing Number of automatic flushings since the fitting was Counter total commissioned. > Time elapsed in hours since the last automatic flushing. Last flush Open and closing cycles Number of actuations since the fitting was commissioned. Counter total Number of actuations since the user counter was reset.
Page 99 Water consumption (wash basin and shower) Water consumption in minutes since the fitting was Counter total commissioned. Thermal disinfection (wash basin and shower) Number of thermal disinfections since the fitting was Counter total commissioned. Number of thermal disinfections since the user counter Since user reset was reset.
Page 100 Configuration for wash basin fittings Scroll through configuration items. The configuration items are sent to the fitting in a data record. Detection zone Distance within which the sensor system detects an object. Level 0 (7 cm) Level 19 (20 cm) Set value.
Page 101 Run-on time After the detection zone is left, water continues to run for an amount of time corresponding to the run-on time setting. 19 s Set value. Factory setting: 1 s Maximum running time Fitting closes automatically after an amount of time corresponding to the setting during continuous detection of an object (automatic safety shut-off).
Page 102 Detection mode (wash basin thermostat) Hand - hand The water flow starts and stops when an object is located , E , E approx. 5 cm in front of the sensor system. , E Kz Hand - body Kz Kz The water flow starts when an object is located approx.
Page 103 Automatic flushing Automatic flushing serves to ensure water hygiene in the event of long-term non-utilisation of the fitting. Ensure free drainage when automatic flushing is d/s d d/s d activated! For automatic flushing of the hot and cold water lines, the fitting must be in the mixed water setting! Activate/deactivate automatic flushing Activate automatic flushing.
Page 104 Interval of automatic flushing Interval at which the automatic flushing is repeated. 80 h Set value. Factory setting: 24 h Automatic flushing mode After the interval in the setting, the fitting flushes after the last use of the fitting (usage-dependent). h^ ' Fitting flushes after the interval in the setting (usage- WEEd...
Page 105 Cleaning mode If cleaning mode is activated, water flow can be locked temporarily. The locking of the water flow works through h^ ' proximity sensing on the sensor system. WEEd h^ ' Activate/deactivate cleaning mode /EWEEd Activate cleaning mode. d/s d d/s d Deactivate cleaning mode.
Page 106 Lock program mode If program mode is locked, the program cannot be modified by proximity sensing on the sensor system. > d/s d d/s d Activate program mode locking. Deactivate program mode locking. Switching between the two states. K< Factory setting: Deactivated ^d Zd ^dKW...
Page 107 Thermal disinfection Runtime of thermal disinfection > 4 min d/s d d/s d 23 min Set value. Factory setting: 4 min ^d Zd ^dKW Start/stop thermal disinfection ^E Turn the mixer lever or thermostat to the hot water stop. The command is transferred to the fitting immediately.
Page 108 > d/s d d/s d Send configuration ^d Zd ^dKW The remote control transfers the data record with the ^E current settings to the fitting. Point remote control at the sensor system. Select menu item, to transfer the data record. The status indicator shows whether the data transfer was successful.
Page 109 Configuration for urinal fittings Scroll through configuration items. The configuration items are sent to the fitting in a data record. Detection zone Distance within which the sensor system detects an object. Level 0 (20 cm) & Level 19 (55 cm) Set value.
Page 110 Minimum delay Time that elapses between when the detection zone is left and a flush is triggered. 10 s Set value. Factory setting: 5 s & Flush volume Set value. Factory setting: 2 l & Content...
Page 111 Flush during continuous detection During continuous detection of an object, a flushing occurs & every 2 min (max. 14 x). Activate flush during continuous detection. d/s d d/s d Deactivate flush during continuous detection. Switching between the two states. d/s d d/s d Factory setting: Activated...
Page 112 Automatic flushing Automatic flushing serves to ensure water hygiene in the event of long-term non-utilisation of the fitting. d/s d d/s d Activate/deactivate automatic flushing Activate automatic flushing. Deactivate automatic flushing. h^ ' Switching between the two states. WEEd Factory setting: Activated h^ ' /EWEEd...
Page 113 Automatic flushing mode After the interval in the setting, the fitting flushes after the last use of the fitting (usage-dependent). Fitting flushes after the interval in the setting (usage- independent). Switching between the two states. Factory setting: Usage-dependent Cleaning mode If cleaning mode is activated, water flow can be locked temporarily.
Page 114 Runtime of the water lock 180 s 540 s Set value. Factory setting: 180 s Lock program mode If program mode is locked, the program cannot be modified by proximity sensing on the sensor system. d/s d d/s d Activate program mode locking.
Page 115 d/s d d/s d > Send configuration d/s d d/s d The remote control transfers the data record with the ^E current settings to the fitting. Point remote control at the sensor system. Select menu item, to transfer the data record. The status indicator shows whether the data transfer was successful.
Page 116 Configuration for WC fittings Scroll through configuration items. The configuration items are sent to the fitting in a data record. Detection zone Distance within which the sensor system detects an object. Level 0 (35 cm) & Level 19 (95 cm) Set value.
Page 117 Minimum delay Time that elapses between when the detection zone is left and a flush is triggered. 10 s Set value. Factory setting: 5 s & Flush volume Set value. Factory setting: 6 l & Content...
Page 118 Flush during continuous detection During continuous detection of an object, a flushing occurs & every 60 min (max. 3 x). Activate flush during continuous detection. d/s d d/s d Deactivate flush during continuous detection. Switching between the two states. d/s d d/s d Factory setting: Activated...
Page 119 Detection time dependable flush volume If the function is activated, the flush volume depends on & the detection time. Detection time: < 60 s: 3 l d/s d d/s d Detection: > 60 s: flush volume according to setting Activate function.
Page 120 Automatic flushing Automatic flushing serves to ensure water hygiene in the event of long-term non-utilisation of the fitting. d/s d d/s d Activate/deactivate automatic flushing Activate automatic flushing. Deactivate automatic flushing. h^ ' Switching between the two states. WEEd Factory setting: Activated h^ ' /EWEEd...
Page 121 Automatic flushing mode After the interval in the setting, the fitting flushes after the last use of the fitting (usage-dependent). Fitting flushes after the interval in the setting (usage- independent). Switching between the two states. Factory setting: Usage-dependent Cleaning mode If cleaning mode is activated, water flow can be locked temporarily.
Page 122 Runtime of the water lock 180 s 540 s Set value. Factory setting: 180 s Lock program mode If program mode is locked, the program cannot be modified by proximity sensing on the sensor system. d/s d d/s d Activate program mode locking.
Page 123 d/s d d/s d > Send configuration d/s d d/s d The remote control transfers the data record with the ^E current settings to the fitting. Point remote control at the sensor system. Select menu item, to transfer the data record. The status indicator shows whether the data transfer was successful.
Page 124 Configuration for shower fittings Scroll through configuration items. The configuration items are sent to the fitting in a data record. d/s d d/s d Maximum running time Fitting closes automatically after an amount of time. < 60 s: per level 6 s 420 s >...
Page 125 Automatic flushing Automatic flushing serves to ensure water hygiene in the event of long-term non-utilisation of the fitting. Ensure free drainage when automatic flushing is activated! d/s d d/s d Activate/deactivate automatic flushing Activate automatic flushing. Deactivate automatic flushing. Switching between the two states.
Page 126 Interval of automatic flushing Interval at which the automatic flushing is repeated. 80 h Set value. Factory setting: 24 h Automatic flushing mode After the interval in the setting, the fitting flushes after the last use of the fitting (usage-dependent). h^ ' Fitting flushes after the interval in the setting (usage- WEEd...
Page 127 Cleaning mode If cleaning mode is activated, water flow can be locked temporarily. The locking of the water flow works through h^ ' proximity sensing on the sensor system. WEEd h^ ' Activate/deactivate cleaning mode /EWEEd Activate cleaning mode. d/s d d/s d Deactivate cleaning mode.
Page 128 Lock program mode If program mode is locked, the program cannot be modified by proximity sensing on the sensor system. > d/s d d/s d Activate program mode locking. Deactivate program mode locking. Switching between the two states. K< Factory setting: Deactivated ^d Zd ^dKW...
Page 129 Thermal disinfection Runtime of thermal disinfection > 4 min d/s d d/s d 23 min Set value. Factory setting: 4 min ^d Zd ^dKW Start/stop thermal disinfection ^E Switch off fitting and unlock thermostat function. The command is transferred to the fitting immediately. Point remote control at the sensor system.
Page 130 > d/s d d/s d Send configuration ^d Zd ^dKW The remote control transfers the data record with the ^E current settings to the fitting. Point remote control at the sensor system. Select menu item, to transfer the data record. The status indicator shows whether the data transfer was successful.
Page 131 Service Scroll through service items. Service information ^/E D/yZ Type of fitting: BASIN MIXER (wash basin) / BASIN MIXER Model name THM (wash basin thermostat) / URINAL / WC / SHOWER (shower) Software Sequential number of the software version version Serial number of the infrared electronics Calendar week and year of production of the infrared...
Page 132 Switch off fitting ^d Zd ^dKW Point remote control at the sensor system. Switch off fitting. The status indicator shows whether the data transfer was successful. The fitting is switched off, and the sensor system produces a flashing signal. Switch fitting back on. The status indicator shows whether the data transfer was successful.
Page 133 ^d Zd ^dKW Test mode In test mode the detection zone is tested without flowing ^d Zd ^dKW water. The water flow is simulated by lighting the indicator lamp in the sensor system. Point remote control at the sensor system. Start test mode.
Page 134 Trigger flushing (urinal and WC) ^d Zd Point remote control at the sensor system. Trigger flushing. The status indicator shows whether the data transfer was successful. The fitting starts a flushing with the preset flow volume. Content...
Page 135 Save profile The configuration of a fitting type can be saved in a profile. Save the configuration of the fitting. ^d Zd The status indicator signals whether the configuration was successfully saved. ^ s >K Z^d Load profile & dKZz Z^d Load saved profile.
Page 136 ^d Zd ^ s >K Reset Z^d & dKZz Z^d h^ ' Z^d Point remote control at the sensor system. Restore factory settings. FACTORY RESET Reset use counters for actuations and thermal disinfection. USAGE RESET Total counters for actuations and thermal disinfections are not modified.
Page 137 Operation with fittings with unidirectional control Main Menu Unidirectional menu CONNECT Select menu item. The remote control opens the Unidirectional menu. LANGUAGE DEMO MODE Content...
Page 138 In the unidirectional menu, each confirmation of a selection field is transferred to the fitting immediately. Feedback is given by the indicator lamp in the sensor system of the fitting. K&& Z^d d^d d/D Switch fitting to Receive mode. Point remote control at the sensor system and start data transfer within 10 s: Configure: Configuration for wash basin fittings...
Page 139 Configuration for wash basin fittings Reset Restore factory settings. Indicator lamp:           The urinal and WC fittings are in setting mode for 3 min. Detection zone K&& Distance within which the sensor system detects an object. Wash basin factory setting: 12 cm Z^d d^d...
Page 140 Detection mode (wash basin thermostat) Factory setting: Hand - body The water flow starts when an object is located approx. 5 cm in front of the sensor system. The water flow stops after the detection zone is left. Hand - hand K&&...
Page 141 Body - body The water flow starts once the detection zone is reached. The water flow stops after the detection zone is left. Increase detection zone until the final setting is reached. Indicator lamp:       Set detection mode to body - body.
Page 142 Test mode In test mode the detection zone is tested without flowing water. The water flow is simulated by lighting the indicator lamp in the sensor system. Activate function. Indicator lamp:        K&& Increase detection zone. Indicator lamp: Z^d d^d...
Page 143 Remaining battery capacity Activate function. Indicator lamp:        Check remaining battery capacity. Indicator lamp:                 (25x) The remaining capacity is indicated as follows: K&&...
Page 144 Run-on time After the detection zone is left, water continues to run for an amount of time corresponding to the run-on time setting. Factory setting: 1 s Increase run-on time. Indicator lamp: K&& Per level:     Final setting (11 s):       Reduce run-on time.
Page 145 Thermal disinfection Start/stop thermal disinfection Turn the mixer lever or thermostat to the hot water stop. Start thermal disinfection. Indicator lamp:     Stop thermal disinfection before the end of the runtime in K&& the setting. Indicator lamp:     Z^d d^d d/D...
Page 146 Runtime of thermal disinfection Factory setting: 3.5 min Activate function. Indicator lamp:        Set runtime. Indicator lamp: K&& 3.5 min:     11 min:       Z^d d^d Switch by pressing again.
Page 147 Maximum runtime Fitting closes automatically after an amount of time corresponding to the setting during continuous detection of an object (automatic safety shut-off). Factory setting: 60 s Activate function. Indicator lamp:        K&& Increase maximum runtime. Indicator lamp: Z^d d^d...
Page 148 Automatic flushing Automatic flushing serves to ensure water hygiene in the event of long-term non-utilisation of the fitting. Ensure free drainage when automatic flushing is activated! For automatic flushing of the hot and cold water lines, the fitting must be in the mixed water setting! K&&...
Page 149 This function is available for products with a manufacturing date later than 01/05/2002. Interval of automatic flushing Interval at which the automatic flushing is repeated. Factory setting: 3 days Activate function. Indicator lamp:        K&&...
Page 150 Runtime of the automatic flushing Factory setting: 5 min Activate function. Indicator lamp:        Increase runtime. Indicator lamp: K&& Per level (1 min):     Z^d d^d Final setting (10 min):       d/D Reduce runtime.
Page 151 Automatic flushing mode After the interval in the setting, the fitting flushes after the last use of the fitting (usage-dependent) or after the interval in the setting (usage-independent). Factory setting: Usage-dependent Activate function. Indicator lamp:        K&&...
Page 152 Configuration for urinal/WC fittings Reset Restore factory settings. Indicator lamp:           Detection zone Distance within which the sensor system detects an object. K&& Urinal factory setting: 45 cm Z^d d^d WC factory setting: 75 cm d/D Increase detection zone.
Page 153 Test mode In test mode the detection zone is tested without flowing water. The water flow is simulated by lighting the indicator lamp in the sensor system. Activate function. Indicator lamp:        K&& Increase detection zone. Indicator lamp: Z^d d^d...
Page 154 Remaining battery capacity Activate function. Indicator lamp:        Check remaining battery capacity. Indicator lamp:                 (25x) The remaining capacity is indicated as follows: K&&...
Page 155 Flow volume Urinal factory setting: 3 l WC factory setting: 6 l Increase flow volume. Indicator lamp: Per level:     Final setting:        K&& Urinal: 7 l / WC: 9 l Reduce flow volume.
Page 156 Trigger flushing Start flushing. Indicator lamp:     Flush during continuous detection With continuous detection of an object, a flush occurs every 60 min (max. 3 x). K&& Factory setting: Activated Z^d d^d d/D Activate function. Indicator lamp:        Activate/deactivate flushing with continuous detection.
Page 157 This function is available for products with a manufacturing date later than 01/08/2003. On older fittings, the fitting is switched off when the relevant selection fields are pressed. Pre-flush 2 s after an object is detected, a flushing with the smallest flow volume occurs.
Page 158 Minimum delay Time that elapses between when the detection zone is left and a flush is triggered. Battery fitting factory setting: 5 s Mains fitting factory setting: 7 s Activate function. K&& Indicator lamp:        Increase minimum delay.
Page 159 This function is available for products with a manufacturing date later than 01/07/2007. Automatic flushing Automatic flushing serves to ensure water hygiene in the event of long-term non-utilisation of the fitting. Activate/deactivate automatic flushing Factory setting: Activated Activate function. Indicator lamp:        Activate/deactivate automatic flushing.
Page 160 Interval of automatic flushing Interval at which the automatic flushing is repeated. Urinal factory setting: 1 day WC factory setting: 3 days Activate function. Indicator lamp:        K&& Set interval to 1 day. Z^d d^d Indicator lamp: d/D...
Page 161 Automatic flushing mode After the interval in the setting, the fitting flushes after the last use of the fitting (usage-dependent) or after the interval in the setting (usage-independent). Factory setting: Usage-dependent Activate function. Indicator lamp:        K&&...
Page 162 Activate/deactivate automatic flushing Factory setting: Activated Activate function. Indicator lamp:     Activate/deactivate automatic flushing. Indicator lamp: Activated:     Deactivated:       Switch by pressing again. Function deactivates after 10 s. Indicator lamp: ...
Page 163 Maintenance Battery replacement Disposal note This category of device does not belong in the domestic waste, but must be disposed of separately in accordance with the relevant local national regulations. Dispose of batteries in accordance with national regulations! Content...
Page 164 Informations générales ..... . . 168 Domaine d'application ..... . . 168 Caractéristiques techniques .
Page 165 Rinçage automatique ..... . 178 Cycles d'ouverture et de fermeture ... 178 Consommation d'eau (lavabo et douche).
Page 166 Mode auto nettoyage ..... . 193 Verrouillage du mode de programmation ..194 Transmission de la configuration ... . . 195 Configuration pour robinetteries de WC .
Page 167 Données de service ..... . . 211 Désactivation de la robinetterie ....212 Mode test .
Page 168 Zone de détection......232 Mode test ....... 233 Capacité...
Page 169: Informations Générales
Informations générales Domaine d'application Vous pouvez régler les robinetteries à infrarouge GROHE à l'aide de la télécommande. Le capteur de la robinetterie doit correspondre à l'une des 3 formes indiquées. Pour éviter tout endommagement, conserver et manipuler la télécommande correctement.
Page 170: Fonctions
Fonctions Les fonctions de la télécommande diffèrent selon le type de capteur de la robinetterie. Pour identifier la couleur du témoin, s'approcher de la zone de détection du capteur. S'éloigner de la zone de détection dès que le témoin est allumé. Robinetteries avec témoin de capteur jaune (commande bidirectionnelle) : •...
Page 171: Vue D'ensemble De L'appareil
Vue d'ensemble de l'appareil Touches Touche marche/arrêt • Allumer la télécommande • Éteindre la télécommande Flèches • Naviguer dans le menu • Sélectionner des options de menu et des fonctions • Régler les valeurs Touche OK • Confirmer une sélection •...
Page 172: Écran
Écran Menu actif Main Menu Main Menu Niveau de charge des piles de la télécommande État du transfert de données CONNECT Transfert de données réussi Échec du transfert de données LANGUAGE Le transfert de données échoue si la télécommande n'est pas correctement orientée vers le capteur.
Page 173: Utilisation Générale
Utilisation générale Allumer la télécommande Main Menu Maintenir la touche marche/arrêt enfoncée pendant 2 s. CONNECT L'écran d'accueil apparaît. Le menu principal s'affiche ensuite. LANGUAGE DEMO MODE Éteindre la télécommande Maintenir la touche marche/arrêt enfoncée pendant 2 s. Une requête automatique s'affiche et doit être confirmée. Si aucune touche n'est actionnée, la télécommande se désactive automatiquement au bout de 15 min.
Page 174: Changer La Langue
Changer la langue Main Menu Ouvrir le sous-menu permettant de paramétrer la langue. CONNECT LANGUAGE Ouvrir la liste déroulante à l'aide de la touche OK. Sélectionner la langue souhaitée. DEMO MODE Language Quitter le sous-menu. Language ENGLISH ENGLISH DEUTSCH ESPAÑOL FRANCAIS NEDERLANDS Contenu...
Page 175: Mode Démonstration
Mode démonstration Main Menu Im Demo Modus werden alle Armaturentypen aufgelistet, BASIN MIXER die mit der Fernbedienung bedient werden können. BASIN MIXER THM CONNECT URINAL Durch Auswählen eines Armaturentypes erscheinen die LANGUAGE Auswahlfelder für die Untermenüs mit den jeweiligen SHOWER Funktionen und Anzeigen: DEMO MODE Surveillance...
Page 176: Mode De Détection
Mode de détection Avant de procéder au transfert de données, les robinetteries fonctionnant sur batterie doivent être en mode de détection : - Pour les robinetteries de lavabo, faire couler l'eau. - Pour les robinetteries d'urinoir, faire détecter un objet pendant min.
Page 177: Utilisation De Robinetteries À Commande
Utilisation de robinetteries à commande bidirectionnelle Établir la connexion avec la robinetterie Activer le Mode de détection de la robinetterie. Diriger la télécommande vers le capteur et lancer le transfert de données dans les 10 s. Sélectionner l'option de menu permettant d'établir la Main Menu connexion à...
Page 178 La télécommande ouvre le menu de la robinetterie correspondante. L'indicateur d'état indique si le transfert de données a réussi. DKE/dKZ/E' L'affichage du menu indique le type de robinetterie KE&/'hZ d/KE concerné : Lavabo ^Zs/ Thermostat lavabo Urinoir Douche Le menu respectif de chaque type de robinetterie affiche les champs de sélection des sous-menus : Surveillance MONITORING...
Page 179: Surveillance
Surveillance Faire défiler les informations de surveillance. Rinçage automatique Nombre de rinçages automatiques depuis la mise en Counter total service de la robinetterie. > Temps écoulé depuis le dernier rinçage automatique Last flush (exprimé en heures). Cycles d'ouverture et de fermeture Nombre de commandes depuis la mise en service de la Counter total robinetterie.
Page 180: Consommation D'eau (Lavabo Et Douche)
Consommation d'eau (lavabo et douche) Consommation d'eau depuis la mise en service de la Counter total robinetterie (exprimée en minutes). Désinfection thermique (lavabo et douche) Nombre de désinfections thermiques depuis la mise en Counter total service de la robinetterie. Nombre de désinfections thermiques depuis la Since user reset réinitialisation du compteur d'utilisation.
Page 181: Configuration Pour Robinetteries De Lavabo
Configuration pour robinetteries de lavabo Faire défiler les points de configuration. Les points de configuration sont transmis à la robinetterie dans un ensemble de données. Zone de détection Distance à laquelle le capteur détecte un objet. Niveau 0 (7 cm) Niveau 19 (20 cm) Régler la valeur Réglage par défaut : niveau 6 (12 cm)
Page 182: Durée De Marche À Vide
Durée de marche à vide Après avoir quitté la zone de détection, l'eau continue de s'écouler pendant la durée paramétrée. 19 s Régler la valeur Réglage par défaut : 1 s Durée maximale d'écoulement En mode de détection continue d'un objet, la robinetterie s'arrête automatiquement une fois la durée paramétrée écoulée (arrêt automatique).
Page 183: Mode De Détection (Thermostat Lavabo)
Mode de détection (thermostat lavabo) Main - Main L'écoulement de l'eau commence et s'arrête lorsqu'un , E , E objet se trouve à environ 5 cm devant le capteur. , E Kz Main - Corps Kz Kz L'eau commence à s'écouler lorsqu'un objet se trouve à environ 5 cm devant le capteur.
Page 184: Rinçage Automatique
Rinçage automatique Le rinçage automatique permet un renouvellement de l'eau, assurant ainsi la propreté de l'eau en cas de non- utilisation prolongée de la robinetterie. d/s d d/s d En cas d'activation du rinçage automatique, s’assurer que rien n'entrave l’écoulement de l'eau ! La robinetterie doit être en position eau mitigée pour le rinçage automatique des conduites d'eau chaude et d'eau froide.
Page 185 Intervalle de rinçage automatique Intervalle de temps entre chaque rinçage automatique. 80 h Régler la valeur Réglage par défaut : 24 h Mode de rinçage automatique La robinetterie déclenche un rinçage automatique lorsque l'intervalle de temps paramétré est écoulé depuis la h^ ' dernière utilisation de la robinetterie (selon utilisation).
Page 186: Mode Auto Nettoyage
Mode auto nettoyage Lors de l'activation du mode auto nettoyage, l'écoulement d'eau peut être coupé temporairement. L'écoulement d'eau h^ ' peut être coupé en approchant un objet du capteur. WEEd h^ ' Activation/désactivation du mode auto nettoyage /EWEEd Activer le mode auto nettoyage. d/s d d/s d Désactiver le mode auto nettoyage.
Page 187: Verrouillage Du Mode De Programmation
Verrouillage du mode de programmation En verrouillant le mode de programmation, il n'est plus possible de modifier le programme en approchant un objet > du capteur. d/s d d/s d Activer le verrouillage du mode de programmation. Désactiver le verrouillage du mode de programmation. Commuter entre les deux états.
Page 188: Désinfection Thermique
Désinfection thermique Durée de fonctionnement de la désinfection thermique > 4 min d/s d d/s d 23 min Régler la valeur Réglage par défaut : 4 min ^d Zd ^dKW Lancer/arrêter la désinfection thermique Tourner le levier du mitigeur ou le thermostat de la ^E robinetterie en butée finale d'eau chaude.
Page 189: Transmission De La Configuration
> d/s d d/s d Transmission de la configuration ^d Zd ^dKW La télécommande transmet à la robinetterie l'ensemble ^E des données comportant les réglages actuels. Diriger la télécommande vers le capteur. Sélectionner l'option de menu permettant de transmettre l'ensemble des données.
Page 190: Configuration Pour Robinetteries D'urinoir
Configuration pour robinetteries d'urinoir Faire défiler les points de configuration. Les points de configuration sont transmis à la robinetterie dans un ensemble de données. Zone de détection Distance à laquelle le capteur détecte un objet. Niveau 0 (20 cm) & Niveau 19 (55 cm) Régler la valeur Réglage par défaut : niveau 13 (45 cm)
Page 191: Intervalle De Temps Minimum
Intervalle de temps minimum Intervalle de temps qui s'écoule entre le moment où l'objet quitte la zone de détection et le déclenchement du rinçage. 10 s Régler la valeur Réglage par défaut : 5 s & Volume de chasse Régler la valeur Réglage par défaut : 2 l &...
Page 192: Rinçage En Détection Continue
Rinçage en détection continue En mode de détection continue d'un objet, un rinçage est & déclenché toutes les 2 min (max. 14x). Activer le rinçage en détection continue. d/s d d/s d Désactiver le rinçage en détection continue. Commuter entre les deux états. d/s d d/s d Réglage par défaut : activé...
Page 193: Rinçage Automatique
Rinçage automatique Le rinçage automatique permet un renouvellement de l'eau, assurant ainsi la propreté de l'eau en cas de non- utilisation prolongée de la robinetterie. d/s d d/s d Activation/désactivation du rinçage automatique Activer le rinçage automatique. Désactiver le rinçage automatique. h^ ' WEEd Commuter entre les deux états.
Page 194: Mode Auto Nettoyage
Mode de rinçage automatique La robinetterie déclenche un rinçage automatique lorsque l'intervalle de temps paramétré est écoulé depuis la dernière utilisation de la robinetterie (selon utilisation). La robinetterie déclenche un rinçage automatique après expiration de l'intervalle de temps paramétré (indépendamment de l'utilisation). Commuter entre les deux états.
Page 195: Verrouillage Du Mode De Programmation
Durée de la coupure d'eau 180 s 540 s Régler la valeur Réglage par défaut : 180 s Verrouillage du mode de programmation En verrouillant le mode de programmation, il n'est plus possible de modifier le programme en approchant un objet du capteur.
Page 196: Transmission De La Configuration
d/s d d/s d > Transmission de la configuration d/s d d/s d La télécommande transmet à la robinetterie l'ensemble ^E des données comportant les réglages actuels. Diriger la télécommande vers le capteur. Sélectionner l'option de menu permettant de transmettre l'ensemble des données.
Page 197: Configuration Pour Robinetteries De Wc
Configuration pour robinetteries de WC Faire défiler les points de configuration. Les points de configuration sont transmis à la robinetterie dans un ensemble de données. Zone de détection Distance à laquelle le capteur détecte un objet. Niveau 0 (35 cm) &...
Page 198: Intervalle De Temps Minimum
Intervalle de temps minimum Intervalle de temps qui s'écoule entre le moment où l'objet quitte la zone de détection et le déclenchement du rinçage. 10 s Régler la valeur Réglage par défaut : 5 s & Volume de chasse Régler la valeur Réglage par défaut : 6 l &...
Page 199: Rinçage En Détection Continue
Rinçage en détection continue En mode de détection continue d'un objet, un rinçage est & déclenché toutes les 60 min (max. 3x). Activer le rinçage en détection continue. d/s d d/s d Désactiver le rinçage en détection continue. Commuter entre les deux états. d/s d d/s d Réglage par défaut : activé...
Page 200: Volume De Chasse En Fonction Du Délai De Détection
Volume de chasse en fonction du délai de détection Lorsque la fonction est activée, le volume de chasse & dépend du délai de détection. Délai de détection : < 60 s : 3 l d/s d d/s d Délai de détection : > 60 s : volume de chasse paramétré Activer la fonction.
Page 201: Rinçage Automatique
Rinçage automatique Le rinçage automatique permet un renouvellement de l'eau, assurant ainsi la propreté de l'eau en cas de non- utilisation prolongée de la robinetterie. d/s d d/s d Activation/désactivation du rinçage automatique Activer le rinçage automatique. Désactiver le rinçage automatique. h^ ' WEEd Commuter entre les deux états.
Page 202: Mode Auto Nettoyage
Mode de rinçage automatique La robinetterie déclenche un rinçage automatique lorsque l'intervalle de temps paramétré est écoulé depuis la dernière utilisation de la robinetterie (selon utilisation). La robinetterie déclenche un rinçage automatique après expiration de l'intervalle de temps paramétré (indépendamment de l'utilisation). Commuter entre les deux états.
Page 203: Verrouillage Du Mode De Programmation
Durée de la coupure d'eau 180 s 540 s Régler la valeur Réglage par défaut : 180 s Verrouillage du mode de programmation En verrouillant le mode de programmation, il n'est plus possible de modifier le programme en approchant un objet du capteur.
Page 204: Transmission De La Configuration
d/s d d/s d > Transmission de la configuration d/s d d/s d La télécommande transmet à la robinetterie l'ensemble ^E des données comportant les réglages actuels. Diriger la télécommande vers le capteur. Sélectionner l'option de menu permettant de transmettre l'ensemble des données.
Page 205: Configuration Pour Robinetteries De Douche
Configuration pour robinetteries de douche Faire défiler les points de configuration. Les points de configuration sont transmis à la robinetterie dans un ensemble de données. d/s d d/s d Durée maximale d'écoulement La robinetterie s'arrête automatiquement une fois la durée paramétrée écoulée.
Page 206: Rinçage Automatique
Rinçage automatique Le rinçage automatique permet un renouvellement de l'eau, assurant ainsi la propreté de l'eau en cas de non- utilisation prolongée de la robinetterie. En cas d'activation du rinçage automatique, s’assurer que rien n'entrave l’écoulement de l'eau ! d/s d d/s d Activation/désactivation du rinçage automatique Activer le rinçage automatique.
Page 207 Intervalle de rinçage automatique Intervalle de temps entre chaque rinçage automatique. 80 h Régler la valeur Réglage par défaut : 24 h Mode de rinçage automatique La robinetterie déclenche un rinçage automatique lorsque l'intervalle de temps paramétré est écoulé depuis la h^ ' dernière utilisation de la robinetterie (selon utilisation).
Page 208: Mode Auto Nettoyage
Mode auto nettoyage Lors de l'activation du mode auto nettoyage, l'écoulement d'eau peut être coupé temporairement. L'écoulement d'eau h^ ' peut être coupé en approchant un objet du capteur. WEEd h^ ' Activation/désactivation du mode auto nettoyage /EWEEd Activer le mode auto nettoyage. d/s d d/s d Désactiver le mode auto nettoyage.
Page 209: Verrouillage Du Mode De Programmation
Verrouillage du mode de programmation En verrouillant le mode de programmation, il n'est plus possible de modifier le programme en approchant un objet > du capteur. d/s d d/s d Activer le verrouillage du mode de programmation. Désactiver le verrouillage du mode de programmation. Commuter entre les deux états.
Page 210: Désinfection Thermique
Désinfection thermique Durée de fonctionnement de la désinfection thermique > 4 min d/s d d/s d 23 min Régler la valeur Réglage par défaut : 4 min ^d Zd ^dKW Lancer/arrêter la désinfection thermique Désactiver la robinetterie et déverrouiller la fonction ^E thermostat.
Page 211: Transmission De La Configuration
> d/s d d/s d Transmission de la configuration ^d Zd ^dKW La télécommande transmet à la robinetterie l'ensemble ^E des données comportant les réglages actuels. Diriger la télécommande vers le capteur. Sélectionner l'option de menu permettant de transmettre l'ensemble des données.
Page 212: Service
Service Faire défiler les points de service. Données de service ^/E D/yZ Type de robinetterie : BASIN MIXER (lavabo) / BASIN Model name MIXER THM (thermostat lavabo) / URINOIR / WC / SHOWER (douche) Software Numéro de la version logicielle utilisée version Numéro de série de l'électronique infrarouge Serial number...
Page 213: Désactivation De La Robinetterie
Désactivation de la robinetterie ^d Zd ^dKW Diriger la télécommande vers le capteur. Désactiver la robinetterie. L'indicateur d'état indique si le transfert de données a réussi. La robinetterie est désactivée et le signal du capteur clignote. Activer de nouveau la robinetterie. L'indicateur d'état indique si le transfert de données a réussi.
Page 214: Mode Test
^d Zd ^dKW Mode test Le mode test permet de vérifier la zone de détection sans ^d Zd ^dKW faire couler l'eau. L'écoulement de l'eau est simulé par l'allumage du témoin du capteur. Diriger la télécommande vers le capteur. Lancer le mode test. Agrandir la zone de détection.
Page 215: Activation Du Rinçage (Urinoir Et Wc)
Activation du rinçage (urinoir et WC) ^d Zd Diriger la télécommande vers le capteur. Déclencher le rinçage. L'indicateur d'état indique si le transfert de données a réussi. La robinetterie déclenche un rinçage en tenant compte du volume de chasse paramétré. Contenu...
Page 216: Sauvegarde D'un Profil
Sauvegarde d'un profil Il est possible de sauvegarder la configuration d'un type de robinetterie dans un profil. ^d Zd Sauvegarder la configuration de la robinetterie. SAVE L'indicateur d'état indique si le profil a bien été sauvegardé. ^ s >K Z^d Charger le profil &...
Page 217: Réinitialisation
^d Zd ^ s >K Réinitialisation Z^d & dKZz Z^d h^ ' Z^d Diriger la télécommande vers le capteur. Rétablir les réglages par défaut. FACTORY RESET Réinitialiser le compteur d'utilisation pour les commandes USAGE RESET et la désinfection thermique. Le compteur global pour les commandes et les désinfections thermiques n'est pas modifié.
Page 218: Utilisation Sur Les Robinetteries À Commande
Utilisation sur les robinetteries à commande unidirectionnelle Main Menu Menu Unidirectionnel CONNECT Sélectionner l'option de menu. La télécommande ouvre le menu Unidirectionnel. LANGUAGE DEMO MODE Contenu...
Page 219 Dans le menu Unidirectionnel, chaque confirmation d'un champ de sélection est immédiatement transmise à la robinetterie. Le témoin du capteur de la robinetterie émet un rétro-signal. K&& Z^d d^d d/D Activer le Mode de détection de la robinetterie. Diriger la télécommande vers le capteur et lancer le transfert de données dans les 10 s.
Page 220: Configuration Pour Robinetteries De Lavabo
Configuration pour robinetteries de lavabo Réinitialisation Rétablir les réglages par défaut. Témoin :           Les robinetteries d'urinoir et de WC sont en mode réglage pendant 3 minutes. Zone de détection K&& Distance à...
Page 221: Mode De Détection (Thermostat Lavabo)
Mode de détection (thermostat lavabo) Réglage par défaut : Main - Corps L'eau commence à s'écouler lorsqu'un objet se trouve à environ 5 cm devant le capteur. L'écoulement de l'eau s'arrête une fois que l'objet est sorti de la zone de détection.
Page 222 Corps - Corps L'eau commence à s'écouler lorsqu'un objet entre dans la zone de détection. L'écoulement de l'eau s'arrête une fois que l'objet est sorti de la zone de détection. Agrandir la zone de détection jusqu'à ce que la position finale soit atteinte.
Page 223: Mode Test
Mode test Le mode test permet de vérifier la zone de détection sans faire couler l'eau. L'écoulement de l'eau est simulé par l'allumage du témoin du capteur. Activer la fonction. Témoin :        K&& Agrandir la zone de détection.
Page 224: Capacité Résiduelle De La Pile
Capacité résiduelle de la pile Activer la fonction. Témoin :        Appeler la capacité résiduelle de la pile. Témoin :                 (25x) La capacité...
Page 225: Durée De Marche À Vide
Durée de marche à vide Après avoir quitté la zone de détection, l'eau continue de s'écouler pendant la durée paramétrée. Réglage par défaut : 1 s Augmenter la durée de marche à vide. Témoin : K&& par intervalle :     position finale (11 s) : ...
Page 226: Désinfection Thermique
Désinfection thermique Lancer/arrêter la désinfection thermique Tourner le levier du mitigeur ou le thermostat de la robinetterie en butée finale d'eau chaude. Démarrer la désinfection thermique. Témoin :     K&& Arrêter la désinfection thermique avant la fin de la durée de fonctionnement paramétrée.
Page 227 Durée de fonctionnement de la désinfection thermique Réglage par défaut : 3,5 min Activer la fonction. Témoin :        Régler la durée de fonctionnement. Témoin : K&& 3,5 min :     11 min : ...
Page 228: Durée Maximale D'écoulement
Durée maximale d'écoulement En mode de détection continue d'un objet, la robinetterie s'arrête automatiquement une fois la durée paramétrée écoulée (arrêt automatique). Réglage par défaut : 60 s Activer la fonction. Témoin :        K&&...
Page 229: Rinçage Automatique
Rinçage automatique Le rinçage automatique permet un renouvellement de l'eau, assurant ainsi la propreté de l'eau en cas de non- utilisation prolongée de la robinetterie. En cas d'activation du rinçage automatique, s’assurer que rien n'entrave l’écoulement de l'eau ! La robinetterie doit être en position eau mitigée pour le rinçage automatique des conduites d'eau chaude et K&&...
Page 230 Cette fonction est disponible sur les produits fabriqués à partir du 01/05/2002. Intervalle de rinçage automatique Intervalle de temps entre chaque rinçage automatique. Réglage par défaut : 3 jours Activer la fonction. Témoin :        K&&...
Page 231 Durée de fonctionnement du rinçage automatique Réglage par défaut : 5 min Activer la fonction. Témoin :        Augmenter la durée de fonctionnement. Témoin : K&& par intervalle (1 min) :     Z^d d^d position finale (10 min) : ...
Page 232 Mode de rinçage automatique La robinetterie déclenche un rinçage automatique lorsque l'intervalle de temps paramétré est écoulé après la der- nière utilisation de la robinetterie (selon utilisation) ou après expiration de l'intervalle paramétré (indépendam- ment de l'utilisation). Réglage par défaut : selon utilisation K&&...
Page 233: Configuration Pour Robinetteries D'urinoir/De Wc
Configuration pour robinetteries d'urinoir/de WC Réinitialisation Rétablir les réglages par défaut. Témoin :           Zone de détection Distance à laquelle le capteur détecte un objet. K&& Réglage par défaut urinoir : 45 cm Z^d d^d Réglage par défaut WC : 75 cm...
Page 234: Mode Test
Mode test Le mode test permet de vérifier la zone de détection sans faire couler l'eau. L'écoulement de l'eau est simulé par l'allumage du témoin du capteur. Activer la fonction. Témoin :        K&& Agrandir la zone de détection.
Page 235: Capacité Résiduelle De La Pile
Capacité résiduelle de la pile Activer la fonction. Témoin :        Appeler la capacité résiduelle de la pile. Témoin :                 (25x) La capacité...
Page 236: Volume De Chasse
Volume de chasse Réglage par défaut urinoir : 3 l Réglage par défaut WC : 6 l Augmenter le volume de chasse. Témoin : par intervalle :     position finale :        K&&...
Page 237: Activation Du Rinçage
Activation du rinçage Démarrer le rinçage. Témoin :     Rinçage en détection continue En mode de détection continue d'un objet, un rinçage est déclenché toutes les 60 min (max. 3x). K&& Réglage par défaut : activé Z^d d^d d/D Activer la fonction.
Page 238: Pré-Rinçage
Cette fonction est disponible sur les produits fabriqués à partir du 01/08/2003. Sur les robinetteries plus anciennes, la robinetterie est mise hors fonction par l'actionnement des champs de sélection correspondants. Pré-rinçage 2 s après la détection d'un objet, un rinçage avec volume de chasse réduit est lancé.
Page 239: Intervalle De Temps Minimum
Intervalle de temps minimum Intervalle de temps qui s'écoule entre le moment où l'objet quitte la zone de détection et le déclenchement du rinçage. Réglage par défaut des robinetteries à pile : 5 s Réglage par défaut des robinetteries sur secteur : 7 s Activer la fonction.
Page 240: Rinçage Automatique
Cette fonction est disponible sur les produits fabriqués à partir du 01/07/2007. Rinçage automatique Le rinçage automatique permet un renouvellement de l'eau, assurant ainsi la propreté de l'eau en cas de non- utilisation prolongée de la robinetterie. Activation/désactivation du rinçage automatique Réglage par défaut : activé...
Page 241 Intervalle de rinçage automatique Intervalle de temps entre chaque rinçage automatique. Réglage par défaut urinoir : 1 jour Réglage par défaut WC : 3 jours Activer la fonction. Témoin :        K&& Régler l'intervalle sur 1 jour. Z^d d^d Témoin :...
Page 242 Mode de rinçage automatique La robinetterie déclenche un rinçage automatique lorsque l'intervalle de temps paramétré est écoulé après la der- nière utilisation de la robinetterie (selon utilisation) ou après expiration de l'intervalle paramétré (indépendam- ment de l'utilisation). Réglage par défaut : selon utilisation K&&...
Page 243 Activation/désactivation du rinçage automatique Réglage par défaut : activé Activer la fonction. Témoin :     Activer/désactiver le rinçage automatique. Témoin : activé :     désactivé :       Changer de mode en appuyant de nouveau sur la touche. La fonction se désactive au bout de 10 s.
Page 244: Maintenance
Maintenance Remplacement des piles Remarque sur l'élimination des déchets Les appareils portant ce repère ne doivent pas être jetés avec les déchets ménagers. Ils doivent être mis au rebut séparément conformément aux directives locales. Jeter les piles conformément à la réglementation correspondante de votre pays ! Contenu...
Page 245 Общая информация ......249 Область применения ..... . . 249 Технические...
Page 246 Мониторинг ....... 259 Автоматический смыв ....259 Циклы...
Page 247 Предварительный смыв ....272 Автоматический смыв ....273 Моющий...
Page 248 Отправка конфигурации ....291 Сервисное обслуживание ....292 Информация...
Page 249 Автоматический смыв ....309 Конфигурация для арматуры писсуаров / туалетов ..... . . 313 Сброс...
Page 250: Общая Информация
Общая информация Область применения Настройку инфракрасных смесителей GROHE можно выпол- нять с помощью пульта дистанционного управления. Сен- соры арматуры должны соответствовать одной из 3-х форм. Пульт дистанционного управления необходимо хранить и транспортировать должным образом, чтобы не повредить его. Технические данные...
Page 251: Функции
Функции Функции пульта дистанционного управления различаются по типу сенсора арматуры: Цвет контрольной лампы может распознаваться сенсором при ближнем обнаружении. Сразу после того, как контрольная лампочка загорится, зону обнаружения при приближении необходимо покинуть. Арматура с желтой контрольной лампой сенсора (двустороннее управление): •...
Page 252: Внешний Вид Изделия
Внешний вид изделия Кнопки Кнопка Вкл/Выкл • Включение пульта дистанционного управления • Выключение пульта дистанционного управления Кнопки-стрелки • Навигация в меню • Выбор пунктов меню и функций • Установка значений Кнопка подтверждения • Подтверждение выбора • Переключение между 2 значениями Кнопка...
Page 253: Дисплей
Дисплей Текущее меню Батарейный отсек пульта дистанционного управления KEEd Индикатор статуса передачи данных Успешная передача данных > E'h ' Передача данных не удалась Передача данных не удается, если пульт дистанционного управления неправильно направлен на сенсор. Поля выбора не выбрано выбрано подтверждено...
Page 254: Общее Управление
Общее управление Включение пульта дистанционного управления Main Menu Удерживайте кнопку Вкл/Выкл в нажатом положении 2 с. CONNECT На дисплее появляется стартовый экран. Затем появляется главное меню. LANGUAGE DEMO MODE Выключение пульта дистанционного управле- ния Удерживайте кнопку Вкл/Выкл в нажатом положении 2 с. Следует...
Page 255: Установить Язык
Установить язык Main Menu Откройте подменю для установки языка. CONNECT LANGUAGE Откройте список выбора при помощи кнопки подтверждения. Выберите нужный язык. DEMO MODE Language Покинуть подменю. Language ENGLISH ENGLISH DEUTSCH ESPAÑOL FRANCAIS NEDERLANDS Oглавление...
Page 256: Демо-Режим
Демо-режим Main Menu Im Demo Modus werden alle Armaturentypen aufgelistet, BASIN MIXER die mit der Fernbedienung bedient werden können. BASIN MIXER THM CONNECT URINAL Durch Auswählen eines Armaturentypes erscheinen die LANGUAGE Auswahlfelder für die Untermenüs mit den jeweiligen SHOWER Funktionen und Anzeigen: DEMO MODE Мониторинг...
Page 257: Режим Приема
Режим приема Для передачи данных переключите арматуру, питающейся от аккумулятора, в режим приема: - Для арматуры, установленной на умывальниках, включите подачу воды. - Для арматуры, установленной на писсуарах, объект должен находиться перед сенсором распознавания минимум 5 с. Арматура настроена на прием в течение 10 с. После...
Page 258: Обслуживание Арматуры С Двусторонним
Обслуживание арматуры с двусторонним управлением Установите подключение арматуры Режим приема Переключите арматуру в Направьте пульт дистанционного управления на сенсор и включите передачу данных в течение 10 с: Выберите пункт меню, чтобы установить подключение Main Menu арматуры. CONNECT LANGUAGE DEMO MODE Oглавление...
Page 259 Пульт дистанционного управления включает меню соответствующего типа арматуры. Индикатор статуса сигнализирует о выполнении передачи данных. DKE/dKZ/E' Индикация меню показывает соответствующий тип KE&/'hZ d/KE арматуры: Умывальник ^Zs/ Термостат умывальника Писсуар Туалет Душ В меню соответствующего типа арматуры появляются поля выбора подменю: Мониторинг...
Page 260: Мониторинг
Мониторинг Пролистывание мониторинговой информации. Автоматический смыв Количество автоматических смывов после ввода в Counter total эксплуатацию арматуры. > Время в часах, прошедшее после последнего Last flush автоматического смыва . Циклы открытия и закрытия Количество нажатий после ввода в эксплуатацию Counter total арматуры.
Page 261: Расход Воды (Умывальник И Душ)
Расход воды (умывальник и душ) Расход воды в минутах после ввода в эксплуатацию Counter total арматуры. Термическая дезинфекция (умывальник и душ) Количество термических дезинфекций после ввода в Counter total эксплуатацию арматуры. Количество термических дезинфекций после сброса Since user reset счетчика использования. Расход...
Page 262: Конфигурация Для Арматуры Умывальников
Конфигурация для арматуры умывальников Пролистывание пунктов конфигурации. Пункты конфигурации отправляются в виде записи данных к арматуре. Диапазон действия Расстояние, на котором сенсор захватывает объект. Уровень 0 (7 см) Уровень 19 (20 см) Установите значение. Заводская установка: Уровень 6 (12 см) Диапазон...
Page 263: Время Действия
Время действия После выхода из диапазона действия вода течет в течение установленного промежутка времени. 0 с 19 с Установите значение. Заводская установка: 1 с Максимальное время работы Арматура автоматически закрывается по истечении установленного времени при постоянном опознавании объекта (автоматическое аварийное отключение). 6 с...
Page 264: Режим Обнаружения (Термостат Умывальника)
Режим обнаружения (термостат умывальника) Рука - рука Поток воды включается и выключается, когда объект находится перед сенсором на расстоянии , E , E приблизительно 5 см. , E Kz Рука - тело Kz Kz Поток воды включается, когда объект находится перед сенсором...
Page 265: Автоматический Смыв
Автоматический смыв Автоматический смыв служит для обеспечения гигиены при длительном неиспользовании арматуры. При активированном автоматическом смыве d/s d d/s d обеспечить свободный сток! Для проведения автоматической промывки трубопроводов холодной и горячей воды арматура должна быть в положении cмешивания воды! Активирование/деактивирование...
Page 266 Интервал автоматического смыва Интервал, через который повторится автоматический смыв. 4 ч 80 ч Установите значение. Заводская установка: 24 ч Режим автоматического смыва Арматура выполняет смыв по истечении установленного интервала после последнего использования арматуры (в h^ ' зависимости от использования). WEEd Арматура...
Page 267: Моющий Режим
Моющий режим При активированном моющем режиме можно перекрыть поступление потока воды на непродолжительное время. Перекрытие потока воды происходит при ближнем h^ ' WEEd обнаружении сенсором. h^ ' /EWEEd Активирование/деактивирование моющего режима Активирование моющего режима. d/s d d/s d Деактивирование моющего режима. Переключение...
Page 268: Блокировка Режима Программирования
Блокировка режима программирования При заблокированном режиме программирования программа не может измениться при ближнем > обнаружении сенсором. d/s d d/s d Активирование блокировки режима программирования. Деактивирование блокировки режима программирования. Переключение между двумя режимами. ^d Zd ^dKW Заводская установка: Деактивирован ^E Oглавление...
Page 269: Термическая Дезинфекция
Термическая дезинфекция Продолжительность термической дезинфекции > 4 мин d/s d d/s d 23 мин Установите значение. Заводская установка: 4 мин ^d Zd ^dKW Включение/выключение термической дезинфекции Повернуть ручку смешивающего устройства или ^E термостата до максимальной температуры горячей воды. Команда тут же передается на арматуру. Направьте...
Page 270: Отправка Конфигурации
> d/s d d/s d Отправка конфигурации ^d Zd ^dKW Пульт дистанционного управления передает арматуре ^E запись данных с текущими установками. Направьте пульт дистанционного управления на сенсор. Выберите пункт меню для отправки записи данных. Индикатор статуса сигнализирует о выполнении передачи данных.
Page 271: Конфигурация Для Арматуры Писсуаров
Конфигурация для арматуры писсуаров Пролистывание пунктов конфигурации. Пункты конфигурации отправляются в виде записи данных к арматуре. Диапазон действия Расстояние, на котором сенсор захватывает объект. Уровень 0 (20 см) & Уровень 19 (55 см) Установите значение. Заводская установка: Уровень 13 (45 см) Кроме...
Page 272: Минимальное Время Готовности К Смыву
Минимальное время готовности к смыву Время, прошедшее после покидания диапазона действия, до включения смыва. 2 с 10 с Установите значение. Заводская установка: 5 с & Объем смыва 1 л 7 л Установите значение. Заводская установка: 2 л & Oглавление...
Page 273: Смыв При Продолжительном Обнаружении
Смыв при продолжительном обнаружении При продолжительном опознавании объекта каждые & 2 минуты осуществляется смыв (макс. 14х). Активирование смыва при продолжительном d/s d d/s d обнаружении. Деактивирование смыва при продолжительном обнаружении. d/s d d/s d Переключение между двумя режимами. Заводская...
Page 274: Автоматический Смыв
Автоматический смыв Автоматический смыв служит для обеспечения гигиены при длительном неиспользовании арматуры. d/s d d/s d Активирование/деактивирование автоматического смыва Активирование автоматического смыва. Деактивирование автоматического смыва. h^ ' WEEd Переключение между двумя режимами. h^ ' /EWEEd Заводская установка: Активирована Интервал автоматического смыва Интервал, через...
Page 275: Моющий Режим
Режим автоматического смыва Арматура выполняет смыв по истечении установленного интервала после последнего использования арматуры (в зависимости от использования). Арматура выполняет смыв по истечении установленного интервала (в зависимости от использования). Переключение между двумя режимами. Заводская установка: В зависимости от использования Моющий режим При...
Page 276: Блокировка Режима Программирования
Продолжительность перекрытия воды 180 с 540 с Установите значение. Заводская установка: 180 с Блокировка режима программирования При заблокированном режиме программирования программа не может измениться при ближнем обнаружении сенсором. d/s d d/s d Активирование блокировки режима программирования. Деактивирование блокировки режима программирования. >...
Page 277: Отправка Конфигурации
d/s d d/s d > Отправка конфигурации d/s d d/s d Пульт дистанционного управления передает арматуре ^E запись данных с текущими установками. Направьте пульт дистанционного управления на сенсор. Выберите пункт меню для отправки записи данных. Индикатор статуса сигнализирует о выполнении передачи данных.
Page 278: Конфигурация Для Арматуры Туалетов
Конфигурация для арматуры туалетов Пролистывание пунктов конфигурации. Пункты конфигурации отправляются в виде записи данных к арматуре. Диапазон действия Расстояние, на котором сенсор захватывает объект. Уровень 0 (35 см) & Уровень 19 (95 см) Установите значение. Заводская установка: Уровень 13 (75 см) Кроме...
Page 279: Минимальное Время Готовности К Смыву
Минимальное время готовности к смыву Время, прошедшее после покидания диапазона действия, до включения смыва. 2 с 10 с Установите значение. Заводская установка: 5 с & Объем смыва 3 л 9 л Установите значение. Заводская установка: 6 л & Oглавление...
Page 280: Смыв При Продолжительном Обнаружении
Смыв при продолжительном обнаружении При продолжительном опознавании объекта каждые & 60 минут осуществляется смыв (макс. 3х). Активирование смыва при продолжительном d/s d d/s d обнаружении. Деактивирование смыва при продолжительном обнаружении. d/s d d/s d Переключение между двумя режимами. Заводская...
Page 281: Объем Смыва В Зависимости От Времени
Объем смыва в зависимости от времени обнаруже- ния & При активированной функции объем смыва зависит от времени обнаружения. d/s d d/s d Время обнаружения: < 60 с: 3 л Время обнаружения: > 60 с: установленный объем смыва d/s d d/s d Активирование...
Page 282: Автоматический Смыв
Автоматический смыв Автоматический смыв служит для обеспечения гигиены при длительном неиспользовании арматуры. d/s d d/s d Активирование/деактивирование автоматического смыва Активирование автоматического смыва. Деактивирование автоматического смыва. h^ ' WEEd Переключение между двумя режимами. h^ ' /EWEEd Заводская установка: Активирована Интервал автоматического смыва Интервал, через...
Page 283: Моющий Режим
Режим автоматического смыва Арматура выполняет смыв по истечении установленного интервала после последнего использования арматуры (в зависимости от использования). Арматура выполняет смыв по истечении установленного интервала (в зависимости от использования). Переключение между двумя режимами. Заводская установка: В зависимости от использования Моющий режим При...
Page 284: Блокировка Режима Программирования
Заводская установка: Активирована Продолжительность перекрытия воды 180 с 540 с Установите значение. Заводская установка: 180 с Блокировка режима программирования При заблокированном режиме программирования программа не может измениться при ближнем обнаружении сенсором. d/s d d/s d Активирование блокировки режима программирования. Деактивирование...
Page 285: Отправка Конфигурации
d/s d d/s d > Отправка конфигурации d/s d d/s d Пульт дистанционного управления передает арматуре ^E запись данных с текущими установками. Направьте пульт дистанционного управления на сенсор. Выберите пункт меню для отправки записи данных. Индикатор статуса сигнализирует о выполнении передачи данных.
Page 286: Конфигурация Для Арматуры Душ
Конфигурация для арматуры душ Пролистывание пунктов конфигурации. Пункты конфигурации отправляются в виде записи данных к арматуре. d/s d d/s d Максимальное время работы Арматура автоматически закрывается по истечении установленного времени. 6 с < 60 с: на уровень 6 с 420 с...
Page 287: Автоматический Смыв
Автоматический смыв Автоматический смыв служит для обеспечения гигиены при длительном неиспользовании арматуры. При активированном автоматическом смыве обеспечить свободный сток! Активирование/деактивирование автоматического d/s d d/s d смыва Активирование автоматического смыва. Деактивирование автоматического смыва. Переключение между двумя режимами. Заводская установка: Деактивирован Продолжительность...
Page 288 Интервал автоматического смыва Интервал, через который повторится автоматический смыв. 4 ч 80 ч Установите значение. Заводская установка: 24 ч Режим автоматического смыва Арматура выполняет смыв по истечении установленного интервала после последнего использования арматуры (в h^ ' зависимости от использования). WEEd Арматура...
Page 289: Моющий Режим
Моющий режим При активированном моющем режиме можно перекрыть поступление потока воды на непродолжительное время. Перекрытие потока воды происходит при ближнем h^ ' WEEd обнаружении сенсором. h^ ' /EWEEd Активирование/деактивирование моющего режима Активирование моющего режима. d/s d d/s d Деактивирование моющего режима. Переключение...
Page 290: Блокировка Режима Программирования
Блокировка режима программирования При заблокированном режиме программирования программа не может измениться при ближнем > обнаружении сенсором. d/s d d/s d Активирование блокировки режима программирования. Деактивирование блокировки режима программирования. Переключение между двумя режимами. ^d Zd ^dKW Заводская установка: Деактивирован ^E Oглавление...
Page 291: Термическая Дезинфекция
Термическая дезинфекция Продолжительность термической дезинфекции > 4 мин d/s d d/s d 23 мин Установите значение. Заводская установка: 4 мин ^d Zd ^dKW Включение/выключение термической дезинфекции Выключение арматуры и pазблокировка термостата ^E функцию. Команда тут же передается на арматуру. Направьте...
Page 292: Отправка Конфигурации
> d/s d d/s d Отправка конфигурации ^d Zd ^dKW Пульт дистанционного управления передает арматуре ^E запись данных с текущими установками. Направьте пульт дистанционного управления на сенсор. Выберите пункт меню для отправки записи данных. Индикатор статуса сигнализирует о выполнении передачи данных.
Page 293: Сервисное Обслуживание
Сервисное обслуживание Пролистывание пунктов сервисного обслуживания. Информация по сервисному обслуживанию ^/E D/yZ Тип арматуры: BASIN MIXER (умывальник) / BASIN Model name MIXER THM (умывальник термостат) / URINAL (писсуар) / WC (туалет) / SHOWER (душ) Software Текущий номер версии ПО version Серийный...
Page 294: Выключение Арматуры
Выключение арматуры ^d Zd ^dKW Направьте пульт дистанционного управления на сенсор. Выключите арматуру. Индикатор статуса сигнализирует о выполнении передачи данных. Арматура выключена, и датчик выдает мигающий сигнал. Снова включите арматуру. Индикатор статуса сигнализирует о выполнении передачи данных. Арматура снова включена. Oглавление...
Page 295: Тестовый Режим
^d Zd ^dKW Тестовый режим В тестовом режиме проверяется диапазон действия без ^d Zd ^dKW текущей воды. Поток воды имитируется свечением контрольной лампы на сенсоре. Направьте пульт дистанционного управления на сенсор. Включение тестового режима. Увеличение диапазона действия. Уменьшение диапазона действия. Выключение...
Page 296: Приведение В Действие Смыва
Приведение в действие смыва (писсуар и туалет) ^d Zd Направьте пульт дистанционного управления на сенсор. Приведение в действие смыва. Индикатор статуса сигнализирует о выполнении передачи данных. Арматура включает смыв с предварительно установленным объемом смыва. Oглавление...
Page 297: Сохранение Профиля
Сохранение профиля Конфигурацию типа арматуры можно сохранить в виде профиля. ^d Zd Сохранение конфигурации арматуры. SAVE Индикатор статуса сигнализирует о выполнении ^ s >K сохранения конфигурации. Z^d & dKZz Z^d Загрузка профиля Загрузка сохраненной конфигурации. h^ ' Z^d LOAD Индикатор...
Page 298: Сброс
^d Zd ^ s >K Сброс Z^d & dKZz Z^d h^ ' Z^d Направьте пульт дистанционного управления на сенсор. Возврат к заводским установкам. FACTORY RESET Сбор счетчика использования для нажатий и термической USAGE RESET дезинфекции. Общий счетчик для нажатий и термической дезинфекции не...
Page 299: Обслуживание Арматуры С Односторонним
Обслуживание арматуры с односторонним управлением Main Menu Меню одностороннего управления CONNECT Выбор пункта меню. Пульт дистанционного управления открывает меню LANGUAGE одностороннего управления. DEMO MODE Oглавление...
Page 300 В меню одностороннего управления каждое нажатие на поле выбора тут же передается на арматуру. Подтверждение выдается в виде загорания контрольной лампы в сенсоре арматуры. K&& Z^d d^d d/D Режим приема Переключите арматуру в Направьте пульт дистанционного управления на сенсор и включите...
Page 301: Конфигурация Для Арматуры Умывальников
Конфигурация для арматуры умывальников Сброс Возврат к заводским установкам. Контрольная лампа:           Арматура писсуаров и туалетов находится в течение 3 минут в режиме установки. Диапазон действия K&& Расстояние, на котором сенсор захватывает объект. Заводская...
Page 302: Режим Обнаружения (Термостат Умывальника)
Режим обнаружения (термостат умывальника) Заводская установка: Рука - тело Поток воды включается, когда объект находится перед сенсором на расстоянии приблизительно 5 см. Поток воды выключается после покидания диапазона действия. Рука - рука K&& Поток воды включается и выключается, когда объект находится...
Page 303 Тело - тело Поток воды включается после входа в диапазон действия. Поток воды выключается после покидания диапазона действия. Увеличивайте диапазон действия до достижения конечного положения. Контрольная лампа:       K&& Переключение режима обнаружения на Тело - тело. Z^d d^d Контрольная...
Page 304: Тестовый Режим
Тестовый режим В тестовом режиме проверяется диапазон действия без текущей воды. Поток воды имитируется свечением контрольной лампы на сенсоре. Активирование функции. Контрольная лампа:        K&& Увеличение диапазона действия. Контрольная лампа: Z^d d^d d/D на уровень:     Конечное...
Page 305: Емкость Аккумуляторной Батарейки
Емкость аккумуляторной батарейки Активирование функции. Контрольная лампа:        Запрос емкости аккумуляторной батарейки. Контрольная лампа:                 (25x) Остаточная емкость отображается следующим образом: K&&...
Page 306: Время Действия
Время действия После выхода из диапазона действия вода течет в течение установленного промежутка времени. Заводская установка: 1 с Увеличение времени действия. Контрольная лампа: на уровень:     Конечное положение (11 с):       K&& Уменьшение...
Page 307: Термическая Дезинфекция
Термическая дезинфекция Включение/выключение термической дезинфекции Повернуть ручку смешивающего устройства или термостата до максимальной температуры горячей воды. Включите термическую дезинфекцию. Контрольная лампа:     K&& Выключите термическую дезинфекцию по истечении установленного промежутка времени. Z^d d^d d/D Контрольная лампа:     Oглавление...
Page 308 Продолжительность термической дезинфекции Заводская установка: 3,5 мин Активирование функции. Контрольная лампа:        Установка продолжительности. Контрольная лампа: K&& 3,5 мин.:     11 мин.:       Переключение повторным нажатием. Z^d d^d d/D...
Page 309: Максимальное Время Работы
Максимальное время работы Арматура автоматически закрывается по истечении установленного времени при постоянном опознавании объекта (автоматическое аварийное отключение). Заводская установка: 60 с Активирование функции. Контрольная лампа:        K&& Увеличение максимального времени работы. Контрольная лампа: Z^d d^d d/D Время...
Page 310: Автоматический Смыв
Автоматический смыв Автоматический смыв служит для обеспечения гигиены при длительном неиспользовании арматуры. При активированном автоматическом смыве обеспечить свободный сток! Для проведения автоматической промывки трубопроводов холодной и горячей воды арматура должна быть в положении cмешивания воды! K&& Активирование/деактивирование автоматического смыва Z^d d^d d/D Заводская...
Page 311 Данная функция имеется у изделий, которые были изготовлены после 01.05.2002 г. Интервал автоматического смыва Интервал, через который повторится автоматический смыв. Заводская установка: 3 дня Активирование функции. Контрольная лампа:        K&& Установка интервала. Z^d d^d d/D Контрольная...
Page 312 Продолжительность автоматического смыва Заводская установка: 5 мин Активирование функции. Контрольная лампа:        Увеличение времени работы. Контрольная лампа: K&& на уровень (1 мин):     Конечное положение (10 мин):       Z^d d^d d/D...
Page 313 Режим автоматического смыва Арматура выполняет промывку по истечении установленного интервала после последнего использования арматуры (в зависимости от использования) или по истечении установленного интервала (независимо от использования). Заводская установка: В зависимости от использования K&& Активирование функции. Контрольная лампа:        Z^d d^d d/D...
Page 314: Конфигурация Для Арматуры
Конфигурация для арматуры писсуаров / туале- тов Сброс Возврат к заводским установкам. Контрольная лампа:           Диапазон действия Расстояние, на котором сенсор захватывает объект. K&& Заводская установка для писсуара: 45 см Заводская установка для туалета: 75 см Z^d d^d d/D...
Page 315: Тестовый Режим
Тестовый режим В тестовом режиме проверяется диапазон действия без текущей воды. Поток воды имитируется свечением контрольной лампы на сенсоре. Активирование функции. Контрольная лампа:        K&& Увеличение диапазона действия. Контрольная лампа: Z^d d^d d/D на уровень:     Конечное...
Page 316: Емкость Аккумуляторной Батарейки
Емкость аккумуляторной батарейки Активирование функции. Контрольная лампа:        Запрос емкости аккумуляторной батарейки. Контрольная лампа:                 (25x) Остаточная емкость отображается следующим образом: K&&...
Page 317: Объем Смыва
Объем смыва Заводская установка для писсуара: 3 л Заводская установка для туалета: 6 л Увеличение объема смыва. Контрольная лампа: на уровень:     Конечное положение:        Писсуар: 7 л / туалет: 9 л K&&...
Page 318: Приведение В Действие Смыва
Приведение в действие смыва Включение смыва. Контрольная лампа:     Смыв при продолжительном обнаружении При продолжительном обнаружении объекта каждые 60 минут осуществляется смыв (макс. 3х). K&& Заводская установка: Активирована Z^d d^d Активирование функции. d/D Контрольная лампа:        Активирование/деактивирование...
Page 319: Предварительный Смыв
Данная функция имеется у изделий, которые были изготовлены после 01.08.2003 г. После нажатия соответствующих полей выбора у арматуры старых моделей арматура выключается. Предварительный смыв Через 2 с после обнаружения объекта происходит смыв с использованием самого маленького количества воды. Заводская установка: Деактивирован Активирование...
Page 320: Минимальное Время Готовности К Смыву
Минимальное время готовности к смыву Время, прошедшее после покидания диапазона действия, до включения смыва. Заводская установка для арматуры, работающей от батареек: 5 с Заводская установка для арматуры, работающей от сети: 7 с K&& Активирование функции. Контрольная лампа:        Z^d d^d d/D...
Page 321: Автоматический Смыв
Данная функция имеется у изделий, которые были изготовлены после 01.07.2007 г. Автоматический смыв Автоматический смыв служит для обеспечения гигиены при длительном неиспользовании арматуры. Активирование/деактивирование автоматического смыва Заводская установка: Активирована Активирование функции. Контрольная лампа:        Активирование/деактивирование...
Page 322 Интервал автоматического смыва Интервал, через который повторится автоматический смыв. Заводская установка для писсуара: 1 день Заводская установка для туалета: 3 дня Активирование функции. Контрольная лампа:        K&& Установка интервала на 1 день. Z^d d^d d/D Контрольная...
Page 323 Режим автоматического смыва Арматура выполняет промывку по истечении установленного интервала после последнего использования арматуры (в зависимости от использования) или по истечении установленного интервала (независимо от использования). Заводская установка: В зависимости от использования K&& Активирование функции. Контрольная лампа:        Z^d d^d d/D...
Page 324 Активирование/деактивирование автоматического смыва Заводская установка: Активирована Активирование функции. Контрольная лампа:     Активирование/деактивирование автоматической промывки. Контрольная лампа: активирована:     деактивирована:       Переключение повторным нажатием. Функция деактивируется через 10 с. Контрольная лампа:     Oглавление...
Page 325: Техническое Обслуживание
Техническое обслуживание Замена аккумуляторных батареек Указание по утилизации Устройства с данным обозначением не относятся к бытовым отходам. Они должны быть утилизированы в соответствии с предписаниями соответствующей страны. При утилизации аккумуляторов соблюдайте предписания соответствующей страны! Oглавление...
