SICK MRA-G Series Operating Instructions Manual

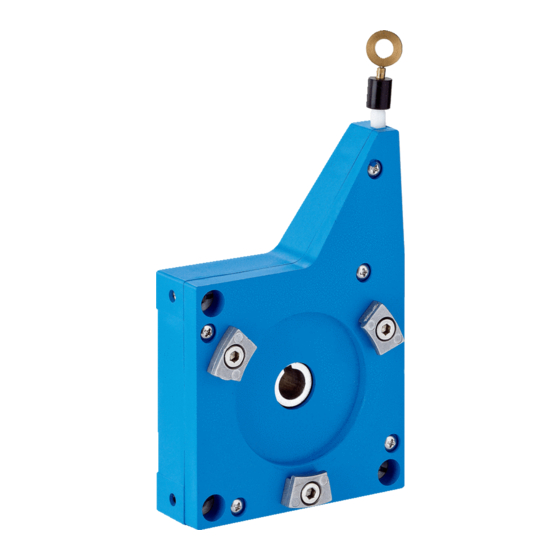

Betriebsanleitung für Seilzugmechanik
Allgemeine Hinweise
Lesen Sie vor der Montage und Inbetriebnahme der Seilzugmechanik dieses Dokument sorgfältig
durch. Achten Sie auf die mit einer Symbolik hervorgehobenen Sicherheitshinweise! Unsachgemäße
Handhabung und Nachlässigkeit bei der Montage können das Gerät beschädigen und gesundheitliche
Schäden verursachen. Die Betriebsanleitung ist Teil Ihres Produktes. Bewahren Sie diese sorgfältig in
der Nähe des Gerätes auf.
Bestimmungsgemäße Verwendung
Sie dürfen die Seilzugmechanik nur dann montieren, bedienen und warten, wenn Sie
• fachlich ausgebildet sind
• von Ihrem Unternehmen hierzu autorisiert sind.
Die Seilzugmechanik darf nur den technischen Daten entsprechend eingesetzt werden. Eigenmächtige
bauliche Veränderungen an der Seilzugmechanik sind nicht zulässig. Für die daraus entstehenden
Schäden übernehmen wir keine Haftung. Im Interesse der Weiterentwicklung behalten wir uns das
Recht auf technische Änderungen vor. Angegebene Produkteigenschaften stellen keine Garantie dar.
Sicherheitshinweise
Während des Normalbetriebes bestehen nach unserem Kenntnisstand keine Gefahren für den
Menschen. Eine mögliche Gefahrensituation kann bei einem Seilriss entstehen, der jedoch nur bei
einer Fehlbedienung bzw. bei Nichteinhaltung der Betriebsparameter eintreten kann.
Mögliche Ursachen eines Seilrisses bzw. einer Seilbeschädigung sind:
Überschreitung der maximalen Seilauszugslänge
•
Beschädigung am Seil durch scharfe Kanten und/oder Gegenstände im Seilabzugsweg
•
(Dieser muss stets frei und so geschützt sein, das es zu keiner Beschädigung des Messseils
kommen kann)
Seil wurde gequetscht oder geknickt
•
Um Knickstellen zu vermeiden nie direkt am Messseil sondern nur am Seilendring ziehen!
Messseil niemals ungehindert einziehen lassen (Messseil ausziehen und loslassen)!
Schalten Sie die Spannung bei allen von der Montage betroffenen Geräten/Anlagen ab!
Öffnen Sie nicht das Gerät, da die vorgespannte Triebfeder eine erhebliche
Verletzungsgefahr verbirgt!
Montage des Gerätes
Das Gerät sollte auf einer ebenen Montagefläche montiert werden. Dabei sollten wahlweise die
Gewindebohrungen, welche
Durchgangslöcher auf der Oberseite genutzt werden. Die Größe und der Abstand der
Gewindebohrungen sind den folgenden Maßbildern zu entnehmen. Bei der Montage ist darauf zu
achten, das der Seilaustritt fluchtend zur Seilendring-Einhängung auszurichten ist. Erst wenn die
Seilzugmechanik befestigt ist, kann der Seilendring an dem beweglichen Objekt befestigt werden. Die
Schrauben zur Befestigung der Seilzugmechanik sind nicht Bestandteil der Lieferung, da deren Länge
von der Art der Anbringung abhängig ist.
Achtung! Das Meßseil gut festhalten.
Wird das Seil unbeabsichtigt losgelassen, so kann es zu Beschädigungen
am Gerät und zur Verletzungsgefahr für den Menschen kommen!
Die nachfolgenden Montagehinweise sind zu berücksichtigen.
MRA-G ... / BCG...
sich an 2 Gehäuseseiten des Gerätes befinden,
Seite 1 von 12
oder die
