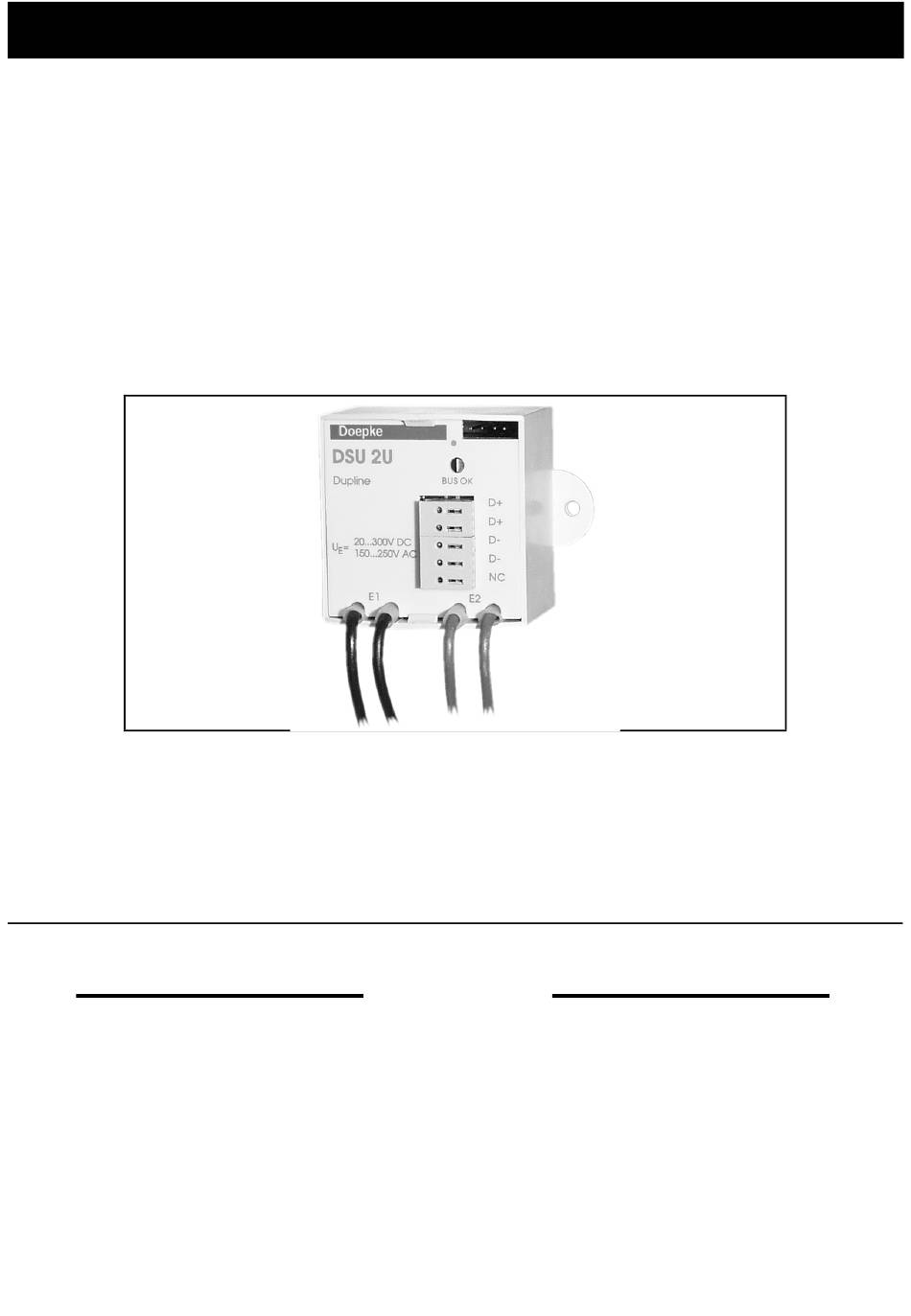

- Page 1 Doepke Dupline Signalumsetzer DSU 2U 2-fach Binäreingabe für Gleich- und Wechselspannungen DSU 2U Signal Converter 2-way Binary Input for AC / DC Bedienungsanleitung Operating Instructions Inhaltsverzeichnis Table of Contents 1. Allgemeines......2 7. General Information ....5 2. Kodierung......... 2 8.
-
Page 2: Allgemeines
Doepke Bedienungsanleitung Dupline Signalumsetzer DSU 2U 1. Allgemeines Der Signalumsetzer DSU 2U ist eine Komponente des Dupline Installationssystems und ermöglicht die Umsetzung von zwei Spannungssignalen zur Übertragung auf dem Dup- line-Bus. Die Eingänge sind für Gleichspannungen von 20 V bis 300 V oder Wechselspannungen von 20 V bis 250 V bei 50 Hz geeignet;... -
Page 3: Anzeigen
Doepke Folgende Tabelle zeigt die Anschlussbelegung: Klemme Beschreibung Klemme Beschreibung Dupline Signalleiter + (Dupline+) Schwarz Eingangssignal 1 (E1) Dupline Signalleiter + (Dupline+) Schwarz Eingangssignal 1 (E1) Dupline Signalleiter - (Dupline-) Braun Eingangssignal 2 (E2) Dupline Signalleiter - (Dupline-) Braun Eingangssignal 2 (E2) Nicht verwendet Um den Forderungen für Schutzkleinspannung zu genügen, ist bei der Installation die... -
Page 4: Garantie
Doepke Min. Typ. Max. Netzanschlüsse Art 4 Leitungen LiY mit Aderendhülsen Klemmbereich 0,75 mm² Gehäuse Art Laschengehäuse Maße 42 x 42 x 34 (B x H x T in mm) Material Polyamid PA6 Allg. technische Daten Betriebstemperatur -10°C +35°C Luftfeuchtigkeit max. 85% (Betauung nicht zulässig) -
Page 5: General Information
Doepke Operating Instructions Dupline DSU 2U Signal Converter 7. General Information The DSU 2U signal converter is a component of the Dupline installation system and is able to convert two voltage signals for transmission on the Dupline bus. The inputs are each suitable for DC voltage from 20 V to 300 V or AC voltages from 20 V to 250 V at 50 Hz. -
Page 6: Indicators
Doepke Terminal Description Terminal Description Dupline signal conductor - (Dupline-) Brown Input Signal 2 (E2) Dupline signal conductor - (Dupline-) Brown Input Signal 2 (E2) Spare Connections between the Dupline signal and earth potential will cause malfunctions and are not permissible. In addition, check for the correct polarity of the Dupline signal. -
Page 7: Guarantee
Doepke Min. Typ. Max. Mains terminals Type 4 leads LiY with wire end ferrules Contact area 0.75 mm² Housing Type Strap-type enclosure Dimensions 42 x 42 x 34 (W x H x D in mm) Material Polyamide PA6 General technical data Ambient temperature -10°C... -
Page 8: Anschlussschema / Connection Diagram
Doepke 13. Anschlussschema / Connection Diagram Sollten Sie Fragen zu diesem Produkt In case of queries concerning this oder zum Dupline-System haben, wen- product or the Dupline system plea- den Sie sich bitte an: se contact: Doepke Schaltgeräte GmbH & Co. KG Stellmacherstraße 11...
