Contents
Table of Contents
Bookmarks
Table of Contents
Table of Contents
目 录
第一章 如何安装打印机
打印机放置环境的选择
打印机的开箱检查
打印机外型结构
安装打印机
安装打印机数据线
第二章 安装使用打印纸
打印纸的使用
1、打印纸的使用范围
2、纸张的打印区域
3、链式打印纸的使用
4、蜡纸的使用
安装链式打印纸
使用单页纸或多层纸(平推进纸
打印机间距调杆的设置
第三章 打印机控制面板
控制面板的定义
联机状态下的面板功能操作
脱机状态下的面板功能操作
1、脱机状态下单键功能
2、脱机状态下组合键功能
面板操作开机功能
第四章 调整打印机设置
安装打印机驱动程序
1、打印机驱动的安装
2、使用打印驱动程序
打印机Eds设置
1、基本概念
2、控制面板操作更改Eds设置
3、计算机操作更改Eds设置
Eds设置的功能
Eds-1 设置
Eds-2 设置
Eds-3 设置
Eds-4 设置
Eds-5 设置
使用点调整模式,调校打印机
1、进入点调整模式
2、使用点调整模式
第五章 打印机控制码
概述
Esc/P控制码
Oki仿真控制码
第六章 维护与保养
一般保养与使用注意事项
一般故障与简单处理
第七章 附 录
打印机规格
并行接口引脚功能
打印机面板操作简图
打印机字符组
Advertisement
Quick Links
Download this manual

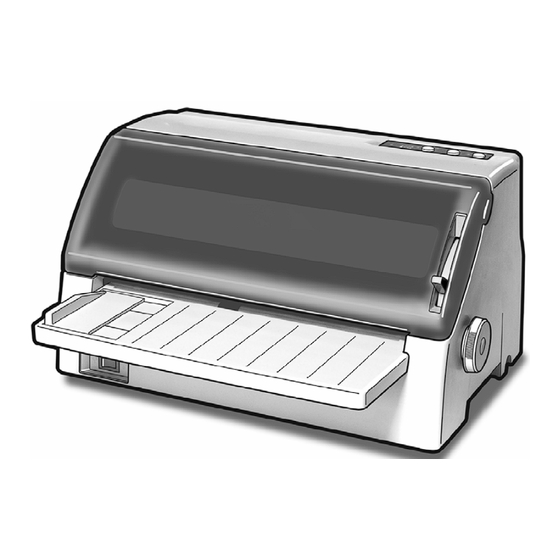

NX-510
操作手册
税控专用
24 针窄行平推票据打印机
STAR MICRONICS CO., LTD.
Table of
Contents
Previous
Page
Next
Page
1
2
3
4
5
Advertisement
Table of Contents
Related Manuals for Star Star NX-510
Printer Star Star NX-410 User Manual
Star micronics printer specification sheet (63 pages)
Printer Star Star NX-350 User Manual
Star micronics printer specification sheet (82 pages)
Printer Star Star NX-500 User Manual
Star micronics printer specification sheet (88 pages)
Printer Star Star NX-2430 User Manual
Multi-font dot matrix printer (146 pages)
Printer Star NX-2480 User Manual
Rainbow colour (182 pages)
Printer Star LC-90 User Manual
(70 pages)
Printer Star NX-1001 Technical Manual
(99 pages)
Printer Star TSP650 Manual
Thermal printer tsp650 series (58 pages)
Printer Star TSP800II SERIES Hardware Manual
(61 pages)
Printer Star mC-Print3 MCP31LB How To Connect
(12 pages)
Printer Star TSP100III Series Hardware Manual
(37 pages)
Printer Star SP700 Series Technical Manual
(73 pages)
Printer Star SP742 Series Hardware Manual
Dot printer (39 pages)
Printer Star SP712 Series Hardware Manual
Dot printer (40 pages)
Printer Star TSP700II SERIES Hardware Manual
Thermal printer (31 pages)
Printer Star TSP700II series Hardware Manual
(66 pages)
Summary of Contents for Star Star NX-510
Page 1
NX-510 操作手册 税控专用 24 针窄行平推票据打印机 STAR MICRONICS CO., LTD.
Page 2
Star NX-510 打印机 承蒙惠顾,购得 STAR NX-510 打印机。在使用本机前,请详细阅读本用户手 册,以便能正确使用。并且请妥善保存这本手册,万一不了解打印机的各项性能或 发生故障时,这本手册会给您很大的帮助。 您所购的 STAR NX-510 打印机,STAR 公司将为您提供三年免费保修服务。如 出现问题请与当地 STAR 授权维修商联系, 或致电北京斯大天星打印维修有限公司。 北京斯大天星打印机维修有限公司 电话:(010) 62501499 62501772 传真:(010) 62501116 http: 绪 言 维修咨询电话 //www.starhkg.com.hk 操作手册...
Page 3: Table Of Contents
Star NX-510 打印机 目 录 ... 1 第一章 如何安装打印机 ... 3 1-1 打印机放置环境的选择 ... 3 1-2 打印机的开箱检查 ... 4 1-3 打印机外型结构 ... 5 1-4 安装打印机 ... 6 1-5 安装打印机数据线 ... 9 第二章 安装使用打印纸 ... 12 2-1 打印纸的使用 ... 12 1、打印纸的使用范围 ... 12 2、纸张的打印区域...
Page 4
Star NX-510 打印机 3、EDS-3 设置 ... 48 4、EDS-4 设置 ... 50 5、EDS-5 设置 ... 53 4-4 使用点调整模式,调校打印机 ... 56 1、进入点调整模式 ... 56 2、使用点调整模式 ... 57 第五章 打印机控制码 ... 58 5-1 概述 ... 58 5-2 ESC/P控制码 ... 59 5-3 OKI仿真控制码 ... 64 第六章...
Page 5: 第一章 如何安装打印机
Star NX-510 打印机 第一章 如何安装打印机 本章描述如何安装一台新的打印机,安装步骤如下: 选择放置打印机环境 开箱 打印机各部分名称 安装盒式色带 将打印机连到计算机上 如需用打印机可选附件,安装打印机后,请参考附表选件。 1-1 打印机放置环境的选择 在开箱安装打印机之前,首先要选择一个合适的环境放置打印机。 环境应满足以下要求: 工作台应平坦且有足够的空间 避免靠近热源 避免过度潮湿与灰尘过多 避免与电冰箱之类大功率或有干扰的电器用同一电源,以保持电源稳定 确保电源的电压值为 220V 打印机应最好放置在接近插座的地方,便于使用 打印机在工作台上要留有足够的走纸空间 打印机并行接口连接电缆长度一般应在 2 米范围内。 第 3 页 操作手册...
Page 6: 打印机的开箱检查
Star NX-510 打印机 操作手册 1-2 打印机的开箱检查 打开纸箱,对照下图检查箱内部件是否齐全(应有 7 件)。 a. 色带盒 b. 安装说明及保修卡 c. 软件光盘(含操作手册,驱动程序以及打印机设置程序) d. 磁芯 e. 固定扣 f. 打印机 g. 导纸板 装箱示意图 注意: 如果您在开箱过程中发现缺少以上部件中的一个,请您与销售商或服务 中心联系。同时请您保存好打印机的机箱和全部的包装品。 第 4 页...
Page 7: 打印机外型结构
Star NX-510 打印机 1-3 打印机外型结构 ■ 部件名称 透明盖板: 保护打印头等内部结构, 防止灰尘,降低打印机噪 音。 控制面板: 对打印机进行各种操作。 电源开关: 打开或关闭打印机电源。 导 纸 板:平推进纸时使用。 间距调杆:调节打印头与纸张的距 离,以适应不同厚度的打 印纸。 旋 钮:手动进行进退打印纸。 送纸调杆:用链式进纸时向上,用 单张进纸时向下。 打印接口:连接打印电缆,接收打 印数据。 电 源 线:连接 220V 电源。 打印机部件名称示意图 第 5 页 操作手册...
Page 8: 安装打印机
Star NX-510 打印机 1-4 安装打印机 安装打印机时请按照以下步骤进行: 清除包装和固定物 安装导纸板 安装色带盒 注意: 在没有完成前两步安装前,不要打开打印机或连接电源。 ■ 清除打印机包装固定物(包装物品用于打印机运输) 1、 先清除机身上的固定胶带,去掉固 定胶带的打印机如图 1 所示。 2、 按图 2 所示从上部打开透明盖板, 注意,请从透明盖板上部两侧,按图 中所示向下翻开。 3、 检查字车内的情况,字车如图 3 所 示可以左右移动。 第 6 页 操作手册...
Page 9
Star NX-510 打印机 ■ 安装导纸板 1、 将导纸板取出并去掉包装。 2、 按右图所示,将导纸板插入。请注 意:插入导板时先从上方斜插进机 架内,插入后自然向下放平。 ■ 安装色带盒 1、 打开透明盖板至图 1 所示位置,使 透明盖板保持垂直。 2、 按图 2 中箭头所示方向提起透明盖 板。打印机外壳与透明盖板的连接 点会分开,透明盖板就取下来了。 3、 确认打印机电源开关在“OFF”状态 下,将打印机电源线插好。 4、 开打印机电源,打印头按图 3 所示 复位,字车移动到打印机的左侧, 并发出鸣响。 5、 关闭打印机电源。 第 7 页 操作手册...
Page 10
Star NX-510 打印机 6、 如图 4 所示,将打印机间距调杆调 节到最高的位置。 7、 取出色带盒,按图 5 所示方向转动 色带旋钮 2 至 3 周,将色带拧紧。 8、 按图 6 所示,将色带盒上部固定点 按箭头方向插入机架中,然后按图 中下部箭头方向转动色带盒下部, 直至色带盒完全进入机架。 9、 再次转动色带旋钮,将色带拧紧。 也可以缓慢左右移动打印头,色带 会自动拉紧。 最后请安好透明盖板,打印机色带就安 装完成了。 注意: 不要在开机情况下左右移动打印头,这样会损坏打印机。 打印头在打印时会有 100 度以上高温,接触打印头时一定注意。 ■ 更换色带盒或色带 当您更换色带盒或色带时请按以上步骤操作, 我们建议您使用 STAR 服务中心销...
Page 11: 安装打印机数据线
Star NX-510 打印机 1-5 安装打印机数据线 ■ 打印机数据线(打印电缆) 打印机数据线是指连接计算机主机与打印机的通信数据电缆。由于用户使用的 主机接口不同,数据线也会不同,所以打印机数据线并不随机提供,您可以向打印 机销商售购买或向我公司服务中心购买。 1、 标准并行打印电缆 连接打印机和计算机(PC 或 PC 兼容计算机),要使用 25 芯 D 型标准插头连接 计算机,并用另一端 36 芯 Centronics 标准插头连接打印机,如果你要将打印机连 到其他计算机上,请参阅附录并行接口的连线说明。 注意: 为保证传送信息的准确,并行打印电缆的长度最长为 2 米 2、串行打印电缆 如需用 RS-232 串行接口,就要使用串行接口电缆。您可以购买选件 RS-232 接 口转换器。串口电缆一般情况下要根据用户的要求订做。 第 9 页...
Page 12
Star NX-510 打印机 ■ 安装磁芯 磁芯: 打印机在使用时,由于环境的原因数据线容易被其它电子设备干扰。为了确保 打印机数据信号稳定传输,我们的打印机随机提供一枚磁芯。您将磁芯安装在打印 机数据线上,可以大大加强数据传输的稳定性。 1、 将打印机数据线取出,选择靠近打 印机接口的一端,按图 1 所示,在 数据线上约 12 至 15 厘米处加上固 定扣。按照图 1 中箭头所示,将固 定扣拉紧。 2、 按图 2 所示,用剪刀将固定扣多余 部分剪下。 3、 按图 3 所示,用镙丝刀将磁芯打开。 4、 按图 4 所示,将磁芯扣紧在固定扣 与接口之间。 第 10 页...
Page 13
Star NX-510 打印机 ■ 连接并行打印电缆: 1、 关掉打印机及计算机 电源。(带电连接, 会引起打印机与计算 机的损坏。) 2、 如图 1 所示,将打印 电缆按照箭头方向插 到打印机插座上,保 证插入到位。 3、 如图 2 所示,用打印 机接口两边的扣杆把 电缆插头扣紧锁定。 4、 如果电源或计算机在 打印机右侧,可以如 图 2 所示,将电源线 或打印数据线从打印 机下部穿过。这样两 根电缆不会干扰打印 机链式走纸。 当您连接完成打印机数据线(打印电缆)后,您就可以开电源使用打印机 了。 关于纸张的使用和打印机的各种操作请参照后面第二章、第三章。 第 11 页 操作手册...
Page 14: 第二章 安装使用打印纸
Star NX-510 打印机 第二章 安装使用打印纸 本章主要介绍 NX-510 打印机如何安装各种纸张, 以及使用各类纸张进行打印的 注意事项,主要内容如下: 打印纸的使用 安装链式打印纸 平推进纸 打印纸张厚度的调节 2-1 打印纸的使用 1、打印纸的使用范围 ■ 平推式进纸(单页纸): 宽度: 4.9 英寸—10.1 英寸/125 毫米—257 毫米 长度: 3.3 英寸—14.3 英寸/ 85 毫米—364 毫米 打印纸型号: B6(JIS): B5(JIS): B4(JIS): Executive: Letter LEGAL: 打印纸重量: 单层纸:...
Page 15: 2、纸张的打印区域
Star NX-510 打印机 ■ 连续纸: 宽度: 5.5 英寸—10.0 英寸/139.7 毫米—254 毫米 长度: 最小 5.5 英寸/最小 139.7 毫米 打印纸重量: 单层纸: 多层纸: 打印纸厚度: 单层纸: 多层纸: 2、纸张的打印区域 ■ 打印区域,是指打印机在纸张上打印数据的范围,一般情况下不是纸的全部。 用户可以通过 EDS 设置,设定打印机的顶空、底空,详细情况请参照 4-3 节。 52—82 克/平米 40—52 克/平米(每一层) 0.07—0.11 毫米 0.07—0.35 毫米(多层厚度) 第 13 页...
Page 16
Star NX-510 打印机 操作手册 ■ 纸张实际打印区域 下图所示为链式打印纸和单页打印纸的打印区域,打印纸最大的打印宽度 为 8 英寸。当打印机可以装入打印纸时,纸张的最大宽度为 10 英寸,但可以打 印出数据的区域为 8 英寸。 第 14 页...
Page 17: 3、链式打印纸的使用
Star NX-510 打印机 3、链式打印纸的使用 当您使用链式打印纸时,请注意上纸的位置。 请按照上图中间的一个安装链式打印纸,两侧纸夹一定要按上图安装,否则链 式打印纸会从链式纸夹脱开。 4、蜡纸的使用 打印机使用打印蜡纸时要注意装纸的方法,请按下图所示将打印蜡纸装入打印 机。 注意: 应按照打印蜡纸上的说明,将打印蜡纸中的绵纸放在打印蜡纸上层,这样 可以保护打印头及机械结构。 第 15 页 操作手册...
Page 18: 安装链式打印纸
Star NX-510 打印机 2-2 安装链式打印纸 ■ 装纸 1、 检查送纸调杆的位置,如 图 1 所示将送纸调杆调节 到上部,并确认在链式纸 图标的位置 2、 如图 2 所示,被打印的穿 孔打印纸放置在打印机后 面,打印纸的放置高度要 低于打印机。 3、 上纸前请按图 3 所示,根 据纸张的厚度调节间距调 杆。调节方法见本章 2-4。 4、 为 了 调 节 链 式 纸 夹 的 位 置,首先按图 4 箭头所示...
Page 19
Star NX-510 打印机 5、 如图 5 所示,打印机后部 有左右两个纸夹,为了支 撑打印纸,中间有一个进 纸支撑块。以上三个部件 可以左右移动。 6、 将 纸 夹 移 动 到 适 合 的 位 置,同时将支撑块移到两 个纸夹的中间。 7、 按照图 6 箭头方向打开纸 夹。 8、 如图 7 所示,对齐两边纸 孔装上打印纸,注意:只 有中间标有“〇”的一个 是正确的。合上纸夹,再 次检查打印纸孔是否对准 链齿,如果没有对准,在 走纸时可能会导致打印纸 撕开或卡住。...
Page 20: 使用单页纸或多层纸(平推进纸
Star NX-510 打印机 2-3 使用单页纸或多层纸(平推进纸) 需要使用单页纸打印时, 不用卸下穿孔打印纸也可操作,但需在执行链式纸退纸 操作至装纸位置。 ■ 平推方式使用单张纸或多层纸(前进纸) 1、 需要前平推进纸打印时,不用卸下穿孔打印纸也可操作,但需执行链式纸退纸 操作,将纸先退到装纸位置。 2、 平推送纸路径,可以选择从前方进纸、前方退纸,也可以从前方进纸、后方 退纸。设定的方法请参照 4-3 节。 ■ 前平推进纸 1、 检查送纸调杆的位置,如右 图 1 所示,将送纸调杆调节 到下部,并确认在平推纸图 标的位置 2、 导纸板左侧有一个进纸定 位用的定位导板,如图 2 所 示,定位导板可以左右移 动。透明盖板的下部有标 尺,您可以根据标尺确定打 印纸的进纸位置。 3、 进纸前请按图 3 所示,根据...
Page 21
Star NX-510 打印机 4、 打开打印机电源,打印机发 出鸣响,控制面板上的缺纸 灯闪亮。 5、 打印纸面朝上,按图 4 箭头 方向插入。稍等几秒后,打 印机自动将打印纸进到打 印的位置,打印机控制面板 联机灯亮,这时就可以打印 了。 注意: 平推进纸前请将打印纸放正,如果打印纸装斜或卡纸请退出打印纸。如不能 退纸请关闭打印机电源,用旋钮手动将打印纸退出。 第 19 页 操作手册...
Page 22: 打印机间距调杆的设置
Star NX-510 打印机 2-4 打印机间距调杆的设置 为了得到最好的打印效果,同时保护打印头,一定要根据打印纸的总厚度,正 确的调节纸厚档位,请参考下表给出的数据。 打印层数 单张纸重 单层 52 克以下 单层 64 克 单层 90 克 单层 156 克 2 层 40-52 克 3 层 40-52 克 4 层 40-52 克 5 层 40-52 克 打印蜡纸 注意: 使用打印蜡纸时请将打印机设定为多层复写模式。...
Page 23: 第三章 打印机控制面板
Star NX-510 打印机 第三章 打印机控制面板 控制面板是打印机的控制部分,由三个按键和三个指示灯组成。通过这些按键 控制,组合键控制,以及加上三种状态(联机,脱机,按键开机)的组合,可以完 成许多复杂的功能控制。 打印机的控制面板如下图所示,共有三个按键,从左到右为:【打印方式】、 【撕纸】、【联机】。 本章主要从以下几个方面介绍控制面板的操作: 控制面板的定义 联机状态下“面板”操作 脱机状态下“面板”操作 面板操作开机功能 第 21 页 操作手册...
Page 24: 控制面板的定义
Star NX-510 打印机 3-1 控制面板的定义 打印机控制面板的图例 1、 下图为控制面板 2、 下图所示为指示灯和按键。 按键: 主要用于各种操作。 指示灯:显示当前打印机状态,它会随操作而改变。 3、 下图所示为面板上印刷图形的含义。 第 22 页 操作手册...
Page 25: 联机状态下的面板功能操作
Star NX-510 打印机 3-2 联机状态下的面板功能操作 联机状态下面板操作可参照下图: ■ 联机按键与脱机状态 【联机】按键为一开关型按键,即:按一次为脱机,再按一次为联机。 联机状态时(联机指示灯亮),打印机将接收从主机发过来的数据,并正常打印。 脱机状态时(联机指示灯灭), 停止打印并向主机发送一个信号表示不接收数据。 如果打印纸已装好,则开机即处于联机状态。如果纸未装好,则处于脱机状态, 缺纸指示灯亮。当装上打印纸后,打印机即恢复联机状态。 注意: 多数面板操作必须在脱机状态下执行。 ■ 链式纸自动撕纸功能 置打印机联机状态(一般情况下已在联机状态) 按下【撕纸】键进行长撕纸,打印机进纸到页底部撕纸的位置,撕纸后,当再 恢复打印时,打印机先自动退纸到页首打印位置,然后再继续打印。 注意: 撕纸功能的选择请参照第四章 EDS-2 设定 B-1 选项。 第 23 页 操作手册...
Page 26
Star NX-510 打印机 ■ 打印方式设定 置打印机联机状态 此时【打印方式】键为一选择型按键,即:每按一次打印方式灯都会改变。 打印方式有三种选择分别是: “超高速”打印:此时打印方式灯闪,打印机的速度最快,但打印质量较低。 “高速度”打印:此时打印方式灯亮,打印机的速度较快,但打印质量适中。 “高密度”打印:此时打印方式灯灭,打印质量最好,但打印机的速度最慢。 ■ 锁定打印方式 1、设定: 置打印机联机状态。 选择您所需要的打印方式。 此时按住【打印方式】键,再按【撕纸】键,打印机鸣响一次,当前打印方式 被锁定住。 注意: 此设定关机丢失。 2、清除: 置打印机联机状态。 按住【打印方式】键,再按【撕纸】键,打印机鸣响两次,当前锁定被解除。 ■ 面板宏定义 面板宏定义,可以将打印机当前的面板状态设定成开机状态。您可以用以下方法 操作: 置打印机联机状态 此时,按住【打印方式】键和【联机】键打印机鸣响两次,打印机当前的面板 设定被保存为开机状态。 要恢复出厂设定,按住【打印方式】键和【联机】键打印机鸣响两次,此时不 要松手,再鸣响三声,解除打印机的面板宏定义状态。下次开机的状态依然由 EDS 的设置状态决定。 注意: 打印机的面板锁定状态及面板宏定义设定可能使得部分打印命令无效。建 议在无法调整应用软件时才使用此两种模式。 第 24 页...
Page 27: 脱机状态下的面板功能操作
Star NX-510 打印机 3-3 脱机状态下的面板功能操作 1、脱机状态下单键功能 脱机状态下单键功能如下图所示: ■ 联机 脱机状态时(联机指示灯灭), 停止打印并向主机发送一个信号表示不接收数据。 如果打印纸已经装好,按【联机】键,打印机即恢复联机状态。 ■ 跳行 置打印机脱机状态 按一次【跳行】键,即正向走纸一行。若按着不放,将连续正向走纸,直到松开 键为止。 注意: 如果打印机设定在平推进纸位置,打印纸将向后运动。 在链式纸使用时,打印纸将向前运动。 ■ 装入或退出打印纸 使用链式纸时,在脱机状态下(缺纸灯闪)时按【装纸/退纸】键,将进行装纸 操作,打印机会将链式纸由链式送纸器装入。 在脱机状态下按【装纸/退纸】键,将进行退纸操作,打印机会将链式纸退出到 链式送纸器位置。 前平推进纸时,将单页纸从前面板送入,打印机自动进纸。如要退纸,请在脱机 状态下按【装纸/退纸】键,将进行退纸操作,打印机会将单页纸退出到导纸板 位置或从打印机后方退出。 注意: 设置不同的出纸方向,退纸时结果不同。具体设置请参照 4-3 节。 第 25 页 操作手册...
Page 28: 2、脱机状态下组合键功能
Star NX-510 打印机 2、脱机状态下组合键功能 组合键功能是指,用两个或两个以上的按键完成一个操作。打印机在脱机 状态下的组合键功能如下图所示: ■ 打印纸跳页 置打印机为脱机状态 在按【撕纸】键的同时,再按下【联机】键,打印机自动将打印纸传送至下页。 如果在平推进纸操作状态,则此操作将会把整页纸送出。 ■ 向前/向后微量走纸 置打印机为脱机状态 按下【联机】键不放,同时按下【撕纸】键,即开始以细微步长连续进纸,直 到松开按键为止。 按下【联机】键不放,同时按下【打印方式】键,即开始以细微步长连续退纸, 直到松开按键为止。 注意: 在使用穿孔打印纸时,不要试图退纸走到上页,因为打印纸可能会被卡 在打印机内部 第 26 页 操作手册...
Page 29
Star NX-510 打印机 ■设定页起始打印位置(页顶空) 置打印机为脱机状态。 按下【撕纸】键不放,同时按下【打印方式】键,控制面板三个灯全亮,即进 入页起始位置设置模式,此模式可以改变以后每页打印的起始位置。 注意: 进入“设定页起始打印位置后”控制面板的定义发生改变,请按照下图所表 示的按键定义完成设定操作。 如果打印机内有纸,将首先退纸。 可以从前面平推进纸。 如果设定的是链式打印纸,按下【联机】进行打印机装纸操作。 按【打印方式】键打印机以细微步长退纸,纸头空缩小;按【撕纸】键打印机 以细微步长进纸,纸头空扩大。请反复调节至合适的页起始打印位置。 调整完毕后,按住【联机】键不放,同时按下【打印方式】键后放开,当前页 首位置被记忆,并且退出页起始位置设定。 如果您要恢复出厂设定,按住【联机】键不放,同时按下【撕纸】键,就可以 将页起始位置恢复为出厂值。 注意: 平推进纸方式和链式进纸方式的设定是分开的,您更改进纸的方式后这 一设定也会随着改变。 第 27 页 操作手册...
Page 30
Star NX-510 打印机 ■ 设定当前位置为纸头(关机失效) 打印机在工作过程中,如果您想将现在位置设定为纸头,就可以使用这一设置。 但要注意此设置在关机再开机时就会失效。 置打印机为脱机,用“正反向微量走纸”操作,调节页首行打印位置,直到确 认。 按住【打印方式】键不放,同时按下【撕纸】键后再放开,听到一声鸣响后, 当前页首位置被记忆。 注意: 此设置关机后将丢失,如要永久保存,请用前一项功能设定 ■ 清打印缓冲区 打印机打印时将接收到的数据存放在缓冲区内。当您意外终止打印时,打印机 缓冲内保存的数据并未清除,在重新开始打印时这些数据会使打印乱码,所以必须 清除这部分数据。如果您不想关掉电源清除这一部分数据,可用以下方法: 置打印机为脱机状态以中止打印。 按下【打印方式】键不放。 同时按下【联机】键不放,直到听到一声鸣响,表示打印缓冲已清。 再按下【联机】键,恢复联机状态,就可以再开始打印了。 ■ 打印总复位 如果您不想关掉打印机电源,又想对打印机进行复位,您可以用以下方法: 置打印机为脱机状态以中止打印。 按下【打印方式】键不放。 同时按下【联机】键不放,直到听到一声鸣响,再保持数秒钟,将会听到三声 鸣响,表示打印机已被初始化到开机的缺省状态。 第 28 页 操作手册...
Page 31: 面板操作开机功能
Star NX-510 打印机 3-4 面板操作开机功能 开机功能:控制面板上按键除了前面介绍的功能之外,如果按下不同的按键同 时开打印机电源,还有一些特殊功能。如下图所示: ■ 开机一键通功能 NX-510 打印机是专为税务用户打印发票设计的产品,为了方便用户的设定, 您可以用以下方法直接将打印机设定为对应的打印模式: 按下【联机】键同时开机,打印机鸣响后进入“税票 1”模式,发票的大小请 对照标签上的尺寸(出厂状态为 6 英寸发票“每张有 12 个链式纸孔”)。 按下【撕纸】键同时开机,打印机鸣响后进入“税票 2”模式,发票的大小请 对照标签上的尺寸(出厂状态为 4 英寸发票“每张有 8 个链式纸孔”)。 按下【打印方式】键同时开机,打印机鸣响后进入“通用”模式,您可以 在此模式下打印一般文件。 注意: 以上设定的打印模式在关机后自动保存,即在第一次设定后打印机会一 直使用这一模式打印,如果要更改设定,请使用相同的方法再设定一次。 ■ 提示标签 税控一键通: 按住相应键, 同时开机。 在对不同的地区用户提供打印机时,技术人员会在供货前为您设定好“税票一 键通”中的发票长度。这一设定会写在您打印机的标签上。 税票 1 税票...
Page 32
Star NX-510 打印机 ■ EDS 设置与打印机横向点调整 按下【撕纸】、【联机】键,同时开机,打印机将进入 EDS 设定模式。 按下【打印方式】、【撕纸】键,同时开机,打印机将进入点调整模式。 注意: EDS 设定和点调整模式的详细操作和功能介绍将在下一章详细叙述。 以上开机功能完成后请务必关闭打印机电源,重新开机后打印机才可以 正常工作。 第 30 页 操作手册...
Page 33: 第四章 调整打印机设置
Star NX-510 打印机 第四章 调整打印机设置 打印机的使用需求是千变万化的,用户往往希望只要打印机一开机,就是自己 的理想工作状态。而打印机出厂时只有一种固定的设置。解决这个问题可以通过调 整打印机的设置来完成。 本章将从以下几方面介绍如何设定打印机。 安装打印机驱动程序。 打印机 EDS 设置。 EDS 设置的功能。 使用点调整模式,调校打印机。 4-1 安装打印机驱动程序 本打印机随机提供了软件光盘,您可以使用其中的 NX-510 驱动程序。 1、打印机驱动的安装 ■ 驱动程序的选择 本打印机的随机光盘中有 Windows 98/Me 及 Windows 2000/XP 的驱动程序, 您可以根据具体的操作系统进行 NX-510 打印机的驱动安装。 您可以直接安装使用 Windows 自带的 STAR 打印机驱动程序。 如果使用特殊的系统或应用软件,或较早前编写的软件,可以选择下表所列...
Page 34
Star NX-510 打印机 ■ 安装 NX-510 打印机的驱动程序可通过以下 3 种方式进行安装: 首先请准备好打印机的随机光盘,也可能需要准备 Windows 系统光盘 利用即插即用功能进行安装。 在打印机连接至计算机后,操作系统会自动发现打印机,用户可根据系统的 提示完成驱动安装。 建议使用微软视窗 2000 及视窗 XP 的用户使用此方式。 通过添加打印机进行安装 在系统或配置不能支持即插即用时,可使用此方式。 自动安装 利用 STAR 打印机驱动程序安装工具进行快速安装。 建议使用微软视窗 9X/Me 的用户使用此方式。 ■ 以下按三种情况说明安装步骤: 使用添加打印机安装打印驱动程序,以微软视窗 98(Windows 98)为例: A. 启动视窗 98。 B. 单击开始,选[设置],选[打印机],然后双击[添加打印机]项。 C. [添加打印机向导]对话框出现,单击[下一步]按钮。...
Page 35
Star NX-510 打印机 通过即插即用安装驱动程序,以微软视窗 XP(Windows XP)为例: 注意:以即插即用安装视窗打印机驱动,计算机需支持 IEEE-1284 双向通讯 方式。 安装前,请准备打印机随机光盘。 A. 用并行电缆连接打印机和计算机。 B. 开启打印机。 C. 开启计算机及进入视窗 XP。 D. [搜索新硬件向导]对话框出现。 *如果您的系统已经升级到 Windows XP Service Pack 2,系统将会提示 “Windows 可连接到 Windows update 以搜索软件吗?”,请选择[否,暂 时不(T)],然后单击[下一步]。 E. 将打印机随机光盘插入光盘驱动器中。 点选[自动安装软件(推荐)],单击[下一步]按钮。 *如果[没有通过视窗测试]提示出现时,单击[仍然继续]按钮。 F. 当[完成搜索新硬件向导]提示出现时,单击[完成]按钮。 G. 如果您的测试页打印正常,打印机驱动安装成功。...
Page 36
Star NX-510 打印机 自动安装方法(驱动程序安装工具): 安装前,请准备打印机随机光盘。 A. 开启计算机及进入视窗(包括微软视窗 98SE/Me/2000/XP)。 B. 将打印机随机光盘插入光盘驱动器中,屏幕应出现“Star...”光盘启动 界面。 *如果启动界面没有出现,请双击 X:\autorun\INDEX.HTM 。(此处 X:为 STAR 打印机软件光盘所在的光盘驱动器盘符) C. 选择“进入”后将显示“软件许可协议”界面,系统会要求您阅读并接受 “软件许可协议”。然后选择“同意”按钮。 D. 出现机型选择界面后,根据所使用打印机型号(NX-510)进行选择。 E. 此时屏幕左侧将出现数个按钮,请按下[驱动程序]按钮。 屏幕中部显示驱动程序的说明。 屏幕下侧显示“[自动安装]”以及“[Windows 9X/ME]”“[Windows 2000]” “[Windows XP]”。 F. 点击“[自动安装]”,将打开驱动程序安装工具文件夹,可以找到 install.exe 文件。 G. 双击 install.exe,程序安装工具开始运行,将弹出驱动程序安装工具的 对话框。 H. 单击[开始]按钮即可开始驱动程序的安装。...
Page 37
Star NX-510 打印机 微软视窗 Vista 下安装驱动程序 注意: 安装打印机驱动时,需要在[Administrators]或[Domain Admins]下安 装。 微软视窗 Vista 并行端口即插即用安装 注意: 以即插即用安装视窗打印机驱动,计算机需支持 IEEE-1284 双向通讯 方式。 A. 用并行电缆连接打印机和计算机。 B. 开启打印机。 C. 开启计算机及进入视窗 Vista。 D. 计算机将自动发现打印机,并且安装其驱动程序,此过程只需等待即可。 E. 当完成安装后,计算机右下角出现完成安装的提示信息,此时即可使用。 微软视窗 Vista 安装 (通过添加打印机) 当不能以即插即用来安装打印机时,请执行以下步骤。 A. 开启计算机及进入视窗 Vista。 B. 单击[开始],选择[控制面板],选[打印机],然后单击[添加打印机]项。 C. [选择本地或者网络打印机]对话框出现,选择完毕,单击[下一步]按钮。...
Page 38: 2、使用打印驱动程序
Star NX-510 打印机 2、使用打印驱动程序 ■ 驱动程序的设定 为了得到最满意的打印结果,在使用驱动程序时要注意按需要设定驱动程序。 双击打印机名称就可以进入打印机窗口,这时点“打印机”再点“属性”就 可以进入打印机的设定了。 对照您所使用的打印纸,进入“纸张”选项定义使用的纸张大小、方向和纸 张来源。 点“图形”选项,可以选择打印机的打印分辨率和质量。 点“设备选项”,可以选择打印机的打印速度。 点“自动撕纸”选项,可以选择打印机的自动撕纸功能是否有效。(此项只 在 WinXP/Win2k 下才能有效) ■ 常见问题 使用 Windows 的用户有时需要用,定义打印速度,此时最方便的方法是在您 的驱动设定,Windows2000/XP 按以下方法定义: A. 单击开始,进入设置,点打印机(XP 为打印机和传真),会出现打印机所 在的窗口。 B. 鼠标右键点 NX510,点开打印机“属性”。 C. 点“打印首选项”按钮。 D. 点“高级”按钮。 E. 选择“打印机功能”中的“打印质量”,在这您可以选择对应的打印速度 (高密度/高速度/超高速)。 使用 Windows 2000/XP 的用户有时要用自定义纸张,定义方法与 Windos98 不...
Page 39: 打印机Eds设置
Star NX-510 打印机 4-2 打印机 EDS 设置 为了适应不同用户的使用要求, 打印机具有自己的设置, 即 EDS (电子 DIP 开关) 设置。使用 EDS 方式,可以改变打印机的多种方面的多种选择如:页长,打印位置, 打印方式,字符变换等。 本节将介绍 EDS 方式的具体操作。更改 EDS 方式,可以通过面板的操作进行简 单快捷更改,也可以通过使用打印机设置程序的方式进行直观而详细的调整。可以 根据需要和实际情况灵活选择。 1、基本概念 ■ EDS 项目号的组成 下表以 EDS-2 B-6 为例: 名称分解: EDS- 含 义: ■ EDS 设置的编号:...
Page 40: 2、控制面板操作更改Eds设置
Star NX-510 打印机 2、控制面板操作更改 EDS 设置 ■ 进入 EDS 设置 首先安装好打印纸。 关闭打印机电源。 按下【撕纸】、【联机】键,同时开机,打印机开始打印 EDS 设定状态。 打印机开始打印后可以松开【撕纸】、【联机】键,此时打印机就进入了 EDS 设定模式。 ■ 进入 EDS 设置后的各键功能 进入 EDS 设置后,面板各键操作作用如下图: 注意: EDS 设置使用人机对话方式,每做一个操作(按键一次)打印机就会将结 果打印在打印纸上,供用户参考。 ■ 设定 EDS 的步骤 1. 选择 EDS 设置的编号。 2. 选择(BANK)项。 3. 选择开关(Switch)项。...
Page 41
Star NX-510 打印机 ■ 选择 EDS 设置的编号 按住【打印方式(BANK)】键再按【撕纸】键,打印机将转到下一个 EDS 编 号,并打印一行。 读打印结果中的 EDS 编号,如果不是您所要求的编号请重复上一步。 EDS 设置的编号按以下顺序改变,EDS-1、EDS-2、EDS-3、EDS-4、EDS-5。 ■ 选择项(BANK) 按【打印方式】键,打印机将转到下一个(BANK)选项,并打印一行。 读打印结果中的(BANK)选项,如果不是您所要求的“字符”请重复上一步。 (BANK)选项按 A,B,C,D 顺序改变。 ■ 如何选择开关(SWITCH) 按一次【撕纸】键,打印机将转到下一个开关(SWITCH)选项,并打印一行。 读打印结果中的开关(SWITCH)项,如果不是您所要求的“编号”请重复上 一步。 开关(SWITCH)选项按 1,2,3,4,5,6,7 顺序改变 ■ 如何选择开或关(ON/OFF) 在选定了 EDS 设置的某一个选项后,如果要更改当前项的状态,按一次【联 机】键,打印机将更改当前设定,并打印一行。 读打印结果中的开或关(ON/OFF)项,如果不适合您的要求请重复上一步。 【联机】按键所控制的(ON/OFF)选择是一个开关型选项,即:按一次为开 (ON)状态,再按一次为关(OFF)状态。...
Page 42: 3、计算机操作更改Eds设置
3、 出现机型选择界面后,选择 NX-510 打印机。 进入 NX-510 打印机相关软件界面后,选择“设置工具”按钮。 然后可根据需要选择 Windows 版或 DOS 版进行安装。 4、 按照屏幕提示进行操作, 以便选择合适的安装位置和其它可用选项来安装设 置工具。 DOS 版打印机设置工具将自动在硬盘中生成\EDS\目录,以及该目录下的运 行程序 NX510EDS.EXE 和相关文件。 Windows 版打印机设置工具默认安装在: X:\Program Files\Star Micronics\Setup Utility(此处 X:为系统安装盘 所在的盘符) 删除程序: DOS 版的设置工具 当不再需要此设置程序时可将\EDS\目录及该目录下的所有文件直接删除。 Windows 版的设置工具 请打开“控制面板”(“开始”—>“控制面板”或“开始”—>“设置” —>“控制面板”),并选择“添加/删除程序”。 从列表中选择 NX 系列打印机设置工具,并单击“删除”。...
Page 43
Star NX-510 打印机 2、 调整打印机的打印结果(包括位置、质量、字符以及纸张) 3、 自启动区设置 4、 点调整模式 5、 将打印机恢复出厂设置 6、 测试打印机的基本状态 使用设置程序的方法(DOS 版设置工具) 连接 NX-510 打印机,并确认打印机已装好纸且处于联机状态。 运行 X:\EDS\NX510EDS.EXE 即可进入设置程序 NX510EDS (X:为程序所在的 驱动器盘符) MS-DOS 或 PC-DOS 环境下: 点击“运行”->“程序”->“打印机设置工具” 或,点击“浏览”并选择 X:\EDS\NX510EDS.EXE,然后按回车键 MS-DOS 或 PC-DOS 环境下: 关闭中文平台(如果正在使用)。 如果没有运行鼠标驱动程序,请先运行鼠标驱动程序。 键入"X:\EDS\NX510EDS.EXE"(X:为程序所在的驱动器盘符)。 使用设置程序的方法(Windows 版设置工具)...
Page 44: Eds设置的功能
Star NX-510 打印机 4-3 EDS 设置的功能 本节主要介绍 EDS 设置中各项功能的意义,主要按照 EDS 编号介绍所有选项功 能,以及各选项的出厂设定。 1、EDS-1 设置 EDS1 的设置分为 A,B,C,D 共 4 项,每项 7 个开关,其表示的功能设置下面分 别列表详述。 A 项(A BANK): 开关 功能 仿真模式 打印方式 上述选项中: ‘开(ON)’所指定状态为出厂设置。 仿真模式:当选 ESC/P-K 模式时打印机进入通用模式,当选 OKI 模式时打 印机进入仿真 OKI 打印机模式。...
Page 45
Star NX-510 打印机 B 项(B BANK): 开关 功能 字体选择 (中文) (组合设置) 上述选项中: 字体选择:24×24 为出厂设置,它是指在字符打印情况下,打印机默认的 一个中文字由多少个点组成。 C 项(C BANK): 开关 功能 打印质量 (西文) 上述选项中: 打印质量(西文):此项中,高密度 LQ 状态为出厂设置。此‘打印质量’ 选项,在打印方式为‘西文’时有效。 C 项(C BANK): 开关 功能 字符宽度 (西文) (组合设置) 西文字体 上述选项中: 字符宽度:此项目中‘10CPI’宽度是出厂设置。 西文字体:此项目中‘Roman’字体是出厂状态。 开关5 开关6...
Page 46
Star NX-510 打印机 D 项(D BANK): 开关 功能 字符集选择(西文) 字符组选择(西文) "0"的样式 货币符号 半角英数字体(中文) 表线连接(中文) 制表符标准(中文) 上述选项中; ‘开(ON)’所指定状态为出厂设置。 字符集选择(西文):是指用户所使用的英文字符集是哪一种。 字符组选择(西文):此项选择用来确定用户使用的字符组号码。 “0”的样式:用户有时要求打印有斜线“0”与英文字符 O 区别。 货币符号:可以使用人民币,也可以改为美元。 半角英数字体:指中文打印状态下的数字与英文都是半角宽度,此时可选 择不同的字体。其中‘宋体’字型相似于‘罗马’体。 表线连接(中文):在用字符方式进行中文表格打印时,表线由国标码中 的 A9 区字符组成, 如设置此项有效, 则可自动把表格线连接起来进行打印, 使表格美观,但要降低整体打印速度。 制表符标准:指使用‘HT’制表符时,所代表的数倍字符宽度中,是以‘全 角’字符还是以‘半角’字符为标准。 开(ON) 关(OFF) IBM集(图形) 标准集(斜体) 无斜线 有斜线...
Page 47: Eds-2 设置
Star NX-510 打印机 2、EDS-2 设置 EDS-2 的设置分为 A,B,C,D 共 4 项,每项 7 个开关,其表示的功能设置下面 分别列表详述。 A 项(A BANK): 开关 功能 缓冲容量 自动回车 自动换行 蜂鸣音 面板保存方式 静音打印 低噪音打印模式 上述选项中: ‘开(ON)’所指定状态为出厂设置。 缓冲容量:指打印机输入缓冲存储区的大小设置,在特殊情况下才选小。 自动回车:出厂为有效,只有特殊情况下才设为无效。 自动换行:一般情况下设定为无效,只有特殊情况下才设为有效。 蜂鸣音:设定无效时打印机不会发出提示鸣响。 面板保存方式:指您所设定的面板状态通过什么样的方法保存。 静音打印:分两次打印一行,以降低噪音,但降低打印速度。 低噪音打印模式:本设定只适用于 OKI 模式,选用有效时会降低打印噪声, 但速度会很慢。 开(ON) 关(OFF)...
Page 48: Star Nx-510 打印机
Star NX-510 打印机 B 项(B BANK): 开 关 功 能 自 动 撕 纸 ( 长 ) 多 层 复 写 ( 组 合 设 置 ) 自 动 装 纸 时 间 ( 平 推 时 组 合 设 置 ) 压...
Page 49
Star NX-510 打印机 D 项(D BANK): 开关 功能 打印方向 打印方向指令 准确进纸设置 平整页首 页首页尾打印保护 并行接口 选通信号 并行接口ACK脉冲宽度 上述选项中: ‘开(ON)’所指定状态为出厂设置。 打印方向:设置双向时,字符与图形状态都将双向打印,当需高精度打印 时,才选单向,如打印条码。 打印方向指令:一般情况下不使用指令控制打印方向,软件要求改变方向 时才设置有效。 准确进纸设置:设定有效时会增加进纸精确度,但会降低速度。 平整页首:设为有效时,打印机增加平整页首的动作,使打印机不易出现 卡纸现象。 页首页尾打印保护:设定为有效时,打印的数据不会打印在页缝上,以避 免打印纸卡在链式纸的页缝上面。 并行接口 选通信号、 并行接口 ACK 脉冲宽度: 当您的打印机连接计算机时, 计算机的接口不正常或非标准,传输速度会大大下降,您可以尝试改变以 上两个设定,接口情况会有所改善。 开(ON) 关(OFF) 双向 单向 无效...
Page 50: Eds-3 设置
Star NX-510 打印机 3、EDS-3 设置 EDS-3 的设置分为 A,B 两项,每项 5 个开关,其表示的功能设置下面分别列表 详述。 A 项(A BANK): 开关 功能 国际字符集 (西文) (组合设置) 上述选项中: ‘国际字符集’项中,U.S.A.(美国)为出厂设置。 国际字符集:如果用户要打印其他国家的符号,需用户设置此项,或使用命 令设置。 开关1 开关2 开关3 开关4 第 48 页 设置结果 有效 范围 U.S.A. ESC/P France ESC/P Germany ESC/P...
Page 51
Star NX-510 打印机 B 项(B BANK): 开关 功能 开关1 开关2 开关3 开关4 开关5 1 代码页(西文) ON (Code Page) ON (组合设置) 上述选项中: 代码页项中:U.S.A.(美国)为出厂设置。 代码页:如果用户要打印其他国家的字符集,用户需更改此项设置。 #437 U.S.A. #737 Greek #737 #772 Lithuanian #772 #774 Lithuanian #774 #850 Multi-lingual #851 Greek #851 #852 Latin-2...
Page 52: Eds-4 设置
Star NX-510 打印机 4、EDS-4 设置 EDS-4 的设置分为 A,B,C,D 共 4 项,每项 5 个开关,其表示的主要功能是平 推进纸时页面设置,下面将分别列表详述。 A 项(A BANK): 开关 功能 页长设置(平推) (组合设置) 上述选项中: 页长设置(平推)项中:11.7 英寸为出厂设置。 页长设置(平推):此选项主要是设定平推进纸时的页长,如打印其他页 长的票据,需用户设置此项,或使用命令设置。 开关1 开关2 开关3 开关4 设置结果 第 50 页 有效 范围 11.7英寸 ESC/P 11.7英寸 ESC/P 3.5英寸...
Page 53
Star NX-510 打印机 B 项(B BANK):只对 ESC/P 仿真有效 开关 功能 顶空设置(平推) (组合设置) 底空设置(平推) (组合设置) 上述选项中: 顶空设置(平推):此项中 1/6 英寸为出厂设置。用户可以根据自己的要 求改动设定,如果您打印增值税发票可以将顶空设定为 9.24 毫米。 底空设置(平推):此项中 1/6 英寸为出厂设置。用户可以根据打印纸的 实际情况更改这一设定。 C 项(C BANK):只在 OKI 方式下有效 开 关 功 能 顶 空 设 置 (平 推 ) (组...
Page 54
Star NX-510 打印机 D 项(D BANK):只在 OKI 方式下有效 开关 功能 顶空调整(平推) (组合设置) 上述选项中: 顶空调整(平推):此选项中 0 英寸为出厂设置。 这一选项与 C 选项共用可以将顶空设置精确到 1/60 英寸。此选项的选择加 上 C 选项的选择即为实际的头空,以上两项设定在打印机平推进纸时有效。 开关1 开关2 开关3 开关4 设置结果 OFF -4/60英寸 OFF -2/60英寸 第 52 页 有效 范围 -5/60英寸 -3/60英寸...
Page 55: Eds-5 设置
Star NX-510 打印机 5、EDS-5 设置 EDS-5 的设置分为 A,B,C,D 共 4 项,每项 5 个开关,其主要功能是后链式进 纸时页面设置,下面将分别列表详述。 A 项(A BANK): 开关 功能 页长设置(后链式) (组合设置) 上述选项中: 页长设置(后链式)项中:11.0 英寸为出厂设置。 页长设置(后链式):此选项主要是设定后链式进纸时的页长,如打印其 他页长的链式纸,需用户设置此项,或使用命令设置。 开关1 开关2 开关3 开关4 设置结果 第 53 页 有效 范围 11/4 英寸 ESC/P 3.0英寸...
Page 56
Star NX-510 打印机 B 项(B BANK):只对 ESC/P 仿真有效 开关 功能 顶空设置(后链式) (组合设置) 底空设置(后链式) (组合设置) 上述选项中: 顶空设置(后链式):此项中 1/6 英寸为出厂设置。用户可以根据自己的 要求改动设定,如果您打印增值税发票可以将顶空设定为 9.24 毫米。 底空设置(后链式):此项中 1/6 英寸为出厂设置。用户可以根据打印纸 的实际情况更改这一设定。 C 项(C BANK):只在 OKI 方式下有效 开关 功能 顶空设置(后链式) (组合设置) 开关 功能 底空设置(后链式) 上述选项中: 顶空设置(后链式):此项中 3/12 英寸为出厂设置。这一选项可以将顶空...
Page 57
Star NX-510 打印机 D 项(D BANK):只在 OKI 方式下有效 开关 功能 顶空调整(后链式) (组合设置) 上述选项中: 顶空调整(后链式):此选项中 0 英寸为出厂设置。 这一选项与 C 选项共用,可以将页顶空设置值精确到 1/60 英寸。此选项的 选择加上 C 选项的选择即为实际的头空, 以上两项设定在打印机后链式进纸 时有效。 开关1 开关2 开关3 开关4 设置结果 OFF -4/60英寸 OFF -2/60英寸 第 55 页 有效 范围...
Page 58: 使用点调整模式,调校打印机
Star NX-510 打印机 4-4 使用点调整模式,调校打印机 当打印机使用了很长时间,或经过剧烈震动后,打印出的表格,纵向线条开始 出现左右参差不齐的情况。用户可进行此项操作进行调整。 1、进入点调整模式 ■ 进行这一模式操作应先装好打印纸。 ■ 按下【打印方式】【撕纸】键并同时开机,打印机将进入打印机横向点调整 设置模式。 打印机将当前各种打印分辨率分别在纸上打印出来一组纵线条,如: ☆☆☆双向测试及纵向校正 图象 60F 上面的纵线,分两次由打印头双向打印出来,如下图所示,中间部分不在一 条直线上,就需要进行下面的操作来调整。 向右错位 单页纸模式☆☆☆ 0: 第 56 页 操作手册 向左错位...
Page 59: 2、使用点调整模式
Star NX-510 打印机 2、使用点调整模式 ■ 进入点调整模式后的各键功能 左调整,按【打印方式】键一次,打印头将向左调整一点,并打印: 右调整,按【装纸/退纸】键一次,打印头将向右调整一点,并打印: 上述两个操作可反复进行,直到打印的纵线满意为止。 转下一项,按【联机】键可进入下一种打印分辨率的点调整操作,打印机先 打印出下一种打印分辨率的当前状态,之后仍用上述左调整或右调整两个操 作进行调整。 回前一项,按住【联机】,同时按【撕纸】键可返回上一种打印分辨率,仍 用上述左调整或右调整两个操作进行调整。 记忆并退出,按住【联机】,同时按【打印方式】键可将已调好的状态记忆, 然后退出点调整操作,回到正常打印状态。 注意: 调整时务必将全部模式都调整好,这样才能保证使用每一种模式都不会出现 双向打印错位。 如果调整后效果还不理想,可以将 EDS 设定中的“打印方向”改为单向,就 不会出现错位了。 如果双向打印时错位很严重,可能打印机的机械部分已经出现变型,请将打 印机送到维修中心检查。 此功能也可以使用 NX-510 打印机设置程序进行。 -1: +1: 第 57 页 操作手册...
Page 60: 第五章 打印机控制码
Star NX-510 打印机 第五章 打印机控制码 5-1 概述 打印机本身是一个精密的电子机械产品,通过计算机的控制,它可以完成各种 复杂的文件打印工作,计算机通过一些命令来输出给打印机进行指挥,这些命令称 为打印机‘控制码’,有时也称为‘命令’或‘指令’。 早期的控制码厂家各不相同,本打印机可以使用两种控制码。一种是现行的针 式打印机工业标准:ESC/P 控制码;另一种是仿真 OKI 票据打印机控制码。 本章将用列表的方法,详述控制码的各种功能及使用方法。 ■ 表中的各项分类名称意义如下: 名称:每一项控制码的称谓,也是他的组成。大部分为‘ESC’‘FS’‘SUB’ 三个引导符打头,后跟一个或数个字母(或数字),有的还要附有参数。 代码:用十六进制的表示方法,表示控制码的组成。 功能:解释控制码的作用和参数的作用,说明打印机接收此控制码后,所产 生的实际效果。 特性:分为两个部分 A. 前一部分:表示对何种对象起作用。 ‘中’表示中文汉字。 ‘英’或‘西’表示西文英数字。 无字表示与对象无关。 B. 后一部分:表示控制码的作用性质, ‘开关’表示此控制码为开关型,除非用关的控制码来关掉此功能,否 则一直有效。 ‘一次’表示此控制码为一次型,只对当前字或行有效。 注意: 本章所介绍的控制代码是专为程序员提供的,一般用户无需使用控制码。 本章所列的控制代码不包括服务版本增加的代码。 第 58 页...
Page 61: Esc/P控制码
Star NX-510 打印机 5-2 ESC/P 控制码 名 称 代 码 打 印 方 式 FS x n 1C 78 n ESC x n 1B 78 n ESC s n 1B 73 n 汉 字 打 印 FS & 1C 26 FS .
Page 62
Star NX-510 打印机 名称 代码 ESC SI 1B 0F ESC ! n 1B 21 n ESC 7 1B 37 ESC 6 1B 36 ESC t n 1B 74 n ESC k n 1B 6B n ESC R n 1B 52 n 字符字距...
Page 63
Star NX-510 打印机 名称 代码 ESC \ n1 n2 1B 5C n1 n2 横向相对位置移动;单位:1/180英寸 纵向位置控制 ESC 2 1B 32 ESC 0 1B 30 ESC 3 n 1B 33 n ESC A n 1B 41 n ESC + n 1B 2B n...
Page 64
Star NX-510 打印机 名称 代码 ESC K nl nh 1B 4B nl nh d1---dk d1---dk ESC L nl nh 1B 4C nl nh d1---dk d1---dk ESC Y nl nh 1B 59 nl nh d1---dk d1---dk ESC Z nl nh 1B 5A nl nh...
Page 65
Star NX-510 打印机 名称 代码 ESC & 0 n m 1B 26 30 n m [ a0 a1 a2 d.. [ a0 a1 a2 d... ESC % 1B 25 ESC : 0 n 0 1B 3A 30 n 30 拷贝标准字库从ROM到RAM ESC ( X 3 0 1B 28 58 33 30 选择背景打印...
Page 66: Oki仿真控制码
Star NX-510 打印机 5-3 OKI 仿真控制码 名称 DLE B 10 42 ESC VT 1B 0B n1 n2 ESC $ @ 1B 24 40 ESC % 1 1B 25 31 n1 n2 ESC % 2 1B 25 32 n1 n2 ESC % 3...
Page 67
Star NX-510 打印机 名称 ESC 6 1B 36 ESC 8 1B 38 ESC < 1B 3C ESC > 1B 3E ESC B 1B 42 ESC D 1B 44 ESC E 1B 45 ESC F 1B 46 ESC G 1B 47...
Page 68
Star NX-510 打印机 名称 ESC i 1B 69 ESC j 1B 6A ESC k 1B 6B ESC l 1B 6C ESC m 1B 6D ESC n 1B 6E CEX $ 1C 24 n CEX 2 1C 32 n1 n2 CEX J...
Page 69: 第六章 维护与保养
Star NX-510 打印机 第六章 维护与保养 本打印机是一个精密机电产品,整机包括电路板与精密机械两大部分,所以在 维护与保养过程中必需小心谨慎,动手前请先阅读本章。 6-1 一般保养与使用注意事项 认真保养打印机,可避免与减少打印机的机械磨损,防止出现各种故障,延长 打印机的使用寿命,保养需注意下列操作注意事项。 选择良好的环境使用打印机(见第一章)。 链式纸张放置的位置与打印机链式送纸器在同一直线上,并应低于打印机,这 样可防止卡纸。 使用打印机时应盖好前面板,既防灰尘又减少噪声。 经常用中性清洁剂清洁打印机外部。用小型吸尘器清扫内部,但勿使机内电线 或元器件损坏或松脱。 防止将大头针,曲别针等金属物品以及茶水饮料洒掉入机内,否则会使电路板 出现腐蚀短路现象损坏打印机。 可经常使用干净棉布沾高级润滑油少量擦拭打印轴,使打印字车活动自如。 要使用质量良好的色带,因为劣质色带会损坏打印针,在实际使用中,打印针 一般都是因此原因而损坏。 要经常清洗色带盒,色带中的油墨与灰尘混合,时间久后,会成为打印头卡住 的主要原因。 打印机更换色带盒安装后,一定要旋转色带上的旋钮 3 圈以上,使色带到位并 拉紧,否则会卡色带同时损坏打印针。 严禁带电插拔打印机联机电缆,否则会损坏打印机或计算机的并行接口。 在使用中,经常要注意打印纸的厚度并随时调节前面板上的纸厚调杆,这样可 防止卡纸与损坏打印针。 打印机面板上的操作按钮是微动开关,其操作与按的力气无关。打印机正在打 印时,如按联机键要停止打印,打印机一定要打印完当前行才停下来;此时, 不要以为打印机没有反应,就再次按联机键,而要耐心等待。再次按联机键等 于又让打印机联机了,打印机就不会再停下来。 第 67 页 操作手册...
Page 70: 一般故障与简单处理
Star NX-510 打印机 6-2 一般故障与简单处理 一般打印机出现故障,要送代理商或维修点由专业技术人员进行修理,下面所 介绍的是一个故障判断分类表,供用户检查分析使用,处理一些最简单的故障。 现象 电源指示灯 不亮 电 源 打 打印机不能 印 打印,或打 印过程中中 止打印 检查 电源插头和插座接 先关机,确定接触正常后,再 触是否良好? 开机。 电 源 插 座 是 否 有 先关机,用其他电器检查插座 电? 打印机电源输出直 检查打印机电源板,确定输出 流电压是否正常? 电压是否正常,如不正常请找 销售商。 电 源 保 险 丝 正 常...
Page 71
Star NX-510 打印机 现象 打 打印深浅不 印 一 打印漏点, 打印竖线错 位, 打印所选中 的字符或字 体不对 打印结果不 对 送 平推送纸动 纸 作不畅 链式输纸不 正常 检查 打印色带是否装好 转动色带旋钮使其到位,有需 要可重装一次。 打印色带是否太旧 更换新的打印色带 间距调杆是否与纸 将间距调杆调到合适的位置 厚不符 漏点位置没有规则 检查色带安装与是否损坏 漏点位置连续在同 打印头已经损坏,应更换新的 一行 打印头或打印针。 表格线竖线错位或 用面板操作中的双向测试/校 对不齐...
Page 72
Star NX-510 打印机 现象 输 链式输纸不 纸 正常 退纸不动 文字行重叠 或空行 页 长 , 页 首 不正确 检查 纸夹是否锁好及盖 将纸夹锁好及盖紧 上 纸链式送入打印机 清除障碍,如电缆线放置不好, 内的路径是否无阻 妨碍进纸 是否在联机状态下 按送纸键送纸只在脱机状态下 按送纸键进纸 有效 送纸调杆是否位置 送纸调杆推至链式送纸位 正确 文字行重叠 设置 EDS 中回车为回车加换行 文字行中出现空行 设置 EDS 中自动跳行无效...
Page 73: 第七章 附 录
Star NX-510 打印机 7-1 打印机规格 打印系统: 串行点阵击打式 打印速度(字/秒): Pitch 英文 10CPI 12CPI 15CPI 字宽 中文 6.7CPI 7.5CPI 打印方式: 双向/单向逻辑选距 打印头针数: 24 针 打印针寿命: 3 亿次/针 行间距: 1/6 英寸, 1/8 英寸, n/60 英寸, n/180 英寸 n/360 英寸 英文字体: 罗马体、等线体 汉字字体: 宋体...
Page 74
Star NX-510 打印机 拷贝能力: 1+6 联 指令仿真: ESC/P-K + AR 指令集 OKI 仿真 + GREAT WALL5360 指令 送纸方式: 平推式摩擦进纸,链式送纸器进纸 送纸速度: 5.0 英寸/秒 缓冲容量: 128 K 字节 标准接口: 标准并行接口(IEEE-1284) 色带类型: CS24 色带盒(专用长色带盒) 色带寿命: 450 万字符 平均无故障时间(MTBF): 大于 10000 小时 尺寸: 363 毫米(长),244 毫米(宽),205 毫米(高) 重量:...
Page 75: 并行接口引脚功能
Star NX-510 打印机 7-2 并行接口引脚功能 引脚 信号 STROBE DATA0 DATA1 DATA2 DATA3 DATA4 DATA5 DATA6 DATA7 BUSY PAPER SELECT AFXT 未使用 SIGNAL GND 逻辑地电位 CHASSIS 19-30 RESET ERROR EXT GND 34,35 未使用 SELECT IN ■ 上表中,信号名称加有下划线,表示此信号低电平有效。 ■ STROBE,RESET,DATA0—DATA7,AFXT,SELECT IN 为打印机接收主机的信号。...
Page 76: 打印机面板操作简图
Star NX-510 打印机 操作手册 7-3 打印机面板操作简图 联机灯亮 联机组合键 脱机 第 74 页...
Page 77
Star NX-510 打印机 操作手册 脱机组合键 按键开机 第 75 页...
Page 78
Star NX-510 打印机 操作手册 EDS 设定控制 点调整控制 第 76 页...
Page 79
Star NX-510 打印机 操作手册 页顶空设定 技术人员测试(此项只供专业人员使用) 第 77 页...
Page 80: 打印机字符组
Star NX-510 打印机 操作手册 7-4 打印机字符组 IBM 字符集 字符组别 2 号: 标准字符集 字符组别 2 号: 第 78 页...
Page 81
Star NX-510 打印机 操作手册 IBM 字符集 字符组别 1 号: 标准字符集 字符组别 1 号: 第 79 页...
Page 82
Star NX-510 打印机 #437 U.S.A.代码页: (CODE PAGE) #772 Lithuanian 代码页: (CODE PAGE) #737 Greek 代码页: (CODE PAGE) #774 Lithuanian 代码页: (CODE PAGE) 第 80 页 操作手册...
Page 83
Star NX-510 打印机 #850Multi-lingual 代码页: (CODE PAGE) #852 Latin-2 代码页: (CODE PAGE) #851 Greek 代码页: (CODE PAGE) #858 Multi-lingual with Euro 代 码页:(CODE PAGE) 第 81 页 操作手册...
Page 84
Star NX-510 打印机 #860 Portuguese 代码页: (CODE PAGE) #863 Canadian French 代码页:(CODE PAGE) #861 Icelandic 代码页: (CODE PAGE) #865 Nordic 代码页: (CODE PAGE) 第 82 页 操作手册...
Page 85
Star NX-510 打印机 #866 Russian 代码页: (CODE PAGE) #928 Greek 代码页: (CODE PAGE) #869 Greek 代码页: (CODE PAGE) #2001 Lithuanian-KBL 代码页:(CODE PAGE) 第 83 页 操作手册...
Page 86
Star NX-510 打印机 #1001 Arabic 代码页: (CODE PAGE) #3001 Estonian-1 代码页: (CODE PAGE) #3002 Estonian-2 代码页: (CODE PAGE) 第 84 页 操作手册...
Page 87
Star NX-510 打印机 #3011 Latvian-1 代码页: (CODE PAGE) #3021 Bulgarian 代码页: (CODE PAGE) #3012 Latvian-2 代码页 (CODE PAGE) #3031 Hebrew 代码页: (CODE PAGE) 第 85 页 操作手册...
Page 88
Star NX-510 打印机 #3041 Maltese 代码页: (CODE PAGE) #3841 Gost 代码页: (CODE PAGE) #3840 IBM-Russian 代码页: (CODE PAGE) #3843 Polish 代码页: (CODE PAGE) 第 86 页 操作手册...
Page 89
Star NX-510 打印机 #3844 CS2 代码页: (CODE PAGE) #3846 Turkish 代码页: (CODE PAGE) #3845 Hungarian 代码页: (CODE PAGE) #3847 Brazil-ABNT 代码页: (CODE PAGE) 第 87 页 操作手册...
Page 90
Star NX-510 打印机 操作手册 #3848 Brazil-ABICOMP 代码页:(CODE PAGE) 国际字符集: 第 88 页...
Page 91
Star NX-510 打印机 操作手册 香港天星机电有限公司 香港九龙湾常悦道 3 号企业广场 2 期 19 楼 1901-5 室 Tel:+852 2796 2727 香港天星机电有限公司(北京代表处) 北京市中关村南大街 6 号中电信息大厦 708 室 Tel:010 6250 1771 第 89 页...
