Summary of Contents for WimTec OCEAN W6

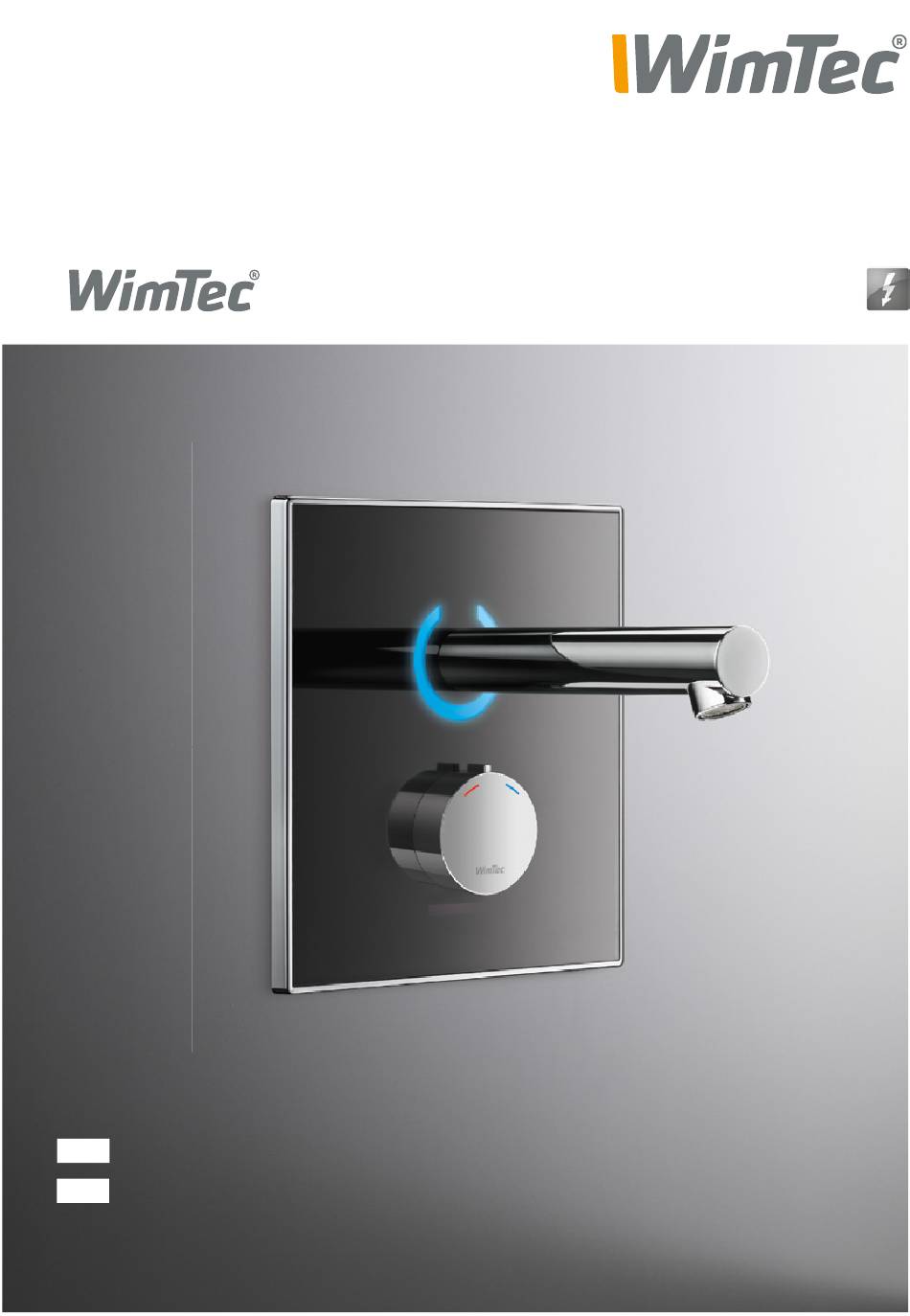

- Page 1 OCEAN W6 Montage- und Bedienungsanleitung Installation and operating instructions...
- Page 2 Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec OCEAN W6 - 12 V Art. Nr. Ausladung 185 mm 112 382, 114 638 Ausladung 240 mm 118 803, 118 810 Lieferumfang: Es gelten die „Allgemeinen...
-
Page 3: Table Of Contents
Funktionseinstellung ..............7 Einstellregler ..................7 DIP-Schalter ..................7 Rohbauset .................. 8 Montage ..................9 Bedienung ................13 Einschalten ..................13 Ausschalten ..................13 Funktionsbeschreibung ............14 Reinigungsstopp ................14 Dauerlauf ..................15 Intelligente Freispül-Automatik .............16 Spülstoppzeit ..................17 Nachlaufzeit ...................17 Ersatzteile ................18 WimTec OCEAN W6 Wandarmatur... -
Page 4: Technische Daten
OCEAN W6 Technische Daten WimTec OCEAN W6 - 12 V: Betriebsspannung: WimTec UP-Netzteil 230 V 50 Hz / 12 V Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich: 1 cm bis 30 cm einstellbar Nah-Ansprechbereich: ca. 4 cm Spülstoppzeit:... -
Page 5: Maße
12 V= WimTec Versor- Spannungsversorgung: Ansprechbereich DN 15 gungskabel (3m) 1 - 30 cm WimTec Versorgungskabel (3 m) Art.Nr. 113 167 verwenden. 5° min 12 cm 20° Ab Klemmdose: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge Netzteil 1-fach Art.Nr. 117 899 Netzteil 5-fach Art.Nr. -
Page 6: Legende
1 2 3 4 5 6 Leuchtsymbol Intervall-Regler Anschluss Magnetventil Thermostatgriff zur Tem- Zeit-Regler Anschluss für 12 V peraturregelung mit Taste Reichweiten-Regler Spannungsversorgung zum Entriegeln der 38 °C Dip-Schalter zum Einstellen Sicherheitssperre. der Funktionen Infrarot-Sensor für die Benutzererkennung (Ansprechbereich). WimTec OCEAN W6 Wandarmatur... -
Page 7: Funktionseinstellung
G. Funktions-Aktivierung - Dip-Schalter 1 - 6: Dip-Schalter Funktion Werkseinstellung Beschreibung Reinigungsstopp Seite 14 Dauerlauf Seite 15 Freispül-Automatik Seite 16 Freispülzeit (ON = 20 s, OFF = 10 s) Seite 17 Nachlaufzeit (ON = 3 s, OFF = 1 s) Seite 17 WimTec OCEAN W6 Wandarmatur... -
Page 8: Rohbauset
OCEAN W6 Rohbauset 12 V= Wandauslauf Magnetventil Absperrventil (bei Auslieferung geschlossen) Schmutzsieb und Rückfl ussverhinderer Thermostat WimTec OCEAN W6 Wandarmatur... -
Page 9: Montage
Vorstehenden Teil des Rohbaukastens fl iesenbündig Folgende Schritte unbe- abschneiden. dingt in beschriebener Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Wasserzuleitung absperren. 5. Beide Vorabsperrungen mit einem Schraubendreher öffnen. Adapter für Thermostat mit Inbus 2,5 montieren. WimTec OCEAN W6 Wandarmatur... - Page 10 Achtung: Netzteil darf nicht im Rohbauset verbaut werden! Montagerahmen über das Auslaufrohr schieben. Montagerahmen mit 4 Schrauben befestigen. Dabei auf die Kabelverbindungen achten und die Kabel nicht quetschen. Beim Anziehen der Schrauben darauf achten, dass sich der Montagerahmen nicht verformt. WimTec OCEAN W6 Wandarmatur...
- Page 11 Position des Thermostatknopfes kontrollieren - Absperrknopf zeigt senkrecht nach oben. Auslaufrohr vorsichtig durch die Glasplatte führen. Frontplatte schräg aufsetzen und mit Druck in die waagrechte Position drehen. Kunststoff-Distanzring über das Auslaufrohr zur Frontplatte führen. WimTec OCEAN W6 Wandarmatur...
- Page 12 OCEAN W6 Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Frontplatte mit Sicherungsschraube rechts unten sichern. Designauslauf über Auslaufrohr schieben, ausrichten und von unten mit Wurmschraube befestigen. Hauptwasserleitung öffnen. Funktionstest durchführen. WimTec OCEAN W6 Wandarmatur...
-
Page 13: Bedienung
Wasserfluss auto- matisch. Ausschalten: Sicherheitsspülstopp Abschalt-Automatik Nach Ablauf der eingestellten Nach dem Verlassen des Spülstoppzeit (siehe Seite 7) Ansprechbereichs und nach schaltet die Armatur ab. Ablauf der Nachlaufzeit (siehe Seite 17) schaltet die Armatur automatisch ab. WimTec OCEAN W6 Wandarmatur... -
Page 14: Funktionsbeschreibung
Wasserfl uss startet. Nach 5 x Blinken stoppt der Wasserfl uss und der Reini- gungsstopp ist aktiviert. Während des Reinigungs- stopps blinkt das Leucht- symbol alle 3 s. 5 x Blinken WimTec OCEAN W6 Wandarmatur... -
Page 15: Dauerlauf
Maximallaufzeit aktiv. stoppt. Durch weiteres Ver- weilen über 3 Blink-Impulse Das Symbol leuchtet während wird der Dauerlauf aktiviert. des Dauerlaufs durchgehend. 3 x Blinken 5 x + 3 x Blinken 10 s - 10 min WimTec OCEAN W6 Wandarmatur... -
Page 16: Intelligente Freispül-Automatik
48 h über den Intervall- spülung für die eingestellte Regler (siehe Seite 6). Dauer (siehe Dip 5, S. 17) ausgelöst.) Das Symbol leuchtet wäh- rend der Freispül-Automatik. 3 - 48 h 10 / 20 s WimTec OCEAN W6 Wandarmatur... -
Page 17: Spülstoppzeit
Nachlaufzeit: DIP Schalter 6 2 3 4 5 6 Es kann zwischen 2 vordefi nierten Nachlaufzeiten (1 s bzw. 3 s) gewählt werden. Stellung „ON“: Nachlaufzeit beträgt 3 s. Stellung „OFF“: Nachlaufzeit beträgt 1 s (voreingestellt). WimTec OCEAN W6 Wandarmatur... -
Page 18: Ersatzteile
120 530 Thermostat komplett 120 547 Adapter für Thermostat 119 787 Rückflussverhinderer (1 Stk.) 120 790 Verlängerungsset f. Thermostat 113 167 Versorgungskabel 3 m (nur für WimTec OCEAN W6) 117 899 Netzteil (1-fach) 113 792 Netzteil (5-fach) WimTec OCEAN W6 Wandarmatur... - Page 20 Clean the fitting with a soft sponge or activation. cloth only Do not use steam cleaners This manual is valid for the following products: WimTec OCEAN W6 - 12 V Art. No. Projection 185 mm 112 382, 114 638 Projection 240 mm 118 803, 118 810...
- Page 21 Operation ................. 31 Switch on ..................31 Switch off ..................31 Description of the functions ............ 32 Cleaning stop ..................32 Continuous flow ................33 Intelligent stagnation flush ............34 Flushing stop time .................35 Shut-off delay .................35 Spare parts................36 WimTec OCEAN W6 Wall fitting...
-
Page 22: Technical Data
OCEAN W6 Technical data WimTec OCEAN W6 - 12 V: Supply voltage: WimTec UP power supply 230 V 50 Hz/12 V Power consumption: max. 3.5 W Magnetic valve: cartridge 6 V Detection range: adjustable from 1–30 cm Close detection range: approx. 4 cm... -
Page 23: Dimensions
WimTec power Power supply: DN 15 Detection range cable (3 m) 1 - 30 cm Use WimTec power cable (3 m) Art. no. 113 167. 5° min. 12 cm 20° From connection box: 2 x 0.5 – 1.5 mm total cable length max. 100 m 1-connect. -
Page 24: Legend
Connection for 12-V power the temperature, including a Range control supply button for releasing the 38°C DIP switches for configuring safety lock. the functions Infrared sensor to detect user interaction with the fitting (detection range). WimTec OCEAN W6 Wall fitting... -
Page 25: Function Configuration
Cleaning stop Page 32 Continuous flow Page 33 Stagnation flush Page 34 Flush time (ON = 20 s, OFF = 10 s) Page 35 Shut-off delay (ON = 3 s, OFF = 1 s) Page 35 WimTec OCEAN W6 Wall fitting... -
Page 26: Flush-Mount Set
OCEAN W6 Flush-mount set 12 V= Wall spout Magnetic valve Shut-off valve (closed upon delivery) Dirt fi lter and refl ux preventer Thermostat WimTec OCEAN W6 Wall fi tting... -
Page 27: Assembly
Where necessary, seal off space between wall and fl ush- mount set with silicone. Close the main water valve. Open both integrated stop valves using a screwdriver. Mount adapter for thermostat using the 2.5 Allen key. WimTec OCEAN W6 Wall fi tting... - Page 28 Attach the mounting frame using the 4 screws supplied. Make sure that the cable connections remain intact and the cables are not crimped. When tightening the screws, ensure that the mounting frame does not get warped. WimTec OCEAN W6 Wall fitting...
- Page 29 Carefully guide the spout pipe through the glass plate. Insert the front plate at an angle, and apply some pressure while turning it until it is aligned horizontally. Place the plastic spacer ring over the spout pipe towards the front plate. WimTec OCEAN W6 Wall fitting...
- Page 30 Arrest front plate by fastening the locking screw at the lower right. Place the design spout over the spout pipe, and arrest it at the bottom using the Allen screw. Open the main water valve. Perform a system test. WimTec OCEAN W6 Wall fitting...
-
Page 31: Operation
The fitting switches off auto- The fitting will shut off after matically after the detection the configured flushing stop range has been cleared (see time has elapsed (see p. 25). p. 35) and the shut-off delay elapses. WimTec OCEAN W6 Wall fitting... -
Page 32: Description Of The Functions
While the cleaning stop func- tion is enabled, the illuminat- ing icon will fl ash every 3 s. Deactivate Deactivate cleaning stop (manual) 5 x fl ashes WimTec OCEAN W6 Wall fi tting... -
Page 33: Continuous Flow
Continuous fl ow is activated During continuous fl ow, the by waiting three further fl ash icon will glow continuously. impulses. 3 x fl ashes 5 x + 3 x fl ashes 10 s - 10 min WimTec OCEAN W6 Wall fi tting... -
Page 34: Intelligent Stagnation Flush
(see p. 24). (see Dip 5, p. 35). While the stagnation fl ush is in progress, the icon will glow. Smart automatic fl ush 3–48 h 10 / 20 s WimTec OCEAN W6 Wall fi tting... -
Page 35: Flushing Stop Time
2 3 4 5 6 You can select one of two predefi ned shut-off delay times (1 s or 3 s). “ON” position: Shut-off delay is 3 s. “OFF” position: Shut-off delay is 1 s (preset). WimTec OCEAN W6 Wall fi tting... -
Page 36: Spare Parts
Adapter for thermostat 119 787 Reflux preventer (1 pc.) 120 790 Extension set f. thermostat 113 167 Power cable 3 m (only for WimTec OCEAN W6) 117 899 Power supply (1-connect.) 113 792 Power supply (5-connect.) WimTec OCEAN W6 Wall fitting... - Page 40 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
