Alliance Laundry Systems H370I Installation Manual

Alliance Laundry Systems H370I Installation Manual

H370i frontload washers installation manual
Hide thumbs Also See for H370I:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Use and Care Manual

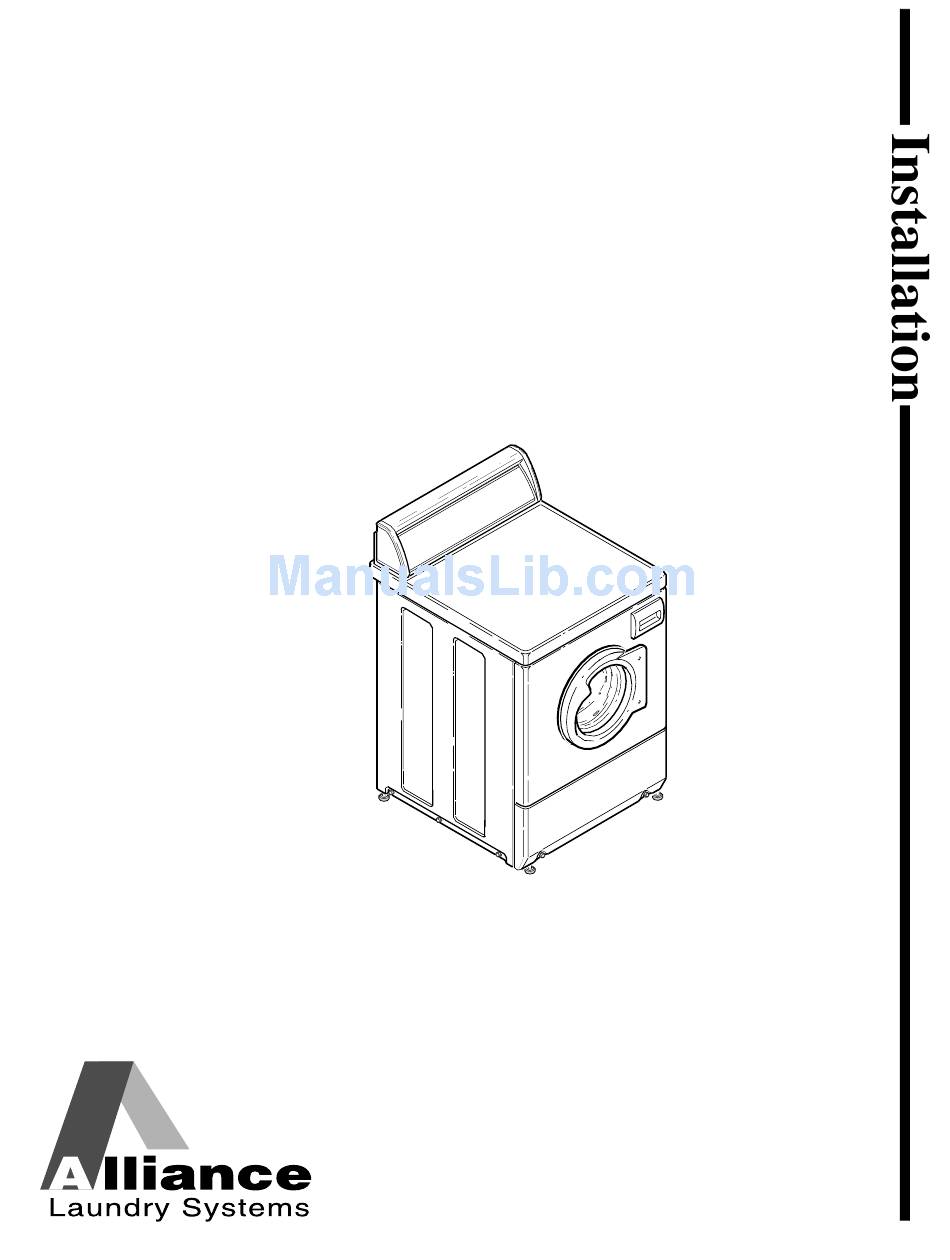

Frontload Washers
NOTA: El manual en
español aparece después
del manual en inglés.
H370I
H370I
Keep These Instructions for Future Reference.
(If this machine changes ownership, this manual must accompany machine.)
Part No. 801516
www.comlaundry.com
April 2003

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the H370I and is the answer not in the manual?

Questions and answers

Related Manuals for Alliance Laundry Systems H370I

Summary of Contents for Alliance Laundry Systems H370I

  • Page 1 Frontload Washers NOTA: El manual en español aparece después del manual en inglés. H370I H370I Keep These Instructions for Future Reference. (If this machine changes ownership, this manual must accompany machine.) Part No. 801516 www.comlaundry.com April 2003...

  • Page 3: Table Of Contents

    Step 4: Position and Level the Washer ... 10 Step 5: Remove the Shock Sleeves and Shipping Brace ... 11 Step 6: Wipe Out Inside of Washer Drum ... 11 Step 7: Plug In the Washer... 11 Step 8: Check Installation ... 12 Moving Unit to a New Location ...
  • Page 4 Notes © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 801516...

  • Page 5: Replacement Parts

    Replacement Parts If replacement parts are required, contact the source from which you purchased your washer, or contact: 801516 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Alliance Laundry Systems Shepard Street P.O. Box 990 Ripon, WI 54971-0990 U.S.A.
  • Page 6 Notes 801516 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 7: Installation

    Installation Dimensions and Specifications 17.5 in. (44.8 cm) 14.9 in. (37.9 cm) 28 in. 26.9 in. (71.1 cm) (68.3 cm) 2 in. (5.1 cm) FLW1957N FLW1989N 801516 © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 8: Before You Start

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Water Washer needs two standard 3/4 in. (19.1 mm) water supply faucets with a pressure between 20 and 120 pounds per square inch (138 to 827 kPa). For more detailed information refer to section on Water Supply Requirements.

  • Page 9: Installing The Washer

    Installing the Washer NOTE: If the washer is delivered on a cold day (below freezing), or is stored in an unheated room or area during the cold months, do not attempt to operate it until the washer has had a chance to warm up.

  • Page 10: Step 3: Connect Drain Hose To Drain Receptacle

    Step 3: Connect Drain Hose to Drain Receptacle Remove the drain hose from its shipping position on the rear of the washer by unhooking the hose from the retainer clamp and by removing shipping tape. Find the instructions, on the following pages, that are appropriate for your type of drain receptacle (standpipe, sink, wall, or laundry tub).

  • Page 11: Laundry Tub Installation

    In-the-Wall Installation For installations of this type, the drain hose MUST be secured to one of the inlet hoses using the beaded tie- down strap from accessories bag. NOTE: End of drain hose must not be below 24 in. (61 cm). Drain Hose Tie-Down Strap (Tape if necessary) Inlet Hoses...

  • Page 12: Step 4: Position And Level The Washer

    Installing the washer on any type of carpeting is not recommended. Loosen 7/8 in. locknut and adjust the front and rear leveling legs until the washer is level from side to side and front to back (using a level). Washer should not rock.

  • Page 13: Step 5: Remove The Shock Sleeves And Shipping Brace

    © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Step 6: Wipe Out Inside of Washer Drum Before using the washer for the first time, use an all- purpose cleaner, or a detergent and water solution, and a damp cloth to remove shipping dust from inside the drum.

  • Page 14: Step 8: Check Installation

    DO NOT USE AN ADAPTER DO NOT USE AN EXTENSION CORD The washer is designed to be operated on a separate branch, polarized, three-wire, effectively grounded, 120 Volt, 60 Hertz, AC (alternating current) circuit protected by a 15 Ampere fuse, equivalent fusetron or H336I circuit breaker.

  • Page 15: Grounding Instructions

    DO NOT OPERATE OTHER APPLIANCES ON THE SAME CIRCUIT. DO NOT OVERLOAD CIRCUITS! Do not operate both a washer and gas dryer on the same circuit. Use separately fused 15 Amp circuits. WARNING To reduce the risk of electric shock or fire,...

  • Page 16: Water Supply Requirements

    NOTE: Water pressure under 20 pounds per square inch (138 kPa) will cause an extended fill time in the washer and may not properly flush out the detergent dispenser. Risers Risers (or air cushions) may have to be installed if the pipes knock or pound when flow of water stops.

  • Page 17: Information For Handy Reference

    Information for Handy Reference Alliance Laundry Systems Shepard Street P.O. Box 990 Ripon, WI 54971-0990 U.S.A. Phone: (920) 748-3950 Date Purchased Model Number Dealer’s Name Dealer’s Address Service Agency Service Agency Address NOTE: Record the above information and keep your sales slip. Model and serial numbers are located on the nameplate.
  • Page 19 Lavadoras con carga frontal H370I H370I Guarde estas instrucciones para referencia en el futuro. (Si la lavadora cambia de dueño, asegúrese de que vaya acompañada de estas instrucciones). Pieza No. 801516 www.comlaundry.com Abril 2003...
  • Page 21 Contenido © Copyright 2003, Alliance Laundry Systems LLC Reservados todos los derechos. Ninguna sección del presente manual puede ser reproducida o transmitida en forma alguna o a través de ningún medio sin el expreso consentimiento por escrito del editor. 801516 (SP) ©...
  • Page 22 Notas © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT 801516 (SP)

  • Page 23: Piezas De Repuesto

    Piezas de repuesto Si se necesitan piezas de repuesto comuníquese con el vendedor o con: 801516 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Alliance Laundry Systems Shepard Street P.O. Box 990 Ripon, WI 54971-0990 U.S.A.
  • Page 24 Notas 801516 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 25: Instalación

    Especificaciones y dimensiones 44,8 cm (17,5 plg) 37,9 cm (14,9 plg) 801516 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT Instalación 71,1 cm (28 plg) 5,1 cm (2 plg) 68,3 cm (26,9 plg) FLW1957N FLW1989N...

  • Page 26: Antes De Comenzar

    Instalación Antes de comenzar Herramientas Éstas son las principales herramientas que necesitará en la mayoría de las instalaciones: Llave de tuercas Destornilladores Pinzas Llave de cubo Nivel Figura 1 Suministro eléctrico Consulte la placa de número de serie para determinar los requisitos eléctricos específicos.

  • Page 27: Instalación De La Lavadora

    Instalación de la lavadora NOTA: Si la lavadora se entrega en un día extremadamente frío (temperatura por debajo del nivel de congelamiento) o se coloca en un área o salón sin calefacción durante los meses fríos, no trate de poner a funcionar la lavadora antes de que se caliente.

  • Page 28: Paso 3: Conexión De La Manguera De Desagüe Al Receptáculo De Desagüe

    Instalación Paso 3: Conexión de la manguera de desagüe al receptáculo de desagüe Saque la manguera del lugar de embarque en la parte trasera de la lavadora, desenganchando la manguera de la abrazadera de fijación y retirando la cinta de embarque.
  • Page 29 Instalación en la pared En este tipo de instalación, la manguera de desagüe DEBERÁ asegurarse a una de las mangueras de suministro de agua utilizando la abrazadera perlada que viene en la bolsa de accesorios. NOTA: El extremo de la manguera de desagüe no debe quedar a una altura meno que 61 cm (24 plg).

  • Page 30: Paso 4: Coloque La Lavadora En Su Lugar Y Nivélela

    Instalación Paso 4: Coloque la lavadora en su lugar y nivélela ADVERTENCIA Las lavadoras elevadas sobre el nivel del piso deberán fijarse mediante pernos de anclaje a la superficie elevada, base o plataforma. El material usado para elevar la lavadora deberá estar también anclado al piso para impedir que la lavadora se desplace de su lugar al funcionar, y para evitar que pueda ser empujada, inclinada o...

  • Page 31: Paso 5: Saque Los Manguitos De Amortiguador Y El Tirante Sujetador

    Paso 5: Saque los manguitos de amortiguador y el tirante sujetador Desmonte el panel de acceso frontal sacando los dos tornillos. Saque los pernos y arandelas de seguridad del tirante sujetador con una llave de tuercas de 9/16 plg y saque el tirante sujetador.

  • Page 32: Paso 8: Revise La Instalación

    Instalación Paso 8: Revise la instalación Consulte la Lista de comprobación del instalador que aparece en la contraportada y asegúrese de que la unidad esté correctamente instalada. Desplazamiento de la unidad a un nuevo sitio Desconecte la lavadora de la corriente eléctrica. Para prevenir daños durante el desplazamiento de la unidad, DEBERÁ...

  • Page 33: Instrucciones Para La Conexión A Tierra

    ADVERTENCIA Para reducir el riesgo de sufrir una descarga eléctrica o de causar un incendio, NO use una extensión de cable de corriente ni un adaptador para conectar la lavadora a la fuente de corriente eléctrica. Instrucciones para la conexión a tierra La lavadora debe conectarse a tierra.

  • Page 34: Requisitos De Suministro De Agua

    Instalación Requisitos de suministro de agua ADVERTENCIA En ciertos casos, puede acumularse gas hidrógeno en el sistema de agua caliente si el agua no ha sido utilizada durante dos semanas o más. EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha utilizado el sistema de agua caliente durante este lapso de tiempo, antes de usar la lavadora abra los grifos de agua caliente y deje que el agua...

  • Page 35: Información De Referencia

    Instalación Información de referencia Alliance Laundry Systems Shepard Street P.O. Box 990 Ripon, WI 54971-0990 U.S.A. Teléfono: (920) 748-3950 Fecha de compra Número de modelo Número de serie Nombre del distribuidor Dirección del distribuidor Teléfono Agencia de servicio Dirección de la agencia de servicio Teléfono NOTA: Registre la información anterior y guarde su recibo de compra.
  • Page 36 Notas 801516 (SP) © Copyright, Alliance Laundry Systems LLC – DO NOT COPY or TRANSMIT...

  • Page 38: Installer Checklist

    Fast Track for Installing the Washer (Refer to the manual for more detailed information) Lista de comprobación del instalador Guía rápida para instalar la lavadora (Consulte el manual para obtener una información más detallada) – • Position Washer Near Installation Area.
