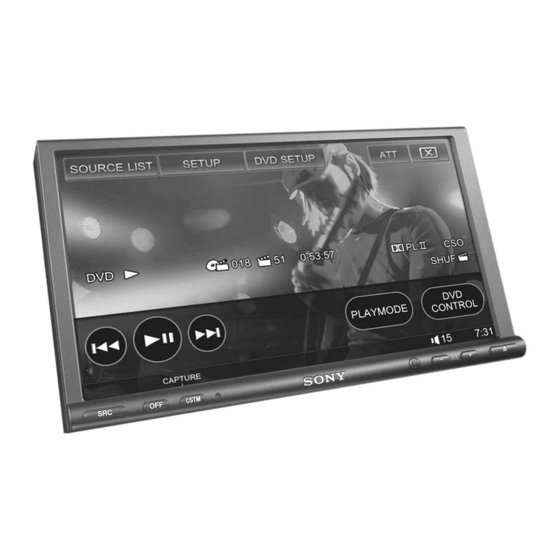

Sony XAV-W1 Operating Instructions Manual

Car audio: double din a/v center cd/dvd/sacd receiver..
Hide thumbs

Advertisement

AV Center

Operating Instructions

Mode d'emploi
Manual de instrucciones
Owner's Record
The model and serial numbers are located on the bottom of the unit.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this product.
Model No. XAV-W1 Serial No.
XAV-W1
© 2007 Sony Corporation
3-216-785-11 (1)
US
FR
ES

Advertisement

Chapters

Table of Contents

   Also See for Sony XAV-W1

   Summary of Contents for Sony XAV-W1

  • Page 1: Operating Instructions

    The model and serial numbers are located on the bottom of the unit. Record the serial number in the space provided below. Refer to these numbers whenever you call upon your Sony dealer regarding this product. Model No. XAV-W1 Serial No.
  • Page 2 Warning To prevent fire or shock hazard, do not expose the unit to rain or moisture. To avoid electrical shock, do not open the cabinet. Refer servicing to qualified personnel only. Lamp in this product contains mercury. Disposal of these materials may be regulated due to environmental considerations.
  • Page 3 On safety • Comply with your local traffic rules, laws and regulations. • While driving – Do not watch or operate the unit, as it may lead to distraction and cause an accident. Park your car in a safe place to watch or operate the unit.
  • Page 4: Table Of Contents

    Table of Contents Welcome ! ......6 Features ......6 Copyrights .
  • Page 5 General Settings DVD setup ......37 Basic operation of DVD setup ..37 Language settings for display or soundtrack .
  • Page 6: Welcome

    Welcome ! Thank you for purchasing this Sony AV Center. Before operating this unit, read this manual thoroughly and retain it for future reference. Features Follow the page reference for details. 7 inch wide VGA* TFT touch monitor Features intuitive touch panel operation, as well...
  • Page 7: Copyrights

    (sold separately). Please see your nearest authorized Sony dealer for details on the satellite radio tuner module. “SAT Radio,” “SAT Radio Ready,” the SAT Radio and SAT Radio Ready logos and all related marks are trademarks of Sirius Satellite Radio Inc.
  • Page 8: Playable Discs And Symbols Used In This Manual

    Playable discs and symbols used in this manual This unit can play various video/audio discs. The following chart helps you to check if a disc is supported by this unit, as well as what functions are available for a given disc type. Disc symbol in manual *1 Audio files can also be stored.
  • Page 9: Region Code

    The following chart shows the supported compression formats, their file types, and the disc types on which those files can be stored. Available functions differ depending on the format, regardless of disc type. The format symbols below appear next to the description of functions available for that format. Format symbol in manual For details on compression formats, see page 52.
  • Page 10: Location And Function Of Controls

    Location and function of controls Main unit CSTM 2 3 45 Refer to the pages listed for details. A Disc slot (located behind the front panel) To insert the disc. B SRC (Source) button 14 To power on; change the source* (Radio/ Disc/AUX).
  • Page 11: Clock Display

    Screen display When no source is selected: A SOURCE LIST key 18, 29, 49 To open the source list and change the source* (Radio/Disc/AUX). B SETUP key 40 To open the setup menu. C DVD SETUP key 37 To open the DVD setup menu. (Monitor Off) key To turn off the monitor and the button illumination.
  • Page 12: Card Remote Commander Rm-x160

    Card remote commander RM-X160 The card remote commander can be generally used to operate the audio controls simply. For menu operations, use the touch panel. Refer to the pages listed for details. Remove the insulation film before use (page 14). A OFF button 14, 15, 21 To power off/stop the source (press);...
  • Page 13: Mode Button

    H .m/M> buttons Disc: To skip a chapter/track/scene (press); reverse/fast-forward disc (press and hold momentarily); reverse/fast-forward track (press and hold).* Radio: To tune in stations automatically (press); find a station manually (press and hold). I SRC (Source) button 14 To power on; change the source* Disc/AUX).
  • Page 14: Getting Started

    Getting Started Resetting the unit Before operating the unit for the first time, or after replacing the car battery or changing the connections, you must reset the unit. Press the reset button with a pointed object, such as a ball-point pen. Reset button Note Pressing the reset button will erase the clock setting...
  • Page 15: Basic Operations

    Basic Operations Playing discs Depending on the disc, some operations may be different or restricted. Refer to the operating instructions supplied with your disc. Press Z on the main unit. The front panel opens automatically. Insert the disc (label side up). The front panel closes automatically, then playback starts automatically.
  • Page 16 Playback displays and controls For video/image discs, the following display appears when the display is touched. For audio discs, the following display appears during playback. Item Format/playback status Chapter/title number Playback time Audio format Active function ./> Explanation Indicates the current format and playback status (N, X, etc.). Indicates the current chapter/title number of the DVD.
  • Page 17 PLAY MODE Volume level DVD CONTROL Track number Video CD MENU Disc information Track number LIST Track/album number ALBUM –/+ *1 During JPEG playback or VCD playback with the PBC function, no indication appears. *2 The speed depends on the format or the recording method. *3 Unavailable depending on the disc.
  • Page 18: Listening To The Radio

    Listening to the radio Touch “SOURCE LIST,” then “TUNER.” The radio reception display appears. Touch “BAND.” The band list appears. Touch the desired band (FM 1, FM 2, FM 3, AM 1 or AM 2). Touch “BAND” to close the band list. Perform tuning.
  • Page 19 Radio reception display and controls The following display appears during radio reception. Item Station information Source Active function PLAY MODE Volume level PRESET LIST * Appears only when the station stored in memory is received. For details on other radio functions, see “Advanced Operations — Radio” on page 29. Explanation Indicates the current band number, preset number*, or frequency/ status.
  • Page 20: Enjoying Surround Sound

    Enjoying Surround Sound Creating an ideal field for multi-channel sound A procedure example to create an ideal field for multi-channel (5.1-channel) sound is introduced in this section. Follow the page reference for details. 1 Preparation Set the speaker configuration. Set the connection status of the center speaker and subwoofer.
  • Page 21: Advanced Operations - Discs

    Advanced Operations — Discs This chapter consists of the following sections. • Video-specific operations* t page 21 to 24 • Video*/audio common operations t page 24 to 27 • Audio-specific operations t page 28 * Including JPEG operations. Using PBC functions —...
  • Page 22: Adjusting The Audio Output Level - Dvd Level

    During playback, touch “DVD CONTROL.” Touch “Audio” repeatedly until the desired audio language/format appears. Audio language Audio format/channel numbers* The audio language switches among the available languages. When the 4-digit input prompt appears, input the language code (page 59) for the desired language.
  • Page 23: Locking Discs - Parental Control

    During playback, touch “PLAY MODE,” then “DVD Level.” Touch the “DVD Level” box to set to “ON.” Touch –/+ repeatedly to adjust the output level for each “Dolby Level” and “DTS Level.” The output level is adjustable in single steps, between –10 and +10.
  • Page 24: Changing The Area And Its Movie Rating

    Changing the area and its movie rating level The restriction levels can be set depending on the area and its movie ratings. Touch “DVD SETUP,” then touch repeatedly until the “Parental Control” display appears. Touch “Area Select.” When parental control is already activated, the display to enter your password appears.
  • Page 25: Direct Search Play

    The shuffle options and switching order of each disc/format are indicated below. Disc/format Options Title: Plays chapters in current title in random order. Disc: Plays tracks in current disc in random order. Album: Plays tracks/images in current album in random order. *1 Available only when playing version 1.0/1.1 VCD, or version 2.0 VCD without PBC function.
  • Page 26: Enjoying Karaoke

    Enjoying karaoke You can connect a microphone (not supplied) to the unit, and enjoy karaoke (singing along with a disc) by setting the unit to karaoke mode. Before starting, connect a microphone to the MIC input jack of the unit. During playback, touch “PLAY MODE,”...
  • Page 27: Listing Up Tracks/images - List

    To return to the previous display, touch To close the setup menu, touch “SETUP.” To deactivate Zone × Zone Select “SETUP” c “Disc” c “Zone × Zone” c “OFF.” Notes • Once (OFF) on the main unit or card remote commander is pressed, Zone ×...
  • Page 28: Configuring Playback Settings For Super Audio

    Configuring playback settings for Super Audio CD Selecting a playback layer Some Super Audio CD consists of 2 layers: Super Audio CD layer and CD layer, and Super Audio CD layer consists of 2 areas: 2-channel area and multi-channel area. A CD layer A layer that is readable by a conventional CD player.
  • Page 29: Advanced Operations - Radio

    Advanced Operations — Radio Storing and receiving stations Caution When tuning in stations while driving, use Best Tuning Memory (BTM) to prevent an accident. Storing automatically — BTM Touch “SOURCE LIST,” then “TUNER.” To change the band, touch “BAND,” then select the desired band (FM 1, FM 2, FM 3, AM 1 or AM 2).
  • Page 30: Customizing The Equalizer Curve - Eq7 Tune

    Customizing the equalizer curve — EQ7 Tune “Custom” of EQ7 allows you to make your own equalizer settings. You can adjust the level of 7 different bands: 62 Hz, 157 Hz, 396 Hz, 1 kHz, 2.5 kHz, 6.3 kHz, and 16 kHz. During playback/reception, touch “SETUP,”...
  • Page 31: Multi-channel Output Of 2-channel Sources

    Multi-channel output of 2-channel sources — Pro Logic II Dolby Pro Logic II produces 5 full-bandwidth output channels from 2-channel sources. This is done using an advanced, high-purity matrix surround decoder that extracts the spatial properties of the original recording without adding any new sounds or tonal colorations.
  • Page 32: Precisely Calibrating The Listening Position - Intelligent Time Alignment Tune

    Precisely calibrating the listening position — Intelligent Time Alignment Tune You can precisely calibrate your listening position from each speaker so that the sound delay reaches the listener more correctly. Before starting, measure the distance between your listening position and each speaker. During playback/reception, touch “SETUP,”...
  • Page 33: Adjusting The Speaker Volume

    While the unit is off, touch “SETUP,” the “Sound” tab, then The “Speaker Setting” display appears. The setting of center speaker/subwoofer connection status made in initial settings (page 14) are shown. Touch “Center Speaker” or “Subwoofer,” then “ON” or “OFF.” The setting is complete.
  • Page 34: Setting The Background Screen

    Setting the background screen The background screen can be displayed during audio playback. You can select from 3 types (“Screen1,” “Screen2,” or “Screen3”), each of which consists of a wallpaper and spectrum analyzer pattern. The navigation display (“Navigation”) can also be selected as the background screen, if a navigation device is connected and “Input”...
  • Page 35: Capturing Images For Wallpaper

    Capturing images for wallpaper During video/image playback, you can capture images and store them (up to 4 images) to set as wallpaper. You can also capture an image from an auxiliary video device, if connected. Start playing the disc or auxiliary video device.
  • Page 36: Customizing The Picture Quality

    Customizing the picture quality The options “Custom1” and “Custom2” of Picture EQ allow you to make your own picture quality setting by adjusting the picture tones. Touch “SETUP,” the “Screen” tab, then “Picture EQ.” Touch “Custom1” or “Custom2,” then “Custom Edit.” The setting display appears.
  • Page 37: General Settings

    General Settings Various settings are configurable from the following two setup menus. • DVD setup menu (page 37) Allows configuration of items related mainly to DVD playback. • Setup menu (page 40) Allows configuration of system-related items. DVD setup The DVD setup menu includes the following categories.
  • Page 38: Language Settings For Display Or

    Language settings for display or soundtrack Select “DVD SETUP” c “Language Setting” c the desired item c the desired option. For details on this procedure, see “Basic operation of DVD setup” on page 37. Item Menu Audio Subtitle Audio/visual settings Select “DVD SETUP”...
  • Page 39: Parental Control Settings

    Parental control settings Select “DVD SETUP” c “Parental Control” c the desired item c the desired option. For details on this procedure, see “Basic operation of DVD setup” on page 37. Follow the page reference for details. Item Lock/Unlock (page 23) Rating Level (page 24) Area Select (page 24) * Excluding DVD-R/DVD-R DL/DVD-RW in VR mode.
  • Page 40: Setup

    Setup The setup menu includes the following categories. • System: System settings (page 41) • Sound: Sound/speaker settings (page 43) • Screen: Screen settings (page 45) • Disc: Disc playback settings (page 46) Basic setup operation You can set items in the menu by the following procedure.
  • Page 41: System Settings - System

    System settings — System Select “SETUP” c “System” c the desired category c the desired item c the desired option. For details on this procedure, see “Basic setup operation” on page 40. Follow the page reference for details. “z” indicates the default setting. System Setting Item Security Control (page 47)
  • Page 42 Rotary Commander Changes the operative direction of the rotary commander controls. Key Illumination AUX Setting Item AUX 1 (page 48) Sets the type of device connected to the AUX IN 1 terminals to switch the background screen accordingly. AUX 2 (page 48) Sets the type of device connected to the AUX IN 2 terminals to switch the...
  • Page 43: Sound/speaker Settings - Sound

    (SECAM is not supported.) Back Camera Setting (page 49) * When a device is connected to BUS CONTROL IN, “Sony BUS” appears instead of “AUX 3,” and only options “Video” and “Audio” are selectable. Sound/speaker settings — Sound Select “SETUP” c “Sound” c the desired category c the desired item c the desired option. For details on this procedure, see “Basic setup operation”...
  • Page 44 Balance/Fader (page 30) Listening Position (page 31) Sets the listening position to obtain the feeling of being in the center of the sound field wherever you sit in the car. Speaker Setting Item Center Speaker (page 32) Sets the center speaker connection status or activate Center Speaker Organizer.
  • Page 45: Screen Settings - Screen

    Screen settings — Screen Select “SETUP” c “Screen” c the desired category c the desired item c the desired option. For details on this procedure, see “Basic setup operation” on page 40. Follow the page reference for details. “z” indicates the default setting. Screen Setting 1 Item Screen (page 34)
  • Page 46: Disc Playback Settings - Disc

    Disc playback settings — Disc Select “SETUP” c “Disc” c the desired category c the desired item c the desired option. For details on this procedure, see “Basic setup operation” on page 40. Follow the page reference for details. “z” indicates the default setting. Disc Setting 1 Item Zone ×...
  • Page 47: Setting The Security Code

    Setting the security code Number buttons CLEAR This unit has a security function to discourage theft. Enter a 4-digit number as your security code. Once the security function is activated, you need to enter the security code to turn on the unit after re-installing the unit in another car or charging the battery.
  • Page 48: Using Optional Equipment

    Using Optional Equipment Auxiliary audio/video equipment You can connect up to 3 optional devices, such as portable media player, game, etc., to the AUX IN 1, AUX IN 2, and AUX IN 3/BUS AUDIO IN terminals on the unit. Selecting auxiliary device 1 Touch “SOURCE LIST,”...
  • Page 49: Back Camera Settings

    Back camera settings You can display setting items on the picture from the back camera to assist operation. Touch “SETUP,” the “System” tab, then repeatedly until the “External Video Setting” display appears. Touch “Back Camera Setting.” The setting items appear. Consider the safety of your surroundings.
  • Page 50: Rotary Commander Rm-x4s

    Repeat and shuffle play 1 During playback, touch “PLAY MODE,” then touch the “Repeat” or “Shuffle” box repeatedly until the desired option appears. Select To play Repeat Track current track repeatedly. Repeat Album* current album repeatedly. Repeat Disc current disc repeatedly. Shuffle Album* tracks in current album in random order.
  • Page 51: Additional Information

    Additional Information Precautions • If your car has been parked in direct sunlight, allow the unit to cool off before operating it. • Power antenna (aerial) will extend automatically while the unit is operating. Moisture condensation On a rainy day or in a very damp area, moisture condensation may occur inside the lenses and display of the unit.
  • Page 52: Playback Order Of Mp3/wma/jpeg

    Notes on DATA CDs and DATA DVDs • Some DATA CDs/DATA DVDs (depending on the equipment used for its recording, or the disc condition) may not play on this unit. • Finalization is required for some discs (page 52). • The unit is compatible with the following standards.
  • Page 53: About Wma Files

    If the fuse blows again after replacement, there may be an internal malfunction. In such a case, consult your nearest Sony dealer. Specifications AUDIO POWER SPECIFICATIONS POWER OUTPUT AND TOTAL HARMONIC DISTORTION 23.2 watts per channel minimum continuous...
  • Page 54: Troubleshooting

    Fraunhofer IIS and Thomson. Note This unit cannot be connected to a digital preamplifier or an equalizer which is Sony BUS system compatible. Design and specifications are subject to change without notice. • Halogenated flame retardants are not used in the certain printed wiring boards.
  • Page 55 The contents of the memory have been erased. • The reset button has been pressed. t Store again into the memory. • The power supply lead or battery has been disconnected. • The power supply lead is not connected properly. Stored stations and correct time are erased.
  • Page 56: Error Displays/messages

    Disc operation The disc cannot be loaded. • Another disc is already loaded. • The disc has been forcibly inserted upside down or in the wrong way. The disc does not play back. • Defective or dirty disc. • The disc is not applicable. •...
  • Page 57: Glossary

    *2 The disc number of the disc causing the error appears in the display. If these solutions do not help improve the situation, consult your nearest Sony dealer. If you take the unit to be repaired because of disc playback trouble, bring the disc that was used at the time the problem began.
  • Page 58 A disc that contains up to 8 hours of moving pictures even though its diameter is the same as a The data capacity of a single-layer and single-sided DVD is 4.7 GB (Giga Byte), which is 7 times that of a CD.
  • Page 59: Language Code/area Code List

    Language code/area code list Language code list The language spellings conform to the ISO 639: 1988 (E/F) standard. Code Language Code 1027 Afar 1183 1028 Abkhazian 1186 1032 Afrikaans 1194 1039 Amharic 1196 1044 Arabic 1203 1045 Assamese 1209 1051 Aymara 1217 1052...
  • Page 60: Index

    Index Numerics 16:9 38 2000MP3 6 2000WMA 6 4:3 Letter Box 38 4:3 Pan Scan 38 5.1-channel output (5.1ch Output) 38 5.1-channel speaker level (5.1ch Speaker Level) 33 Angle (Angle) 17 Area code 59 Audio channel (Sound) 22 Audio DRC (Audio DRC) 38 Audio format (Audio) 21 Audio language (Audio) 21, 38...
  • Page 61 Menu DVD control (DVD CONTROL) 17 DVD setup (DVD SETUP) 37 Play mode (PLAY MODE) 17 Setup (SETUP) 40 Menu language (Menu) 38 Monaural mode (Mono) 19 Monitor angle (Monitor Angle) 33 Monitor Off 11 Monitor type (Monitor Type) 38 MP3 9, 52 Multi Border DVD 52 Multi Session CD 52...
  • Page 62 Avertissement Pour prévenir les risques d’incendie ou d’électrocution, tenir cet appareil à l’abri de la pluie ou de l’humidité. Pour prévenir les risques d’électrocution, ne pas ouvrir le boîtier. Confier les réparations de l’appareil à un personnel qualifié uniquement. ATTENTION L’utilisation d’instruments optiques avec ce produit augmente les risques de lésions oculaires.
  • Page 63 Installation • Nous vous recommandons de faire installer cet appareil par un technicien ou un personnel qualifié. – Si vous essayez de l’installer par vous-même, reportez-vous au manuel installation/ raccordement fourni et installez l’appareil correctement. – Une installation incorrecte peut décharger la batterie ou entraîner un court-circuit.
  • Page 64 Table des matières Félicitations ! ......6 Caractéristiques ..... . . 6 Droits d’auteur.
  • Page 65 Paramètres généraux Configuration DVD ..... 39 Opération de base de la configuration du DVD ......39 Configuration de la langue à...
  • Page 66: Félicitations

    Félicitations ! Nous vous remercions d’avoir fait l’acquisition de ce système AV Center Sony. Avant de le faire fonctionner, lisez attentivement ce mode d’emploi et conservez-le pour toute référence ultérieure. Caractéristiques Pour plus de détails, reportez-vous aux numéros de pages indiqués.
  • Page 67: Droits D'auteur

    (vendu séparément). Consultez votre détaillant agréé Sony le plus proche pour en savoir plus sur le fonctionnement du module tuner radio satellite. « SAT Radio », « SAT Radio Ready », les logos SAT Radio et SAT Radio Ready, ainsi que toutes les marques associées sont des marques de...
  • Page 68: Disques Compatibles Et Symboles Utilisés Dans Ce Manuel

    Disques compatibles et symboles utilisés dans ce manuel Cet appareil peut lire différents disques vidéo/audio. Le tableau suivant vous permet de vérifier si un disque est pris en charge par cet appareil, ainsi que les fonctions disponibles pour un type de disque donné. Symbole du disque dans le manuel *1 Les fichiers audio peuvent également être enregistrés.
  • Page 69 Le tableau suivant montre les formats de compression pris en charge, leurs types de fichiers et les types de disque sur lesquels ces fichiers peuvent être enregistrés. Les fonctions disponibles varient en fonction du format, quel que soit le type de disque. Les symboles de format ci-dessous apparaissent à...
  • Page 70: Emplacement Et Fonction Des Commandes

    Emplacement et fonction des commandes Appareil principal CSTM 2 3 45 Pour plus de détails, reportez-vous aux numéros de pages indiqués. A Fente d’insertion des disques (située derrière la façade) 15 Permet d’insérer le disque. B Touche SRC (source) 14 Permet de mettre l’appareil sous tension ;...
  • Page 71 Affichage à l’écran Si aucune source n’est sélectionnée : A Touche SOURCE LIST 19, 30, 53 Permet d’ouvrir la liste de sources et de changer la source* (Radio/Disque/AUX). B Touche SETUP 42 Permet d’ouvrir le menu de configuration. C Touche DVD SETUP 39 Permet d’ouvrir le menu de configuration du DVD.
  • Page 72: Mini-télécommande Rm-x160

    Mini-télécommande RM-X160 La mini-télécommande peut généralement être utilisée pour sélectionner simplement les commandes audio. Utilisez l’écran tactile pour les opérations de menu. Pour plus de détails, reportez-vous aux numéros de pages indiqués. Retirez le film isolant avant l’utilisation (page 14). A Touche OFF 14, 15, 22 Permet de mettre l’appareil hors tension/ d’arrêter la source (appuyez) ;...
  • Page 73 E Touche m (microphone) Permet d’activer le mode karaoké. F Touche Z×Z (Zone × Zone) Permet d’activer la fonction Zone × Zone. G Touche u (lecture/pause) Permet de démarrer/d’interrompre la lecture. H Touches .m/M> Disque : Permettent de sauter un chapitre/une plage/ une scène (appuyez) ;...
  • Page 74: Préparation

    Préparation Réinitialisation de l’appareil Avant la première mise en service de l’appareil, après avoir remplacé la batterie du véhicule ou modifié les raccordements, vous devez réinitialiser l’appareil. Appuyez sur la touche de réinitialisation avec un objet pointu, comme un stylo à bille. Touche de réinitialisation Remarque Une pression sur la touche de réinitialisation remet...
  • Page 75: Opérations De Base

    Opérations de base Lecture de disques Suivant les disques, certaines opérations peuvent varier ou être limitées. Reportez-vous au mode d’emploi fourni avec votre disque. Appuyez sur Z sur l’appareil principal. La façade s’ouvre automatiquement. Insérez le disque (côté imprimé vers le haut).
  • Page 76 Commandes et écrans de lecture L’écran suivant apparaît pour les disques d’image ou de vidéo lorsque vous sur l’écran. L’écran suivant apparaît pour les disques audio, pendant la lecture. Réf. Rubrique Statut de lecture/format Numéro du chapitre ou du titre Temps de lecture Format audio Fonction activée...
  • Page 77 ./> PLAY MODE Niveau sonore DVD CONTROL Numéro de plage Video CD MENU Informations relatives au disque Numéro de plage LIST Numéro de la plage/de l’album ALBUM –/+ Appuyez pour sauter un chapitre/une plage/une scène/une image. Maintenez brièvement la touche enfoncée pour effectuer un retour/une avance rapide du disque vidéo, puis appuyez de façon répétée pour modifier la vitesse (×...
  • Page 78 *1 Lors de la lecture de JPEG ou VCD avec la fonction PBC, aucune indication n’apparaît. *2 La vitesse dépend du format ou de la méthode d’enregistrement. *3 Non disponible selon le disque. *4 Lorsqu’un message vous invitant à saisir un code à 4 chiffres apparaît, le code de la langue souhaitée (page 64).
  • Page 79: Écoute De La Radio

    Écoute de la radio Appuyez sur « SOURCE LIST », puis sur « TUNER ». L’écran de réception radio apparaît. Appuyez sur « BAND ». La liste des bandes apparaît. Appuyez sur la bande souhaitée (FM 1, FM 2, FM 3, AM 1 ou AM 2). Appuyez sur «...
  • Page 80 Écran de réception radio et commandes L’écran suivant apparaît pendant la réception radio. Réf. Rubrique Informations relatives à la station Source Fonction activée PLAY MODE Niveau sonore PRESET LIST * Apparaît uniquement lorsque la station enregistrée en mémoire est captée. Conseil Pour obtenir des informations détaillées sur les autres fonctions de la radio, reportez-vous à...
  • Page 81: Son Ambiophonique

    Son ambiophonique Création d’un champ approprié pour un son multi-canal Un exemple de procédure relatif à la création d’un champ approprié pour un son multi-canal (5.1 canaux) est décrit dans cette section. Pour plus de détails, reportez-vous aux numéros de pages indiqués.
  • Page 82: Opérations Avancées - Disques

    Opérations avancées — Disques Ce chapitre se compose des sections suivantes. • Opérations vidéo spécifiques* t page 22 à 25 • Opérations vidéo*/audio communes t page 25 à 29 • Opérations audio spécifiques t page 29 à 30 * Opérations incluant la fonction JPEG. Utilisation des fonctions PBC —...
  • Page 83 En cours de lecture, appuyez sur « DVD CONTROL ». Appuyez plusieurs fois sur « Audio » jusqu’à ce que le format/la langue du son souhaité apparaisse. Langue du son Numéros de canaux/format du son* La langue du son change selon les langues disponibles.
  • Page 84: Réglage Du Niveau De Sortie Audio - Niveau Dvd

    Réglage du niveau de sortie audio — Niveau DVD Le niveau de sortie audio varie selon le format enregistré. Vous pouvez régler le niveau de sortie audio au format enregistré afin de réduire les différences de niveau de volume entre le disque et la source.
  • Page 85: Modification De La Zone Et Du Niveau D'évaluation Des Films

    Désactivation du contrôle parental Répétez les étapes 1 à 2 ci-dessus. L’écran de déverrouillage parental apparaît. Appuyez sur les touches numériques pour saisir votre mot de passe actuel. Le message « Parental control canceled. » apparaît et le contrôle parental est désactivé. Pour supprimer un numéro saisi, appuyez sur «...
  • Page 86: Recherche Directe

    Pour fermer le menu mode de lecture, appuyez sur « PLAY MODE ». Les options de répétition et l’ordre de changement de chaque disque/format sont indiqués ci-dessous. Disque/ Options format Title : répète le titre en cours. Chapter : répète le chapitre en cours.
  • Page 87: Fonction Karaoké

    Configuration de l’option de recherche (DVD uniquement) L’option de recherche (titre ou chapitre) pendant la lecture d’un DVD peut être définie préalablement dans la configuration du DVD. Appuyez sur « DVD SETUP » lorsque l’appareil est hors tension/pendant la lecture d’un DVD. Le menu de configuration du DVD apparaît.
  • Page 88: Écoute De Différentes Sources à L'avant Et à L'arrière - Zone × Zone

    Remarques • Certains DVD/VCD/CD de karaoké peuvent avoir la partie instrumentale sur un canal et les voix sur un autre canal et peuvent vous demander de sélectionner un canal (gauche, droit ou stéréo). Dans ce cas, réglez « Microphone ON » et appuyez plusieurs fois sur (AUDIO) de la mini-télécommande pour régler le canal.
  • Page 89: Sélection D'un Type De Fichier

    En cours de lecture, appuyez sur « LIST ». La liste des plages/images du disque/de l’album* en cours apparaît. Pour un déplacement vers le haut, appuyez Pour faire défiler vers le haut ou le bas de la page, appuyez sur U/u. * Uniquement lors de la lecture de fichiers MP3/ WMA/JPEG.
  • Page 90: Sélection De La Qualité Du Son

    Appuyez sur « Super Audio CD Layer ». Les options apparaissent. Appuyez sur l’option souhaitée. La configuration est terminée. Pour revenir à l’écran précédent, appuyez sur Pour fermer le menu de configuration, appuyez sur « SETUP ». Remarque Dans le cas de Super Audio CD formés d’une couche Super Audio CD uniquement, cette couche est lue quel que soit le réglage.
  • Page 91: Paramètres Du Son

    Paramètres du son Sélection de la qualité du son — EQ7 Vous pouvez sélectionner une courbe d’égaliseur parmi 7 types de musique (Xplod, Vocal, Edge, Cruise, Space, Gravity et Custom). En cours de lecture ou de réception, appuyez sur « SETUP », puis sur l’onglet «...
  • Page 92: Réglage Des Caractéristiques Du Son

    Réglage des caractéristiques du son La balance du son entre les haut-parleurs gauche et droit (« Balance ») et les haut-parleurs avant et arrière (« Fader ») peut être réglée à votre convenance. Vous pouvez également régler le niveau de volume du haut-parleur central et du caisson de graves s’ils sont raccordés.
  • Page 93: Optimisation Du Son Pour La Position D'écoute - Synchronisation Intelligente

    Optimisation du son pour la position d’écoute — Synchronisation intelligente L’appareil peut modifier la localisation du son en retardant la sortie sonore de chaque haut-parleur pour s’adapter à votre position et donne la sensation d’être au centre du champ sonore, où que vous soyez dans la voiture.
  • Page 94: Configuration Du Haut-parleur Et Réglage Du

    Configuration du haut-parleur et réglage du volume Création d’un haut-parleur central virtuel — CSO Pour bénéficier pleinement d’un son ambiophonique, il est idéal d’avoir 5 haut- parleurs (avant gauche/droit, arrière gauche/droit, central) et 1 caisson de graves. CSO (Haut- parleur central virtuel) vous permet de créer un haut-parleur central virtuel même s’il n’est pas raccordé.
  • Page 95: Réglage Du Volume Du Haut-parleur

    Réglage du volume du haut-parleur Vous pouvez régler le volume de chaque haut- parleur connecté. Les haut-parleurs pouvant être réglés sont « Front R » (avant droit), « Front L » (avant gauche), « Surround L » (arrière gauche), « Surround R » (arrière droit), « Center »* et «...
  • Page 96: Réglage De L'écran D'arrière-plan

    Appuyez sur « Touch Panel Adjust ». L’écran de réglage apparaît. Appuyez sur les cibles les unes après les autres. L’étalonnage est terminé. Pour annuler l’étalonnage, appuyez sur « Cancel ». Pour fermer le menu de configuration, appuyez sur « SETUP ». Réglage de l’écran d’arrière- plan Vous pouvez afficher l’écran d’arrière-plan lors...
  • Page 97: Capture D'images Pour Le Papier Peint

    Capture d’images pour le papier peint En cours de lecture vidéo/d’images, vous pouvez capturer des images et les enregistrer (4 images maximum) et les configurer comme papier peint. Vous pouvez également capturer une image depuis un appareil vidéo auxiliaire, le cas échéant.
  • Page 98: Personnalisation De La Qualité D'image

    Appuyez sur l’option souhaitée. Pour revenir à l’écran précédent, appuyez sur Pour fermer le menu de configuration, appuyez sur « SETUP ». Conseil Si la fonction « Picture EQ » est affectée à la touche (CSTM) de l’appareil principal, appuyez plusieurs fois sur cette touche pour changer la qualité...
  • Page 99: Paramètres Généraux

    Paramètres généraux Vous pouvez configurer plusieurs paramètres dans les deux menus de configuration suivants. • Menu de configuration du DVD (page 39) Permet de configurer des rubriques liées principalement à la lecture du DVD. • Menu de configuration (page 42) Permet de configurer des rubriques relatives au système.
  • Page 100: Configuration De La Langue à L'écran Ou De La Bande Son

    Configuration de la langue à l’écran ou de la bande son Sélectionnez « DVD SETUP » c « Language Setting » c la rubrique souhaitée c l’option souhaitée. Pour obtenir des informations détaillées sur cette procédure, reportez-vous à la section « Opération de base de la configuration du DVD »...
  • Page 101: Configuration Du Contrôle Parental

    Configuration du contrôle parental Sélectionnez « DVD SETUP » c « Parental Control » c la rubrique souhaitée c l’option souhaitée. Pour obtenir des informations détaillées sur cette procédure, reportez-vous à la section « Opération de base de la configuration du DVD » à la page 39. Pour plus de détails, reportez-vous aux numéros de pages indiqués.
  • Page 102: Réinitialisation De Tous Les Paramètres

    Réinitialisation de tous les paramètres Tous les paramètres (à l’exception du paramètre de contrôle parental) de la configuration DVD peuvent être réinitialisés. Sélectionnez « DVD SETUP » c « Reset DVD SETUP » c « Reset All Settings » c « Yes ». Pour obtenir des informations détaillées sur cette procédure, reportez-vous à...
  • Page 103: Configuration Système - System

    Configuration système — System Sélectionnez « SETUP » c « System » c la catégorie souhaitée c la rubrique souhaitée c l’option souhaitée. Pour obtenir des informations détaillées sur cette procédure, reportez-vous à la section « Opération élémentaire de configuration » à la page 42. Pour plus de détails, reportez-vous aux numéros de pages indiqués.
  • Page 104 Key Setting (Configuration des touches) Rubrique Beep Custom Key Permet d’affecter la fonction à la touche CSTM de l’appareil principal pour exécuter la fonction facilement. Rotary Commander Change le sens de fonctionnement des commandes du satellite de commande. Key Illumination AUX Setting (Configuration AUX) Rubrique AUX 1 (page 51)
  • Page 105 Back Camera Setting (page 52) * Lorsqu’un appareil est raccordé à BUS CONTROL IN, « Sony BUS » apparaît au lieu de « AUX 3 » et seules les options « Video » et « Audio » peuvent être sélectionnées.
  • Page 106: Sound

    Configuration du son/du haut-parleur — Sound Sélectionnez « SETUP » c « Sound » c la catégorie souhaitée c la rubrique souhaitée c l’option souhaitée. Pour obtenir des informations détaillées sur cette procédure, reportez-vous à la section « Opération élémentaire de configuration » à la page 42. Pour plus de détails, reportez-vous aux numéros de pages indiqués.
  • Page 107 Speaker Setting (Configuration du haut-parleur) Rubrique Center Speaker (page 34) Permet de régler l’état de connexion du haut-parleur central ou d’activer le haut- parleur central virtuel. Subwoofer (page 34) Permet de régler le statut de connexion du caisson de graves. Crossover Filter Sélectionne la fréquence de coupure des haut-parleurs...
  • Page 108: Configuration De L'écran - Screen

    Configuration de l’écran — Screen Sélectionnez « SETUP » c « Screen » c la catégorie souhaitée c la rubrique souhaitée c l’option souhaitée. Pour obtenir des informations détaillées sur cette procédure, reportez-vous à la section « Opération élémentaire de configuration » à la page 42. Pour plus de détails, reportez-vous aux numéros de pages indiqués.
  • Page 109: Disc

    Configuration de la lecture du disque — Disc Sélectionnez « SETUP » c « Disc » c la catégorie souhaitée c la rubrique souhaitée c l’option souhaitée. Pour obtenir des informations détaillées sur cette procédure, reportez-vous à la section « Opération élémentaire de configuration » à la page 42. Pour plus de détails, reportez-vous aux numéros de pages indiqués.
  • Page 110: Configuration Du Code De Sécurité

    Configuration du code de sécurité Touches numériques CLEAR Cet appareil est doté d’une fonction de sécurité pour le protéger du vol. Saisissez un code de sécurité à 4 chiffres. Une fois la fonction de sécurité activée, vous devez saisir le code de sécurité pour mettre l’appareil sous tension après avoir réinstallé...
  • Page 111: Réglage De L'horloge

    Réglage de l’horloge L’horloge fonctionne suivant un cycle de 12 heures. Appuyez sur « SETUP », puis sur l’onglet « System ». L’écran « System Setting » apparaît. Appuyez sur « Clock Adjust ». L’écran de réglage apparaît. Réglez l’heure et les minutes. Par exemple, pour régler 8:30, appuyez sur «...
  • Page 112: Caméra Arrière/dispositif De Navigation

    Configuration du type d’appareil En configurant le type (vidéo ou audio) de chaque appareil raccordé, l’écran d’arrière-plan peut être modifié en conséquence. Pour configurer le type lorsque l’appareil est hors tension, sélectionnez « SETUP » c « System » c « AUX Setting » c « AUX 1 », « AUX 2 » ou «...
  • Page 113: Changeur Cd

    Pour revenir à l’écran précédent, appuyez sur Pour fermer le menu de configuration, appuyez sur « SETUP ». Changeur CD Sélection du changeur 1 Appuyez sur « SOURCE LIST », puis sur « Changer ». Numéro de l’album/du disque/du changeur 2 Appuyez sur «...
  • Page 114: Satellite De Commande Rm-x4s

    Satellite de commande RM-X4S Fixation de l’étiquette Fixez l’étiquette comportant les indications en fonction de la position de montage du satellite de commande. SO U N D M O D E D SP L Emplacement des commandes Les touches correspondantes du satellite de commande commandent les mêmes fonctions que celles de l’écran, de la mini-télécommande ou de l’appareil principal.
  • Page 115: Informations Complémentaires

    Informations complémentaires Précautions • Si votre véhicule est resté garé en plein soleil, laissez l’appareil refroidir avant de l’utiliser. • L’antenne électrique se déploie automatiquement lorsque l’appareil est en fonctionnement. Condensation Par temps de pluie ou dans des régions très humides, de l’humidité...
  • Page 116: Ordre De Lecture Des Fichiers Mp3/wma/jpeg

    Remarque sur les opérations de lecture des DVD et VCD Certaines opérations de lecture des DVD et VCD peuvent être intentionnellement réglées par les éditeurs de logiciels. Étant donné que ce lecteur lit les DVD et les VCD en suivant les paramètres établis par les créateurs du logiciel, il est possible que certaines fonctions de lecture ne soient pas disponibles.
  • Page 117: À Propos Des Fichiers Mp3

    Si le fusible saute, vérifiez le branchement de l’alimentation et remplacez-le. Si le nouveau fusible saute également, il est possible que l’appareil soit défectueux. Dans ce cas, consultez votre détaillant Sony le plus proche. Fusible (10 A)
  • Page 118: Caractéristiques Techniques

    Remarque Cet appareil ne peut pas être raccordé à un préamplificateur numérique ou à un égaliseur compatible avec le système BUS de Sony. La conception et les caractéristiques techniques sont sujettes à modification sans préavis. • Aucun retardateur de flamme halogéné n’est utilisé...
  • Page 119: Dépannage

    Dépannage La liste de contrôles suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil. Avant de passer en revue la liste de contrôles ci- dessous, vérifiez les procédures de raccordement et d’utilisation. Généralités L’appareil n’est pas alimenté. •...
  • Page 120 Aucun son/le son comporte des distorsions/le son comporte des parasites. • Un raccordement est incorrect. • Vérifiez le raccordement à l’équipement raccordé et commutez le sélecteur d’entrée de l’équipement raccordé à la source correspondant à cet appareil. • Le disque est défectueux ou sale. •...
  • Page 121: Affichage Des Erreurs Et Messages

    Offset Il est possible qu’il y ait un problème de fonctionnement. t Vérifiez le raccordement. Si le message d’erreur reste affiché, contactez votre détaillant Sony le plus proche. Reading L’appareil lit toutes les informations relatives aux plages sur le disque.
  • Page 122: Glossaire

    *2 Le numéro du disque qui a provoqué l’erreur apparaît à l’écran. Si ces solutions ne permettent pas d’améliorer la situation, contactez votre revendeur Sony le plus proche. Si vous portez l’appareil à réparer en raison d’un problème de lecture de disque, apportez le disque utilisé...
  • Page 123 Type de disque contenant jusqu’à 8 heures d’images animées bien que son diamètre soit le même que celui d’un CD. La capacité de données d’un DVD simple face, simple couche est de 4,7 Go (Giga-octets), soit 7 fois la capacité d’un CD. La capacité de données d’un DVD double couche, simple face est de 8,5 Go, celle d’un DVD simple couche, double face de 9,4 Go et celle d’un DVD double couche, double...
  • Page 124: Liste Des Codes De Langue/codes De Zone

    Liste des codes de langue/codes de zone Liste des codes de langue L’orthographe des noms de langues est conforme à la norme ISO 639 : 1988 (E/F). Code Langue Code 1027 Afar 1183 1028 Abkhazian 1186 1032 Afrikaans 1194 1039 Amharic 1196 1044...
  • Page 125: Index

    Index Chiffres 16:9 40 2000MP3 6 2000WMA 6 4:3 Letter Box 40 4:3 Pan Scan 40 Affichage de l’horloge (Clock) 11, 48 Affichage par liste (LIST) 28 Analyseur de spectre 36 Angle (Angle) 17 Angle du moniteur (Monitor Angle) 35 Appareil auxiliaire 51 Audio DRC (Audio DRC) 40 Balance...
  • Page 126 Mémorisation des meilleurs accords (BTM) 30 Menu Commande du DVD (DVD CONTROL) 17 Configuration (SETUP) 42 Configuration du DVD (DVD SETUP) 39 Mode de lecture (PLAY MODE) 17 Menu de commande du DVD (DVD CONTROL) 17 Menu de configuration (SETUP) 42 Menu de configuration du DVD (DVD SETUP) 39 Menu du DVD 15...
  • Page 128 Advertencia Para evitar el riesgo de incendio o electrocución, no exponga la unidad a la lluvia ni a la humedad. Para evitar recibir descargas eléctricas, no abra el aparato. Solicite asistencia técnica solamente a personal especializado. PRECAUCIÓN El uso de instrumentos ópticos con este producto aumenta el riesgo de sufrir daños oculares.
  • Page 129 Instalación • Se recomienda que instale esta unidad personal técnico o de servicio cualificado. – Si intenta instalar la unidad usted mismo, consulte el manual de instalación/conexiones suministrado e instale la unidad correctamente. – Una instalación incorrecta puede causar el desgaste de la batería o un cortocircuito.
  • Page 130 Tabla de contenido Bienvenido ......6 Características ......6 Derechos de autor .
  • Page 131 Ajustes del monitor Ajuste del ángulo del monitor ... . . 35 Calibración del panel táctil ....35 Ajuste de la pantalla de fondo .
  • Page 132: Bienvenido

    Bienvenido Gracias por adquirir este centro de AV de Sony. Antes de operar esta unidad, lea el manual detenidamente y guárdelo para consultarlo en el futuro. Características Para ver información detallada, consulte la referencia de la página. Monitor táctil TFT VGA* 7 pulgadas Dispone de un panel táctil intuitivo y permite la...
  • Page 133: Derechos De Autor

    (se vende por separado). Si desea obtener más detalles sobre el módulo de sintonizador de radio por satélite, póngase en contacto con el distribuidor Sony autorizado más cercano. “SAT Radio”, “SAT Radio Ready”, los logotipos de SAT Radio, SAT Radio Ready y todas las marcas relacionadas son marcas comerciales de Sirius Satellite Radio Inc.
  • Page 134: Discos Que Se Pueden Reproducir Y Símbolos Usados En Este Manual

    Discos que se pueden reproducir y símbolos usados en este manual Esta unidad puede reproducir distintos tipos de discos de video y audio. En la tabla a continuación puede comprobar qué discos son compatibles con esta unidad, además de conocer las funciones disponibles para cada tipo de disco. Símbolo del disco en el manual *1 También permite el almacenamiento de archivos de audio.
  • Page 135 El cuadro siguiente muestra los formatos de compresión admitidos, sus tipos de archivo y los tipos de disco en los que se pueden grabar. Las funciones disponibles varían en función del formato, independientemente del tipo de disco. Los símbolos de formato a continuación se muestran junto a una descripción de las funciones disponibles para ese formato.
  • Page 136: Unidad Principal

    Ubicación y funcionamiento de los controles Unidad principal CSTM 2 3 45 Consulte las páginas indicadas para obtener información detallada. A Ranura del disco (situada detrás del panel frontal) 15 Permite insertar el disco. B Botón SRC (Fuente) 14 Permite encender; cambiar de fuente* (Radio/Disco/AUX).
  • Page 137 Visualización en pantalla Cuando no hay ninguna fuente seleccionada: A Tecla SOURCE LIST 19, 30, 54 Permite abrir la lista de fuentes y cambiar la fuente* (Radio/Disco/AUX). B Tecla SETUP 43 Permite abrir el menú de configuración. C Tecla DVD SETUP 39 Permite abrir el menú...
  • Page 138: Control Remoto De Tarjeta Rm-x160

    Control remoto de tarjeta RM-X160 Es posible utilizar generalmente el control remoto de tarjeta para operar los controles de audio de forma sencilla. Para operaciones del menú, utilice el panel táctil. Consulte las páginas indicadas para obtener información detallada. Antes de usarlo, retire la película aislante (página 14).
  • Page 139 E Botón m (Micrófono) Permite activar el modo karaoke. F Botón Z×Z (Zone × Zone) Para activar Zone × Zone. G Botón u (Reproducción/Pausa) Permite iniciar la reproducción o ponerla en pausa. H Botones .m/M> Disco: Para omitir un capítulo, pista o escena (presionar);...
  • Page 140: Procedimientos Iniciales

    Procedimientos iniciales Restauración de la unidad Antes de utilizar la unidad por primera vez, o después de sustituir la batería del automóvil o de cambiar las conexiones, debe restaurarla. Presione el botón de reinicio con un objeto puntiagudo como, por ejemplo, un bolígrafo. Botón de reinicio Nota Al presionar el botón de reinicio, se borrará...
  • Page 141: Operaciones Básicas

    Operaciones básicas Reproducción de discos Dependiendo del disco, es posible que algunas operaciones sean diferentes o estén prohibidas. Consulte el de instrucciones suministrado con el disco. Presione Z en la unidad principal. El panel frontal se abrirá automáticamente. Inserte el disco (con la etiqueta hacia arriba).
  • Page 142 Pantallas de reproducción y controles Para discos de video/imagen, cuando se toca la pantalla aparece la siguiente vista. Para discos de audio, aparece la siguiente pantalla durante la reproducción. Elemento Estado del formato/ reproducción Número del capítulo/título Indica el número del capítulo/título actual del DVD. Tiempo de reproducción Indica el tiempo de reproducción transcurrido.* Formato de audio Función activa...
  • Page 143 ./> PLAY MODE Nivel del volumen DVD CONTROL Número de pista Video CD MENU Información del disco Número de pista LIST Toque esta opción para omitir un capítulo, pista, escena o imagen. Mantenga presionado durante unos instantes para retroceder o avanzar rápidamente la reproducción del disco de video y, a continuación, vuelva a tocarlo varias veces para modificar la velocidad de reproducción (×...
  • Page 144 Número de pista/álbum ALBUM –/+ *1 Durante la reproducción de archivos JPEG o VCD con la función PBC, no se muestra ninguna indicación. *2 La velocidad depende del formato o del método de grabación. *3 Esta opción no está disponible según el disco. *4 Cuando aparezca la solicitud de introducción del código de 4 dígitos, introduzca el código de idioma (página 65) correspondiente al idioma deseado.
  • Page 145: Escucha De La Radio

    Escucha de la radio Toque “SOURCE LIST” y, a continuación, “TUNER”. Se mostrará la pantalla de recepción de radio. Toque “BAND”. Se mostrará la lista de banda. Toque la banda deseada (FM 1, FM 2, FM 3, AM 1 o AM 2). Toque “BAND”...
  • Page 146 Pantalla de recepción de radio y controles Durante la recepción de radio se mostrará la siguiente pantalla. Elemento Información de la emisora Fuente Función activa PLAY MODE Nivel del volumen PRESET LIST * Aparecerá solamente cuando se recibe la emisora almacenada en la memoria. Sugerencia Para obtener más información sobre otras funciones de la radio, consulte “Funcionamiento avanzado —...
  • Page 147: Escucha Del Sonido Envolvente

    Escucha del sonido envolvente Creación de un campo ideal para sonido multicanal En esta sección se presenta un ejemplo de procedimiento para crear un campo ideal para un sonido multicanal (5.1 canales). Para ver información detallada, consulte la referencia de la página.
  • Page 148: Operaciones Avanzadas - Discos

    Operaciones avanzadas — Discos En este capítulo se incluyen las siguientes secciones. • Operaciones específicas de video* t página 22 a 25 • Operaciones comunes de video* y audio t página 25 a 29 • Operaciones específicas de audio t página 29 a 30 * Incluidas las operaciones JPEG.
  • Page 149 Durante la reproducción, toque “DVD CONTROL”. Toque “Audio” varias veces hasta que aparezca el idioma y el formato de audio deseados. Idioma de audio Formato de audio/números de canal* El idioma del audio cambia entre los idiomas disponibles. Cuando aparezca la solicitud de introducción del código de 4 dígitos, introduzca el código de idioma (página 65) correspondiente al idioma deseado.
  • Page 150: Ajuste Del Nivel De Salida De Audio - Nivel Del Dvd

    Ajuste del nivel de salida de audio — Nivel del DVD El nivel de salida de audio varía en función del formato de grabación. Para reducir las diferencias de nivel de volumen entre el disco y la fuente, puede ajustar el nivel de salida de audio según el formato de grabación.
  • Page 151: Cambio De área Y Del Nivel De Clasificación De Películas

    Desactivación del control de bloqueo Repita los pasos 1 y 2 indicados anteriormente. Aparecerá la pantalla de desbloqueo. Toque las teclas numéricas para introducir la contraseña actual. Aparecerá “Parental control canceled.” y se desactivará el control de bloqueo. Para eliminar un número ingresado, toque “Clear”.
  • Page 152: Reproducción Mediante Búsqueda Directa

    Para cerrar el menú de modo de reproducción, toque “PLAY MODE”. Las opciones de repetición y de modificación del orden de reproducción de cada disco o formato se indican a continuación. Disco/ Opciones formato Title: repite el título actual. Chapter: repite el capítulo actual.
  • Page 153: Uso De La Opción Karaoke

    Ajuste del elemento de búsqueda (solamente DVD) Es posible ajustar el elemento de búsqueda (título o capítulo) durante la reproducción del DVD con antelación en la configuración del DVD. Mientras la unidad está apagada o el DVD se está reproduciendo, toque “DVD SETUP”.
  • Page 154: Escucha De Diferentes Fuentes En La Parte Frontal Y Posterior - Zone × Zone

    Escucha de diferentes fuentes en la parte frontal y posterior — Zone × Zone Es posible disfrutar de distintas fuentes simultáneamente en la parte frontal y posterior del automóvil. Las fuentes que se pueden seleccionar para esta unidad (parte frontal) y el monitor posterior (posterior) se indican a continuación.
  • Page 155: Selección De Un Tipo De Archivo

    Toque la pista o imagen deseado. Se inicia la reproducción de la pista o imagen seleccionado. Nota No es posible generar una lista de los discos del cambiador de CD (si está conectado). Selección de un tipo de archivo Si el disco contiene varios tipos de archivos, sólo se reproducirá...
  • Page 156: Selección De La Calidad De Sonido

    Toque “Super Audio CD Layer”. Se muestran las opciones. Toque la opción deseada. Se completó la configuración. Para volver a la pantalla anterior, toque Para cerrar el menú de configuración, toque “SETUP”. Nota En los discos Super Audio CD que solamente tengan la capa de Super Audio CD, se reproducirá...
  • Page 157: Ajustes De Sonido

    Ajustes de sonido Selección de la calidad de sonido — EQ7 Es posible seleccionar una curva de ecualizador desde 7 tipos de música (Xplod, Vocal, Edge, Cruise, Space, Gravity y Custom). Durante la reproducción/recepción, toque “SETUP” y, a continuación, la lengüeta “Sound”.
  • Page 158: Ajuste De Las Características Del Sonido

    Ajuste de las características del sonido Es posible ajustar el balance de sonido entre los altavoces izquierdo y derecho (“Balance”) y los altavoces frontal y posterior (“Fader”) de acuerdo con sus preferencias. Asimismo, es posible ajustar el nivel de volumen del altavoz central y el altavoz potenciador de graves si están conectados.
  • Page 159: Optimización Del Sonido Para La Posición De Escucha - Alineación De Tiempo Inteligente

    Optimización del sonido para la posición de escucha — Alineación de tiempo inteligente La unidad puede cambiar la localización del sonido demorando la salida de sonido de cada altavoz para adecuarse a su posición de escucha y simular un campo de sonido natural con la sensación de estar en el centro de él independientemente de dónde se encuentre en el automóvil.
  • Page 160: Ajuste Del Altavoz Y Ajuste Del Volumen

    Ajuste del altavoz y ajuste del volumen Creación de un altavoz central virtual — CSO Para disfrutar plenamente del sonido envolvente, es adecuado tener 5 altavoces (frontal izquierdo/ derecho, posterior izquierdo/derecho, central) y 1 altavoz potenciador de graves. El CSO (Organizador del altavoz central) permite crear un altavoz central virtual incluso si no está...
  • Page 161: Ajustes Del Monitor

    Procedimiento para ajustar el volumen del altavoz Ajuste el nivel de volumen de cada altavoz conectado. Los altavoces que se pueden ajustar son “Front R” (frontal derecho), “Front L” (frontal izquierdo), “Surround L” (posterior izquierdo), “Surround R” (posterior derecho), “Center*” y “Subwoofer*”.
  • Page 162: Ajuste De La Pantalla De Fondo

    Toque las marcas en secuencia. Se completó la calibración. Para cancelar la calibración, toque “Cancel”. Para cerrar el menú de configuración, toque “SETUP”. Ajuste de la pantalla de fondo Es posible visualizar la pantalla de fondo durante la reproducción de audio. Es posible seleccionar entre 3 tipos (“Screen1”, “Screen2”...
  • Page 163: Captura De Imágenes Para El Fondo De Pantalla

    Captura de imágenes para el fondo de pantalla Durante la reproducción de un video o una imagen, puede capturar imágenes y almacenarlas (hasta 4 imágenes) para ajustarlas como fondo de pantalla. Asimismo, es posible capturar una imagen desde un dispositivo de video auxiliar, si está...
  • Page 164: Personalización De La Calidad De La Imagen

    Toque “Picture EQ”. Se muestran las opciones. Toque la opción deseada. Para volver a la pantalla anterior, toque Para cerrar el menú de configuración, toque “SETUP”. Sugerencia Si “Picture EQ” está asignado a (CSTM) en la unidad principal, presiónelo varias veces para seleccionar la calidad de la imagen.
  • Page 165: Ajustes Generales

    Ajustes generales Los siguientes dos menús de configuración incluyen varios ajustes que se pueden modificar. • Menú de configuración de DVD (página 39) Permite configurar los elementos relacionados principalmente con la reproducción de DVD. • Menú de configuración (página 43) Permite configurar los elementos relacionados con el sistema.
  • Page 166: Ajustes Del Idioma Para La Pantalla O Pista De Sonido

    Ajustes del idioma para la pantalla o pista de sonido Seleccione “DVD SETUP” c “Language Setting” c el elemento deseado c la opción deseada. Si desea obtener más información sobre este procedimiento, consulte “Operación básica de la configuración del DVD” en la página 39. Elemento Menu Audio...
  • Page 167: Ajustes De Control De Bloqueo

    Nota Según el disco, es posible que “4:3 Letter Box” se seleccione automáticamente en lugar de “4:3 Pan Scan” o viceversa. Ajustes de control de bloqueo Seleccione “DVD SETUP” c “Parental Control” c el elemento deseado c la opción deseada. Si desea obtener más información sobre este procedimiento, consulte “Operación básica de la configuración del DVD”...
  • Page 168: Restauración De Todos Los Ajustes

    Direct Search (página 27) Permite ajustar el elemento de búsqueda de la reproducción mediante búsqueda directa. * Solamente para DVD VIDEO. Nota Si el control de bloqueo está activado, la función de reanudación de la reproducción no estará disponible. En este caso, la reproducción se reanudará...
  • Page 169: Configuración

    Configuración El menú de configuración incluye las siguientes categorías. • System: ajustes del sistema (página 44) • Sound: ajustes de sonido/altavoz (página 47) • Screen: ajustes de la pantalla (página 49) • Disc: ajustes de la reproducción de discos (página 50) Operación básica de configuración Los elementos del menú...
  • Page 170: Ajustes Del Sistema - System

    Ajustes del sistema — System Seleccione “SETUP” c “System” c la categoría deseada c el elemento deseado c la opción deseada. Si desea obtener más información sobre este procedimiento, consulte “Operación básica de configuración” en la página 43. Para ver información detallada, consulte la referencia de la página. “z” indica que es el ajuste predeterminado.
  • Page 171: Screen

    Key Setting (Ajuste de la tecla) Elemento Beep Custom Key Permite asignar la función al botón CSTM en la unidad principal para realizar la función con facilidad. Rotary Commander Este ajuste cambia el sentido de funcionamiento de los controles del mando rotatorio. Key Illumination AUX Setting (Ajuste del componente auxiliar) Elemento...
  • Page 172 SECAM.) Back Camera Setting (página 53) * Cuando un dispositivo está conectado a BUS CONTROL IN, se muestra “Sony BUS” en lugar de “AUX 3” y solamente se pueden seleccionar las opciones “Video” y “Audio”. Video (z) Permite mostrar la imagen desde el dispositivo conectado.
  • Page 173: Ajustes De Sonido/altavoz - Sound

    Ajustes de sonido/altavoz — Sound Seleccione “SETUP” c “Sound” c la categoría deseada c el elemento deseado c la opción deseada. Si desea obtener más información sobre este procedimiento, consulte “Operación básica de configuración” en la página 43. Para ver información detallada, consulte la referencia de la página. “z” indica que es el ajuste predeterminado.
  • Page 174 Listening Position (página 33) Ajusta la posición de escucha para obtener la sensación de estar en el centro del campo de sonido independientemente de dónde se encuentre en el automóvil. Speaker Setting (Ajuste del altavoz) Elemento Center Speaker (página 34) Permite ajustar el estado de conexión del altavoz central o activar el organizador del...
  • Page 175: Ajustes De La Pantalla - Screen

    Ajustes de la pantalla — Screen Seleccione “SETUP” c “Screen” c la categoría deseada c el elemento deseado c la opción deseada. Si desea obtener más información sobre este procedimiento, consulte “Operación básica de configuración” en la página 43. Para ver información detallada, consulte la referencia de la página. “z” indica que es el ajuste predeterminado.
  • Page 176: Ajustes De Reproducción De Discos - Disc

    Ajustes de reproducción de discos — Disc Seleccione “SETUP” c “Disc” c la categoría deseada c el elemento deseado c la opción deseada. Si desea obtener más información sobre este procedimiento, consulte “Operación básica de configuración” en la página 43. Para ver información detallada, consulte la referencia de la página.
  • Page 177: Configuración Del Código De Seguridad

    Configuración del código de seguridad Botones numéricos CLEAR Esta unidad tiene una función de seguridad para evitar el robo. Introduzca un número de 4 dígitos como código de seguridad. Después de activar la función de seguridad, debe introducir el código se seguridad para encender la unidad después de volver a instalar la unidad en otro automóvil o cargar la batería.
  • Page 178: Configuración Del Reloj

    Configuración del reloj El reloj utiliza un sistema de 12 horas. Toque “SETUP” y, a continuación, la lengüeta “System”. Aparecerá la pantalla “System Setting”. Toque “Clock Adjust”. Se muestra la pantalla de configuración. Ajuste la hora y el minuto. Por ejemplo, para ajustarlo en 8:30, toque “0830”.
  • Page 179: Navegación

    Configuración del tipo de dispositivo Al configurar el tipo (video o audio) de cada dispositivo conectado, es posible cambiar la pantalla de fondo según corresponda. Para ajustar el tipo, mientras la unidad está apagada, seleccione “SETUP” c “System” c “AUX Setting” c “AUX 1”, “AUX 2” o “AUX 3” (el dispositivo) c “Video”...
  • Page 180: Cambiador De Cd

    Edición de líneas 1 Toque “Line Edit”. Consider the safety of your surroundings. Consider the safety of your surroundings. Consider the safety of your surroundings. 1 Edit 2 Edit 3 Edit 2 Seleccione la línea que desea editar. Toque “1 Edit”, “2 Edit” o “3 Edit” correspondiente a la línea que desea editar.
  • Page 181: Mando Rotatorio Rm-x4s

    Mando rotatorio RM-X4S Colocación de la etiqueta Coloque la etiqueta de indicación según el modo en que instale el mando rotatorio. D S P L SO U N D M O D E M O D E S O U N D D SP L Ubicación de los controles Los botones del mando rotatorio...
  • Page 182: Información Complementaria

    Información complementaria Precauciones • Si estaciona el automóvil bajo la luz directa del sol, deje que la unidad se enfríe antes de usarla. • La antena motorizada se extenderá automáticamente mientras la unidad se encuentre en funcionamiento. Condensación de humedad En días lluviosos o en zonas muy húmedas, es posible que se condense humedad en el interior de las lentes y la pantalla de la unidad.
  • Page 183: Orden De Reproducción De Los Archivos Mp3/wma/jpeg

    Notas sobre los DATA CD y DATA • Es posible que algunos DATA CD o DATA DVD no puedan reproducirse en esta unidad (según el equipo utilizado para su grabación, o el estado del disco). • Para poder reproducir algunos discos es necesario que estén finalizados (página 57).
  • Page 184: Acerca De Los Archivos Mp3

    Si el fusible se funde, verifique la conexión de alimentación y sustitúyalo. Si vuelve a fundirse después de sustituirlo, es posible que exista alguna falla de funcionamiento interno. En tal caso, póngase en contacto con el distribuidor Sony más cercano. Fusible (10 A)
  • Page 185: Especificaciones

    Nota Esta unidad no puede conectarse a un preamplificador digital ni a un ecualizador que sea compatible con el sistema BUS de Sony. El diseño y las especificaciones están sujetos a cambios sin previo aviso. continúa en la página siguiente t...
  • Page 186: Solución De Problemas

    • Ciertas placas del circuito impreso no contienen retardantes de llama halogenados. • Los chasis impresos no contienen retardantes de llama halogenados. • Para el material de relleno y protección se ha utilizado papel. • Impreso con tinta de aceites vegetales, libre de COV (Compuestos Orgánicos Volátiles).
  • Page 187 Sonido No hay sonido, se producen saltos en el sonido o el sonido se distorsiona. • No se ha realizado correctamente la conexión. • Verifique la conexión al equipo conectado y ajuste el selector de entrada del equipo en la fuente correspondiente a esta unidad.
  • Page 188: Mensajes/indicaciones De Error

    Es posible que se haya producido una falla interna. t Revise la conexión. Si el indicador de error permanece en pantalla, póngase en contacto con el distribuidor Sony más cercano. Reading La unidad está leyendo toda la información de archivos o álbumes del disco.
  • Page 189: Glosario

    *2 La pantalla muestra el número del disco que causa el error. Si estas soluciones no ayudan a mejorar la situación, póngase en contacto con el distribuidor Sony más cercano. Si entrega la unidad para su reparación a causa de problemas en la reproducción del disco, lleve el...
  • Page 190 Escena En un VIDEO CD con funciones PBC (control de reproducción), las pantallas de los menús, las imágenes en movimiento y las imágenes fijas están divididas en secciones denominadas “escenas”. Pista Sección de pieza de imágenes o música en un VIDEO CD, CD, Super Audio CD o MP3/WMA.
  • Page 191: Lista De Códigos De Idiomas Y Códigos De área

    Lista de códigos de idiomas y códigos de área Lista de códigos de idiomas La ortografía de los idiomas cumple la norma ISO 639: 1988 (E/F). Código Idioma Código Idioma 1027 Afar 1183 1028 Abkhazian 1186 1032 Afrikaans 1194 1039 Amharic 1196 1044...
  • Page 192 Índice Numérico 16:9 40 2000MP3 6 2000WMA 6 4:3 Letter Box 40 4:3 Pan Scan 40 Ajuste del altavoz central (Center Speaker) 14, 34, 48 Ajuste del altavoz potenciador de graves (Subwoofer) 14, 34, 48 Ajuste del atenuador (Dimmer) 44 Ajuste del nivel del DVD (DVD Level) 24 Ajuste del reloj...
  • Page 193 Mando rotatorio (Rotary Commander) 45, 55 Memoria de la mejor sintonía (BTM) 30 Menú Configuración (SETUP) 43 Configuración del DVD (DVD SETUP) 39 Control DVD (DVD CONTROL) 17 Modo de reproducción (PLAY MODE) 17 Menú control del DVD (DVD CONTROL) 17 Menú...
  • Page 196 If you have any questions/problems regarding this product, try the following: Read Troubleshooting in these Operating Instructions. Reset the unit. Note: Stored data may be erased. Please contact (U.S.A. only); Call http://www.sony.net/ Sony Corporation Printed in Thailand 1-800-222-7669 http://www.SONY.com...

Comments to this Manuals

Symbols: 0
Latest comments:
  • emilio Jun 19, 2014 02:58:
    como desbloqueo un sony xav-w1
  • emilio Jun 19, 2014 02:58:
    como desbloqueo un sony xav-w1
