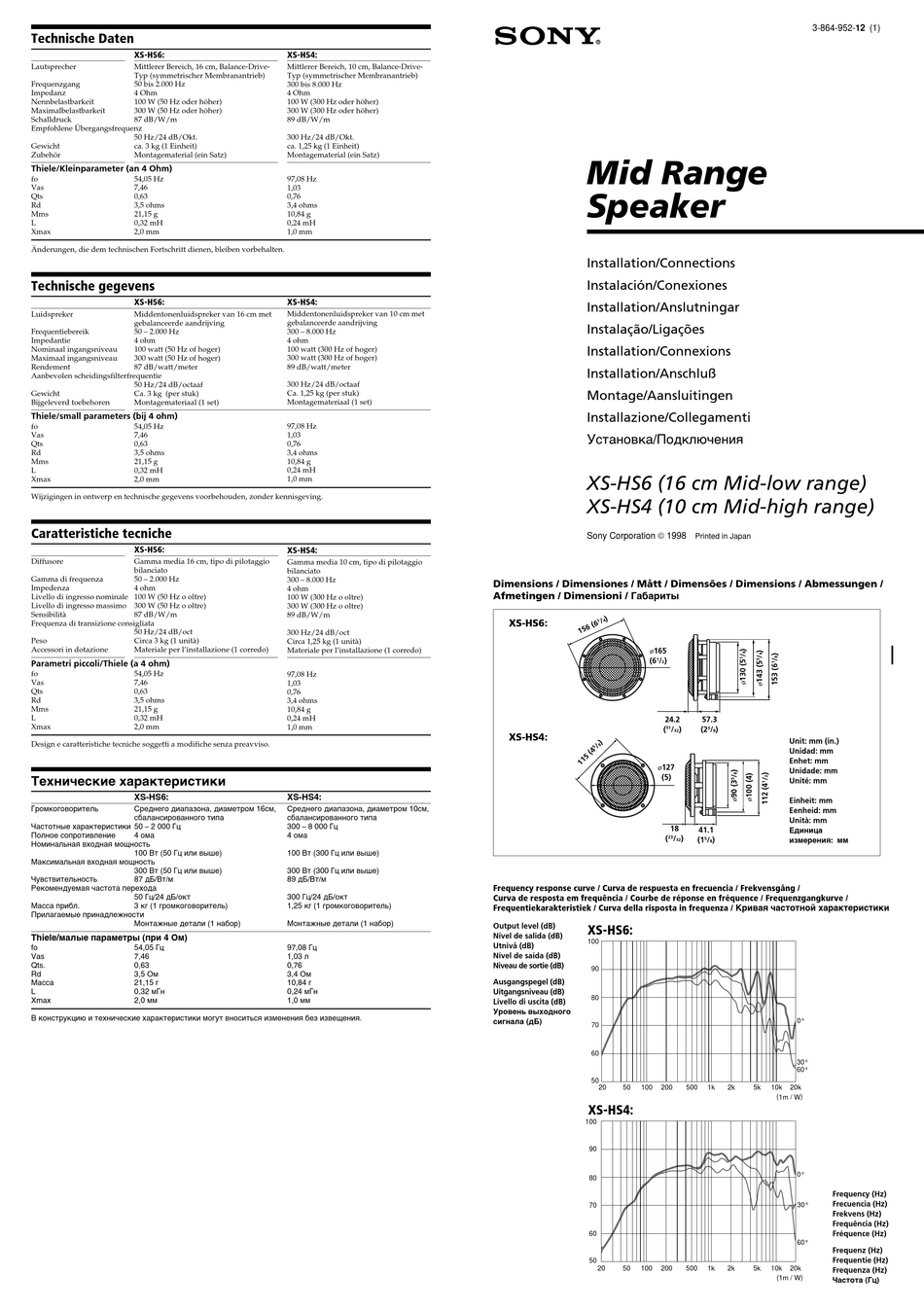

Sony XS-HS4 Installation/Connections

Technische Daten
XS-HS6:
Lautsprecher Mittlerer Bereich, 16 cm, Balance-Drive-
Typ (symmetrischer Membranantrieb)
Frequenzgang 50 bis 2.000 Hz
Impedanz 4 Ohm
Nennbelastbarkeit 100 W (50 Hz oder höher)
Maximalbelastbarkeit 300 W (50 Hz oder höher)
Schalldruck 87 dB/W/m
Empfohlene Übergangsfrequenz
50 Hz/24 dB/Okt.
Gewicht ca. 3 kg (1 Einheit)
Zubehör Montagematerial (ein Satz)
Thiele/Kleinparameter (an 4 Ohm)
fo 54,05 Hz
Vas 7,46
Qts 0,63
Rd 3,5 ohms
Mms 21,15 g
L 0,32 mH
Xmax 2,0 mm
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
Technische gegevens
XS-HS6:
Luidspreker Middentonenluidspreker van 16 cm met
gebalanceerde aandrijving
Frequentiebereik 50 – 2.000 Hz
Impedantie 4 ohm
Nominaal ingangsniveau 100 watt (50 Hz of hoger)
Maximaal ingangsniveau 300 watt (50 Hz of hoger)
Rendement 87 dB/watt/meter
Aanbevolen scheidingsfilterfrequentie
50 Hz/24 dB/octaaf
Gewicht Ca. 3 kg (per stuk)
Bijgeleverd toebehoren Montagemateriaal (1 set)
Thiele/small parameters (bij 4 ohm)
fo 54,05 Hz
Vas 7,46
Qts 0,63
Rd 3,5 ohms
Mms 21,15 g
L 0,32 mH
Xmax 2,0 mm
Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.

Caratteristiche tecniche

XS-HS6:
Diffusore Gamma media 16 cm, tipo di pilotaggio
bilanciato
Gamma di frequenza 50 – 2.000 Hz
Impedenza 4 ohm
Livello di ingresso nominale 100 W (50 Hz o oltre)
Livello di ingresso massimo 300 W (50 Hz o oltre)
Sensibilità 87 dB/W/m
Frequenza di transizione consigliata
50 Hz/24 dB/oct
Peso Circa 3 kg (1 unità)
Accessori in dotazione Materiale per l'installazione (1 corredo)
Parametri piccoli/Thiele (a 4 ohm)
fo 54,05 Hz
Vas 7,46
Qts 0,63
Rd 3,5 ohms
Mms 21,15 g
L 0,32 mH
Xmax 2,0 mm
Design e caratteristiche tecniche soggetti a modifiche senza preavviso.
Технические характеристики
XS-HS6:
Громкоговоритель Среднего диапазона, диаметром 16см,
сбалансированного типа
Частотные характеристики 50 – 2 000 Гц
Полное сопротивление 4 ома
Номинальная входная мощность
100 Вт (50 Гц или выше)
Максимальная входная мощность
300 Вт (50 Гц или выше)
Чувствительность 87 дБ/Вт/м
Рекомендуемая частота перехода
50 Гц/24 дБ/окт
Масса прибл. 3 кг (1 громкоговоритель)
Прилагаемые принадлежности
Монтажные детали (1 набор)
Thiele/малые параметры (при 4 Ом)
fo 54,05 Гц
Vas 7,46
Qts. 0,63
Rd 3,5 Ом
Масса 21,15 г
L 0,32 мГн
Xmax 2,0 мм
В конструкцию и технические характеристики могут вноситься изменения без извещения.
XS-HS4:
Mittlerer Bereich, 10 cm, Balance-Drive-
Typ (symmetrischer Membranantrieb)
300 bis 8.000 Hz
4 Ohm
100 W (300 Hz oder höher)
300 W (300 Hz oder höher)
89 dB/W/m
300 Hz/24 dB/Okt.
ca. 1,25 kg (1 Einheit)
Montagematerial (ein Satz)
97,08 Hz
1,03
0,76
3,4 ohms
10,84 g
0,24 mH
1,0 mm
XS-HS4:
Middentonenluidspreker van 10 cm met
gebalanceerde aandrijving
300 – 8.000 Hz
4 ohm
100 watt (300 Hz of hoger)
300 watt (300 Hz of hoger)
89 dB/watt/meter
300 Hz/24 dB/octaaf
Ca. 1,25 kg (per stuk)
Montagemateriaal (1 set)
97,08 Hz
1,03
0,76
3,4 ohms
10,84 g
0,24 mH
1,0 mm
XS-HS4:
Gamma media 10 cm, tipo di pilotaggio
bilanciato
300 – 8.000 Hz
4 ohm
100 W (300 Hz o oltre)
300 W (300 Hz o oltre)
89 dB/W/m
300 Hz/24 dB/oct
Circa 1,25 kg (1 unità)
Materiale per l'installazione (1 corredo)
97,08 Hz
1,03
0,76
3,4 ohms
10,84 g
0,24 mH
1,0 mm
XS-HS4:
Среднего диапазона, диаметром 10см,
сбалансированного типа
300 – 8 000 Гц
4 ома
100 Вт (300 Гц или выше)
300 Вт (300 Гц или выше)
89 дБ/Вт/м
300 Гц/24 дБ/окт
1,25 кг (1 громкоговоритель)
Монтажные детали (1 набор)
97,08 Гц
1,03 л
0,76
3,4 Ом
10,84 г
0,24 мГн
1,0 мм
Mid Range
Speaker
Installation/Connections
Instalación/Conexiones
Installation/Anslutningar
Instalação/Ligações
Installation/Connexions
Installation/Anschluß
Montage/Aansluitingen
Installazione/Collegamenti
Установка/Подключения
XS-HS6 (16 cm Mid-low range)
XS-HS4 (10 cm Mid-high range)
Sony Corporation 1998
Dimensions / Dimensiones / Mått / Dimensões / Dimensions / Abmessungen /
Afmetingen / Dimensioni / Габариты
XS-HS6:
ø165
1
(6 / )
2
24.2
( 31
XS-HS4:
ø127
(5)
( 23
Frequency response curve / Curva de respuesta en frecuencia / Frekvensgång /
Curva de resposta em frequência / Courbe de réponse en fréquence / Frequenzgangkurve /
Frequentiekarakteristiek / Curva della risposta in frequenza / Кривая частотной характеристики
Output level (dB)
XS-HS6:
Nivel de salida (dB)
100
Utnivå (dB)
Nível de saída (dB)
Niveau de sortie (dB)
90
Ausgangspegel (dB)
Uitgangsniveau (dB)
80
Livello di uscita (dB)
Уровень выходного
сигнала (дБ)
70
60
50
20 50 100 200
XS-HS4:
100
90
80
70
60
50
50
20 100 200
3-864-952-12 (1)
Printed in Japan
57.3
/ ) (2 3 / )
32 8
Unit: mm (in.)
Unidad: mm
Enhet: mm
Unidade: mm
Unité: mm
Einheit: mm
Eenheid: mm
Unità: mm
18
41.1
Единица
/ )
5
(1 / ) измерения: мм
32
8
0°
30°
60°
500 1k 2k 5k 10k 20k
( 1m / W )
0°
Frequency (Hz)
Frecuencia (Hz)
30°
Frekvens (Hz)
Frequência (Hz)
Fréquence (Hz)
60°
Frequenz (Hz)
Frequentie (Hz)
500 1k 2k 5k 10k 20k
Frequenza (Hz)
( 1m / W )
Частота (Гц)
