Sony HT-DDW880 Speakers Connection

2-662-963-21(1)
HOME THEATRE
SYSTEM
HT-DDW880
Speaker Connection
Raccordement des enceintes
Conexión de los altavoces
揚聲器連接
English
This Speaker Connection explains how to connect the DVD player, TV, speakers, and sub
woofer so you can enjoy multi channel surround sound from the DVD player. For details,
refer to the operating instructions supplied with the receiver.
Before you connect the speakers, check the speaker label on the rear panel of the speakers
for the speaker type. Connect the speakers as shown in the illustration at right.
The front and center speakers and the sub woofer are magnetically shielded to allow it to
be installed near a TV set. However, as the surround and surround back speakers are not
magnetically shielded, we recommend that you place them slightly further away from a
TV set.
Notes on HDMI connections
The sound is output from the TV speaker only when a playback component and this
receiver, as well as this receiver and the TV are connected via a HDMI jack. To output
the sound from the supplied speakers and to take advantage of the multi channel surround
sound, be sure to
– connect the digital audio jacks on the playback component to the receiver.
– turn off or mute the TV's volume.
Français
Ce guide de raccordement des enceintes vous explique comment raccorder le lecteur
DVD, le téléviseur, les enceintes et le caisson de graves afin que vous puissiez profiter au
mieux du son surround multicanal de votre lecteur DVD. Pour plus de détails, reportez-
vous au mode d'emploi fourni avec l'ampli-tuner.
Avant de procéder au raccordement des enceintes, vérifiez l'identification de l'enceinte
située à l'arrière de celles-ci pour connaître le type d'enceinte. Raccordez les enceintes
comme indiqué dans l'illustration ci-contre.
Les enceintes avant et centrale, ainsi que le caisson de graves, possèdent un blindage
magnétique afin de permettre leur installation à proximité d'un téléviseur. Toutefois, étant
donné que les enceintes surround et surround arrière ne possèdent pas de blindage
magnétique, nous vous conseillons de les éloigner davantage du téléviseur.
Remarques sur les raccordements HDMI
Le son est uniquement émis par le haut-parleur du téléviseur lorsqu'un appareil de lecture
et cet ampli-tuner, ainsi que cet ampli-tuner et le téléviseur sont raccordés via la prise
HDMI. Pour écouter le son à partir des enceintes fournies et pour profiter du son surround
multicanal, veillez à
– raccorder les prises audio numériques de l'appareil de lecture à l'ampli-tuner.
– éteindre ou mettre en sourdine le volume du téléviseur.
Sony Corporation © 2006 Printed in Malaysia
Español
La sección "Conexión de los altavoces" explica cómo conectar el reproductor de DVD,
un televisor, los altavoces y el altavoz potenciador de graves a fin de poder disfrutar de
un sonido envolvente multicanal del reproductor de DVD. Si desea obtener más
información, consulte el manual de instrucciones suministrado con el receptor.
Antes de conectar los altavoces, compruebe el tipo de altavoz en la etiqueta del altavoz
que se encuentra en el panel posterior de los altavoces. Conéctelos tal como se muestra
en la ilustración de la derecha.
Los altavoces frontales, central y potenciador de graves están protegidos
magnéticamente, lo que permite instalarlos cerca de un televisor. Sin embargo, dado
que los altavoces de sonido envolvente y el altavoz posterior de sonido envolvente no
están protegidos magnéticamente, es recomendable colocarlos a cierta distancia del
televisor.
Notas sobre las conexiones HDMI
El sonido se emite a través del altavoz de televisión únicamente si un dispositivo de
reproducción y este receptor, al igual que este receptor y la televisión, están conectados
mediante una toma HDMI. Para que el sonido se emita desde los altavoces
suministrados y pueda beneficiarse del sonido envolvente multicanal, asegúrese de
– conectar las tomas de audio digitales del dispositivo de reproducción al receptor.
– apagar o silenciar el volumen del televisor.
中文
本揚聲器連接說明怎樣連接 DVD 播放機、電視機、揚聲器和超低音揚聲器以便
欣賞來自 DVD 播放機的多聲道環繞聲。詳情參考接收機附帶的使用說明書。
連接揚聲器之前，請查看揚聲器背面板上的揚聲器標籤以獲取型號名。請如右圖
所示連接揚聲器。
前置及中置揚聲器和超低音揚聲器已被磁性化封蔽以便它可被放置於電視機附
近。然而，因為環繞和後置環繞揚聲器未被磁性化封蔽，我們建議您將它們稍微
遠離電視機放置。
HDMI 連接的注意事項
當用 HDMI 插孔將播放組成機和此接收機，以及此接收機和電視機連接起來，
聲音只會從電視機的揚聲器輸出。若要從附帶的揚聲器輸出聲音，以及充分利用
多聲道環繞聲功能，務必：
– 將播放組成機上的數位音頻插孔連接至接收機。
– 關閉或將電視機的聲音靜音。

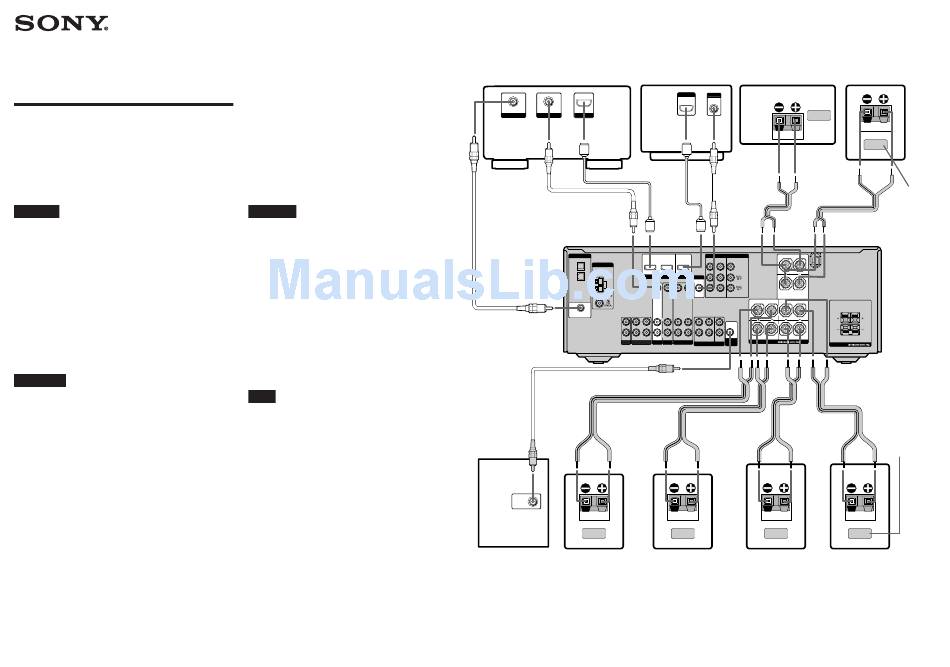

DVD player
Lecteur DVD
Reproductor de DVD
DVD 播放機
HDMI
COAXIAL VIDEO
DIGITAL OUT OUTPUT OUTPUT
Video cord
Cordon vidéo
Cable de vídeo
視頻線
HDMI 視頻線
DIGITAL DVD IN
OPTICAL
Coaxial digital cord
VIDEO 1 ANTENNA
IN
Cordon numérique
ASSIGNABLE
VIDEO 2
IN
coaxial
AM
Cable digítal coaxial
同軸數位線 VIDEO IN
DVD
IN
COAXIAL
L
L
R
Monaural audio cord R
IN OUT IN AUDIO IN
SA-CD/CD MD/TAPE DVD
Cordon audio mono
Cable de audio mono
單聲音頻線
INPUT
SA-WP780
SS-SRP880 (SL) SS-SRP880 (SR)
Sub woofer Surround speaker (left) Surround speaker (right)
Caisson de graves Enceinte surround Enceinte surround
Altavoz potenciador de (gauche) (droite)
graves
Altavoz de sonido Altavoz de sonido
超低音揚聲器 envolvente (izquierdo) envolvente (derecho)
環繞揚聲器（左） 環繞揚聲器（右）
Center speaker
Enceinte centrale
TV
Altavoz central
Téléviseur
中置揚聲器
Televisor
SS-CNP900
電視機
INPUT INPUT
HDMI
VIDEO
Speaker cord
Cordon d'enceinte
Cables de los
altavoces
揚聲器線
HDMI cable
Câble HDMI
Cable HDMI
VIDEO 2 IN MONITOR OUT COMPONENT VIDEO CENTER
ASSIGNABLE
Y
HDMI
MONITOR
SURROUND BACK
VIDEO IN VIDEO OUT VIDEO IN VIDEO OUT DVD VIDEO 2 MONITOR
IN IN OUT
L
L
L L L
AUDIO
OUT
CENTER
R R
R R R
SURROUND FRONT A
AUDIO IN AUDIO OUT AUDIO IN SUB
FRONT SURROUND WOOFER SUB
SPEAKERS
VIDEO 2 VIDEO 1
MULTI CH IN WOOFER
SPEAKERS
Speaker cord
Cordon d'enceinte
Cables de los
altavoces
揚聲器線
SS-MSP880 (R)
SS-MSP880 (L)
Front speaker (right) Front speaker (left)
Enceinte avant (droite) Enceinte avant (gauche)
Altavoz frontal (derecho) Altavoz frontal (izquierdo)
前 置 揚聲器（右） 前
Surround back speaker
Enceinte surround arrière
Altavoz posterior de sonido
envolvente
後置環繞揚聲器
SS-SRP880 (SB)
Speaker label
Identification de
l'enceinte
Etiqueta del altavoz
揚聲器標籤
R L
R L
FRONT B
Speaker label
Identification de
l'enceinte
Etiqueta del altavoz
揚聲器標籤
揚聲器（左）
置
