Sony CPD-G410R Marketing Operating Instructions Manual

Trinitron color computer display.
Hide thumbs

Advertisement

Trinitron Color
Computer Display
Operating Instructions
Mode d'emploi
Manual de instrucciones
CPD-G410R
© 2001 Sony Corporation
â
4-084-759-11 (1)
US
FR
ES

Advertisement

Chapters

   Also See for Sony CPD-G410R Marketing

   Related Manuals for Sony CPD-G410R Marketing

   Summary of Contents for Sony CPD-G410R Marketing

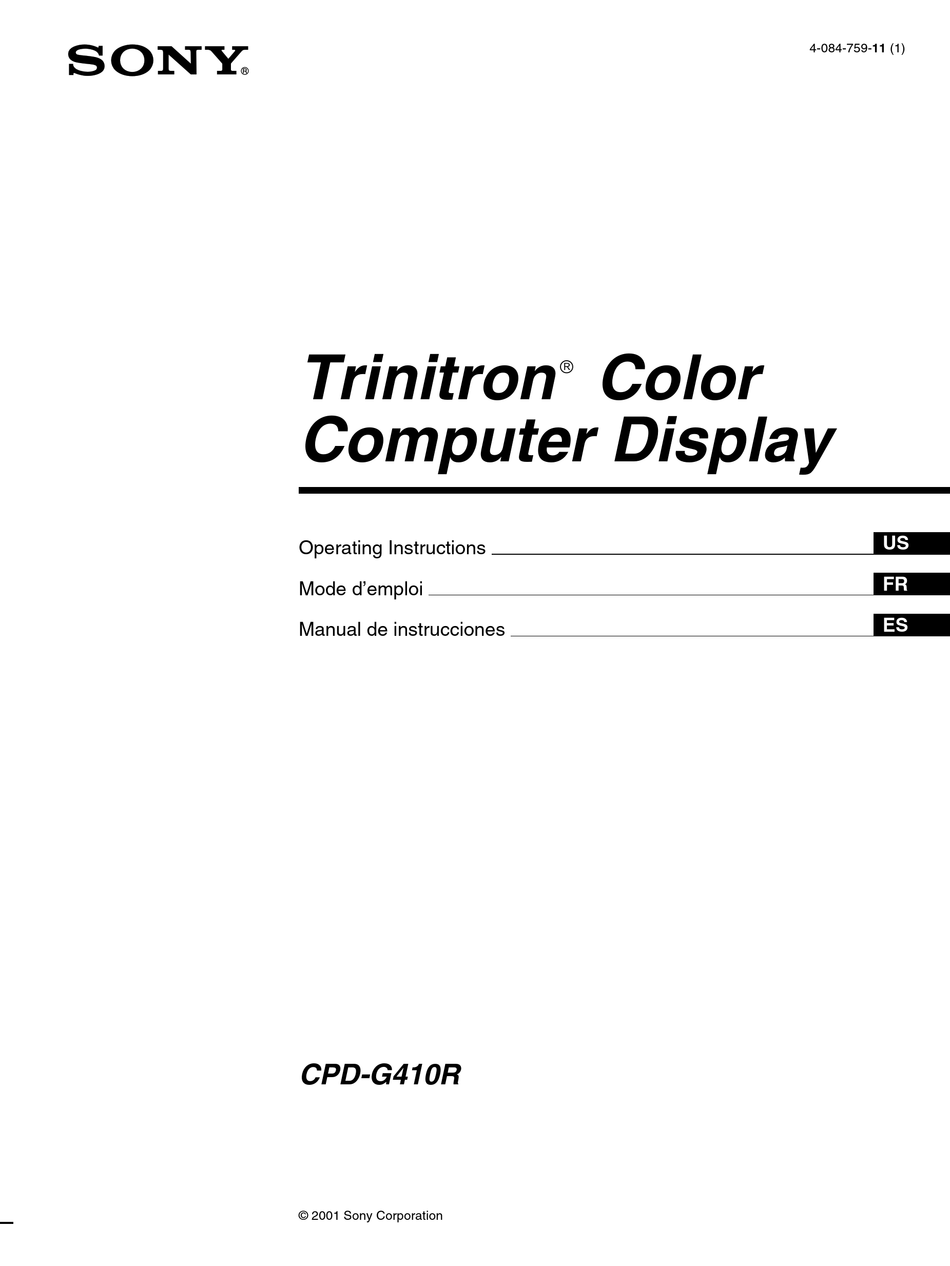

  • Page 1 Trinitron Color Computer Display Operating Instructions Mode d’emploi Manual de instrucciones CPD-G410R © 2001 Sony Corporation â 4-084-759-11 (1)
  • Page 2 If you have any questions about this product, you may call: Sony Customer Information Center 1-800-222-SONY (7669) or write to: Sony Customer Information Center 1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656 Declaration of Conformity Trade Name: SONY Model No.: CPD-G410R Responsible Party: Sony Electronics Inc.
  • Page 3: Table Of Contents

    • Check the alignment of the HD15 connector to prevent bending the pins of the video signal cable connector. â • Trinitron is a registered trademark of Sony Corporation. • Macintosh is a trademark licensed to Apple Computer, Inc., registered in the U.S.A. and other countries. â...
  • Page 4: Adjustments

    Adjustments Navigating the menu Press the MENU button to display the main menu. EX I T 1 2 8 0 x 1 0 2 4 / 8 5 H z Main menu menu The horizontal frequencies/resolution of the current input signal (only if the signal matches to one of this monitor’s factory preset modes) Move the control button m/M to highlight the main...
  • Page 5 On-Screen menu adjustments Main menu icons and adjustment Sub menu icons and adjustment items items Adjusting the size or centering of the picture Adjusting the shape of the picture Adjusting the convergence Adjusting the picture quality Adjusting the color of the picture See “ Additional settings Resetting the adjustments This adjustment is effective for the current input signal.
  • Page 6: Troubleshooting

    Troubleshooting x No picture If the ! (power) indicator is not lit • Check that the power cord is properly connected. • Check that the ! (power) switch is in the “on” position. The ! (power) indicator is orange • Check that the video signal cable is properly connected and all plugs are firmly seated in their sockets.
  • Page 7: Specifications

    If the ! (power) indicator is still flashing, there is a potential monitor failure. Count the number of seconds between orange flashes of the ! (power) indicator and inform your authorized Sony dealer of the monitor’s condition. Be sure to note the model name and serial number of your monitor.
  • Page 8: Precautions

    Preset and user modes When the monitor receives an input signal, it automatically matches the signal to one of the factory preset modes stored in the monitor’s memory “Preset mode timing table” on to provide a high quality picture (see page i ).
  • Page 9 • Vérifiez l’alignement du connecteur HD15 pour ne pas tordre les broches du connecteur du câble de signal vidéo. â • Trinitron est une marque commerciale déposée de Sony Corporation. • Macintosh est une marque commerciale sous licence d’Apple Computer, Inc., déposée aux Etats-Unis et dans d’autres pays. â...
  • Page 10: Réglages

    Réglages Navigation dans le menu Appuyez sur la touche MENU pour afficher le menu principal. SORT I R 1 2 8 0 x 1 0 2 4 / 8 5 H z Menu principal Sous- menu fréquences horizontales/résolution du signal d’entrée courant (uniquement si le signal correspond à...
  • Page 11 Réglages du menu d’écran Icônes du menu principal et éléments Icônes du sous-menu et éléments de réglage de réglage Réglage de la taille ou du centrage de l’image Réglage de la forme de l’image Réglage de la convergence Réglage de la qualité de l’image Réglage de la couleur de l’image Voir “...
  • Page 12: Dépannage

    Dépannage x Aucune image Si l’indicateur ! (alimentation) est éteint • Assurez-vous que le cordon d’alimentation est raccordé correctement. • Vérifiez que l’interrupteur ! (alimentation) est en position activée (on). L’indicateur ! (alimentation) est allumé en orange • Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les prises sont complètement enfichées.
  • Page 13: Spécifications

    Comptez le nombre de secondes entre les clignotements oranges de l’indicateur ! (alimentation) et informez votre revendeur Sony agréé de l’état du moniteur. Notez soigneusement le modèle et le numéro de série du moniteur. Notez également la marque et le modèle de l’ordinateur et de la carte graphique.
  • Page 14: Précautions

    Modes préréglés et personnalisés Lorque le moniteur reçoit un signal d’entrée, il compare automatiquement le signal à l’un des modes prédéfinis en usine mémorisés afin de fournir une image de haute qualité (voir le tableau de modes prédéfinis (Preset mode timing table) page i).
  • Page 15: Appendix

    • Compruebe la alineación del conector HD15 para evitar que se doblen los terminales del conector del cable de señal de vídeo. â • Trinitron es una marca comercial registrada de Sony Corporation. • Macintosh es una marca comercial de Apple Computer, Inc., registrada en EE.UU. y otros países. â...
  • Page 16: Ajuste Del Brillo Y El Contraste

    Ajustes Navegación por el menú Pulse el botón MENU para visualizar el menú principal. S A L I R 1 2 8 0 x 1 0 2 4 / 8 5 H z Menú principal Submenú resolución/frecuencias horizontales de la señal de entrada actual (sólo si la señal coincide con uno de los modos predefinidos de fábrica del monitor)
  • Page 17 Ajustes de menús en pantalla Iconos del menú principal y Iconos del submenú y elementos de ajuste elementos de ajuste Ajuste del tamaño o centrado de la imagen Ajuste de la forma de la imagen Ajuste de la convergencia Ajuste de la calidad de imagen Ajuste del color de la imagen Consulte “...
  • Page 18: Mensajes En Pantalla

    Solución de problemas x No aparece la imagen Si el indicador ! (alimentación) no se ilumina • Compruebe que el cable de alimentación está correctamente conectado. • Compruebe que el interruptor ! (alimentación) se encuentra en la posición de encendido. El indicador ! (alimentación) aparece en naranja •...
  • Page 19 Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe a un proveedor Sony autorizado sobre el estado del monitor. x Si el indicador ! (alimentación) parpadea en naranja Apague (OFF) el monitor y vuelva a encenderlo (ON).
  • Page 20 Modos predefinidos y de usuario Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente la señal con uno de los modos predefinidos en fábrica almacenados en la memoria del monitor para mostrar una imagen de alta calidad “Tabla de temporización de modo predefinido (Preset mode timing table)” en la página i).
  • Page 21: Appendix

    Appendix Preset mode timing table No. Resolution Horizontal Vertical (dots × lines) Frequency Frequency 640 × 480 31.5 kHz 60 Hz 640 × 480 37.5 kHz 75 Hz 640 × 480 43.3 kHz 85 Hz 720 × 400 31.5 kHz 70 Hz 720 ×...
  • Page 22: Tco'99 Eco-document

    TCO’99 Eco-document x Congratulations! You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
