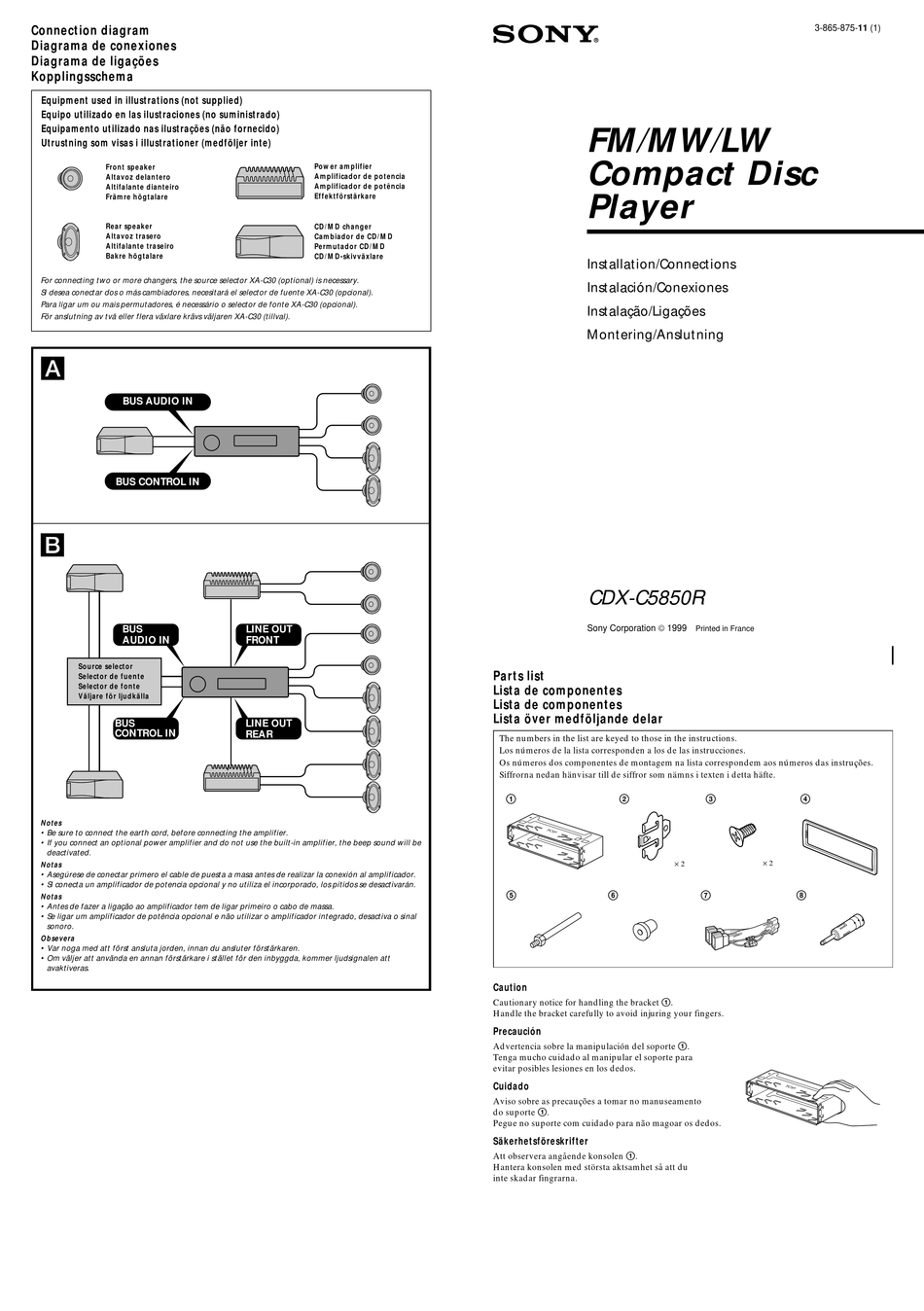

Connection diagram
Diagrama de conexiones
Diagrama de ligações
Kopplingsschema
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Equipamento utilizado nas ilustrações (não fornecido)
Utrustning som visas i illustrationer (medföljer inte)
Power amplifier
Front speaker
Amplificador de potencia
Altavoz delantero
Amplificador de potência
Altifalante dianteiro
Effektförstärkare
Främre högtalare
Rear speaker
CD/MD changer
Altavoz trasero
Cambiador de CD/MD
Altifalante traseiro
Permutador CD/MD
Bakre högtalare
CD/MD-skivväxlare
For connecting two or more changers, the source selector XA-C30 (optional) is necessary.
Si desea conectar dos o más cambiadores, necesitará el selector de fuente XA-C30 (opcional).
Para ligar um ou mais permutadores, é necessário o selector de fonte XA-C30 (opcional).
För anslutning av två eller flera växlare krävs väljaren XA-C30 (tillval).
A
BUS AUDIO IN
BUS CONTROL IN
B
BUS
LINE OUT
AUDIO IN
FRONT
Source selector
Selector de fuente
Selector de fonte
Väljare för ljudkälla
BUS
LINE OUT
CONTROL IN
REAR
Notes
• Be sure to connect the earth cord, before connecting the amplifier.
• If you connect an optional power amplifier and do not use the built-in amplifier, the beep sound will be
deactivated.
Notas
• Asegúrese de conectar primero el cable de puesta a masa antes de realizar la conexión al amplificador.
• Si conecta un amplificador de potencia opcional y no utiliza el incorporado, los pitidos se desactivarán.
Notas
• Antes de fazer a ligação ao amplificador tem de ligar primeiro o cabo de massa.
• Se ligar um amplificador de potência opcional e não utilizar o amplificador integrado, desactiva o sinal
sonoro.
Obsevera
• Var noga med att först ansluta jorden, innan du ansluter förstärkaren.
• Om väljer att använda en annan förstärkare i stället för den inbyggda, kommer ljudsignalen att
avaktiveras.
3-865-875-11 (1)
FM/MW/LW
Compact Disc
Player
Installation/Connections
Instalación/Conexiones
Instalação/Ligações
Montering/Anslutning
CDX-C5850R
Sony Corporation © 1999
Printed in France
Parts list
Lista de componentes
Lista de componentes
Lista över medföljande delar
The numbers in the list are keyed to those in the instructions.
Los números de la lista corresponden a los de las instrucciones.
Os números dos componentes de montagem na lista correspondem aos números das instruções.
Siffrorna nedan hänvisar till de siffror som nämns i texten i detta häfte.
1
2
3
4
× 2
× 2
5
6
7
8
Caution
Cautionary notice for handling the bracket 1.
Handle the bracket carefully to avoid injuring your fingers.
Precaución
Advertencia sobre la manipulación del soporte 1.
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Cuidado
Aviso sobre as precauções a tomar no manuseamento
do suporte 1.
Pegue no suporte com cuidado para não magoar os dedos.
Säkerhetsföreskrifter
Att observera angående konsolen 1.
Hantera konsolen med största aktsamhet så att du
inte skadar fingrarna.
