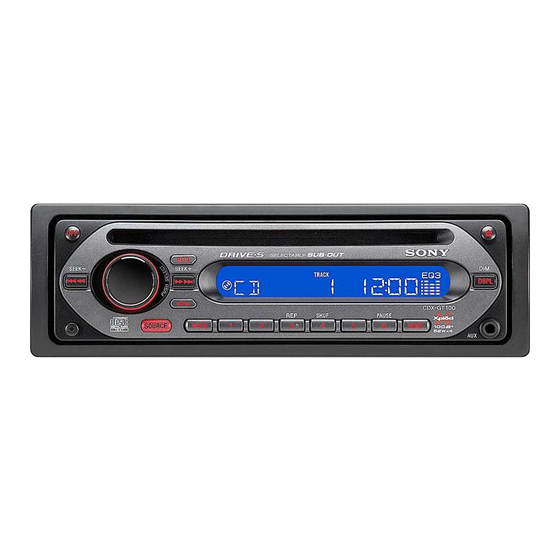

Sony CDX-GT10W Installation/connections

Fm/am compact disc player.
Hide thumbs


Advertisement

2-651-186-51 (1)
FM/AM
Compact Disc
Player
Installation/Connections
Instalación/Conexiones
CDX-GT20W
CDX-GT10W
© 2005 Sony Corporation
Printed in China
× 2
× 4
Equipment used in illustrations (not supplied)
Equipo utilizado en las ilustraciones (no suministrado)
Active subwoofer
Front speaker
Altavoz potenciador de
Altavoz frontal
graves activo
Rear speaker
Power amplifi er
Altavoz posterior
Amplifi cador de potencia
A
B
* AUDIO OUT SUB/REAR
Cautions
Connection example
• This unit is designed for negative ground 12 V DC
Notes (-B)
operation only.
• Be sure to connect the ground lead before connecting the
amplifi er.
• Do not get the leads under a screw, or caught in moving
• The alarm will only sound if the built-in amplifi er is used.
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
Connection diagram
• Connect the yellow and red power input leads only
after all other leads have been connected.
• Run all ground leads to a common ground
 To a metal surface of the car
point.
First connect the black ground lead, then connect the yellow
• Be sure to in su late any loose un con nect ed leads with
and red power input leads.
electrical tape for safety.
 To the power antenna control lead or power
• The use of optical instruments with this product will
supply lead of antenna booster amplifi er
increase eye hazard.
Notes
• It is not necessary to connect this lead if there is no power
Notes on the power supply lead (yellow)
antenna or antenna booster, or with a manually-operated
• When connecting this unit in combination with other
telescopic antenna.
stereo components, the connected car circuit's rating
• When your car has a built-in FM/AM antenna in the rear/
side glass, see "Notes on the control and power supply
must be higher than the sum of each component's fuse.
leads."
• When no car circuits are rated high enough, connect
 To AMP REMOTE IN of an optional power
the unit directly to the battery.
amplifi er
This connection is only for amplifi ers. Connecting any other
system may damage the unit.
Parts Iist
 To the +12 V power terminal which is
energized in the accessory position of the
• The numbers in the list are keyed to those in the
ignition key switch
instructions.
Notes
• The bracket  and the protection collar  are
• If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
attached to the unit before shipping. Before mounting
Be sure to connect the black ground lead to a metal
the unit, use the release keys  to remove the bracket
surface of the car fi rst.
 and the protection collar  from the unit. For
• When your car has a built-in FM/AM antenna in the rear/
details, see "Removing the protection collar and the
side glass, see "Notes on the control and power supply
bracket ()" on the reverse side of the sheet.
leads."
• Keep the release keys  for future use as they
 To the +12 V power terminal which is
are also necessary if you remove the unit from
energized at all times
Be sure to connect the black ground lead to a metal surface
your car.
of the car fi rst.
Caution
Handle the bracket  carefully to avoid injuring your
fi ngers.
Catch
Note
Before installing, make sure that the catches on both sides of
the bracket  are bent inwards 2 mm (
3
/
in). If the catches are
32
straight or bent outwards, the unit will not be installed securely
and may spring out.
from car antenna
desde la antena del automóvil
Blue/white striped
AMP REM
Con rayas azules y blancas
Max. supply current 0.3 A
Corriente máx. de alimentación de 0,3 A
White
Blanco
Left
Izquierdo
White/black striped
Con rayas blancas y negras
Gray
Gris
Right
Derecho
Gray/black striped
Con rayas grises y negras
Green
Verde
Left
Izquierdo
Green/black striped
Con rayas verdes y negras
Purple
Morado
Right
Derecho
Purple/black striped
Con rayas moradas y negras
Notes on the control and power supply leads
Precauciones
• The power antenna control lead (blue) supplies +12 V DC
when you turn on the tuner.
• When your car has built-in FM/AM antenna in the rear/side
glass, connect the power antenna control lead (blue) or the
• Esta unidad ha sido diseñada para alimentarse sólo con
accessory power input lead (red) to the power terminal of the
cc de 12 V de masa negativa.
existing antenna booster. For details, consult your dealer.
• No coloque los cables debajo de ningún tornillo, ni
• A power antenna without a relay box cannot be used with this
los aprisione con partes móviles (p. ej. los raíles del
unit.
asiento).
Memory hold connection
• Antes de realizar las conexiones, desactive el
When the yellow power input lead is connected, power will
encendido del automóvil para evitar cortocircuitos.
always be supplied to the memory circuit even when the ignition
switch is turned off.
• Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
conectado los demás.
• Use speakers with an impedance of 4 to 8 ohms, and with
• Conecte todos los cables de conexión a masa
adequate power handling capacities to avoid its damage.
a un punto común.
• Do not connect the speaker terminals to the car chassis, or
• Por razones de seguridad, asegúrese de aislar con cinta
connect the terminals of the right speakers with those of the
aislante los cables sueltos que no estén conectados.
left speaker.
• Do not connect the ground lead of this unit to the negative (–)
Notas sobre el cable de fuente de alimentación
terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
(amarillo)
• Connect only passive speakers. Connecting active speakers
• Cuando conecte esta unidad en combinación con otros
(with built-in amplifi ers) to the speaker terminals may damage
componentes estéreo, la capacidad nominal del circuito
the unit.
conectado del automóvil debe ser superior a la suma
• To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
del fusible de cada componente.
lead for the right and left speakers.
• Si no hay circuitos del automóvil con capacidad
• Do not connect the unit's speaker leads to each other.
nominal sufi cientemente alta, conecte la unidad
Note on connection
directamente a la batería.
If speaker and amplifi er are not connected correctly, "FAILURE"
appears in the display. In this case, make sure the speaker and
amplifi er are connected correctly.
Lista de componentes
• Los números de la lista corresponden a los de las
instrucciones.
• La unidad se comercializa con el soporte  y el
marco de protección . Antes de montarla, utilice las
llaves de liberación  para extraer el soporte  y
el marco de protección  de la misma. Para obtener
más información, consulte "Extracción del marco de
protección y del soporte ()".
• Conserve las llaves de liberación  para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte  para
evitar posibles lesiones en los dedos.
Enganche
Nota
Antes de instalar la unidad, compruebe que los enganches de
ambos lados del soporte  están doblados hacia adentro 2 mm.
Si no lo están o están doblados hacia afuera, la unidad no se
instalará correctamente y puede saltar.
*
1
*
1
RCA pin cord (not supplied)
*
2
AUDIO OUT can be switched to SUB or
REAR.
For details, see the supplied Operating
Instructions.
*
1
Cable con terminales RCA
(no suministrado)
*
2
AUDIO OUT (Salida de audio) puede
cambiarse a SUB (Secundaria) o REAR
(Posterior).
Para obtener información, consulte el
manual de instrucciones suministrado.
L
R
BUS
AUDIO
IN
Fuse (10 A)
Fusible (10 A)
Black
Negro
Blue
ANT REM
Azul
Max. supply current 0.1 A
Corriente máx. de alimentación de 0,1 A
Red
Rojo
Yellow
Amarillo
Notas sobre los cables de control y de fuente de
Ejemplo de conexiones
alimentación
• El cable de control de la antena motorizada (azul) suministrará
cc de + 12 V cuando conecte la alimentación del sintonizador.
• Si el automóvil dispone de una antena de FM/AM incorporada
Notas (-B)
en el cristal trasero o lateral, conecte el cable de control de
• Asegúrese de conectar primero el cable de conexión a masa
antes de realizar la conexión del amplifi cador.
antena motorizada (azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del amplifi cador de
• La alarma sonará únicamente si se utiliza el amplifi cador
antena existente. Para obtener más información, consulte a su
incorporado.
distribuidor.
• Con esta unidad no es posible utilizar una antena motorizada
sin caja de relé.
Diagrama de conexión
Conexión para protección de la memoria
Si conecta el cable de entrada de alimentación amarillo, el
circuito de la memoria recibirá siempre alimentación, aunque
A una superfi cie metálica del automóvil
apague el interruptor de encendido.
Conecte primero el cable de conexión a masa negro, y
Notas sobre la conexión de los altavoces
después los cables con rayas naranjas y blancas, amarillo, y
• Antes de conectar los altavoces, desconecte la alimentación
rojo de entrada de alimentación.
de la unidad.
Al cable de control de la antena motorizada
• Utilice altavoces con una impedancia de 4 a 8 Ω con la
o al cable de fuente de alimentación del
capacidad de potencia adecuada para evitar que se dañen.
• No conecte los terminales de altavoz al chasis del automóvil,
amplifi cador de señal de la antena
ni conecte los terminales del altavoz derecho con los del
Notas
izquierdo.
• Si no se dispone de antena motorizada ni de amplifi cador
• No conecte el cable de conexión a masa de esta unidad al
de antena, o se utiliza una antena telescópica accionada
terminal negativo (–) del altavoz.
manualmente, no será necesario conectar este cable.
• No intente conectar los altavoces en paralelo.
• Si el automóvil incorpora una antena de FM/AM en el
• Conecte solamente altavoces pasivos. Si conecta altavoces
cristal trasero o lateral, consulte "Notas sobre los cables
activos (con amplifi cadores incorporados) a los terminales de
de control y de fuente de alimentación".
altavoz, puede dañar la unidad.
A AMP REMOTE IN de un amplifi cador de
• Para evitar fallas de funcionamiento, no utilice los cables de
potencia opcional
altavoz incorporados instalados en el automóvil si su unidad
Esta conexión es sólo para amplifi cadores. La conexión de
comparte un cable negativo común (–) para los altavoces
derecho e izquierdo.
cualquier otro sistema puede dañar la unidad.
• No conecte los cables de altavoz de la unidad entre sí.
Al terminal de alimentación de +12 V que
Nota sobre la conexión
recibe energía en la posición de accesorio
Si el altavoz y el amplifi cador no están conectados
del interruptor de la llave de encendido
correctamente, aparecerá "FAILURE" en la pantalla. Si es así,
Notas
compruebe la conexión de ambos dispositivos.
• Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a
masa negro a una superfi cie metálica del automóvil.
• Si el automóvil incorpora una antena de FM/AM en el
cristal trasero o lateral, consulte "Notas sobre los cables
de control y de fuente de alimentación".
Al terminal de alimentación de +12 V que
recibe energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.

Advertisement

Table of Contents

   Related Manuals for Sony CDX-GT10W

   Summary of Contents for Sony CDX-GT10W

  • Page 1 Compact Disc Player Installation/Connections Instalación/Conexiones CDX-GT20W CDX-GT10W © 2005 Sony Corporation Printed in China Cautions • This unit is designed for negative ground 12 V DC operation only. • Do not get the leads under a screw, or caught in moving ...
  • Page 2 Mounting the unit in a Japanese You may not be able to install this unit in some makes of Japanese cars. In such a case, consult your Sony dealer. Note To prevent malfunction, install only with the supplied screws .

This manual is also suitable for:

Cdx-gt20w

Comments to this Manuals

Symbols: 0
Latest comments:
