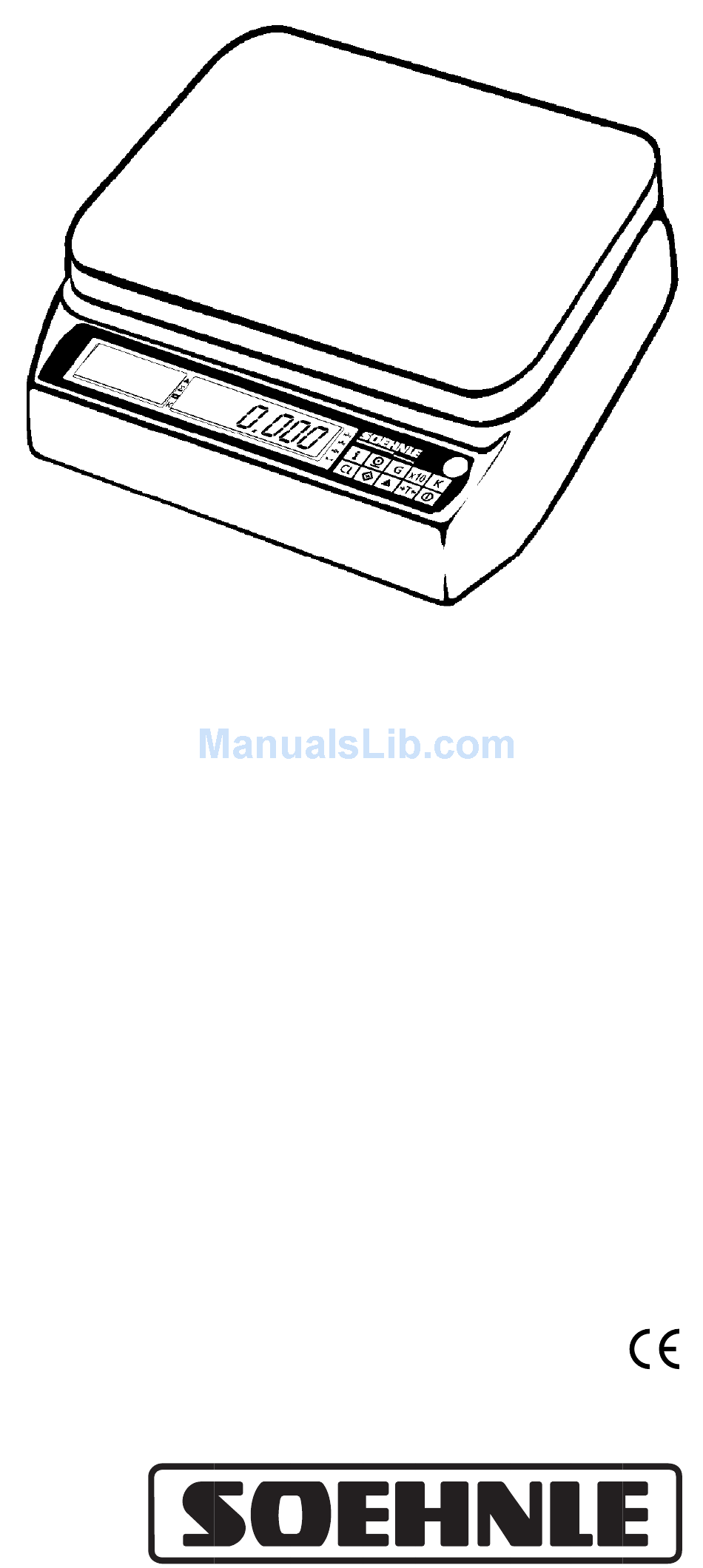

- Page 1 CWC 7746 Bedienungsanleitung Getting Started and Operating Instructions Mise en service et mode d’emploi...
- Page 2 Ihr Soehnle-Servicepartner Your Soehnle-Partner Votre partenaire du service après-vente Soehnle...
-
Page 3: Table Of Contents
Inbetriebnahme Erläuterung der Typenschilder Technische Information Funktion der Bedientasten Bedienen Anzeigensymbole Wiegen mit Tara Gewichte summieren Entnahme-Wiegen Kommissionieren und Komponenten verwiegen Zählen, Stückzahl summieren Stückzahl-Entnahme Drucken Störungen - Ursachen und Beseitigung Akku-/ Batteriebetrieb Produktunterstützung... - Page 4 Getting started Specification of the nameplates Technical information Function of the keys Using the scale Display symbols Weighing with tare Totalling weights Weighing using the removal method Components weighing Counting Removal method Printing Malfunctions: Causes and how to eliminate them...
- Page 5 Mise en marche Spécification de la fiche signalétique Informations techniques Fonctions du clavier Manipulation Symboles d’affichage Pesage avec tare Totalisation des poids Pesage des prélèvements Préparation des commandes et Formulation Comptage Prélèvement de marchandises au détail Impression Dérangement, causes et remèdes Fonctionnement sur accu/pile Notice importante pour nos clients français Carnet métrologique...
-
Page 6: Inbetriebnahme
Inbetriebnahme Erläuterung des Typenschildes Technische Information • Bedienung über Folientastatur mit Druckpunkt. • Netzbetrieb mit Steckernetzteil 230 V/50-60 Hz/ca. 12 VA (Akku-/Batteriebetrieb, siehe Beschreibung auf Seite 10). • Arbeitstemperatur • Lagertemperatur • Nullstellbereich • Vorlast möglich (Bitte fragen Sie Ihren Händler). •... -
Page 7: Funktion Der Bedientasten
Funktion der Bedientasten Die konsequent logische Bedienungsweise eröffnet Ihnen die universelle Leistungsfähigkeit Ihrer Waage. Für die meisten Funktionen genügt ein Tastendruck - wenige Funktionen nutzen Sie mit nur wenigen, immer wiederkehrenden Tastenfolgen. Die Tastatur im Überblick Bedienen Ein - Aus Einschalten (nur bei unbelasteter Waage). -
Page 8: Anzeigensymbole
Anzeigensymbole Nullmeldung Stillstandsanzeige Aktiver Bereich (siehe Typenschild) Nettowägung Zählmodus Summenspeicher im Batteriebetrieb - Batterie ersetzen bzw. Akku laden. Komponentenverwiegung Wiegen mit Tara Leeren Behälter tarieren. Waage ist bereit zum Nettowiegen. Anzeigen des Taragewichts Funktionstaste gedrückt halten. Löschen des Taragewichts In der Anzeige erscheint das Bruttogewicht. -
Page 9: Gewichte Summieren
Gewichte summieren Gegebenenfalls Behälter tarieren. Wiegegut auflegen. Gewichtswert in Summenspeicher übernehmen. Wiegegut abnehmen. Gegebenenfalls Tara löschen. Gegebenenfalls neu tarieren. Nächstes Wiegegut auflegen. Gewichtswert in Summenspeicher übernehmen, usw. Anzeigen der Summenspeicher. Netto, Brutto, Tara. Solange Taste + gedrückt, zyklische Anzeige von Netto-, Brutto-, Tarasumme. Löschen der Summenspeicher. -
Page 10: Entnahme-Wiegen
Entnahme - Wiegen * siehe auch K-Verwiegung Leeren Behälter auf Waage stellen und tarieren. Wägegut in Behälter füllen. Wenn die Ermittlung des Restgewichts wichtig ist: Gewichtswert in Summenspeicher übernehmen. Funktionstaste „T“ drücken. Bei Entnahme einer Teilmenge wird dies mit Minuszeichen in der Hauptanzeige angezeigt. -
Page 11: Kommissionieren Und Komponenten Verwiegen
Kommissionieren & Komponenten verwiegen Kommissionieren nur im Wiegemodus Gegebenenfalls Behälter tarieren. Wiegegut auflegen. Gewichtswert in Kommissionsspeicher übernehmen. Der K-Modus wird durch ein Pfeilsymbol angzeigt. Nächstes Wiegegut auflegen. Gewichtswert in Kommissionsspeicher übernehmen,usw. Anzeigen der Summenspeicher. Solange Taste „K“ gedrückt, zyklische Anzeige von K-, Brutto-, Tarasumme. Löschen der Summenspeicher und Verlassen der Kommissionsfunktion. -
Page 12: Zählen, Stückzahl Summieren
Zählen Waage in Zählmodus schalten Referenzgewicht ermitteln Gegebenenfalls leeren Behälter tarieren. Die von der Waage angeforderte Stückzahl auflegen oder Referenzstückzahl über Taste „+“ weiter schalten bis gewünschte Stückzahl erscheint. (1,2,5,10,20,50) Ausgewählte Stückzahl auflegen und Funktionstaste „Zählen“ drücken. Das durchschnittliche Gewicht eines Teils wird errechnet. -
Page 13: Stückzahl-Entnahme
Stückzahl - Entnahme Drucken Sofern an der Waage ein Drucker angeschlossen ist, wird mit diesen Tasten der Druck ausgelöst. Fragen Sie Ihren Waagenpartner nach geeigneten Druckern oder nach einer EDV-Anbindung. Stückzahl (ohne Tara) ermitteln. Zur Ermittlung der Restmenge: Stückzahl in den Summenspeicher übernehmen. -
Page 14: Störungen, Ursachen Und Beseitigung
Störungen, Ursachen und Beseitigung Anzeige Ein Signalton bestätigt die Ausführung verschiedener Funktionen. Fehlbedienungen werden durch 5 aufeinanderfolgende Signaltöne angezeigt. Beim Einschalten setzt die Waage automatisch auf Null. Befindet sich die Waage außerhalb des vorgesehenen Toleranzbereichs, zeigt die Anzeige --0--. Unterlast: Im Anzeigefeld erscheinen nur die unteren Querstriche. -
Page 15: Akku-/Batteriebetrieb
Ein Ladegerät ist im Fachhandel erhältlich. Produktunterstützung Wenn Sie Fragen zu Ihrer Soehnle-Wägeanlage haben, sehen Sie bitte zuerst in der Dokumentation zu diesem Produkt nach. Parameter zur Drucker- und Schnittstellenkonfiguration sind in einem internen Speicher permanent abgelegt. Zugang zur Benutzermodifizierung erhalten Sie über die Tastatur und die LCD-Anzeige. -
Page 16: Getting Started
All data is stored securely against power failure. Serial RS 232 (V24) interface. Set up the weighing platform at the place required Use the water level and the adjustable feet to ensure that the scale is positioned horizontally. kg/lb-conversation Press key first then press key... -
Page 17: Function Of The Keys
- few functions are available with just a few frequently used key sequences. Survey of the keyboard Using the scale On - Off Switch on (only when the scale is not loaded) After the test routine, the main display is set to zero. The scale is ready for use. -
Page 18: Display Symbols
Display symbols Weighing with tare Zero message Idle indicator Active range in the case of multi-range scales. Net weighing Counting mode Totals memory Battery operation: Replace battery - respectively charge accu. Component weighing Determine the tare of the empty container Scales are ready to perform net weighing Displaying the tare weight Keep the function key pressed... -
Page 19: Totalling Weights
Totalling weights Determine the tare of the container if necessary. Place the items to be weighed on the scale Transfer the weight value to the totals memory. Take the items to be weighed off the scale Delete the tare if necessary If necessary, enter a new tare. -
Page 20: Weighing Using The Removal Method
Weighing using the removal method * see component weighing Place the empty container on the scales and determine the tare Fill the container with the items to be weighed If it is important to determine the weight of the remainder: Transfer the weight value to the totals memory Press function key ”T”... -
Page 21: Components Weighing
Transfer the weight value to the commission memory. The K-mode is indicated by an arrow.. Place the next items to be weighed on the scale. Transfer the weight value to the commission memory, etc. Display the commission memory. By holding the K-key the K-, gross-, tare-total are displayed cyclically.. -
Page 22: Counting
Determining the reference weight Tare the empty container if necessary. Place the number of items requested by the scale on the weighing platform or continue selcting the reference number of items by pressing the ”+” key repeatedly until the number of pieces required appears. -
Page 23: Removal Method
Removal method Printing If a printer is connected those keys activate printing. Please contact your local Soehnle service partner for suitable printers or electronic data processing connection. Determine the number of pieces (without tare) To determine the remaining number of pieces: transfer the number of pieces to the totals. -
Page 24: Malfunctions: Causes And How To Eliminate Them
An acoustic signal confirms that entry was correct Incorrect entries are indicated by 5 acoustic signals in swift sucession The scale sets the value zero automatically when it is switched on. If the scales are outside the set tolerance range, -0- is displayed. -
Page 25: Accu-/Battery Operation
Battery chargers are available in electronic stores. Product support If you have any questions about your Soehnle weighing system, you should first refer to the documentation for the product. Parameters for printer and interface configuration are permanently stored in an internal memory. -
Page 26: Mise En Marche
Mise en marche Spécification de la fiche signalétique Informations techniques • Manipulation par l'intermédiaire d'un clavier á effleurement. • Fonctionnement par bloc d'alimentation à connecteur de 230 V/50-60 Hz/env. 12 VA. (fonctionnement sur pile/accu cf. description). • Température de travail •... -
Page 27: Fonctions Du Clavier
Fonctions du clavier L’organisation logique du clavier vous facilite la démarche. La plupart des fonctions se déclenche par une seule touche-quelques fonctions seulement demandent une combinaison de touches. Schéma du clavier Manipulation Marche - Arrêt Mise en marche (uniquement dans le cas de balances non chargées). -
Page 28: Symboles D'affichage
Symboles d'affichage Affichage de zéro Affichage de stabilisation du poids. Plage active dans le cas de balances à plusieurs plages Pesée nette Passage au mode de comptage Mémoire totalisatrice En cas de fonctionnement autonomme: Remplacer les piles ou recharger l’accu. Préparation des commandes Pesage avec tare Tarer le récipient vide... -
Page 29: Totalisation Des Poids
Totalisation des poids Le cas échéant, tarer le récipient. Mettre en place la marchandise à peser. Enregistrer la valeur du poids dans la mémoire totalisatrice. Retirer la marchandise pesée. Le cas échéant, effacer la tare. Le cas échéant, entrer la nouvelle tare. Mettre en place la marchandise suivante à... -
Page 30: Pesage Des Prélèvements
Pesage des prélèvements *cf. pesage de composants Placer le récipient vide sur la balance et procéder au tarage. Verser la marchandise dans le récipient. Si la détermination du poids restant est importante: Enregistrer la valeur du poids dans la mémoire totalisatrice. Appuyer sur la touche de fonction ”T”... -
Page 31: Préparation Des Commandes Et Formulation
Préparation des commandes et Formulation Préparation des commandes uniquement en mode de pesage et sur une balance Le cas échéant, tarer le récipient. Mettre en place la marchandise à peser. Enregistrer la valeur du poids dans la mémoire de préparation des commandes. Mettre en place la marchandise suivante à... -
Page 32: Comptage
Comptage Commuter la balance en mode de comptage. Détermination du poids de référence Le cas échéant, tarer le récipient vide. Mettre en place le nombre de pièces demandé par la balance ou définir la taille de l’échantillon pour la première pesée en appuyant sur la touche ”+” jusqu’à... -
Page 33: Prélèvement De Marchandises Au Détail
Prélèvement de marchandises au détail Impression Avec une imprimante raccordée, ces touches déclenchement l’impression. Veuillez s.v.p. contacter votre partenaire Soehnle qui peut vous donner plus d’informations sur le raccordement et le choix d’une imprimante. Déterminer le nombre de marchandises au détail (sans tare). -
Page 34: Dérangement, Causes Et Remèdes
Dérangement, causes et remèdes Affichage Un signal sonore confirme l’exactitude de l’entrée. Les entrées erronées sont signalées par 5 signaux sonores consécutifs. Lors de la mise en marche, la balance passe automatiquement sur zéro. Si la balance se trouve en dehors de la tolérance prévue l’affichage indique ”-0-”... -
Page 35: Fonctionnement Sur Accu/Pile
Fonctionnement sur accu/pile teurs peuvent se décharger sur plusieurs mois quand la balance n'est pas utilisée. Si vous utilisez des accumulateurs type RC14 vous devez les sortir de la balance pour la mise en charge et utiliser un chargeur adapté disponible dans le commerce. -
Page 37: Assistance Du Produit
Assistance du produit Si nécessaire, demander simplement la documentation auprès de votre partenaire Soehnle, ou directement auprès du fabricant. Votre partenaire du service après-vente Soehnle Allemagne: Soehnle-Waagen GmbH + Co. Export GW Postfach 1265 D-71535 Murrhardt Tél. (+49) 71 92 - 28-1 Fax: (+49) 71 92 - 28-601 eMail: industriewaagen@soehnle.com... - Page 38 Technische Änderungen vorbehalten Subject to technical modifications Sous réserve de modifications techniques 470.051.050 Printed in Germany 02 / 1999...
