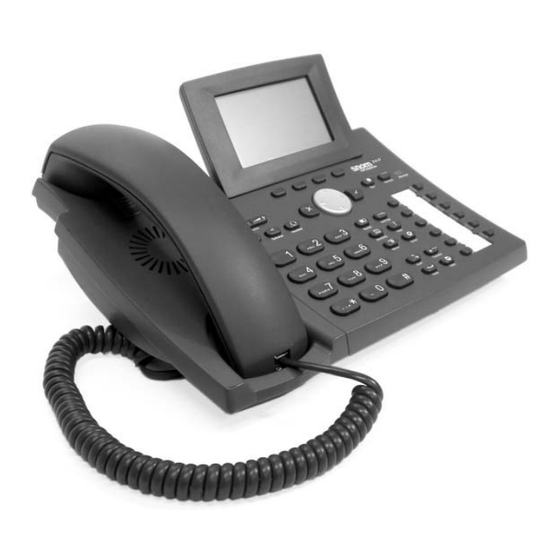

snom 360

VoIP Business Phone
© 2004 snom technology AG
All rights reserved.
Version 1.0

Quick Installation

Kurzanleitung

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Snom 360

Summary of Contents for Snom 360

  • Page 1: Snom 360

    360 VoIP Business Phone © 2004 snom technology AG All rights reserved. Version 1.0 Quick Installation Kurzanleitung...

  • Page 2: Note To The Reader

    Copyright © 2004 snom technology AG. All rights reserved. snom is registered trademark of snom technology AG and affi liates in Germany, U.S.A. and certain other countries. Other trademarks or registered trademarks mentioned in this document are the property of their...

  • Page 3: Table Of Contents

    Table of Contents Note to the reader ... 2 Installation ...5 Delivery Content ... 5 Safety Information ... 5 Power supply ... 5 Setting up the Phone ... 6 Wall Mounting ... 6 Cleaning ... 10 Connecting the phone ...11 Keypad ...13 Initialization ...17 Booting ...
  • Page 4 4 •...

  • Page 5: Installation

    The power supply (optional) Safety Information Please read the following safety notices before installing or using your snom phone. They are crucial for the safe and reliable operation of the device. Power supply You have two options for providing the snom360 with power: •...

  • Page 6: Setting Up The Phone

    1 through 6, below. CAUTION: Do not mount the additional keypad available for the snom 360 on the wall. If you wish to use the additional 6 • Installation 3 6 0 Q...
  • Page 7 3 6 0 Q S N O M keypad available for the snom 360, you must place phone and keypad on an even, horizontal surface, as described above. Turn the phone upside down (Fig. 3). Please, ensure that you do not damage the display and/or its hinge and that you do not drop the receiver.
  • Page 8 S N O M Insert the outside, rear snap-fi ts into the mounting holes on the bottom shell (Fig 5, arrow no. 1). the footstand forward and downward until the snap-fi ts snap into place in the mounting holes. Please, make sure that the four snap-fi...
  • Page 9 Hold down the phone with one hand and adjust the display with your other hand. Do not use too much force and do not pull, wrench, or twist the display as this might damage or break the hinges. snom technology AG • 9...

  • Page 10: Cleaning

    3 6 0 Q V 1 . 0 0 ] S N O M U I C K N S T A L L A T I O N Fig. 9 Fig. 10 Cleaning To clean the snom360, use an anti-static cloth. Please avoid cleaning liquids as they might damage the surface or internal electronics of the phone.

  • Page 11: Connecting The Phone

    If you want to use a headset, it can be connected to the audio jack labeled “ ” on the bottom side of the snom 360. Clip the cords into the appropriate slots on the footstand or, in the case of the handset cord, on the bottom shell of the phone (see Fig.
  • Page 12 3 6 0 Q V 1 . 0 0 ] S N O M U I C K N S T A L L A T I O N 12 • Connecting the phone...

  • Page 13: Keypad

    Depending on the operating mode, the keys can have context- specifi c meanings which are described in the manual. Keypad to call up the main menu. . The ENTER key snom technology AG • 13 To cancel...
  • Page 14 S N O M The four soft keys located below the display are context-sensitive function keys. Their current mapping is depicted with symbols in the bottom line on the display. The twelve keys on the right with LEDs the programmable function keys onto which different functionalities can be mapped.
  • Page 15 Open phone book Help Main menu Redial Settings menu Snom menu Establish 3-party conference Do not disturb mode on/off Call hold/unhold Call transfer Record a call Connect to Mailbox LED for MWI (Message waiting indication) snom technology AG • 15...
  • Page 16 3 6 0 Q V 1 . 0 0 ] S N O M U I C K N S T A L L A T I O N 16 • Keypad...

  • Page 17: Initialization

    To change to a different language, use keys and press to confi rm. DHCP Confi guration If your network supports DHCP, then on bootup press when this screen appears: snom technology AG • 17...

  • Page 18: Selecting The Ip Address

    3 6 0 Q V 1 . 0 0 ] S N O M U I C K N S T A L L A T I O N The phone has a built-in DHCP client. It will receive an IP address and other network-related settings (Netmask, IP gateway, DNS server) from the DHCP server.

  • Page 19: Selecting The Ip Gateway

    IP address for the DNS server. After entering the information, confi rm with Selecting the Tone Scheme The user will then be asked for the tone scheme to be used on the phone. After entering the information, confi rm with snom technology AG • 19...

  • Page 20: Selecting The Timezone

    3 6 0 Q V 1 . 0 0 ] S N O M U I C K N S T A L L A T I O N Selecting the Timezone The timezone to be used on the phone can also be selected by moving through the different timezone options available in the menu and pressing to activate your selection.
  • Page 21 When this state has been reached, the time and date are also displayed on the display. The complete manual is available on our web page, www.snom.com. snom technology AG • 21...
  • Page 22 3 6 0 Q V 1 . 0 0 ] S N O M U I C K N S T A L L A T I O N 22 • Initialization...

  • Page 23: Index

    DNS Server 19 Do not disturb 15 Index ENTER key 13 Forwarding. Handset rest 9 Help 15 Installation 5 IP Address 18 IP Gateway 19 Keypad 13 Language 17 LEDs 14 LED for MWI 15 snom technology AG • 23 call transfer...
  • Page 24 Main menu 15 Manual 21 MENU key 13 Mute microphone 15 Netmask 18 Numeric block 14 numeric keypad 13 Open phone book 15 Power supply 5 External power supply 5 Power feeding 5 Record a call 15 Redial 15 Safety 5 Safety Information 5 Settings menu 15 Setting up the Phone 6...
  • Page 25 360 VoIP Business Phone © 2004 snom technology AG Alle Rechte vorbehalten. Version 1.0 Kurzanleitung...

  • Page 26: Hinweis Für Den Nutzer

    Aufzeichnung ohne die ausdrückliche, schriftliche Genehmigung der snom technology AG. Die snom technology AG behält sich jederzeit das Recht auf Überarbeitung und Änderung dieses Dokumentes vor, ohne dabei verpfl ichtet zu sein, die vorgenommenen Änderungen anzukündigen oder zu melden.
  • Page 27 Inhaltsverzeichnis Hinweis für den Nutzer ... 26 Installation ...29 Auslieferungsinhalt ... 29 Sicherheitshinweise ... 29 Stromversorgung ... 29 Aufstellen des Telefons ... 30 Wandbefestigung ... 30 Höreraufhängung ... 33 Stellung des Displays ... 33 Reinigung ... 34 Anschließen des Telefons ...35 Die Tastatur ...37 Initialisierung ...41 Starten/Hochfahren ...
  • Page 28 28 •...

  • Page 29: Installation

    Die Stromversorgung über das Netzwerkkabel (kompativel mit IEEE 802.3af) Wenn Sie eine externe Stromversorgung verwenden möchten, benutzen Sie das im Lieferumfang enthaltene Netzteil. Andere Netzgeräte können das Telefon beschädigen, sein Verhalten beeinträchtigen oder Störgeräusche hervorrufen. folgende Sicherheitshinweise. snom technology AG • 29 sind...

  • Page 30: Aufstellen Des Telefons

    3 6 0 K V 1 . 0 0 ] S N O M U R Z A N L E I T U N G Aufstellen des Telefons Ihr snom360 wird mit einer an der Gehäuseunterseite befestigten Gehäusestütze (in Abb. 1 grau eingefärbt) ausgeliefert. Stellen Sie es auf eine gerade, horizontale Oberfl...
  • Page 31 Drehen Sie die vom Gerät gelöste Gehäusestütze 180° um die Vertikalachse. V 1 . 0 0 ] U R Z A N L E I T U N G halten Telefon nach oben (Abb. Abb. 4 snom technology AG • 31 Achten...
  • Page 32 S N O M Prüfen Sie, ob das Hörerkabel korrekt – wie in Abb. 4 und 6 zu sehen - in die Vertiefung auf der Geräteunterseite eingelegt ist, da sich die Gehäusestütze sonst nicht befestigen läßt bzw. das Kabel beschädigt werden kann. Abb.

  • Page 33: Höreraufhängung

    Das snom360 hat ein um 45° verstellbares Display (Abb. 9 und 10). Halten Sie das Telefon mit einer Hand fest und verstellen Sie mit der anderen Hand durch leichten Druck das Display. Ziehen und zerren Sie nicht daran, um die Scharniere nicht zu beschädigen. snom technology AG • 33...

  • Page 34: Reinigung

    3 6 0 K V 1 . 0 0 ] S N O M U R Z A N L E I T U N G Abb. 9 Abb. 10 Reinigung Benutzen Reinigen snom360 trockenes, antistatisches Tuch. Vermeiden Sie die Verwendung von fl üssigen Reinigern, da diese die Oberfl...

  • Page 35: Anschließen Des Telefons

    Wenn Sie Kopfhörer (Sprechgarnitur) benutzen möchten, schließen Sie diese an die mit “ ” beschriftete Audio-Buchse auf der Unterseite des snom 360 an. Befestigen Sie die Kabel in den entsprechenden Schächten an Fußstütze bzw. im Falle des Hörerkabels an der Unterschale des Telefons (s.
  • Page 36 3 6 0 K V 1 . 0 0 ] S N O M U R Z A N L E I T U N G 36 • Anschließen des Telefons...

  • Page 37: Die Tastatur

    • Eingabe von Ziffern und Buchstaben durch wiederholtes Drücken der Tasten (ähnlich der Eingabe bei Mobiltelefonen). Die Menü-Taste Eingaben abzubrechen, benutzen Sie bitte die Taste bestätigt eine Aktion, Auswahl oder Eingabe. ruft das Hauptmenü auf. Um Aktionen oder snom technology AG • 37 . Die Taste...
  • Page 38 S N O M Abhängig vom Betriebsmodus können die Tasten kontextspezifi sche Bedeutung haben, welche im Handbuch beschrieben werden. Die vier Tasten unterhalb des Displays sind kontextabhängige Funktionstasten. Ihre jeweils aktuelle Funktion wird durch Symbole in der untersten Zeile des Displays dargestellt. Die zwölf Tasten rechts mit den LEDs verschiedene Funktionalitäten programmierbare Funktionstasten.
  • Page 39 Telefonbuch öffnen Hilfe Hauptmenü Erneut wählen Einstellungsmenü Snom-Menü (Logon-/Anmeldungsassistent) Konferenz mit 3 Teilnehmern aufbauen “Bitte nicht stören”-Modus an/aus Anruf halten/ makeln Anruf weiterleiten Anruf aufzeichnen Mit der Mailbox verbinden LED-Anzeige bei auf die Mailbox gesprochenen Nachrichten snom technology AG • 39...
  • Page 40 3 6 0 K V 1 . 0 0 ] S N O M U R Z A N L E I T U N G 40 • Die Tastatur...

  • Page 41: Initialisierung

    Benutzen Sie die Pfeiltasten oder , um zu einer anderen Sprache zu wechseln, und bestätigen Sie mit der Taste DHCP Konfi guration Wenn Ihr Netzwerk DHCP unterstützt, drücken Sie , sobald der folgende Bildschirm erscheint: snom technology AG • 41...

  • Page 42: Die Ip-Addresse Auswählen

    3 6 0 K V 1 . 0 0 ] S N O M U R Z A N L E I T U N G Das Telefon hat einen eingebauten DHCP-Clienten. Es erhält vom DHCP-Server eine IP-Adresse und andere Netzwerk-bezogene Einstellungen (Netzmaske, IP Gateway, DNS-Server).

  • Page 43: Netzmaske Auswählen

    Wenn eine gültige Netzmaske angegeben wurde, wird der Benutzer nach der IP-Adresse des IP Gateway gefragt. Eingabe abschließen DNS Server auswählen Die letzte Position dieser Netzwerk-bezogenen Konfi guration ist die IP-Adresse für den DNS-Server. Eingabe abschließen mit snom technology AG • 43...

  • Page 44: Rufton Auswählen

    3 6 0 K V 1 . 0 0 ] S N O M U R Z A N L E I T U N G Rufton auswählen Der Benutzer wird dann nach dem Rufton gefragt, der für das Telefon eingerichtet werden soll. Eingabe abschließen mit Zeitzone auswählen Wandern Sie mit den Pfeiltasten zu der Zeitzone, die auf dem Telefon eingerichtet werden soll, und bestätigen Sie Ihre Wahl...

  • Page 45: Ersten Account Anmelden

    Das Telefon versucht nun, Ihr Kürzel beim angegebenen Registrar anzumelden. Der Ruhebildschirm erscheint. Wenn vor Ihrer soeben eingegebenen Identität kein durchkreuztes Kästchen, sondern ein Telefonsymbol angezeigt wird, war Ihre Registrierung erfolgreich. Jetzt werden auch Zeit und Datum auf dem Display angezeigt snom technology AG • 45...
  • Page 46 3 6 0 K V 1 . 0 0 ] S N O M U R Z A N L E I T U N G Das Handbuch fi nden Sie auf unserer Webseite, www.snom.com. 46 • Initialisierung...

  • Page 47: Index

    DNS Server auswählen 43 Einstellungsmenü 39 Forwarding.siehe auch Anruf weiterleiten Index Gehäuselautsprecher 39 Gehäusestütze 31 halten 39 Hauptmenü 37 Hilfe 39 Initialisierung 41 IP-Addresse auswählen 42 IP-Gateway auswählen 43 Konferenz 39 Lautstärke 39 LED-Anzeige 39 Mailbox 39 snom technology AG • 47...
  • Page 48 makeln 39 Menü-Taste 37 Netzmaske auswählen 43 nicht stören 39 Pfeiltasten 41 Power supply 29 Reinigung 33 Rufton 44 Safety Notes 29 Setting up the Phone 31 Sprachauswahl 41 Starten/Hochfahren 41 Stromversorgung 29 externe Stromversorgung 29 Stummschaltung 39 Tastatur 37 Tasten 38 Umschaltung Groß-/Kleinbuchstaben 48 •...
  • Page 49 AG • 49...
